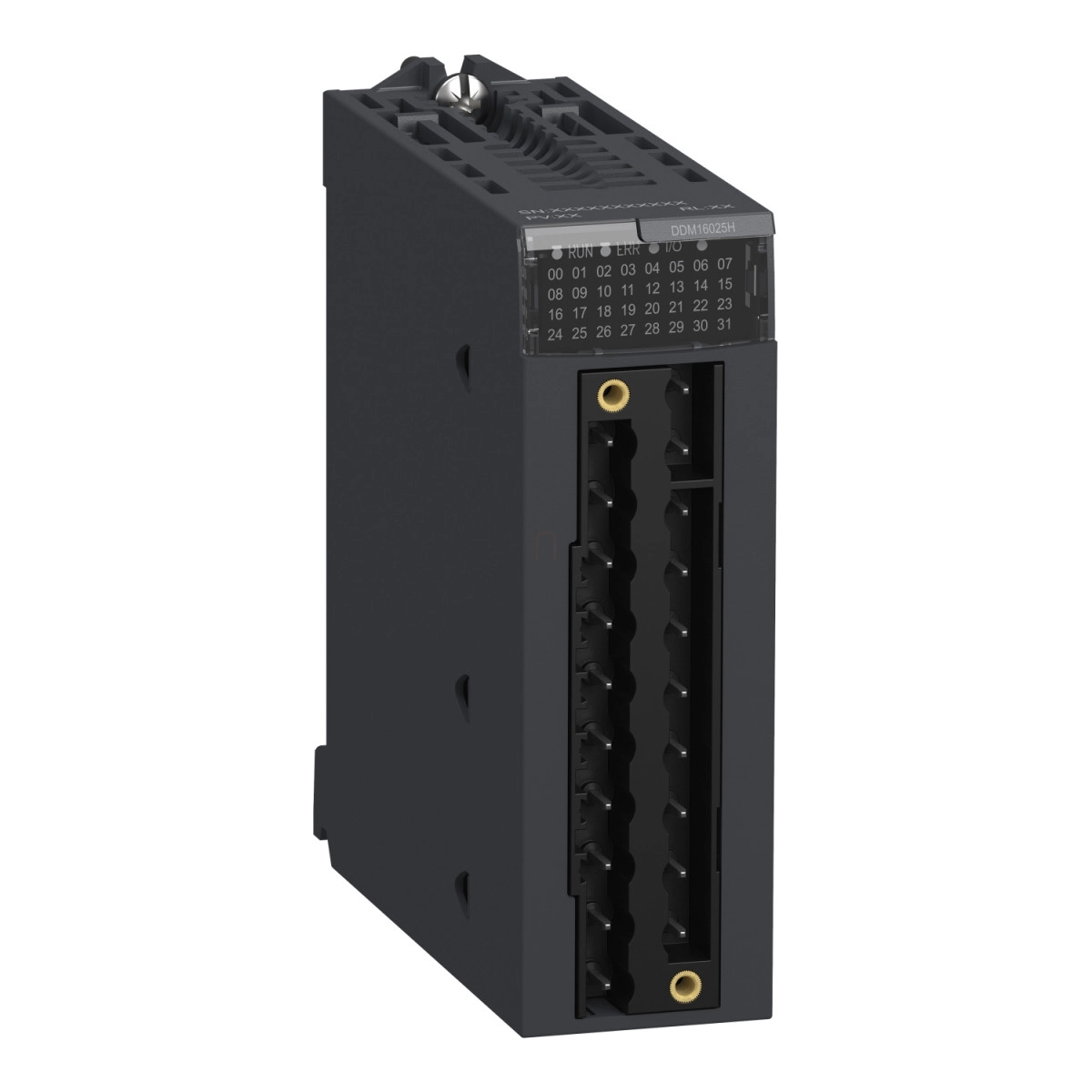

A Schneider Electric BMXDDM16025H egy rendkívül sokoldalú diszkrét I/O bővítő modul a Modicon X80 termékcsalád tagjaként, amely kifejezetten ipari környezetekhez lett kifejlesztve. Ez a kombinált modul 8 digitális bemenetet és 8 relés kimenetet egyesít egyetlen kompakt egységben, ideális megoldást nyújtva összetett automatizálási feladatokhoz, ahol mind jelfogadásra, mind beavatkozásra szükség van.
A BMXDDM16025H modul különleges kialakítása lehetővé teszi a zord, nehéz körülmények közötti használatot is. A modul conformal coating védelemmel rendelkezik, amely jelentősen növeli ellenállóképességét különböző környezeti hatásokkal szemben, mint például gázok (Gx és 3C4 osztály), por (3S4), homok (3S4), só (2-es szint), penész és gomba (3B2 osztály). Ez a védelem kiemelten fontossá teszi olyan iparágakban, ahol a környezeti feltételek különösen megterhelőek lehetnek az elektronikai eszközök számára.
A digitális bemeneti szekció 8 csatornával rendelkezik, amelyek 24V DC feszültséggel működnek, pozitív logikával (áram nyelő típus). A bemeneti áram 3,5 mA, a bemeneti impedancia pedig 6800 Ohm. A modul kompatibilis a 2 és 3 vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 és az IEC 61131-2 3-as típusú szabványoknak. A bemeneti válaszidők rendkívül gyorsak: tipikusan 4 ms, maximum pedig 7 ms. A modul képes érzékelni a szenzor állapotát is: 14V DC alatt szenzorhibát, míg 18V DC felett megfelelő szenzorműködést jelez. A szenzor tápellátása 19-30V között lehet 60°C-ig, illetve 21,1-29,0V között 70°C-ig.
A 8 relés kimenet nagy rugalmasságot biztosít a vezérelt eszközök tekintetében. Működtethetők 24V DC (19-30V tartományban) vagy 24-240V AC (19-264V tartományban) feszültséggel. A kimeneti áram maximálisan 2000 mA lehet. A kapcsolási gyakoriság 1 Hz. A relék mechanikai élettartama lenyűgöző: 20 millió kapcsolási ciklus. Az elektromos élettartam különböző terhelési kategóriák szerint változik, például AC-14, AC-15 és DC-13 esetén különböző ciklusszámot és teljesítményt képes elérni, ami a műszaki specifikációban részletesen megtalálható. A kimenetek válaszideje aktiváláskor maximum 10 ms, deaktiváláskor pedig maximum 8 ms.
A BMXDDM16025H modul diagnosztikai funkciókat is tartalmaz: 1 zöld LED jelzi a modul működését (RUN), csatornánként 1 zöld LED mutatja a csatorna diagnosztikát, 2 piros LED pedig a modulhibát (ERR) és a modul I/O állapotát. Ez a kiterjedt diagnosztika lehetővé teszi a gyors hibaelhárítást és minimalizálja a leállási időt.
A modul védelmi funkciói közé tartozik, hogy minden bemeneti csoporthoz 0,5A-es gyors biztosíték szükséges, a bemeneten fordított polaritás elleni védelem található, valamint minden kimeneti csatornához vagy csoporthoz szintén gyors biztosíték ajánlott. A dielektromos szilárdság 1500V AC elsődleges/másodlagos között, 2830V AC a relékimenetek esetén, és 500V DC az I/O csoportok között.
A Schneider Electric BMXDDM16025H modul rendkívül széles működési hőmérséklet-tartománnyal rendelkezik: -25°C-tól +70°C-ig, ami tovább növeli felhasználhatóságát különböző ipari környezetekben. A relatív páratartalom tekintetében 5-95% között használható 55°C-on, kondenzáció nélkül. A modulra vonatkozó MTBF (Mean Time Between Failures) érték 940000 óra, ami kiváló megbízhatóságot jelez.
Schneider Electric Modicon X80 - BMXDDM16025H -bővítő modul, digitális be- és kimenet, 8DI+8DO relés, 24 VDC, megerősített műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Diszkrét I/O modul
Termék specifikus alkalmazás: Zord környezetekhez
Diszkrét bemenetek száma: 8
Bemenet típusa: Áram nyelő (pozitív logika)
Diszkrét bemenet feszültség: 24 V DC, pozitív logika
Diszkrét bemenet áram: 3,5 mA
Diszkrét kimenetek száma: 8
Diszkrét kimenet típusa: Relé
Diszkrét kimenet feszültség: 24 V 19...30 V DC, 24...240 V 19...264 V AC
Diszkrét kimenet áram: 2000 mA
Kiegészítő jellemzők
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítésérzékelőkkel az IEC 60947-5-2 szabvány szerint, valamint IEC 61131-2 3-as típusú érzékelőkkel
Érzékelő tápellátás: 19...30 V 60 °C-on, 21,1...29,0 V 70 °C-on
Garantált 1-es állapot árama: >= 2 mA
Garantált 0-ás állapot árama: <= 1,5 mA
Bemeneti impedancia: 6800 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3,1 W
DC tipikus válaszidő: 4 ms
DC maximum válaszidő: 7 ms
Kimeneti válaszidő: <= 8 ms deaktiválás, <= 10 ms aktiválás
Bemenetek párhuzamosítása: Nem
Tipikus áramfelvétel: 79 mA 3,3 V DC-nél
MTBF megbízhatóság: 940000 óra
Védelmi típus: 0,5 A gyors biztosíték bemeneti csatornák csoportjánál, fordított polaritás védelem a bemeneten, 1 külső gyors biztosíték kimeneti csatornánként vagy csatornacsoportonként
Feszültségérzékelési küszöb: < 14 V DC érzékelő hiba, > 18 V DC érzékelő OK
Kapcsolási jellemzők
Minimális kapcsolási áram: 1 mA 5 V DC
Maximális kapcsolási feszültség: 125 V DC, 264 V AC
Mechanikai tartósság: 20000000 ciklus
Elektromos tartósság: Több különböző terhelési kategória (AC-14, AC-15, DC-13) és terhelési tényezők szerint 100000 vagy 300000 ciklus
Kapcsolási frekvencia: 1 Hz
Jelzőfények
1 LED (zöld) modul működés (RUN)
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Környezeti ellenállóság: Gázálló Gx osztály és 3C4 osztály, Porálló 3S4 osztály, Homokálló 3S4 osztály, Sóálló 2-es szint, Penészedésálló 3B2 osztály, Gombaspora-álló 3B2 osztály
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, elsődleges/másodlagos, 2830 V AC 50/60 Hz 1 perc, kimeneti relé, 500 V DC 1 perc, I/O csoportok között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláskor: -40…85 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on kondenzáció nélkül
Védőkezelés: Conformal coating
Üzemi magasság: 0...2000 m, 2000...5000 m derating tényezővel
Fizikai jellemzők
Nettó súly: 0,135 kg
