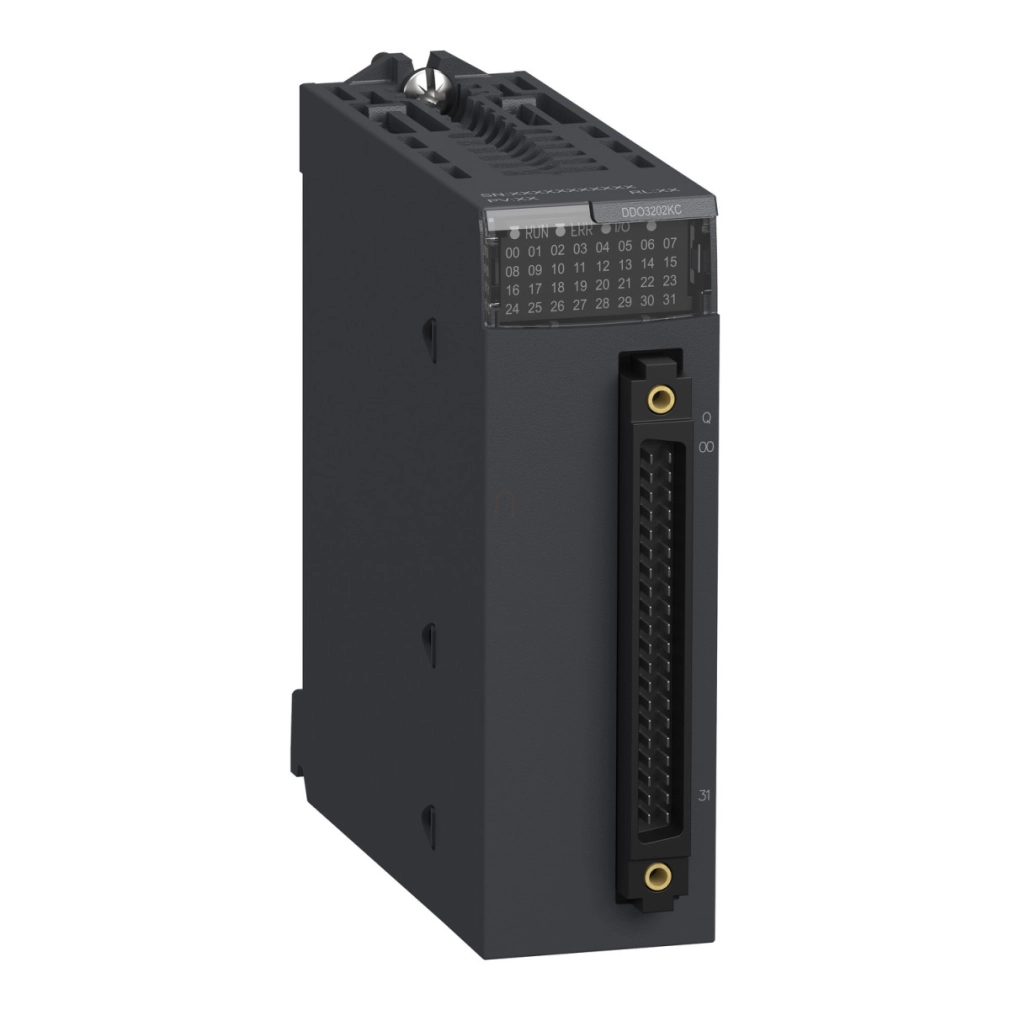

A Schneider Electric BMXDDO3202KC egy korszerű, digitális kimeneti modul a Modicon X80 termékcsaládból, amely kifejezetten ipari automatizálási rendszerekhez készült. Ez a 32 tranzisztoros kimenettel rendelkező egység pozitív logikájú (source) működést biztosít 24V DC feszültségen, így ideális választás az ipari környezetben használt különböző előműködtetők vezérléséhez.
A BMXDDO3202KC modult különleges lakkbevonat (conformal coating) védi, ami jelentősen növeli az ellenállóképességét zord környezeti feltételek között. Ez a védelem kiterjed gázokra (Gx és 3C4 osztály), porra (3S4), homokra (3S4), sóra (2-es szint), valamint penészre és gombaspórákra (3B2 osztály). Ezeknek a tulajdonságoknak köszönhetően kiválóan alkalmazható olyan iparágakban, ahol a környezeti tényezők különösen megterhelőek lehetnek az elektronikai eszközök számára, például vegyipar, bányászat vagy tengeri alkalmazások területén.
A modul kimeneti jellemzői kiemelkedőek: csatornánként 0,1 A áramot biztosít, a teljes modul maximális áramterhelése pedig 3,2 A. A kimeneti válaszidő mindössze 1,2 ms, ami gyors vezérlést tesz lehetővé. A modul számos védelmi funkcióval rendelkezik, többek között túláram, túlfeszültség, rövidzár elleni védelemmel, valamint fordított polaritás elleni védelemmel. A túlterhelés elleni védelmet áramkorlátozó és elektronikus megszakító biztosítja (0,125 A < Id < 0,185 A tartományban), míg a rövidzárlat ellen 2 A-es külső biztosíték nyújt védelmet. Ezek a biztonsági funkciók jelentősen növelik a rendszer megbízhatóságát és élettartamát.
A BMXDDO3202KC modul magas szintű diagnosztikai képességekkel is rendelkezik. Állapotjelző LED-jei között megtalálható egy zöld LED a modul működésének jelzésére (RUN), csatornánként egy-egy zöld LED a csatornadiagnosztikához, valamint két piros LED a modulhiba (ERR) és a modul I/O állapotának jelzésére. Ez a részletes visszajelzési rendszer megkönnyíti a hibaelhárítást és a rendszer felügyeletét. A modul megbízhatósága kiemelkedő, MTBF értéke 290000 óra, ami hosszú távú, stabil működést garantál az ipari alkalmazásokban.
Schneider Electric Modicon X80 - BMXDDO3202KC -bővítő modul, digitális kimenet, 32 csatornás, 24 VDC, source, lakkozott műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Digitális kimeneti modul
Speciális alkalmazási terület: Zord környezeti körülményekhez
Digitális kimenetek száma: 32, EN/IEC 61131-2 szabvány szerint
Digitális kimenet típusa: Félvezető
Digitális kimenet logikája: Pozitív
Digitális kimenet feszültsége: 24 V, 19...30 V DC
Digitális kimenet árama: 0,1 A
Kiegészítő jellemzők
Áramerősség csatornánként: 0,125 A
Maximális áramerősség modulonként: 3,2 A
Maximális szivárgási áram: 0,1 mA 0 állapotban
Maximális feszültségesés: <1,5 V 1 állapotban
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3,6 W
Kimeneti válaszidő: 1,2 ms
Kimenetek párhuzamosítása: Igen, maximum 3
Tipikus áramfogyasztás: 125 mA 3,3 V DC-nél
MTBF megbízhatóság: 290000 óra
Védelem típusa: fordított polaritás elleni védelem, külső rövidzárlat elleni védelem, túlterhelés elleni védelem, túlfeszültség elleni védelem
Védelmi funkciók
Kimenet túlterhelés elleni védelme: áramkorlátozóval, elektronikus áramköri megszakítóval 0,125 A < Id < 0,185 A
Kimenet túlfeszültség elleni védelme: tranzil diódával
Kimenet rövidzárlat elleni védelme: 2 A külső biztosítékkal
Fordított polaritás elleni védelem: fordított szerelésű diódával
Feszültség érzékelési küszöbérték: < 14 V DC előműködtető hiba esetén, > 18 V DC előműködtető 0 állapotban
Terhelési adatok
Maximális wolfram terhelés: 1,2 W
Kapcsolási frekvencia: 0,5/LI² Hz
Maximális túlterhelési idő: 15 ms
Terhelés impedancia (ohmos): >= 220 Ohm
Jelzőfények
Állapotjelző LED-ek: 1 LED (zöld) modul működése (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti adatok
IP védettségi fokozat: IP20
Környezeti jellemzők: gáz ellenállási osztály Gx, gáz ellenállási osztály 3C4, por ellenállási osztály 3S4, homok ellenállási osztály 3S4, só ellenállási szint 2, penészgomba növekedési ellenállási osztály 3B2, gombaspóra ellenállási osztály 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, kimenet/föld, 1500 V AC 50/60 Hz 1 perc, kimenet/belső logika, 500 V DC 1 perc, csatorna csoportok között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: 0…60 °C
Relatív páratartalom: 5…95 % 0…60 °C-on, lecsapódás nélkül
Védőkezelés: Lakkbevonat
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Fizikai jellemzők
Nettó súly: 0,11 kg
