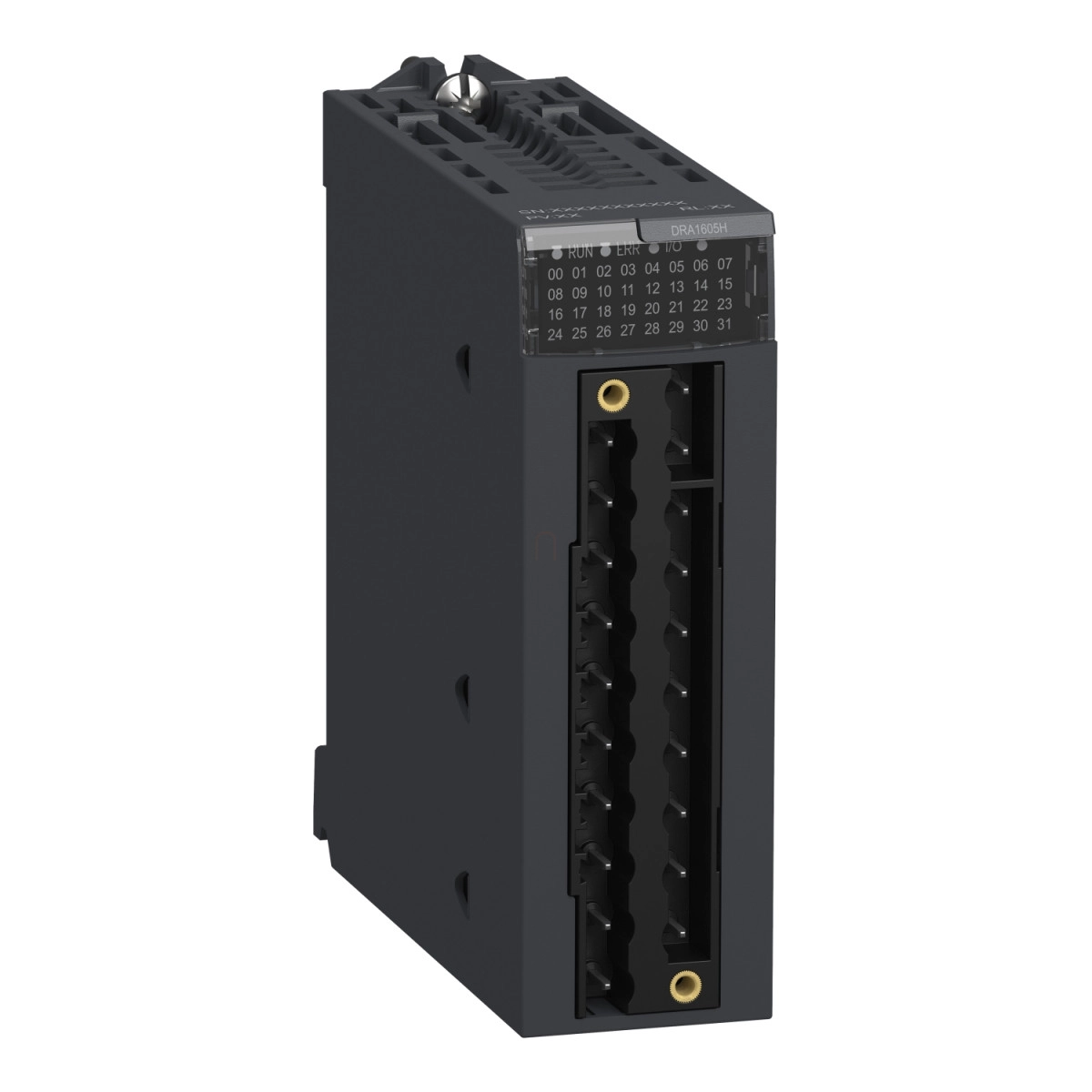

A Schneider Electric BMXDRA1605H egy fejlett, diszkrét kimeneti modul a Modicon X80 termékcsaládból, amely kifejezetten zord környezeti feltételek között történő használatra lett tervezve. Ez a modul 16 normál nyitott (NO) relés kimenettel rendelkezik, amelyek megfelelnek az IEC 61131-2 szabványnak, így ideális választás ipari automatizálási rendszerekhez, ahol a megbízhatóság kritikus fontosságú.
A BMXDRA1605H széles üzemi feszültségtartománnyal rendelkezik, támogatva a 24-48 V (19-60 V) egyenáramú és a 24-240 V (19-264 V) váltakozó áramú alkalmazásokat. Ez a rugalmasság lehetővé teszi a modul használatát különböző ipari környezetekben és vezérlőrendszerekben. A 2 A konvencionális szabad levegő hőáram mellett a modul kiváló teljesítményt nyújt különböző terhelések vezérlésekor. A kimeneti kapcsolási idő kevesebb mint 8 ms aktiválás és 10 ms deaktiválás esetén, ami gyors reakcióidőt biztosít a vezérelt folyamatokban.
A modul különleges kivitele különösen alkalmassá teszi a zord környezeti körülmények közötti használatra. A védőbevonat (conformal coating) védi az elektronikát a por, nedvesség és korrózió ellen. A BMXDRA1605H ellenáll a gáz (3C4 osztály), por és homok (3S4 osztály), só (2. szint), penész és gomba (3B2 osztály) okozta károsodásoknak. A széles üzemi hőmérséklet-tartomány (-25°C-tól +70°C-ig) és a nagy teljesítményű vibrációs (3 gn) és ütésállóság (30 gn) tovább növeli a megbízhatóságot extrém körülmények között. Az IP20 védettségi szint biztosítja az alapvető védelmet a külső behatásokkal szemben.
A modul számos biztonsági és diagnosztikai funkcióval rendelkezik. A státuszjelző LED-ek (zöld RUN LED, zöld csatorna diagnosztikai LED-ek, piros ERR és I/O LED-ek) lehetővé teszik a működési állapot és az esetleges hibák gyors azonosítását. A kimenet túlterhelés és rövidzárlat elleni védelmét az egyes csatornák vagy csatornacsoportok számára javasolt gyors biztosítékok biztosítják. A váltakozó áramú kimenetek túlfeszültség elleni védelmére RC áramkör vagy ZNO túlfeszültség-korlátozó, míg az egyenáramú kimenetek esetében kisütő dióda használata javasolt minden kimeneten. A modul rendkívüli megbízhatóságát az impozáns 2 100 000 órás MTBF (átlagos meghibásodások közötti idő) érték igazolja, ami kiemelkedő érték az ipari automatizálási komponensek között.
Schneider Electric Modicon X80 - BMXDRA1605H -bővítő modul, digitális kimenet, 16 csatornás, relés, leválasztott, 3A, 24 VDC, megerősített műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék típusa: Diszkrét kimeneti modul
Alkalmazási terület: Zord környezetekhez
Diszkrét kimenetek száma: 16, az IEC 61131-2 szabványnak megfelelően
Diszkrét kimenet típusa: Relés
Diszkrét kimenet feszültsége: 24...48 V 19...60 V DC, 24...240 V 19…264 V AC
Kiegészítő adatok
Konvencionális szabad levegő hőáram: 2 A
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3 W
Válaszidő a kimeneten: < 8 ms aktiválás, < 10 ms deaktiválás
Tipikus áramfelvétel: 100 mA 3.3 V DC mellett, 95 mA 24 V DC mellett
MTBF megbízhatóság: 2100000 óra
Kimenet túlterhelés elleni védelem: Csatornánként vagy csatornacsoportonként 1 gyors olvadóbiztosíték használata
Kimenet túlfeszültség elleni védelem: Kisütő dióda használata minden DC kimeneten, RC áramkör használata minden AC kimeneten, ZNO túlfeszültség-korlátozó használata minden AC kimeneten
Kimenet rövidzárlat elleni védelem: Csatornánként vagy csatornacsoportonként 1 gyors olvadóbiztosíték használata
Minimális kapcsolási áram: 1 mA 5 V DC
Állapotjelző LED-ek
1 LED (zöld) RUN
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) ERR
1 LED (piros) I/O
Környezeti paraméterek
IP védettségi fokozat: IP20
Direktívák: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás
Környezeti jellemzők: Gázálló Gx osztály, Gázálló 3C4 osztály, Porálló 3S4 osztály, Homokálló 3S4 osztály, Sóálló 2. szint, Penészgomba-álló 3B2 osztály, Gombaspóra-álló 3B2 osztály
Dielektromos szilárdság: 2000 V AC 50/60 Hz 1 perc
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláskor: -40…85 °C
Környezeti hőmérséklet üzemelés során: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on kondenzáció nélkül
Védőkezelés: Konformal bevonatos
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
