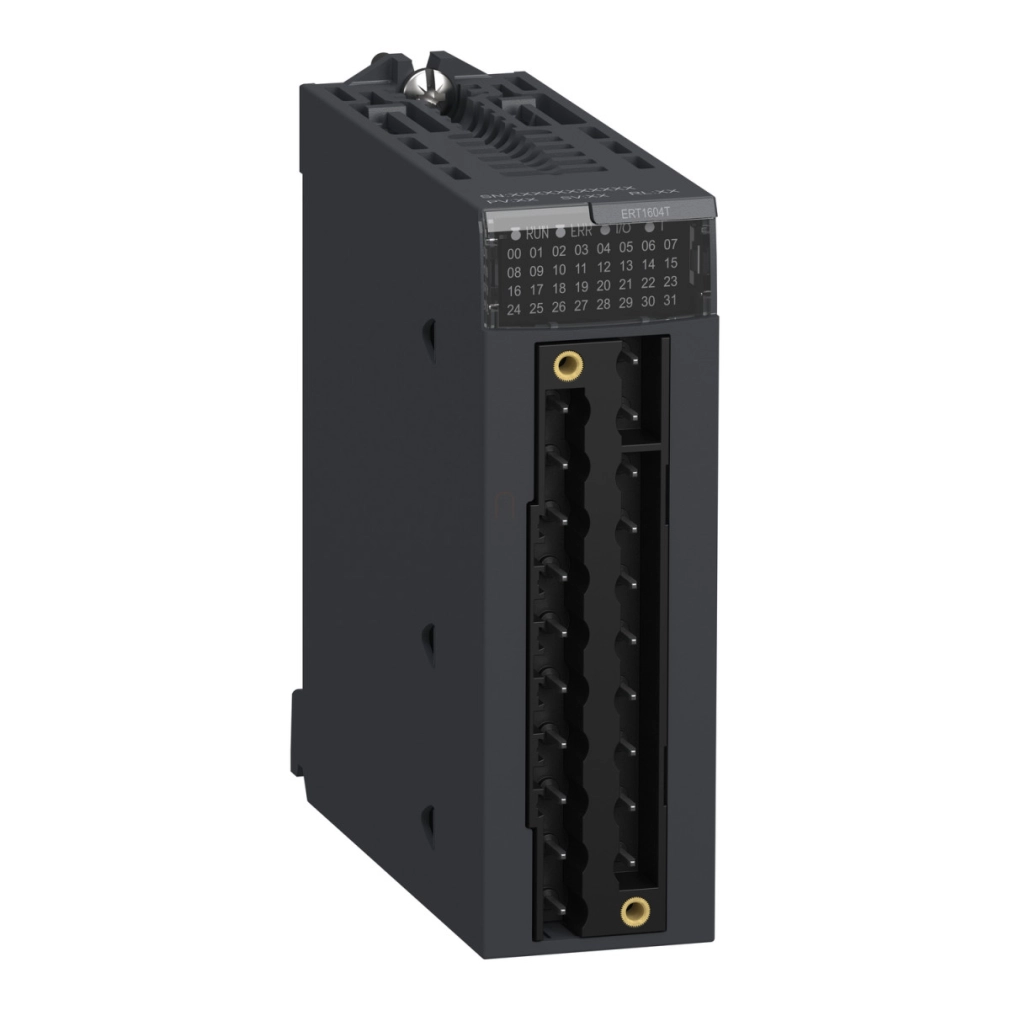

A Schneider Electric BMXERT1604T egy sokoldalú többfunkciós bemeneti modul a Modicon X80 termékcsaládból, amely 16 bemeneti csatornával rendelkezik, és kifejezetten ipari automatizálási rendszerekhez lett kifejlesztve. Ez a modul különösen hasznos olyan alkalmazásokban, ahol pontos időbélyegzésre és megbízható folyamatadatok rögzítésére van szükség különböző feszültségtartományokban.
A BMXERT1604T modul 24V DC, 48-60V DC és 110-125V DC feszültségtartományokban működőképes, így rendkívül rugalmas megoldást kínál különböző ipari környezetekhez. A bemeneti csatornák 4 csoportra vannak osztva, egyenként 4 bemenettel, ami hatékony jelkezelést tesz lehetővé. A modul kiemelkedő funkciói közé tartozik az 1 ms időbélyegzés, amely kritikus fontosságú lehet olyan alkalmazásokban, ahol az események pontos időzítése elengedhetetlen. Az időszinkronizációs protokollok között megtalálható a DCF77 és az IRIG-B is, biztosítva a kompatibilitást a különböző időzítési rendszerekkel.
A modul kiemelkedő műszaki jellemzői közé tartozik a hot swap funkció, ami lehetővé teszi a modul cseréjét a rendszer leállítása nélkül, minimalizálva ezzel az állásidőt. A kapcsolási feszültség értékei széles skálán mozognak: 125V 1,3mA-nél, 110V 1,3mA-nél, 60V 2,5mA-nél, 48V 2,5mA-nél és 24V 6,7mA-nél a folyamatbemenetekhez. A maximális teljesítményfelvétel mindössze 4W, míg az áramfelvétel 30mA 24V DC-nél és 130mA 3,3V DC-nél. A modul kiváló szigetelési tulajdonságokkal rendelkezik: 2500V DC 60 másodpercig a busz és a diszkrét bemenetek között, 1400V DC 60 másodpercig a busz és az IRIG/DCF között, valamint 2500V DC 60 másodpercig a diszkrét bemenet és az IRIG/DCF között. Az anti-bounce szűrés 0-255 ms között konfigurálható, a mintavételi időtartam 0,5 ms, míg a beszerzési idő mindössze 1 ms, ami gyors és pontos adatfeldolgozást biztosít.
Schneider Electric Modicon X80 - BMXERT1604T -expert bővítő modul műszaki adatok
Általános adatok
Termékcsalád: Modicon X80
Termék típus: Többfunkciós bemeneti modul
Funkció: Hot swap képesség
Adatrögzítés: 1 ms időbélyegzés
Időszinkronizációs protokoll: DCF77, IRIG-B
Csatornák csoportosítása: 4 csoport, egyenként 4 bemenettel a folyamatbemenetekhez
Elektromos jellemzők
Névleges tápfeszültség [Us]: 24 V DC (feszültségtartomány: 19...30 V), 48...60 V DC (feszültségtartomány: 38...75 V), 110...125 V DC (feszültségtartomány: 88...156 V)
Kapcsolási feszültség: 125 V 1,3 mA-nél folyamatbemenethez, 110 V 1,3 mA-nél folyamatbemenethez, 60 V 2,5 mA-nél folyamatbemenethez, 48 V 2,5 mA-nél folyamatbemenethez, 24 V 6,7 mA-nél folyamatbemenethez
Maximális teljesítményfelvétel: 4 W folyamatbemenethez
Áramfelvétel: 30 mA 24 V DC-nél, 130 mA 3,3 V DC-nél
Szigetelési feszültség: 2500 V DC 60 másodpercig busz és diszkrét bemenet között, 1400 V DC 60 másodpercig busz és IRIG/DCF között, 2500 V DC 60 másodpercig diszkrét bemenet és IRIG/DCF között
Anti-bounce szűrés: 0-255 ms között konfigurálható
Mintavételi időtartam: 0,5 ms
Beszerzési idő: 1 ms
Helyi jelzések
1 LED (zöld) firmware és modul működésjelzésre (RUN)
1 LED (zöld) időkód bemenet állapotjelzésre (T)
1 LED (piros) modulhiba jelzésre (ERR)
1 LED (piros) tápellátás megszakadás jelzésre (I/O)
16 LED a bemenet állapotjelzésre (0...15)
Fizikai jellemzők
Szélesség: 32 mm
Magasság: 100 mm
Mélység: 86 mm
Környezeti feltételek
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Relatív páratartalom: 95 % kondenzáció nélkül
Üzemi magasság: <= 4000 m
Szabványok és tanúsítványok
Direktívák: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás
Terméktanúsítványok: CE, RCM, CSA, EAC, Merchant Navy, UL
Szabványok: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Környezeti jellemzők
Gázállósági osztály: Gx, 3C4
Porállósági osztály: 3S4
Homokállósági osztály: 3S4
Sóállósági szint: 2
Penészgomba ellenállási osztály: 3B2
Gombaspóra ellenállási osztály: 3B2
