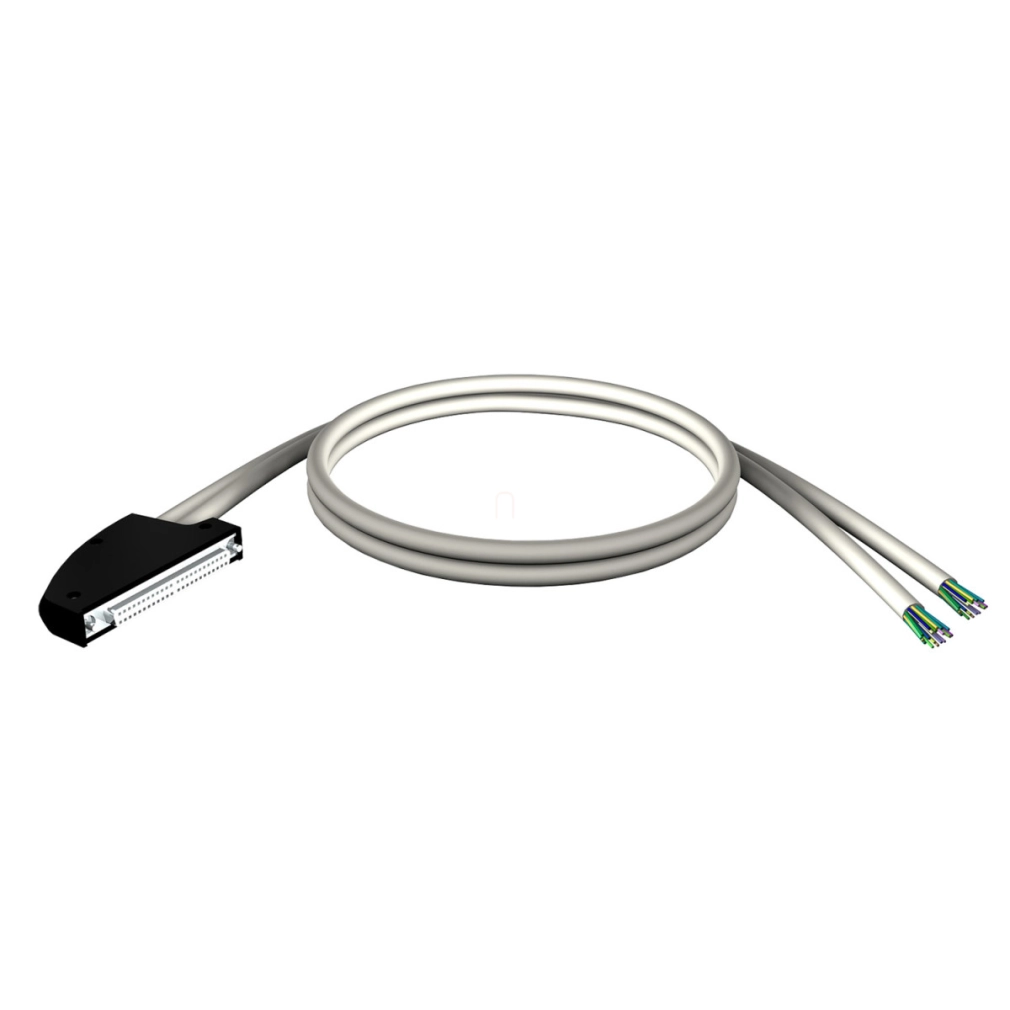

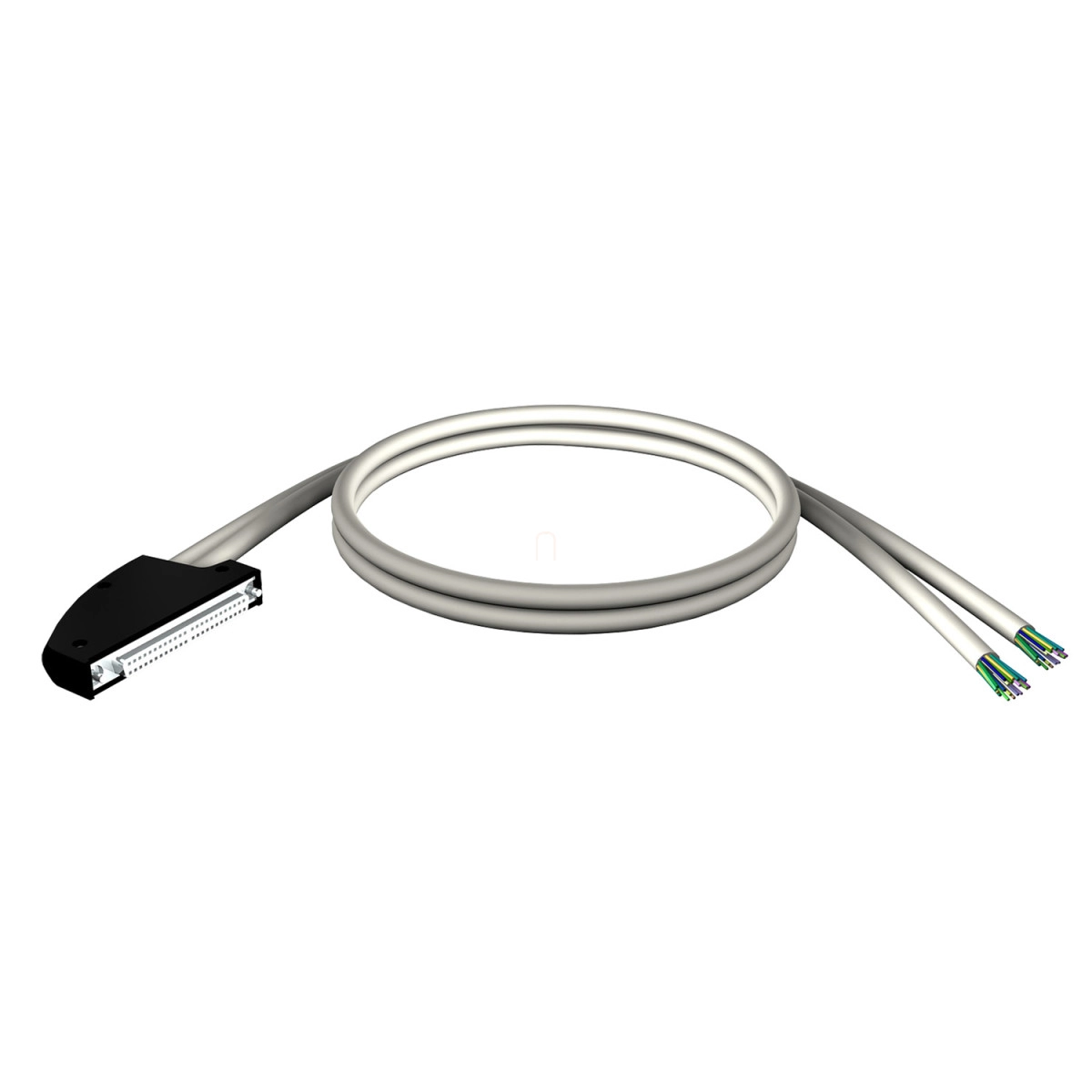

A Schneider Electric Modicon X80 BMXFCW303 szerelt kábelköteg egy rendkívül megbízható és professzionális megoldás az ipari automatizálási rendszerek bekötéséhez. Ez a 3 méteres előre elkészített kábelköteg kifejezetten a Modicon M340 sorozatú PLC rendszerekhez lett kifejlesztve, biztosítva a problémamentes csatlakozást a 40 érintkezős csatlakozófelülettel rendelkező I/O modulokhoz.
A BMXFCW303 kábelköteg két fő részből áll: az egyik végén található a 40 érintkezős csatlakozó, a másik végén pedig színkódolt, szabadon álló vezetékvégek, amelyek megfelelnek a DIN 47100 szabványnak. Ez a kialakítás jelentősen megkönnyíti a bekötést és csökkenti a kábelezési hibák lehetőségét. A színkódolás a fehértől kezdve a különböző alapszíneken át (barna, zöld, sárga, szürke, rózsaszín, kék, piros, fekete, lila) a kombinált színekig (szürke-rózsaszín, piros-kék, fehér-zöld, barna-zöld, fehér-sárga, sárga-barna, fehér-szürke, szürke-barna, fehér-rózsaszín, rózsaszín-barna) terjed, ami jelentősen megkönnyíti a rendszerintegrátorok és villamos szakemberek munkáját.
A BMXFCW303 technikai paraméterei figyelemre méltóak: összesen 40 vezetékkel rendelkezik, minden vezeték keresztmetszete 0,324 mm², ami megfelel az AWG 22 szabványnak. Ez a vezeték-keresztmetszet ideális az ipari környezetben történő jelvezetéshez, biztosítva a megfelelő elektromos tulajdonságokat és mechanikai szilárdságot. A 3 méteres hossz általában elegendő a legtöbb ipari alkalmazáshoz, ahol a vezérlőszekrényben elhelyezett PLC és a külső I/O modulok vagy érzékelők közötti távolságot kell áthidalni.
A Schneider Electric BMXFCW303 kábelköteg tökéletes választás olyan automatizálási szakemberek számára, akik gyors, megbízható és szabványos kábelezést szeretnének kialakítani ipari környezetben. A gyárilag előre elkészített kábelezés jelentősen csökkenti a helyszíni bekötési időt, minimalizálja a hibalehetőségeket és hosszú távú megbízhatóságot biztosít. A termék a Modicon X80 termékcsaládba tartozik, amely a Schneider Electric egyik legsikeresebb ipari automatizálási platformja.
Schneider Electric Modicon X80 - BMXFCW303 -szerelt FCN csatlakozó és 2X20 eres kábel, 3m műszaki adatok
Általános információk
Termékcsalád: Modicon X80
Tartozék/különálló alkatrész típusa: Előre gyártott kábelköteg
Tartozék/különálló alkatrész megnevezése: Előre gyártott kábelköteg egy végén szabad vezetékekkel
Tartozék/különálló alkatrész rendeltetése: 40 érintkezős csatlakozókkal rendelkező I/O modulokhoz
Technikai jellemzők
Kábelek száma: 2
Elektromos csatlakozás: 1 db 40 érintkezős csatlakozó, 2 vég színkódolt szabad vezetékekkel, DIN 47100 szabványnak megfelelően
Kábelhossz: 3 m
Vezetékek teljes száma: 40
Vezeték keresztmetszet: 0,324 mm²
AWG méret: AWG 22
Csatlakozási séma
A kábel egy 40 érintkezős csatlakozóval és színkódolt szabad végekkel rendelkezik. A színkódolás a fehértől kezdve különböző színeken át (barna, zöld, sárga, szürke, rózsaszín, kék, piros, fekete, lila) a kombinált színekig terjed (szürke-rózsaszín, piros-kék, fehér-zöld, barna-zöld, fehér-sárga, sárga-barna, fehér-szürke, szürke-barna, fehér-rózsaszín, rózsaszín-barna).
