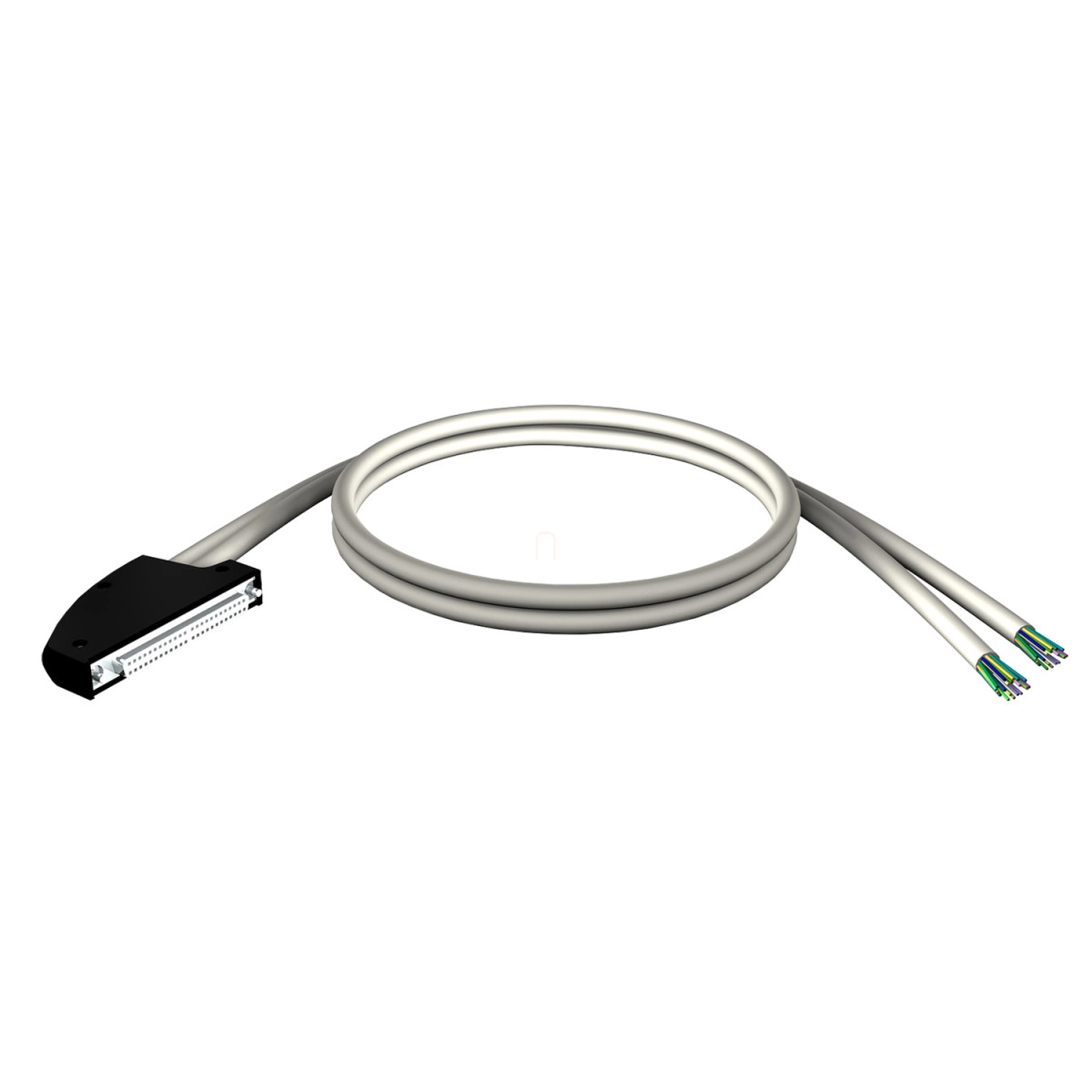

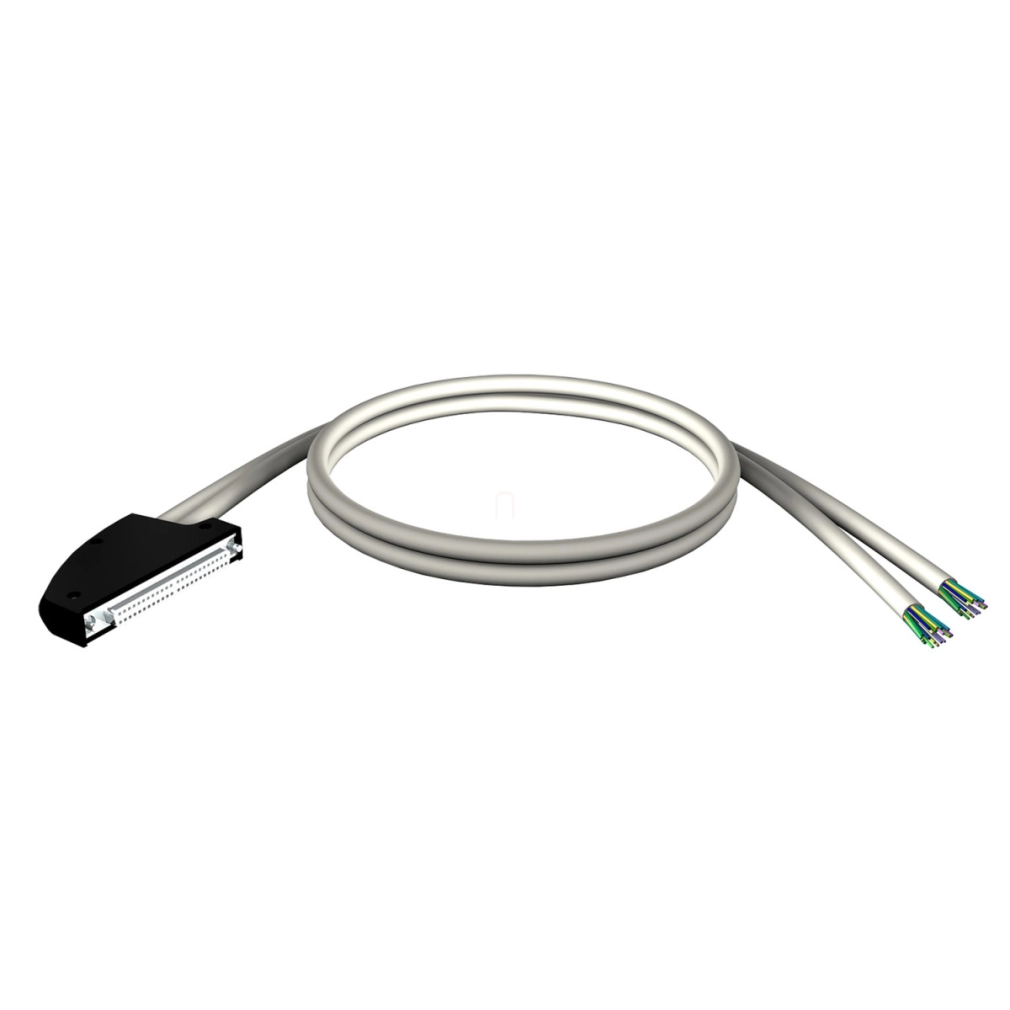

A Schneider Electric Modicon X80 BMXFCW503 szerelt FCN csatlakozó és 2x20 eres kábel egy professzionális ipari automatizálási megoldás, amely kifejezetten a Modicon M340 rendszerek I/O moduljaihoz lett tervezve. Ez az 5 méteres előre elkészített kábelkészlet kiváló minőségű csatlakozást biztosít a vezérlőrendszerek és a hozzájuk kapcsolódó eszközök között.
A BMXFCW503 kábelkészlet egyik végén egy 40 érintkezős csatlakozó található, míg a másik végén színkódolt szabad vezetékvégek vannak, amelyek megfelelnek a DIN 47100 szabványnak. A színkódolás jelentősen megkönnyíti a telepítést és a karbantartást, mivel egyértelműen azonosíthatóvá teszi az egyes vezetékeket. A két különálló kábelből álló rendszer összesen 40 vezetéket tartalmaz, mindegyik 0,324 mm² keresztmetszetű (AWG 22), ami ideális a megbízható jelvezetéshez ipari környezetben. A kábel relatív impedanciája 10 MOhm 50 V vagy annál kisebb feszültség esetén, és 100 MOhm 50-250 V közötti tartományban.
A BMXFCW503 előre elkészített kábelkészlet kompatibilis a Modicon X80 termékcsaláddal, és kifejezetten a 40 érintkezős csatlakozóval rendelkező I/O modulokhoz lett tervezve. Ez a csatlakozókábel jelentősen csökkenti a telepítési időt és minimalizálja a bekötési hibák lehetőségét, ami különösen fontos a kritikus ipari alkalmazásokban. A pontos színkódolás és a szabványos kialakítás révén a rendszertervezők és karbantartó személyzet könnyedén azonosíthatja az egyes vezetékeket, ami meggyorsítja mind a kezdeti telepítést, mind a későbbi hibaelhárítást.
A termék megfelel a legszigorúbb ipari szabványoknak, beleértve a CSA C22.2 No 142, EN/IEC 61131-2 és UL 508 előírásokat, így biztosítva a megbízható működést és a kompatibilitást a nemzetközi szabványokkal. A BMXFCW503 kábelkészletet a gyártási folyamatokhoz, gyártósorhoz, épületautomatizáláshoz vagy bármilyen más ipari automatizálási rendszerhez ajánljuk, ahol a Modicon X80 platformot használják. A termék részletes bekötési rajzot tartalmaz, amely egyértelműen mutatja a csatlakozók pin kiosztását és a színkódolt vezetékek elrendezését, megkönnyítve így a telepítést és a karbantartást.
Schneider Electric Modicon X80 - BMXFCW503 -szerelt FCN csatlakozó és 2X20 eres kábel, 5m műszaki adatok
Általános adatok
Termékcsalád: Modicon X80
Tartozék / alkatrész típusa: Előre elkészített kábelkészlet
Tartozék / alkatrész megnevezése: Előre elkészített kábelkészlet egyik végén szabad vezetékvégekkel
Tartozék / alkatrész rendeltetése: 40 érintkezős csatlakozóval rendelkező I/O modulokhoz
Műszaki jellemzők
Kábelek száma: 2
Elektromos csatlakozás: 1 db 40 érintkezős csatlakozó, 2 szabad vezetékvég színkódolással a DIN 47100 szabványnak megfelelően
Kábelhossz: 5 m
Vezetékek teljes száma: 40
Vezeték keresztmetszet: 0,324 mm²
AWG méret: AWG 22
Relatív impedancia: 10 MOhm <= 50 V esetén, 100 MOhm 50...250 V esetén
Nettó súly: 1,49 kg
Környezet
Szabványok: CSA C22.2 No 142, EN/IEC 61131-2, UL 508
Csatlakozási séma
A BMXFCW503 kábel csatlakozásának részletes színkódolása és pin-kiosztása elérhető a termék dokumentációjában.
