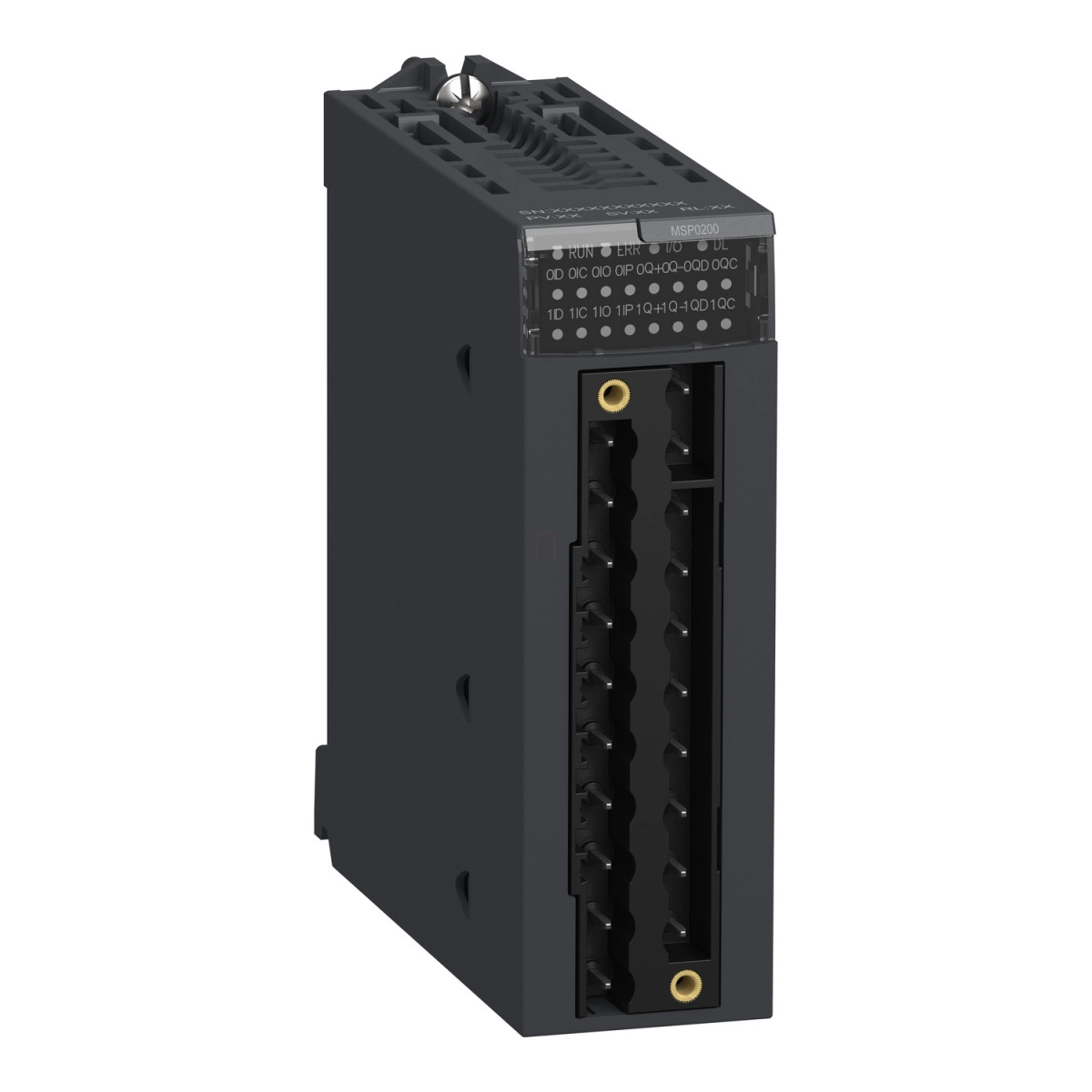

A Schneider Electric BMXMSP0200 egy kiváló minőségű PTO (Pulse Train Output) modul a Modicon X80 termékcsaládból, amely precíz mozgásvezérlési feladatok ellátására szolgál ipari környezetben. Ez a sokoldalú bővítőmodul 2 független csatornával rendelkezik, amely lehetővé teszi két különálló mozgatási feladat egyidejű végrehajtását. A BMXMSP0200 eszköz ideális olyan ipari alkalmazásokban, ahol pontos pozicionálás és mozgásvezérlés szükséges, például robotika, szerszámgépek vagy automatizált gyártósorok esetén.
A modul 4 diszkrét bemenetet kínál, amelyek 24V DC feszültséggel működnek és 4,3 mA bemeneti áramot igényelnek. A bemenetek különböző típusúak, beleértve az áramnyelő (current sink) típusú eredet bemeneteket, közelítéskapcsoló és végálláskapcsoló bemeneteket, valamint a pozíciószámláló bemeneteket, amelyek mind megfelelnek az IEC 61131-2 3-as típusú előírásainak. Ezek a bemenetek kompatibilisek 2-vezetékes és 3-vezetékes közelítéskapcsolókkal is, 19,2-30 V feszültségtartományban.
A BMXMSP0200 nagy teljesítményű kimeneti funkcionalitást biztosít, akár 200 kHz-es kimeneti frekvenciával. A kimenet kompatibilitása kiterjed a jelkonverterekre (USIC), az RS422 típusú eszközökre (7 mA bemeneti árammal), valamint 5 V-tól 24 V-ig terjedő forrás típusú bemenetekre. A modul különböző konfigurációkban használható, például 200 kHz <0,5 m-es távolságig USIC és VW3M8210R05 esetén, 100 kHz <5 m-es távolságig normál forrás bemenetű áramkörökkel, illetve 200 kHz <10 m-es távolságig RS422 kompatibilis áramkörökkel. Ez a rugalmasság lehetővé teszi különböző alkalmazási környezetekben való hatékony felhasználást.
A Schneider Electric BMXMSP0200 modul műszaki jellemzői között szerepel a diszkrét kimeneti áram (50 mA), a csatornánkénti áram (0,4 A), valamint a különböző védelmi funkciók, mint például a túlterhelés és rövidzárlat elleni védelem áramkorlátozó és elektronikus áramkörmegszakító segítségével. A fordított polaritás ellen bemeneteken integrált és kimeneten fordított szerelésű dióda nyújt védelmet. A modul rendelkezik 1500 Vrms elsődleges és másodlagos szigeteléssel, azonban a csatornák között nincs szigetelés. A szigetelési ellenállás meghaladja a 10 MOhm értéket, ami kiváló elektromos szigetelést biztosít.
A felhasználói interfész szempontjából a modul többféle LED-jelzést kínál az üzemi állapotok megjelenítésére: 1 zöld LED a modul működésének (RUN), 1 piros LED a külső hibáknak (I/O), 1 piros LED a belső hibáknak és modulhibának (ERR), 1 zöld LED a letöltésnek (DL), valamint 8-8 zöld LED a két csatorna állapotának (CH00 és CH01) jelzésére. Az elektromos csatlakoztatás két darab 28 tűs csatlakozón keresztül történik, ami megkönnyíti a telepítést és a karbantartást. A szabványos modulformátum biztosítja a kompatibilitást a Modicon X80 rendszerrel.
Schneider Electric Modicon X80 - BMXMSP0200 -expert bővítő modul, PTO mozgásvezérlő, 2 csatornás műszaki adatok
Általános specifikációk
Termékcsalád: Modicon X80
Termék típusa: PTO modul
Csatornák száma: 2
Bemenetek száma: 4
Bemeneti jellemzők
Diszkrét bemenet típusa:
- Current sink (áramnyelő) yes origin bemenet, IEC 61131-2 3-as típus szerint
- Current sink (áramnyelő) yes közelítés bemenet és végálláskapcsoló bemenet, IEC 61131-2 3-as típus szerint
- Current sink (áramnyelő) vagy source (áramforrás) pozíciószámláló bemenet, IEC 61131-2 3-as típus szerint
- Current sink (áramnyelő) vagy source (áramforrás) meghajtó kész, vészjelzés bemenet, IEC 61131-2 3-as típus szerint
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítéskapcsoló 19,2...30 V IEC 947-5-2 szerint
Bemeneti feszültség: 24 V DC
Bemeneti áram: 4,3 mA
Garantált 1-es állapot feszültség: >= 11 V
Garantált 1-es állapot áram: >= 2 mA
Garantált 0-ás állapot feszültség: 5 V
Garantált 0-ás állapot áram: <= 1,5 mA
Válaszidő:
- < 200 μs pozíció kész bemenet és meghajtó kész bemenet esetén
- < 60 μs eredet bemenet és közelítéskapcsoló bemenet esetén
Kimeneti jellemzők
Kimenetek száma: 1 impulzus kimenet, 2 segéd kimenet
Kimenet kompatibilitás:
- Jelkonverter (USIC)
- RS422, 7 mA bemenet
- Forrás bemenet, 5 V - 24 V
Kimeneti frekvencia:
- 200 kHz <0,5 m USIC és VW3M8210R05 esetén
- 100 kHz <5 m normál forrás bemenetű áramkörrel
- 200 kHz <10 m RS422 kompatibilis áramkörökkel
Diszkrét kimeneti áram: 50 mA
Csatornánkénti áram: 0,4 A
Kimeneti feszültség: 24 V DC
Kimeneti feszültség határok: 19...30 V
Maximális szivárgó áram: 0,05 mA 0-ás állapotban
Maradék feszültség: 0,15 V 1-es állapotban
Válaszidő a kimeneten: 1,2...1,5 ms megjelenéskor, 1,2...1,5 ms eltűnéskor
Terhelési impedancia ohmikus: 15000 Ohm
Védelmi funkciók
Kimenet túlterhelés elleni védelem: Áramkorlátozó és elektronikus áramkörmegszakító
Kimenet rövidzárlat elleni védelem: Áramkorlátozó és elektronikus áramkörmegszakító
Fordított polaritás elleni védelem: Fordított szerelésű dióda a kimeneten, bemeneten integrált
Szigetelés és jelzések
Szigetelés a csatornák között: Nincs
Szigetelés az elsődleges és másodlagos között: 1500 Vrms
Szigetelési ellenállás: > 10 MOhm
Helyi jelzés:
- 1 LED (zöld) modul működése (RUN)
- 1 LED (piros) külső hiba (I/O)
- 1 LED (piros) belső hiba, modul meghibásodás (ERR)
- 1 LED (zöld) letöltés (DL)
- 8 LED (zöld) csatorna állapot (CH00)
- 8 LED (zöld) csatorna állapot (CH01)
Fizikai jellemzők
Elektromos csatlakozás: 2 csatlakozó 28 tűvel
Modul formátum: Standard
Környezeti feltételek
Üzemi környezeti hőmérséklet: -25...70 °C
Derating tényező: Nincs
Tanúsítványok
CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok
IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5, IEC 61850-3, IEC 60079-0
Környezetvédelmi jellemző: Veszélyes hely I. osztály, 2. divízió
