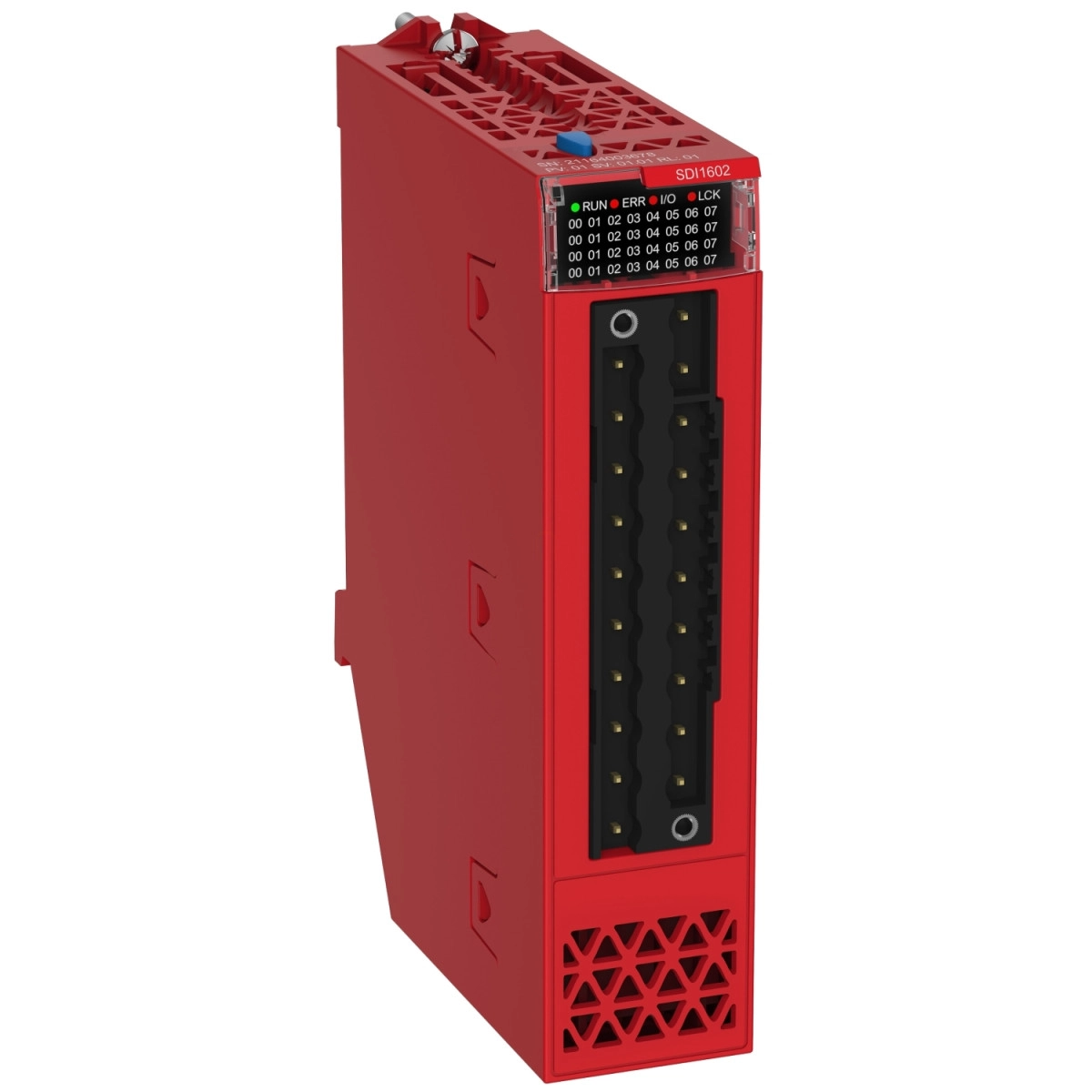

A Schneider Electric Modicon X80 BMXSDI1602 egy kimagasló teljesítményű biztonsági digitális bemeneti modul, amely precíz vezérlési és felügyeleti megoldást kínál ipari automatizálási rendszerekhez. Ez a 16 bemenettel rendelkező modul ideális választás olyan alkalmazásokhoz, ahol a megbízható jelfelismerés és a biztonságos működés alapvető követelmény.
A BMXSDI1602 modul 24V DC feszültséggel működik és pozitív logikát (PNP, áram nyelő típusú) alkalmaz a bemeneti jelek feldolgozásához. Minden egyes csatorna 3,2 mA bemeneti árammal rendelkezik, ami biztosítja a stabil jeldetektálást. A modul kompatibilis az IEC 60947-5-2 szabványnak megfelelő 2-vezetékes és 3-vezetékes közelítéskapcsolókkal, így rugalmasan illeszthető különböző érzékelő típusokhoz. A szenzor tápfeszültség 19-30V közötti tartományban mozoghat, ami széles működési tartományt biztosít.
A modul kifinomult diagnosztikai képességekkel rendelkezik, amelyeket jól látható állapotjelző LED-ek támogatnak. Ezek között megtalálható a modul működését jelző zöld RUN LED, a piros hibajelző ERR LED, a piros I/O modul LED, valamint csatornánként egy-egy zöld diagnosztikai LED. A modul intelligens szenzorfelügyeleti funkcióval is el van látva, amely érzékeli a szenzor esetleges hibáját - 14V DC alatt hibát jelez, míg 18V DC felett megfelelő működést. A bemenetek párhuzamosíthatók, ami további rugalmasságot biztosít a rendszertervezés során. A biztonsági funkciók közé tartozik a fordított polaritás elleni védelem és a külső túlterhelés elleni védelem, amelyet 0,5A-es gyors biztosíték biztosít.
A Modicon X80 BMXSDI1602 modul kiemelkedő megbízhatóságot kínál, amit a 265000 órás MTBF érték is alátámaszt. Gyors válaszidejével (tipikusan 6 ms) alkalmas időkritikus alkalmazásokhoz is. A modul IP20 védettséggel rendelkezik, és széles hőmérsékleti tartományban (-25°C és 60°C között) használható. Ellenáll a különböző környezeti hatásoknak, beleértve a gázokat (Gx, 3C4 osztály), a port (3S4 osztály), a homokot (3S4 osztály), a sót (2. szint), a penészgombákat és gombaspórákat (3B2 osztály).
A modul rackekre szerelhető, és különböző méretű Modicon X80 rackopcióval kompatibilis, a BMXXBP0400/0400H-tól kezdve a BMXXBP1200/1200H-ig. Ez lehetővé teszi a rendszer skálázhatóságát és a különböző méretű alkalmazásokhoz való alkalmazkodást. A modul méretei és szerelési opciói jól dokumentáltak, ami megkönnyíti a rendszertervezést és telepítést. A BMXSDI1602 kompatibilis az AM1 ED sínnel (35 mm széles, 15 mm mély) is, ami további szerelési rugalmasságot biztosít.
Schneider Electric Modicon X80 - BMXSDI1602 -bővítő modul, biztonsági digitális bemenet, 16 csatornás, 24VDC, PNP műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típus: Diszkrét bemeneti modul
Diszkrét bemenetek száma: 16
Diszkrét bemenet típusa: Nem izolált
Bemenet típusa: Áram nyelő (pozitív logika)
Diszkrét bemeneti feszültség: 24 V DC, diszkrét bemenet logika: pozitív
Diszkrét bemeneti áram: 3,2 mA
Kiegészítő adatok
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítés kapcsolókkal, az IEC 60947-5-2 szabványnak megfelelően
Érzékelő tápfeszültség: 19...30 V
Garantált 1-es állapot áram: >= 2 mA
Garantált 0-ás állapot áram: <= 1,5 mA
Bemeneti impedancia: 7500 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítmény disszipáció: 3,57 W
DC tipikus válaszidő: 6 ms
DC maximum válaszidő: 6 ms
Bemenetek párhuzamosíthatósága: Igen
Jellemző áramfogyasztás: 256 mA 3,3 V DC mellett, 100 mA 24 V mellett
MTBF megbízhatóság: 265000 óra
Védelmi típus: fordított polaritás védelem, 0,5 A gyors biztosíték külső túlterhelés ellen
Feszültség érzékelési küszöb: < 14 V DC érzékelő hiba, > 18 V DC érzékelő OK
Állapotjelző LED-ek
1 LED (zöld) modul működés (RUN)
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezeti jellemzők
IP védelmi fokozat: IP20
Gáz ellenállási osztály: Gx, 3C4
Por ellenállási osztály: 3S4
Homok ellenállási osztály: 3S4
Só ellenállási szint: 2
Penészgomba növekedés ellenállási osztály: 3B2
Gombaspóra ellenállási osztály: 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, primer/szekunder
Rezgésállóság: 3 gn
Ütésállóság: 15 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -25...60 °C
Relatív páratartalom: 5...95 % 55 °C-on kondenzáció nélkül
Védőkezelés: Konformal bevonat
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkenési tényezővel
Méretek és szerelés
Modulok szerelése rackekre
Kompatibilis rack referenciák méretei:
BMXXBP0400 és BMXXBP0400H: 242,4 mm (9.54 in.)
BMXXBP0600 és BMXXBP0600H: 307,6 mm (12.11 in.)
BMXXBP0800 és BMXXBP0800H: 372,8 mm (14.68 in.)
BMXXBP1200 és BMXXBP1200H: 503,2 mm (19.81 in.)
