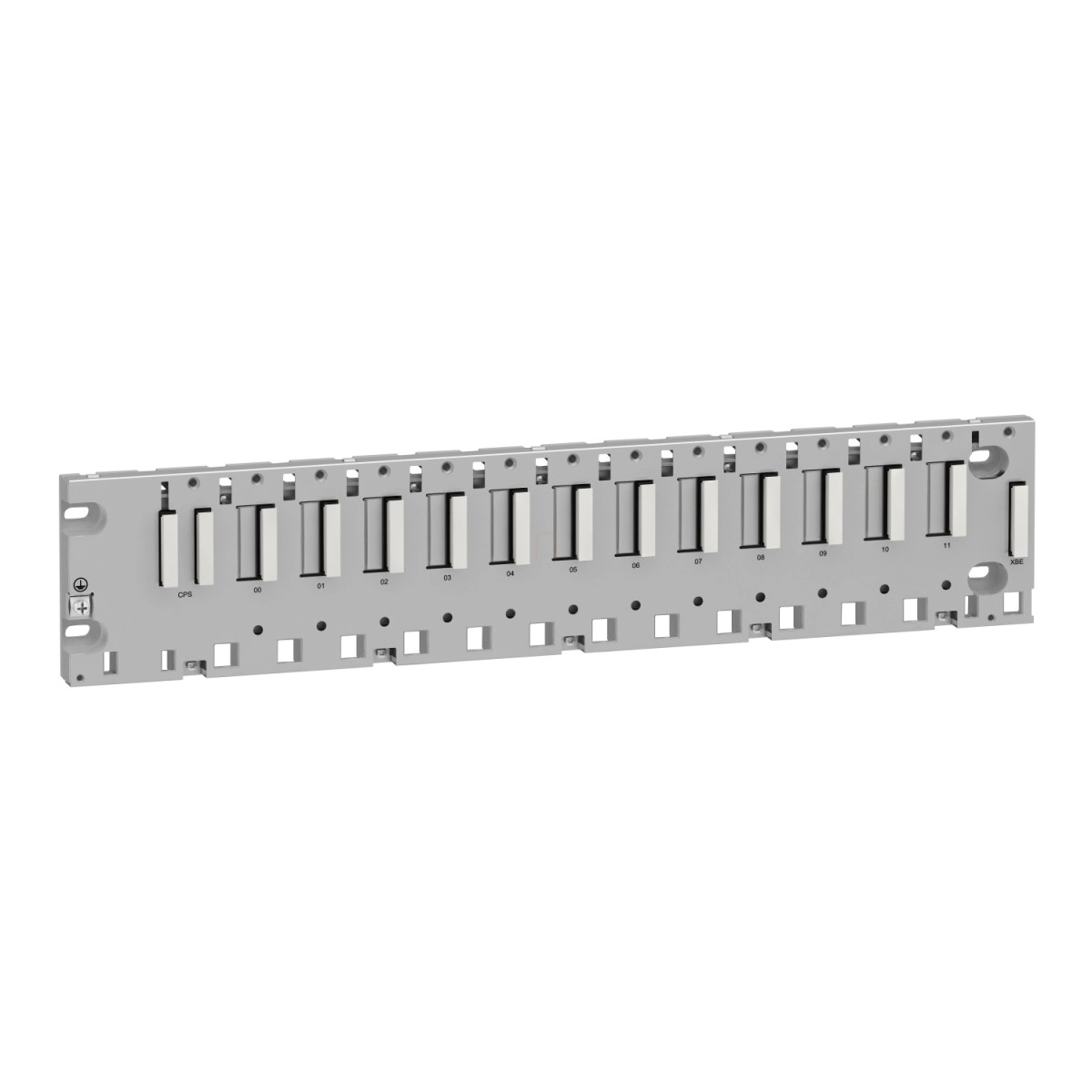

A Schneider Electric Modicon X80 BMXXBP1200H hátlap egy kifejezetten mostoha környezeti körülményekre tervezett, megerősített kivitelű backplane, amely stabil alapot nyújt az ipari automatizálási rendszerekhez. A termék 12 X-bus kártyahelyet biztosít, ezáltal kiemelkedő rugalmasságot és bővítési lehetőséget kínál az ipari alkalmazások széles spektruma számára.
A BMXXBP1200H típusú hátlap tökéletesen kompatibilis a BMXP34 processzorral, BMXCPS tápegységgel, valamint különböző I/O és speciális alkalmazási modulokkal, így ideális választás komplex vezérlési rendszerek kiépítéséhez. Elektromos csatlakozását tekintve 1 darab XBE bővítőmodul csatlakozóval rendelkezik, ami további kiterjesztési lehetőségeket biztosít. A backplane teljesítményfelvétele mindössze 0,83 W, ami energiahatékony működést tesz lehetővé.
A Modicon X80 BMXXBP1200H hátlap fizikai paraméterei is figyelemre méltóak: 103,7 mm magasság, 503,2 mm szélesség és 19 mm mélység jellemzi. A rögzítés 4 db M4/M5/M6 csavarral történhet, választhatóan panelre vagy szerelőlapra. A termék IP20 védettségi fokozattal rendelkezik, és -25°C-tól +70°C-ig terjedő környezeti hőmérsékleten üzemeltethető, ami különösen alkalmassá teszi extrém körülmények közötti használatra. A relatív páratartalom tekintetében 10-95% között működőképes, kondenzáció nélkül. Különleges tulajdonsága a védőbevonat (conformal coating), amely tovább fokozza ellenállóképességét a környezeti hatásokkal szemben.
A BMXXBP1200H számos nemzetközi szabványnak és előírásnak felel meg, beleértve a 2014/35/EU kisfeszültségű direktívát, a 2014/30/EU elektromágneses összeférhetőségi irányelvet és a 2014/34/EU ATEX direktívát. A termék rendelkezik többek között CE, UL, CSA, RCM, EAC, UKCA tanúsítványokkal, valamint Merchant Navy, ATEX 2/22 zóna és IECEx 2/22 zóna minősítésekkel. Kiemelkedő környezeti ellenállóképességét bizonyítják a különböző ellenállósági osztályok: Gx osztályú gázállóság az ISA S71.04 szerint, 3C4 gázállósági osztály, 3S4 por- és homokállósági osztály az IEC 60721-3-3 szabványnak megfelelően, 2-es szintű sóállóság az IEC 68252 alapján, valamint 3B2 osztályú penészgomba- és gombaspóra-állóság. A termék alkalmas veszélyes helyszíneken történő használatra is, I. osztály, 2. divízióba sorolt területeken.
Schneider Electric Modicon X80 - BMXXBP1200H -hátlap, M340/M580 PLC-hez, 12 I/O kártyahely, megerősített műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Termék típus: Ruggedizált backplane
Specifikus felhasználási terület: Mostoha környezeti körülményekhez
Kiegészítő információk
Kártyahelyek száma: 12 bus X
Kompatibilitás: BMXP34 processzor, BMXCPS tápegység, I/O modul, Speciális alkalmazási modul
Teljesítményfelvétel: 0,83 W
Elektromos csatlakozás: 1 csatlakozó (XBE) bővítőmodul
Rögzítési mód: 4 db M4/M5/M6 csavarral, panelra szerelhető vagy 4 db M4/M5/M6 csavarral, szerelőlapra rögzíthető
Fizikai jellemzők
Magasság: 103,7 mm
Szélesség: 503,2 mm
Mélység: 19 mm
Környezeti jellemzők
IP védettségi fokozat: IP20
Működési környezeti hőmérséklet: -25…70 °C
Relatív páratartalom: 10…95 % kondenzáció nélkül
Védő kezelés: Conformal bevonat
Szabványok és irányelvek
Irányelvek: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3, EN/IEC 60079-0
Környezeti ellenállóság
Gázállóság: Gx osztály az ISA S71.04 szerint, 3C4 osztály az IEC 60721-3-3 szerint
Por- és homokállóság: 3S4 osztály az IEC 60721-3-3 szerint
Sóállóság: 2-es szint az IEC 68252 szerint
Penész- és gombaspóra-állóság: 3B2 osztály az IEC 60721-3-3 szerint
Veszélyes helyszín besorolás: I. osztály, 2. divízió
