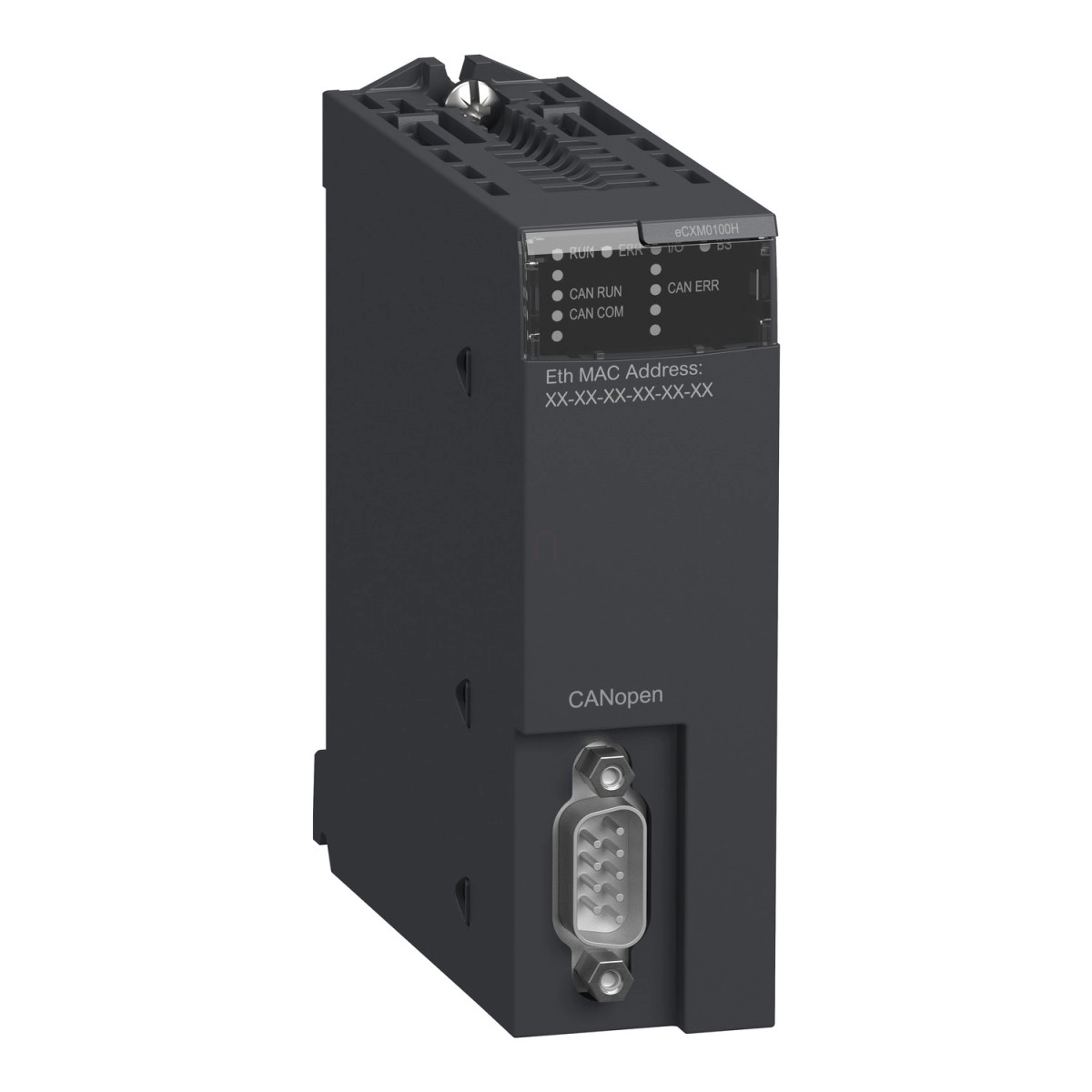

A Schneider Electric BMECXM0100H egy professzionális CANopen kommunikációs modul, amely a Modicon X80 termékcsaládhoz tartozik. Ez a mester (master) funkcionalitással rendelkező hardened kivitelű eszköz nyílt ipari terepi busz architektúrát kínál, amely tökéletesen illeszkedik a modern ipari automatizálási rendszerekbe.
A BMECXM0100H modul kiemelkedő kompatibilitást biztosít az M580 PLC-vel, így ideális választás a Schneider Electric ökoszisztémáján belüli komplex vezérlési feladatokhoz. A fizikai interfész egy DB9 csatlakozó, amely megkönnyíti a telepítést és a rendszerintegrációt. A NRZ (Non-Return to Zero) átviteli módot használja, amely megbízható kommunikációt biztosít ipari környezetben is. A modul Profibus DP árnyékolt csavart érpáras kábelezéssel működik, ami a lehető legjobb védelmet nyújtja az elektromágneses interferenciával szemben.
A BMECXM0100H többféle átviteli sebességet támogat, így rugalmasan alkalmazható különböző kommunikációs igényekhez. A támogatott sebességek és a hozzájuk tartozó maximális busz hosszúságok a következők: 9,6 kbit/s (1200 m), 19,2 kbit/s (1200 m), 93,75 kbit/s (1200 m), 187,5 kbit/s (1000 m), 500 kbit/s (400 m), 1,5 Mbit/s (200 m), 3 Mbit/s (100 m) és 12 Mbit/s (100 m). Ez a rugalmasság lehetővé teszi a modul alkalmazását mind kis távolságú, nagy sebességű, mind nagy távolságú, alacsonyabb sebességű kommunikációs igények esetén is. A modul akár 63 szerver eszköz kezelésére képes, ami bőséges lehetőséget biztosít komplex ipari hálózatok kiépítésére. A kommunikációs szolgáltatás implicit folyamatadatok cseréjére képes -20...70 °C közötti hőmérséklet-tartományban.
A BMECXM0100H kivételes környezeti tűrőképességgel rendelkezik, ami különösen alkalmassá teszi zord ipari környezetben történő alkalmazásra. Az üzemi hőmérséklet-tartománya -25...70 °C, tárolási hőmérséklet-tartománya pedig -45...85 °C, ami rendkívül széles működési spektrumot biztosít. A relatív páratartalom tekintetében 10...95% között működőképes. Az eszköz maximális üzemeltetési magassága 2000 méter. A modul védőbevonattal (conformal coating) van ellátva, ami növeli az ellenállóképességét különböző környezeti hatásokkal szemben. Az eszköz kompatibilis a 2014/35/EU kisfeszültségi irányelvvel, a 2014/30/EU elektromágneses összeférhetőségi irányelvvel és a 2014/34/EU ATEX irányelvvel. A modul standard formátumú, belső tápellátása 24 V DC, áramfelvétele pedig 70 mA.
Schneider Electric Modicon X80 CANopen kommunikációs modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Terméktípus: CANopen kommunikációs modul
Struktúra típusa: Nyílt ipari terepi busz
Kompatibilitás: M580 PLC
Kommunikációs jellemzők
Fizikai interfész: DB9 csatlakozó
Átviteli mód: NRZ
Átviteli közeg: Profibus DP árnyékolt csavart érpáras kábel
Átviteli sebességek:
9,6 kbit/s, 1200 m busz
19,2 kbit/s, 1200 m busz
93,75 kbit/s, 1200 m busz
187,5 kbit/s, 1000 m busz
500 kbit/s, 400 m busz
1,5 Mbit/s, 200 m busz
3 Mbit/s, 100 m busz
12 Mbit/s, 100 m busz
Szerver eszközök maximális száma: 63
Kommunikációs szolgáltatás: Implicit folyamatadatok cseréje - 20...70 °C
Integrált csatlakozás típusa: Profibus DP - 1 SUB-D 9-pin female for Profibus DP
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC belső
Áramfelvétel: 70 mA
Modul formátuma: Standard
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -45…85 °C
Relatív páratartalom: 10…95 %
Üzemeltetési magasság: <= 2000 m
Védőkezelés: Conformal coating (védőbevonat)
Irányelvek és szabványok
Irányelvek:
2014/35/EU - kisfeszültségi irányelv
2014/30/EU - elektromágneses összeférhetőség
2014/34/EU - ATEX irányelv
Termék tanúsítványok:
CE
UL
CSA
RCM
EAC
Merchant Navy
ATEX zone 2/22
IECEx zone 2/22
Szabványok:
EN/IEC 61131-2
EN/IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
IACS E10
EN/IEC 61000-6-5, interface type 1 and type 2
EN/IEC 61850-3, location G
EN/IEC 60079-0
Környezeti ellenálló képesség
Gáz ellenállóság: Gx osztály az ISA S71.04 szerint
Gáz ellenállóság: 3C4 osztály az IEC 60721-3-3 szerint
Por ellenállóság: 3S4 osztály az IEC 60721-3-3 szerint
Homok ellenállóság: 3S4 osztály az IEC 60721-3-3 szerint
Só ellenállóság: 2-es szint az IEC 68252 szerint
Penész ellenállóság: 3B2 osztály az IEC 60721-3-3 szerint
Gomba spórák ellenállóság: 3B2 osztály az IEC 60721-3-3 szerint
Veszélyes helyszín: class I division 2
