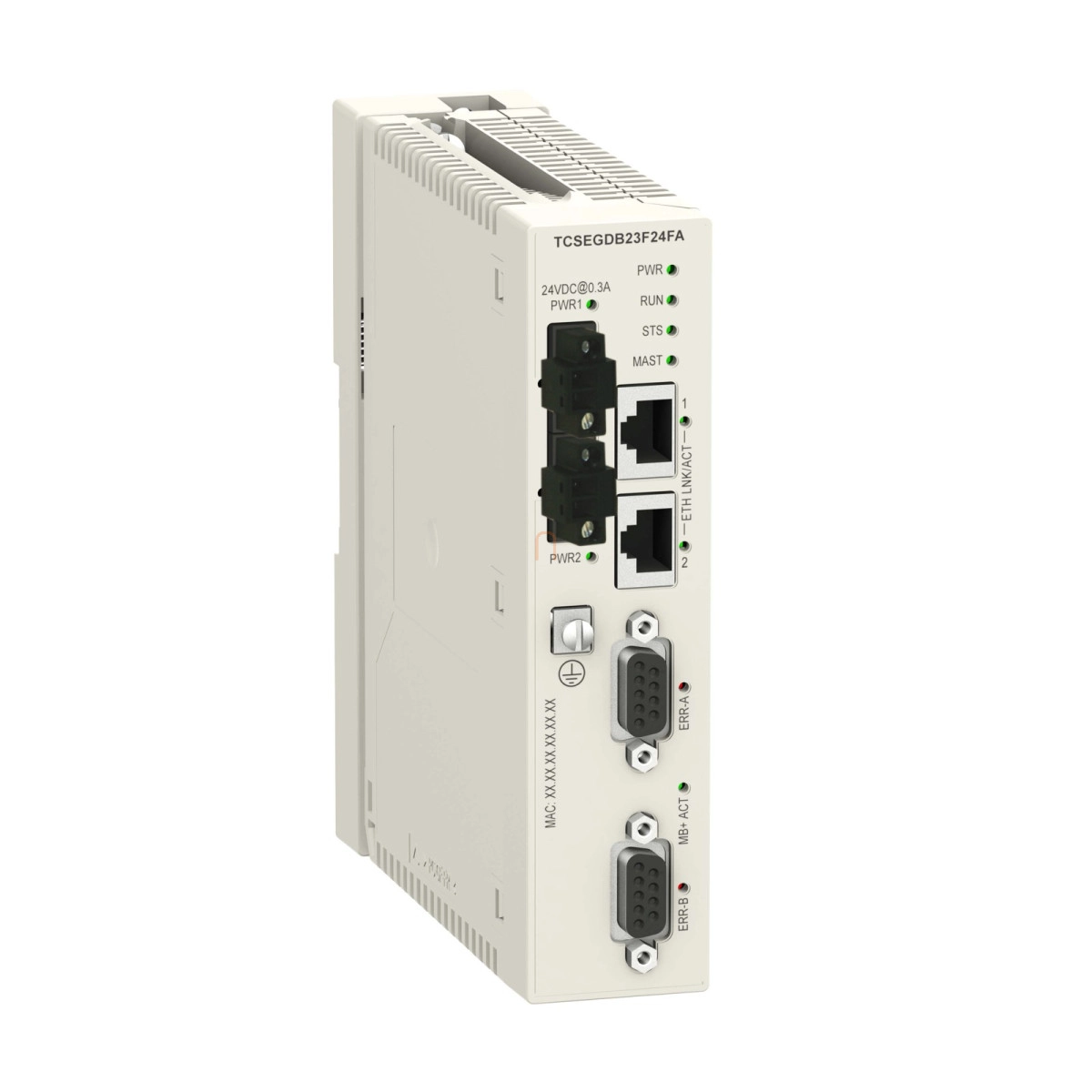

A Schneider Electric TCSEGDB23F24FK Modbus Plus proxy modul egy professzionális ipari kommunikációs eszköz, amely a Modicon X80 sorozat részeként kiváló megoldást kínál az Ethernet Modbus TCP és a Modbus Plus hálózatok közötti átjáráshoz. Ez a konformal bevonattal ellátott modul kifejezetten a Modicon M340 automatizálási platformmal való használatra tervezték, biztosítva a zökkenőmentes integrációt a meglévő rendszerekkel.
A TCSEGDB23F24FK modul fizikai interfészként 10/100BASE-T és RS485 kapcsolatokat használ, ami kiváló rugalmasságot biztosít különböző hálózati környezetekben. A Modbus Plus hálózathoz token ring hozzáférési módszert, míg a Modbus TCP-hez CSMA/CD módszert alkalmaz. A modul támogatja a Modbus Plus egyszeres csavart érpáras kábeleket, valamint a Modbus TCP kategória 5 árnyékolt csavart érpáras (STP) kábeleket is, így biztosítva a megfelelő átviteli minőséget.
A kommunikációs sebességek tekintetében a TCSEGDB23F24FK Modbus Plus esetén 1 Mbit/s sebességet biztosít 450 méter buszra szegmensenként, illetve 1800 méter buszra 3 ismétlővel. A Modbus TCP esetében 10-100 Mbit/s sebesség érhető el 100 méter buszhosszal ismétlő nélkül. A modul képes akár 128 szerver eszközt is kezelni, ami kiváló skálázhatóságot biztosít a nagyobb rendszerek számára. A modul különféle kommunikációs szolgáltatásokat kínál, mint például Modbus TCP és Modbus Plus üzenetküldés, konfigurációs vezérlés, diagnosztika, Modbus Plus szerver (PLC által szkennelt), FDR, SNMP hálózati menedzsment, olvasás/írás változók, globális adatok és peer cop párbeszéd.
A csatlakozási lehetőségek terén a modul 2 Ethernet TCP/IP RJ45 csatlakozóval rendelkezik a Modbus TCP számára, valamint 2 Modbus SUB-D 9 csatlakozóval a Modbus Plus számára. Az eszköz áramfogyasztása 300 mA 24 V DC külső tápellátással. Fizikai formátuma standard, ami megkönnyíti a rack-be való beszerelését.
A Schneider Electric TCSEGDB23F24FK modul kiemelkedő környezeti paraméterekkel rendelkezik, működési hőmérséklet tartománya -25°C és 70°C között van, míg tárolási hőmérséklet tartománya -45°C és 85°C között található. Relatív páratartalom tekintetében 10% és 95% között működőképes, kondenzáció nélkül. A modul maximum 2000 méteres tengerszint feletti magasságig használható, és Humiseal 1A33 konformal bevonattal rendelkezik a védelem érdekében.
Schneider Electric TCSEGDB23F24FK Modbus Plus proxy modul műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Termék típus: Modbus Plus proxy modul
Szerkezet típus: Ipari busz
Kommunikációs jellemzők
Kommunikációs átjáró: Ethernet Modbus TCP és Modbus Plus között
Termék kompatibilitás: M340 PLC
Fizikai interfész: 10/100BASE-T, RS485
Hozzáférési módszer: Token ring Modbus Plus, CSMA/CD Modbus TCP
Átviteli közeg: Modbus Plus egyszeres csavart érpáras kábel, Modbus TCP kategória 5 árnyékolt csavart érpár (STP)
Átviteli jellemzők
Átviteli sebesség: 1 Mbit/s, 450 m busz Modbus Plus esetén szegmensenként
1 Mbit/s, 1800 m busz Modbus Plus esetén 3 ismétlővel
10...100 Mbit/s, 100 m busz Modbus TCP esetén ismétlő nélkül
Szerver eszközök száma: 128
Kommunikációs szolgáltatások
Modbus TCP üzenetküldés
Modbus Plus üzenetküldés
Konfigurációs vezérlés
Diagnosztika
Modbus Plus szerver (PLC által szkennelt)
FDR
SNMP hálózati menedzsment
Olvasás/írás változók
Globális adatok
Peer cop párbeszéd
Csatlakozások
Integrált csatlakozási típus: 2 Ethernet TCP/IP - RJ45 Modbus TCP számára
2 Modbus - SUB-D 9 Modbus Plus számára
Áramfogyasztás: 300 mA 24 V DC külső
Modul formátum: Standard
Környezeti jellemzők
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -45...85 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
Üzemeltetési magasság: <= 2000 m
Védőkezelés: Konformal bevonat Humiseal 1A33
Fizikai méretek
Szélesség: 40.39 mm
Magasság: 150 mm
Mélység: 116.7 mm
Fontos megjegyzés
Megszűnés dátuma: 2026. december 31.
Szerviz vége dátum: 2034. december 31.
