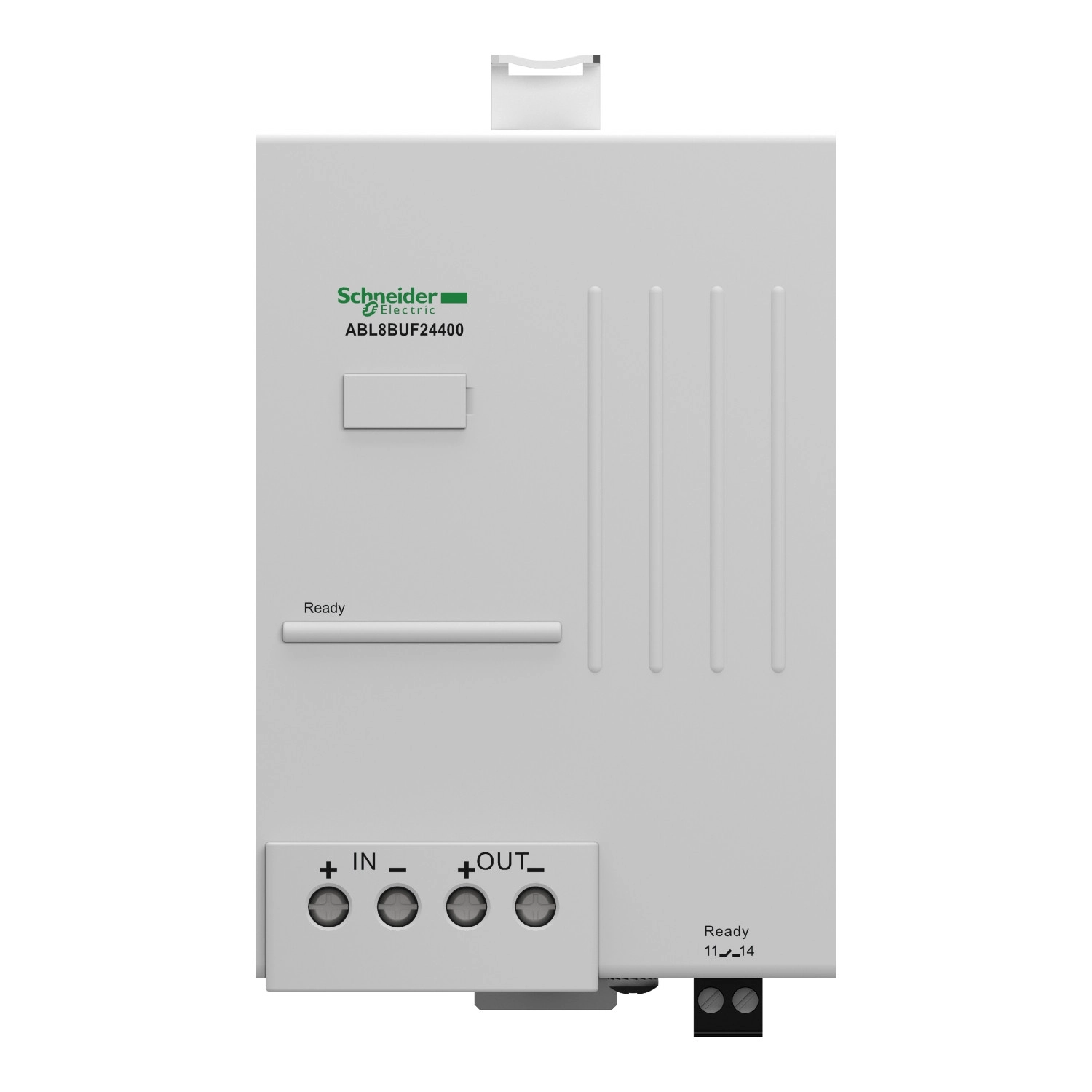

Schneider Electric Phaseo ABL7, ABL8 - ABL8BUF24400 - kiegészítő, buffer modul, 40A (ABL8RP/ALB8WPS tápegységekhez)
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A modul 24-28,8V DC bemeneti feszültségtartományban működik, és képes maximum 40A kimeneti áramot biztosítani. Amikor a hálózati feszültség rendben van, a kimenet nominális üzemmódban Uin-0,25V feszültséget szolgáltat, buffer üzemmódban pedig Uin-1V értéket. A buffer funkció lehetővé teszi, hogy 40A terhelés mellett is 0,1 másodperces, míg alacsonyabb, 0,5A-es terhelésnél akár 6 másodperces áthidalási időt biztosítson áramkimaradás esetén. Ez elegendő idő lehet a vezérlőrendszerek szabályos leállításához vagy a kritikus adatok mentéséhez.
A Phaseo ABL8BUF24400 modul számos védelmi funkcióval rendelkezik: túlterhelés elleni védelem (45A felett aktiválódik), rövidzárlat elleni védelem (amely tápellátott üzemmódban automatikusan visszaáll), valamint alulfeszültség elleni védelem (amely akkor lép működésbe, ha a feszültség 19V alá csökken). A készülék csatlakoztatása egyszerűen megoldható a csavaros sorkapcsokkal, mind a bemenet, mind a kimenet esetében 2 x 0,5...2 x 10 mm² (AWG 20...AWG 8) kapacitással. A diagnosztikai relé csatlakoztatásához eltávolítható csavaros sorkapocs áll rendelkezésre, 1 x 2,5 mm² (AWG 14) kapacitással.
A felszerelés rugalmas, mivel a modul 35 mm-es szimmetrikus DIN sínre pattintható, és mind vízszintes, mind függőleges üzemi pozícióban használható. A kimenetek párhuzamosan kapcsolhatók, maximum két buffer modul kimenete köthető párhuzamosan a teljesítmény növeléséhez. Az eszköz működési magassága maximum 2000 méter, és CE jelöléssel rendelkezik, ami garantálja, hogy megfelel az európai biztonsági és EMC szabványoknak.
A modul különböző elektromágneses zavarvédelmi teszteknek is megfelel, beleértve az elektrosztatikus kisüléseket (IEC 61000-4-2), az indukált elektromágneses mezőket (IEC 61000-4-6, 3. szint), a sugárzott elektromágneses mezőket (IEC 61000-4-3, 3. szint), a gyors tranzienseket (IEC 61000-4-4, 3. szint) és a túlfeszültség elleni védelmet (IEC 61000-4-5, 2. szint). Ezek mellett megfelel az EN 55022 B osztályú vezetett/sugárzott kibocsátási követelményeknek is. A működési állapot jelzésére egy zöld LED és egy relé szolgál, amelyek a "buffer ready" állapotot jelzik.
Schneider Electric Phaseo ABL7, ABL8 - ABL8BUF24400 műszaki adatok
Főbb jellemzők
Termékcsalád: Phaseo
Terméktípus: Buffer modul
Bemeneti feszültség: 24...28,8 V DC
Kimeneti feszültség: (Uin-0,25) V nominális üzemmódban DC, (Uin-1) V buffer üzemmódban DC
Maximális kimeneti áram: 40 A
Áthidalási idő: 0,1 s 40 A-nél, 6 s 0,5 A-nél
Kiegészítő jellemzők
Bemeneti feszültség határértékek: 22...30 V
Maximális teljesítmény disszipáció: 15 W
Aktiválási küszöbérték: (Uin-1) V és minimum 22 V
Töltési idő: 25 s
Kimeneti csatornák száma: 1
Áramfelvétel: 0,6 A terhelés alatt, 0,1 mA terhelés nélkül, <= 40,6 A
Kimeneti védelem típusa: Túlterhelés ellen (> 45 A), Rövidzárlat ellen (tápellátott módban, automatikus visszaállás), Alulfeszültség ellen (lekapcsolás ha U < 19 V)
Csatlakozók - sorkapcsok: Bemeneti csatlakozáshoz: csavaros kapocs, csatlakozási kapacitás: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8. Kimeneti csatlakozáshoz: csavaros kapocs, csatlakozási kapacitás: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8. Diagnosztikai reléhez: eltávolítható csavaros sorkapocs, csatlakozási kapacitás: 1 x 2,5 mm² AWG 14

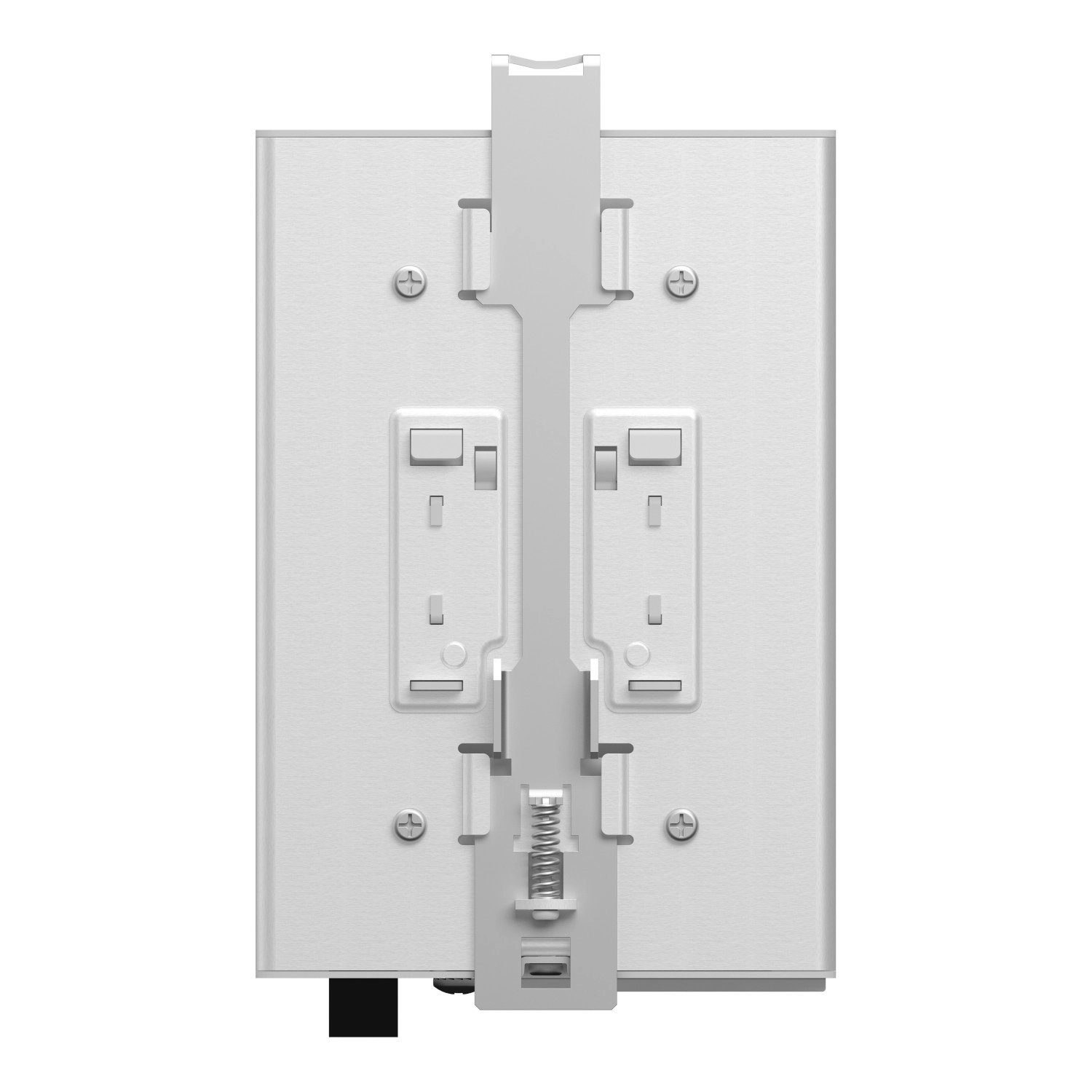

Rögzítési mód: Kapcsokkal 35 mm-es szimmetrikus DIN sínre, vízszintes vagy függőleges működési pozícióban
Kimeneti csatolás: Párhuzamos
Működési magasság: 2000 m
Jelölés: CE
Helyi jelzések
Jelzőfények: 1 LED (zöld) a buffer készenlét jelzésére
Relé: 1 relé a buffer készenlét jelzésére
Környezeti adatok
Nettó tömeg: 1,2 kg
Terméktanúsítványok: RCM, EAC
Szabványok: UL 508, CSA C22.2 No 60950-1
Működési környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Környezeti jellemzők: EMC megfelel az IEC 61000-6-3 szabványnak, EMC megfelel az IEC 61000-6-2 szabványnak, Biztonság megfelel az IEC 60950-1 szabványnak, Biztonság megfelel az EN/IEC 61204-3 szabványnak
IP védettségi fokozat: IP20 az IEC 60529 szerint
Dielektromos szilárdság: 500 V a bemenet és a föld között, 500 V a kimenet és a föld között
Túlfeszültségi kategória: II. osztály a VDE 0106-1 szerint
Relatív páratartalom: 0...90% működés közben, 0...95% tárolás során
MTBF megbízhatóság: 1119603 óra 24 V DC-nél UTE C80-810 számítási módszerrel
Rezgésállóság: 2 gn (f= 11,9...150 Hz) az IEC 61131-2 szerint, 3,5 mm (f= 3...11,9 Hz) az IEC 61131-2 szerint
