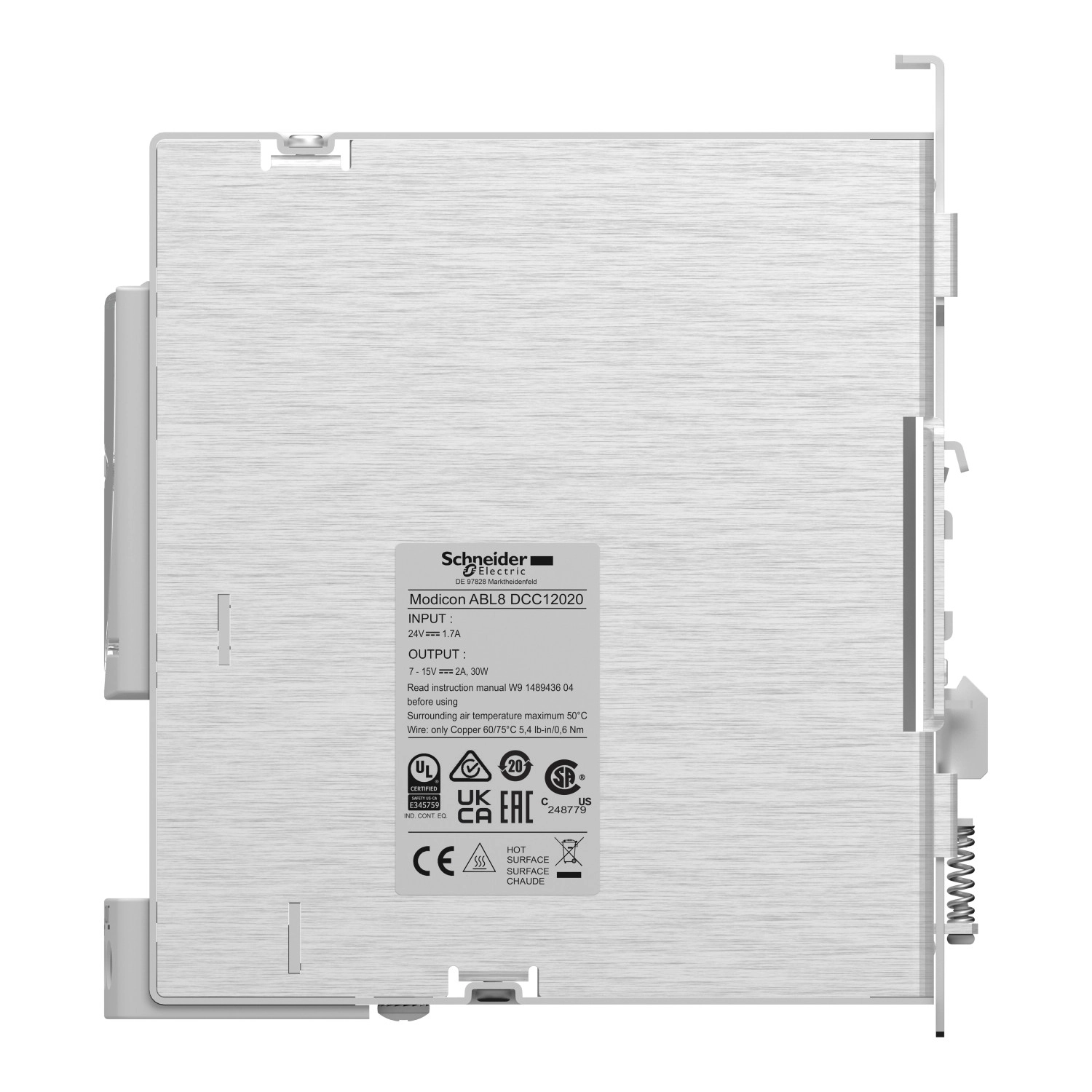

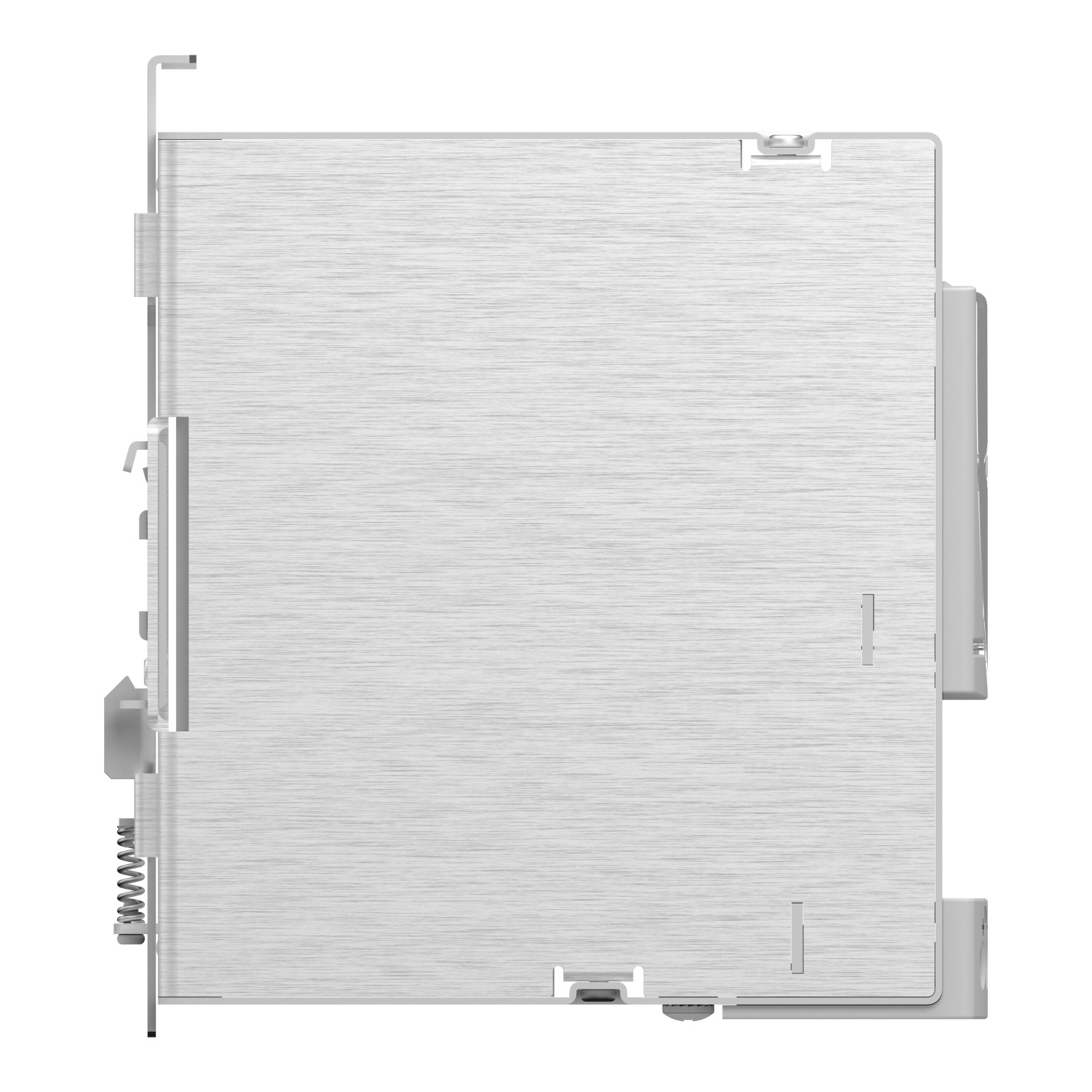

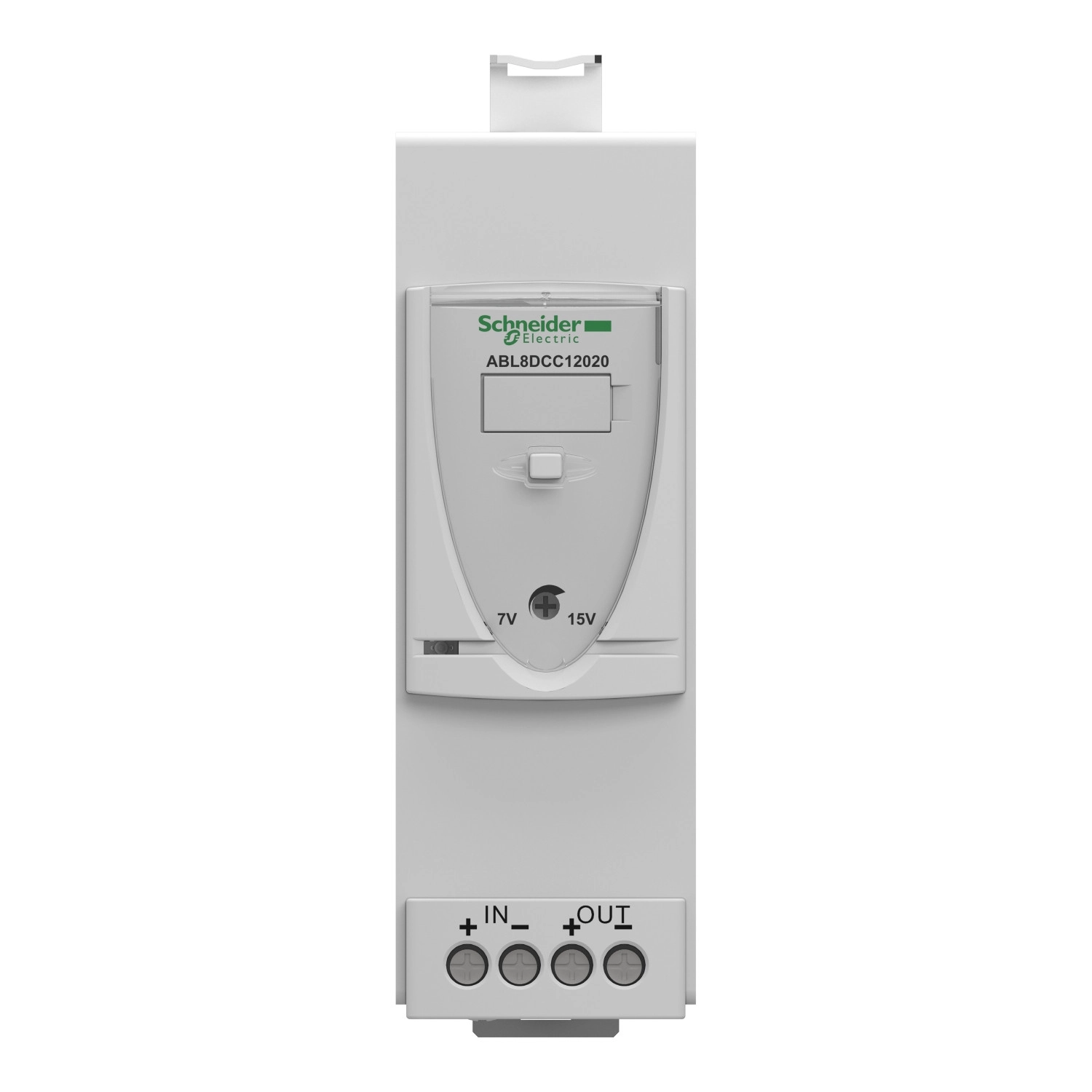

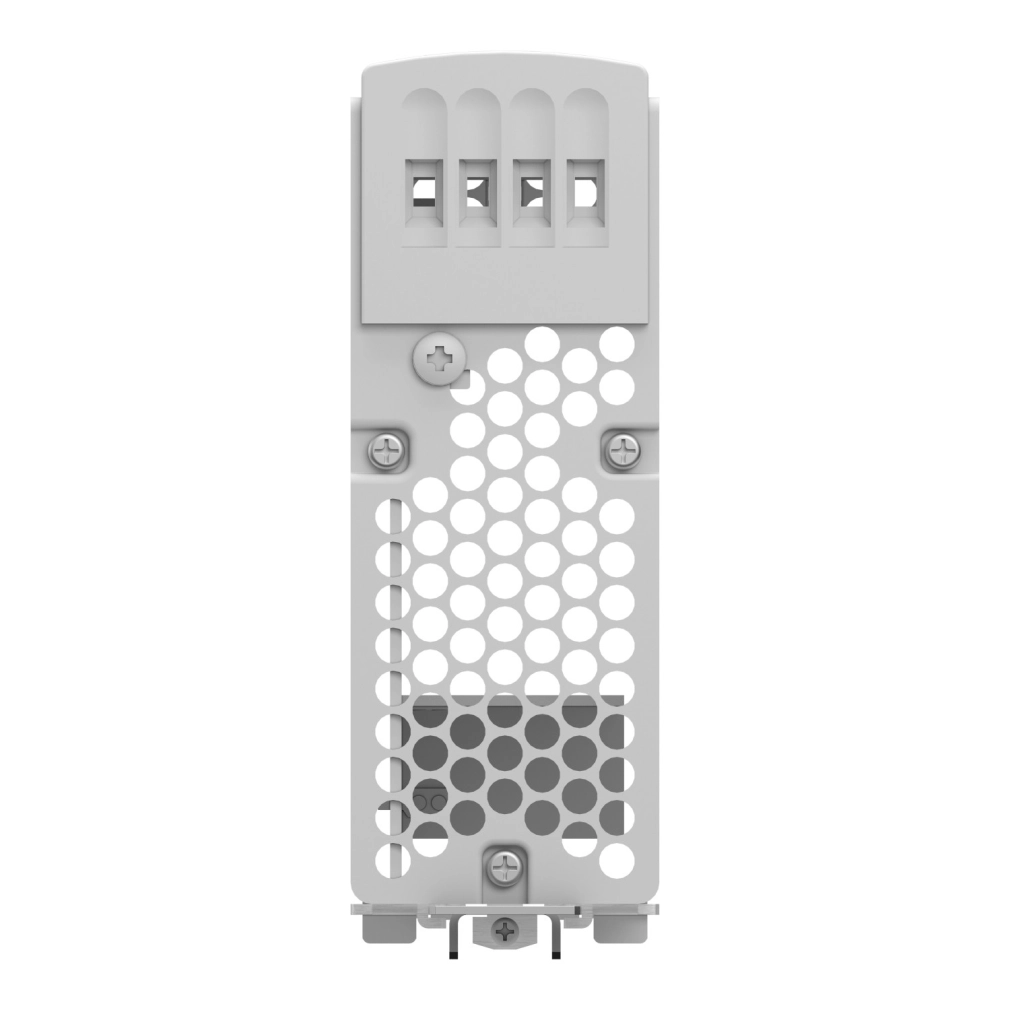

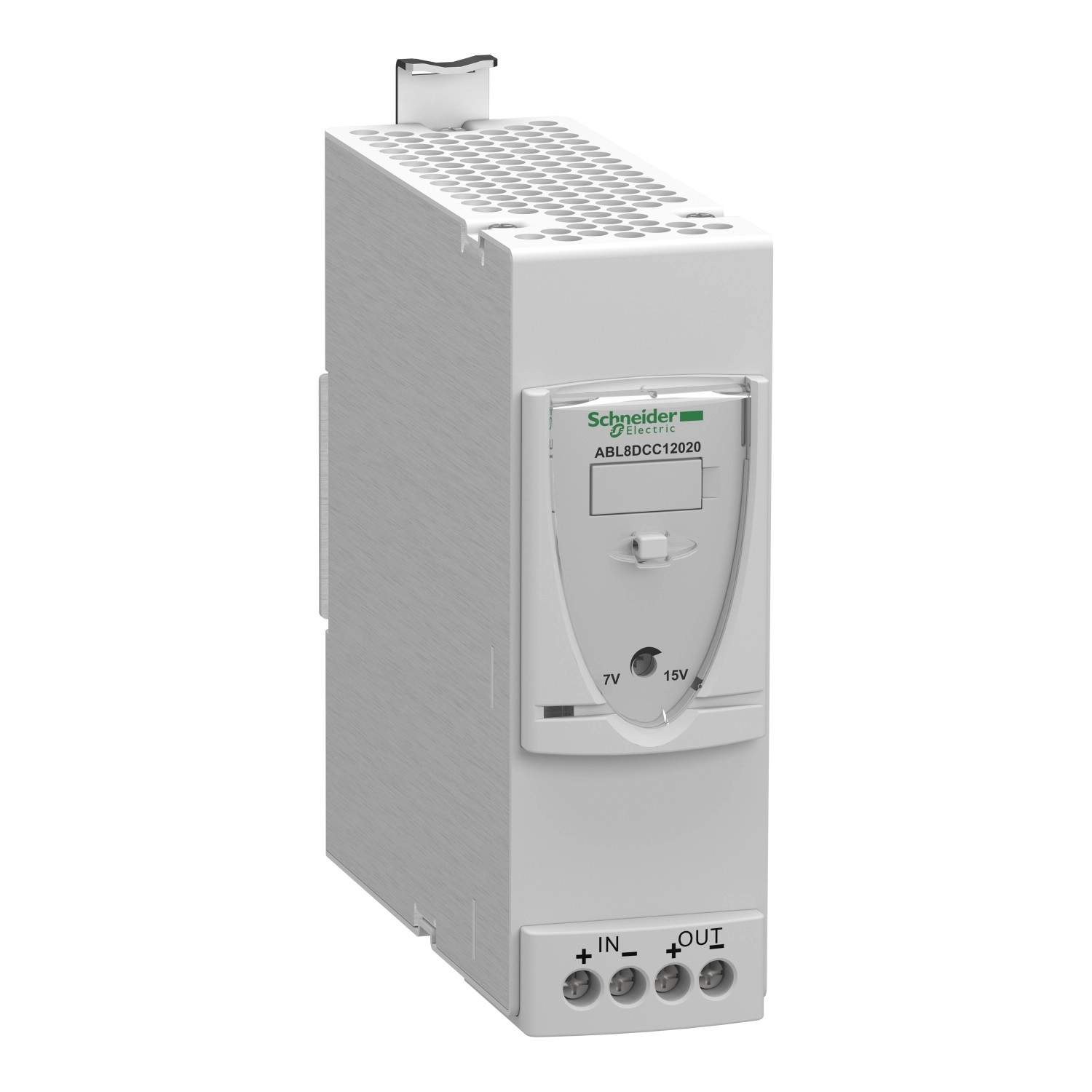

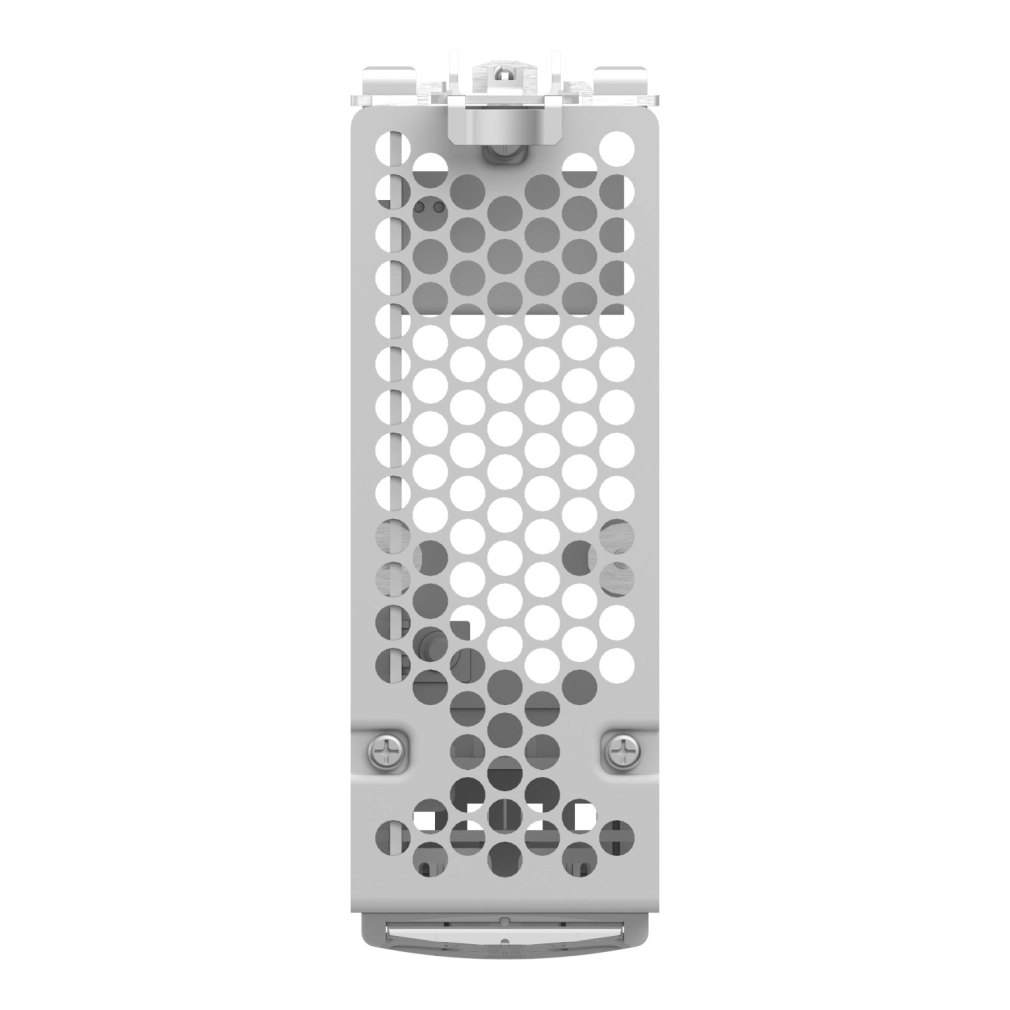

Schneider Electric Phaseo ABL7, ABL8 - ABL8DCC12020 - Phaseo kiegészítő, DC/DC konverter, 24/7…15VDC, 2A (ABL8RP/ABL8WPS tápegységekhez)
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ABL8DCC12020 konverter modul 24W névleges teljesítménnyel rendelkezik, és 24-28,8V DC bemeneti feszültségtartományban működik, miközben stabil 12V DC kimeneti feszültséget szolgáltat 2A áramerősséggel. A készülék különösen hatékony megoldás a szabályozott kapcsolóüzemű tápegységek (SMPS) kiegészítéseként, tökéletesen integrálható a meglévő rendszerekbe. A konverter működési hatásfoka kiemelkedő, 82%-os, ami jelentősen csökkenti a hőveszteséget és az energiafogyasztást.
A Schneider Electric ABL8DCC12020 kiváló védelmi funkciókkal rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. A bemeneti oldalon fordított polaritás elleni védelemmel van ellátva, míg a kimeneti oldalon túlterhelés, túlfeszültség és rövidzár elleni védelemmel rendelkezik, mindegyik automatikus visszaállítási technológiával. A túlfeszültség elleni védelem akkor lép működésbe, ha a kimeneti feszültség meghaladja a 7,8V-ot. A kimeneti feszültség szabályozása kiváló, a vonal- és terhelésszabályozás mindössze 1-3% közötti, a maradék hullámosság pedig nem haladja meg a 100mV-ot, ami precíz működést tesz lehetővé érzékeny elektronikai eszközök esetében is.
A telepítés rendkívül egyszerű, az eszköz 35 mm-es szimmetrikus DIN sínre rögzíthető, és mind vízszintes, mind függőleges működési pozícióban használható. A be- és kimeneti csatlakozások csavaros típusú sorkapcsokkal vannak megoldva, amelyek 2 x 0,5...2 x 4 mm² keresztmetszetű vezetékek fogadására alkalmasak (AWG 24...AWG 10). Az eszköz kompakt méretének köszönhetően nem foglal sok helyet a kapcsolószekrényben. A működési állapotot egy zöld LED jelzi, amely akkor világít, ha a kimeneti feszültség meghaladja a 6V-ot, így könnyen ellenőrizhető a megfelelő működés.
Az ABL8DCC12020 konverter modul széles működési hőmérséklet-tartománnyal rendelkezik (-25...60°C), így különböző környezeti feltételek mellett is megbízhatóan működik. IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A készülék számos nemzetközi szabványnak és előírásnak megfelel, köztük az elektromágneses kompatibilitásra (EMC) vonatkozó szigorú követelményeknek is. A termék nemzetközi tanúsítványokkal rendelkezik, beleértve az RCM, EAC, cCSAus és UL tanúsítványokat, ami bizonyítja a magas minőségi és biztonsági szintjét. Az ABL8DCC12020 tökéletes választás ipari automatizálási rendszerekhez, vezérlőberendezésekhez és egyéb olyan alkalmazásokhoz, ahol stabil és megbízható 12V DC tápellátásra van szükség.
Schneider Electric Phaseo ABL7, ABL8 - ABL8DCC12020 -Phaseo kiegészítő, DC/DC konverter, 24/7…15VDC, 2A (ABL8RP/ABL8WPS tápegységekhez) műszaki adatok
Általános jellemzők
Termékcsalád: Phaseo Universal
Termék vagy komponens típus: Konverter modul
Névleges teljesítmény: 24 W
Bemeneti feszültség: 24...28,8 V DC
Kimeneti feszültség: 12 V DC
Tápegység kimeneti áram: 2 A
Kiegészítő jellemzők
Bemeneti feszültség határértékek: 22...30 V
Hatékonyság: 82 %
Teljesítmény disszipáció: 4 W
Bemeneti védelem típusa: Fordított polaritás elleni védelem
Kimeneti feszültség határértékek: 7...15 V
Vonal és terhelés szabályozás: 1...3 %
Maradék hullámosság: <= 100 mV
Kimeneti védelem típusa: Túlterhelés elleni, védelmi technológia: automatikus visszaállítás
Túlfeszültség elleni, védelmi technológia: kioldás ha U > 7,8 V, automatikus visszaállítás
Rövidzár elleni, védelmi technológia: automatikus visszaállítás
Csatlakozások - sorkapcsok: Bemeneti csatlakozáshoz: csavaros típusú sorkapcsok, csatlakozási kapacitás: 2 x 0,5...2 x 4 mm² AWG 24...AWG 10
Kimeneti csatlakozáshoz: csavaros típusú sorkapcsok, csatlakozási kapacitás: 2 x 0,5...2 x 4 mm² AWG 24...AWG 10
Rögzítési mód: Kapcsokkal 35 mm szimmetrikus DIN sínre, üzemelési pozíció: vízszintes
Kapcsokkal 35 mm szimmetrikus DIN sínre, üzemelési pozíció: függőleges
Üzemelési magasság: 2000 m
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemelés során: -25…60 °C
Környezeti levegő hőmérséklet tárolás során: -40…85 °C
Relatív páratartalom: 0…90 % üzemelés során
0…95 % tárolás során
Túlfeszültség kategória: 3. osztály
Rezgésállóság: 2 gn (f= 11,9…150 Hz) az IEC 61131-2 szerint
3,5 mm (f= 3…11,9 Hz) az IEC 61131-2 szerint
Dielektromos szilárdság: 500 V bemenet és föld között
500 V bemenet és kimenet között
500 V kimenet és föld között
Jelzés
Helyi jelzés: 1 LED (zöld) a kimeneti feszültséghez (> 6 V)
