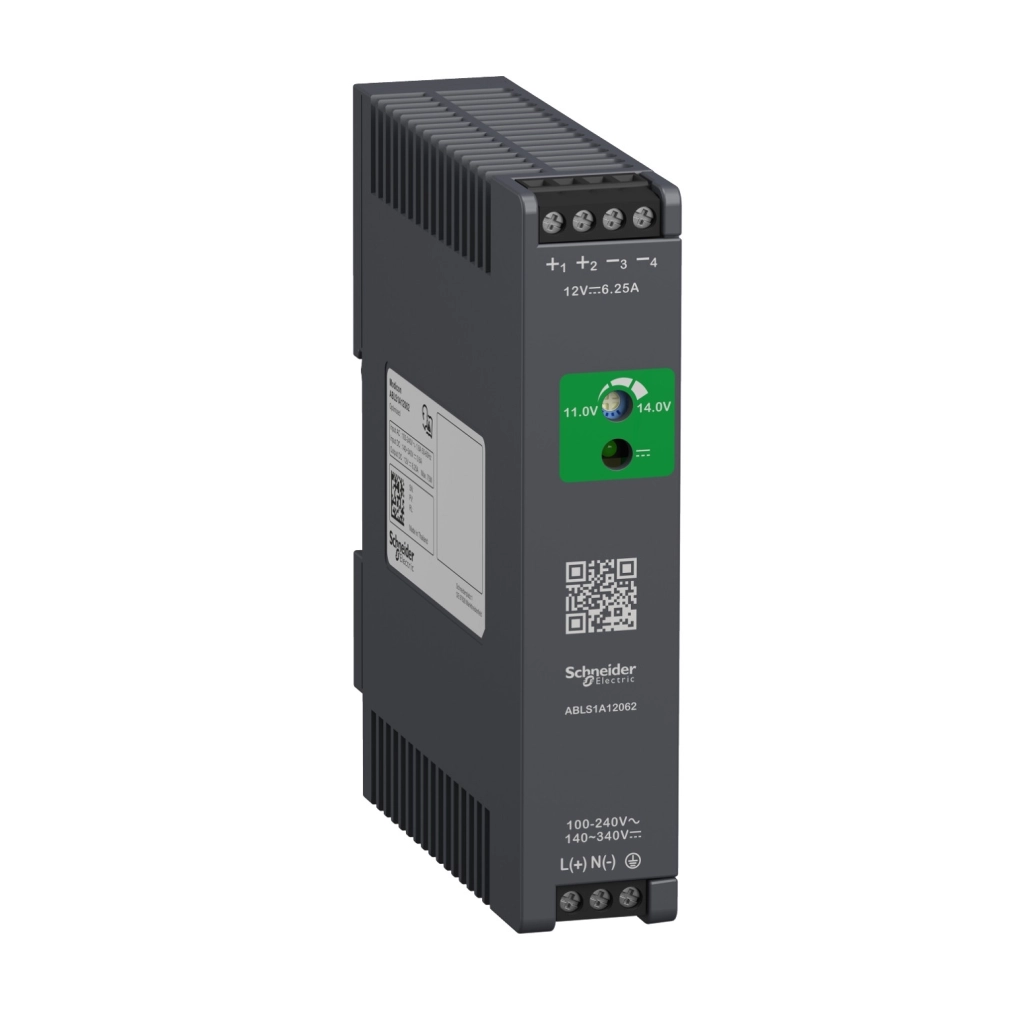

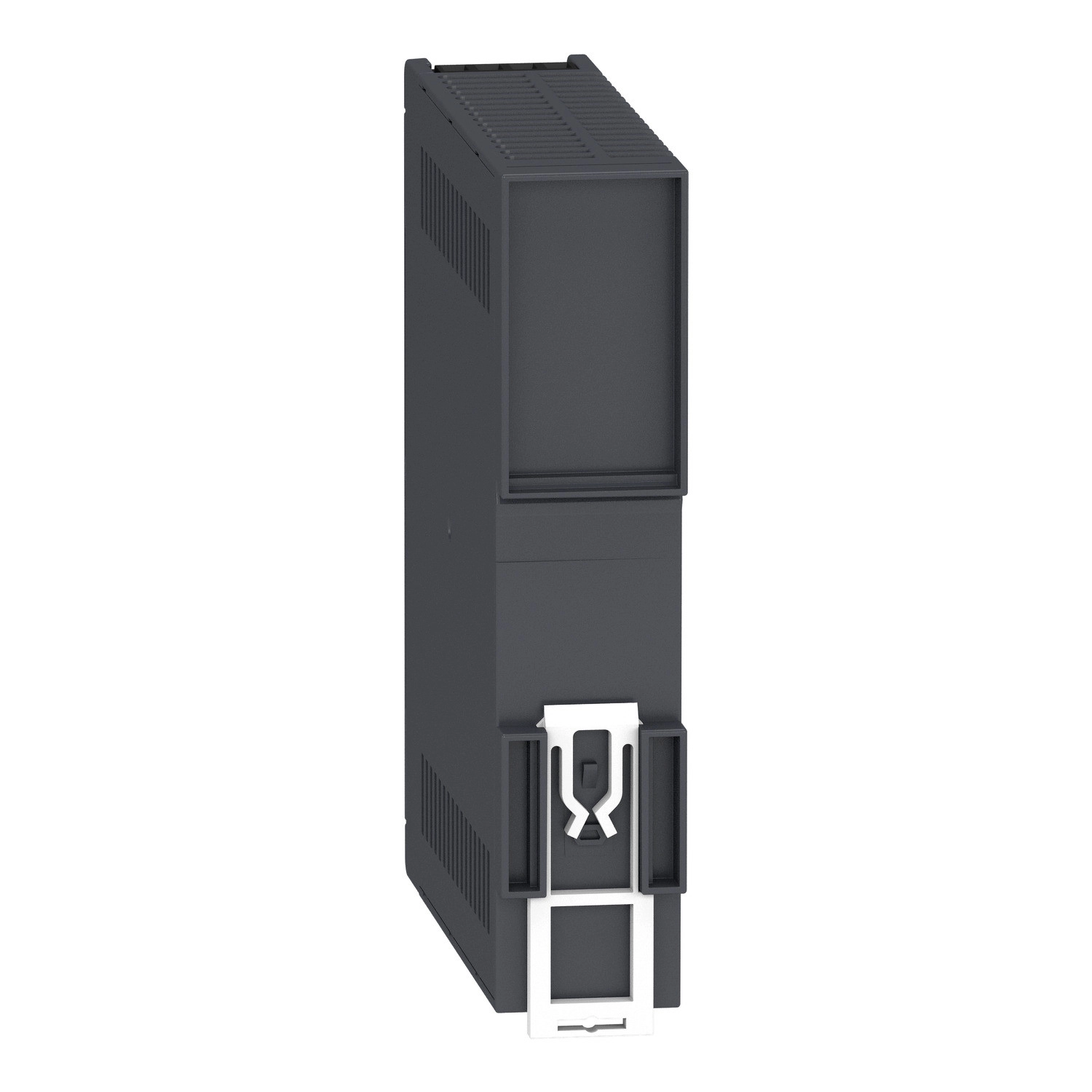

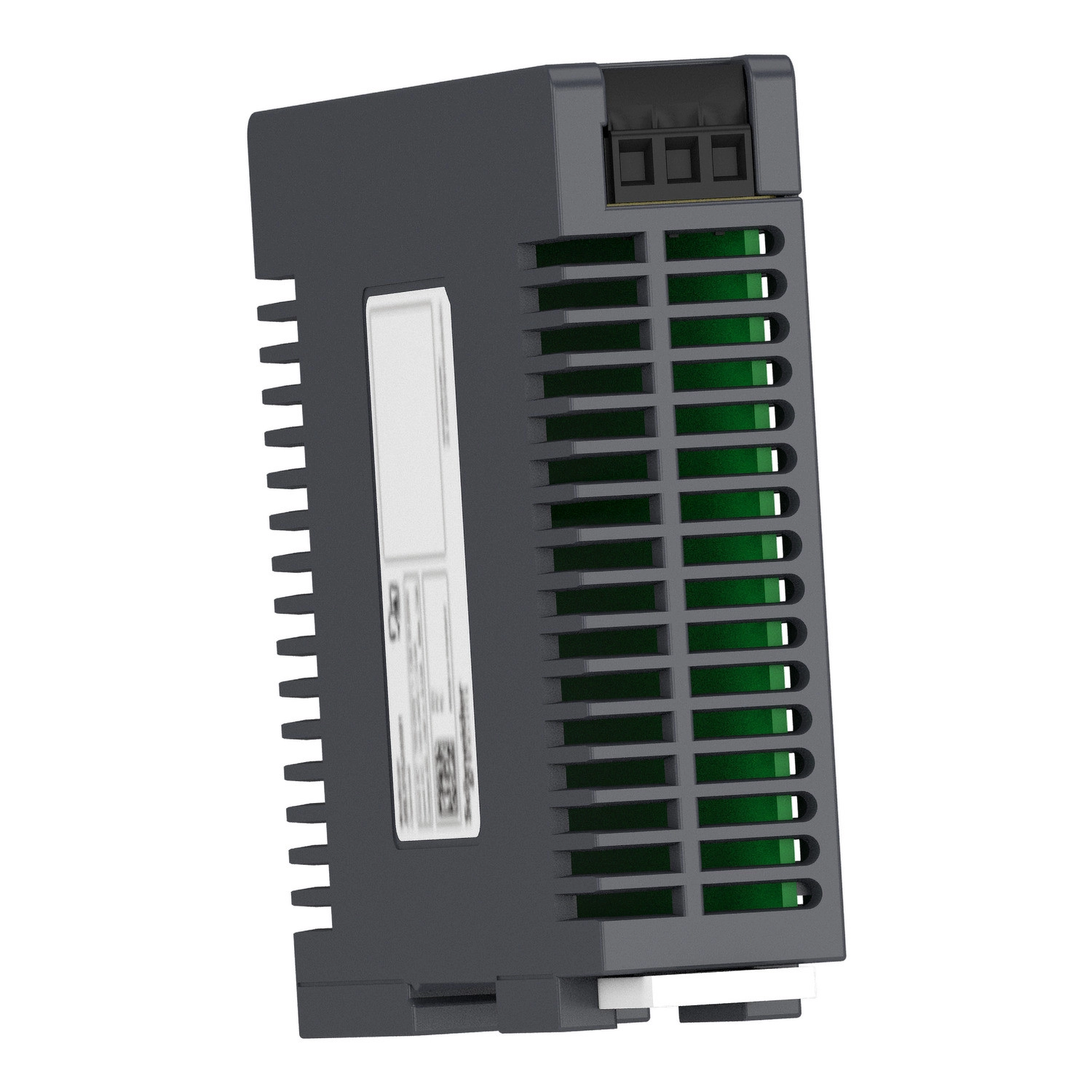

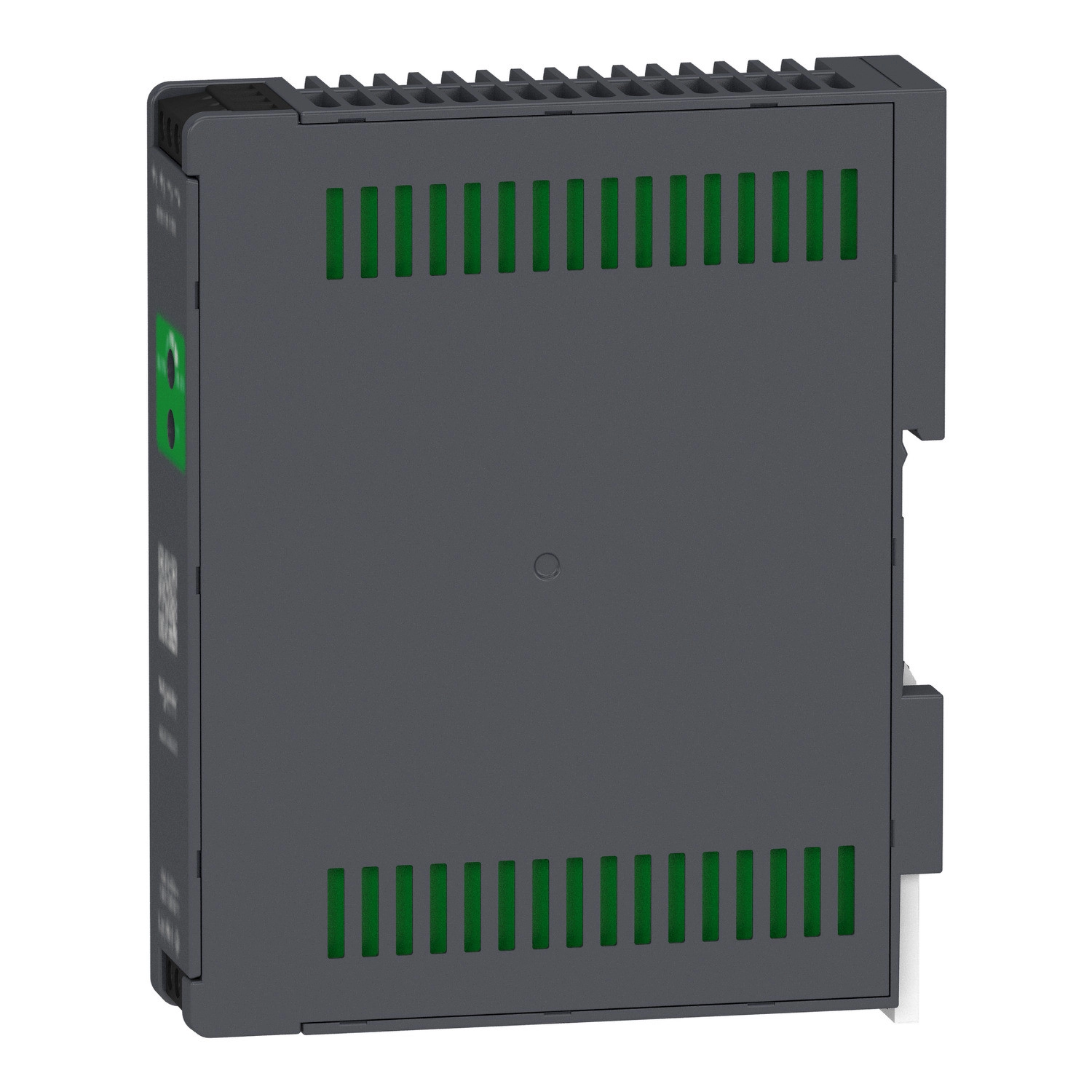

Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12062 - Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 12 VDC, 6,2 A, 75 W
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ABLS1A12062 tápegység 100-240 V AC egyfázisú vagy fázis-fázis közötti bemeneti feszültséggel működik, valamint elfogadja a 140-340 V DC bemenetet is, így rendkívül sokoldalúan használható. A 85-264 V AC bemenet akár hőmérséklet-csökkenés nélkül is működik, míg a DC bemenetnél a 120-375 V tartomány használható teljes teljesítménnyel. Ez a széles tartomány lehetővé teszi, hogy a tápegység különböző hálózati körülmények között megbízhatóan működjön, akár TN, TT vagy IT hálózati rendszerekben is. A 12 V DC kimeneti feszültség 6,25 A áramot biztosít, ami összesen 75 W névleges teljesítményt jelent. A kimeneti feszültség 11-14 V között állítható, ami lehetővé teszi a pontos beállítást az adott alkalmazáshoz.
Az ABLS1A12062 tápegység műszaki paraméterei impozánsak: 87%-os hatásfokkal működik 230 V AC bemeneti feszültségnél, ami energiahatékony működést biztosít. A készülék bekapcsolási ideje kevesebb mint 1,2 másodperc, továbbá kiváló feszültségtartó képességgel rendelkezik - áramkimaradás esetén több mint 20 ms 115 V AC, illetve több mint 40 ms 230 V AC bemeneti feszültség mellett. A maradékfeszültség hullámossága kevesebb mint 120 mV, ami stabil, tiszta DC kimenetet biztosít az érzékeny berendezések számára. A tápegység képes akár 5000 µF kapacitív terhelések indítására is, ami rugalmasságot nyújt különböző alkalmazásoknál. A védelmi funkciók kiemelkedőek: a készülék rendelkezik túlterhelés, rövidzárlat, túlmelegedés és túlfeszültség elleni védelemmel, így maximális biztonságot nyújt a csatlakoztatott berendezéseknek. Az integrált nem cserélhető 5 A-es biztosíték mellett a gyártó 20 A C jelleggörbés, 13 A B jelleggörbés vagy 10 A C jelleggörbés külső védelmet javasol.
A kompakt, DIN sínre szerelhető kivitel (27 mm szélesség, 123,6 mm magasság, 102 mm mélység) és a műanyag ház ideálissá teszi ipari környezetben való használatra. A tápegység különböző szerelési pozíciókban telepíthető, és a környezeti hőmérséklet függvényében akár -20 és +70°C között is használható. Fontos azonban figyelembe venni a hőmérséklet-függő terheléscsökkentési előírásokat a megbízható működés érdekében. A készülék az IP20 védettségi fokozatnak megfelelő, és akár 5000 m tengerszint feletti magasságig használható. A párhuzamos és soros csatlakozási lehetőségek tovább növelik a tápegység rugalmasságát, lehetővé téve több egység együttes használatát nagyobb teljesítményigény esetén. A készülék számos nemzetközi szabványnak megfelel, többek között az IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3 előírásainak, és rendelkezik CE, CUL, RCM, EAC és KC tanúsítványokkal.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12062 -Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 12 VDC, 6,2 A, 75 W műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon tápegység
Termék vagy alkatrész típusa: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Burkolat anyaga: Műanyag
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis közötti, 140...340 V DC
Névleges teljesítmény: 75 W
Kimeneti feszültség: 12 V DC
Tápegység kimeneti áram: 6,25 A
Kiegészítő jellemzők
Bemeneti feszültség határértékek: 85...264 V AC hőmérséklet csökkenés nélkül, 120...375 V DC hőmérséklet csökkenés nélkül
Névleges hálózati frekvencia: 50…60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem típusa: Integrált biztosíték (nem cserélhető) 5 A
Külső védelem (ajánlott): 20 A C jelleggörbe, 13 A B jelleggörbe, 10 A C jelleggörbe
Bekapcsolási áram: 40.0 A 115 V-nál, 80.0 A 230 V-nál
Teljesítménytényező: 0,55 115 V AC-nál, 0,45 230 V AC-nál
Hatásfok: 87 % 230 V AC-nál
Kimeneti feszültség beállítás: 11...14 V
Teljesítmény disszipáció: 16 W
Áramfelvétel: < 1,8 A 115 V AC, < 1 A 230 V AC, < 0,8 A 140 V DC
Bekapcsolási idő: < 1,2 s
Feszültségtartási idő: > 20 ms 115 V AC-nál, > 40 ms 230 V AC-nál
Indítás kapacitív terheléssel: 5000 µF
Maradékfeszültség hullámossága: < 120 mV
Átlagos hibamentes működési idő [MTBF]: 700000 óra 25 °C-on, teljes terhelésnél az SR 332 szerint
Kimeneti védelem
Túlterhelés és rövidzárlat ellen, védelmi technológia: automatikus visszaállítás
Túlmelegedés ellen, védelmi technológia: kézi visszaállítás
Túlfeszültség ellen, védelmi technológia: kézi visszaállítás
Csatlakozások és szabályozás
Csavaros csatlakozás: 0,5...2,5 mm², (AWG 20...AWG 14) kimenethez
Csavaros csatlakozás: 0,75...2,5 mm², (AWG 18...AWG 14) bemenethez
Vonal- és terhelésszabályozás: < 0,5 % 0-100 % terhelésnél 25 °C-on
< 1 % teljes feszültségtartományban vonali tápfeszültségnél 25 °C-on
Fizikai jellemzők
Állapotjelző LED: 1 LED (zöld) kimeneti feszültséghez
Mélység: 102 mm
Magasság: 123,6 mm
Szélesség: 27 mm
Tömeg: 0,22 kg
Telepítés és üzemeltetés
Kimeneti csatolás: Párhuzamos, Soros
Szerelési támogatás: TH35-15 típusú kalapsín az IEC 60715 szerint
TH35-7,5 típusú kalapsín az IEC 60715 szerint
Kettős profilú DIN sín
Tápellátás: SELV az IEC 60950-1 szerint
SELV az IEC 60204-1 szerint
SELV az IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet és kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20…-10 °C 1 % per °C áramcsökkentéssel, A szerelési pozíció < 2000 m
-10…40 °C csökkentés nélkül A szerelési pozíció 115 V AC < 2000 m
-10…50 °C csökkentés nélkül A szerelési pozíció 230 V AC < 2000 m
40…70 °C 1,67 % per °C áramcsökkentéssel A szerelési pozíció 115 V AC < 2000 m
50…70 °C 2,5 % per °C áramcsökkentéssel A szerelési pozíció 230 V AC < 2000 m
Elektromos áramütés elleni védelmi osztály: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2…9 Hz) az IEC 60068-2-6 szerint
10 m/s² (f= 9…200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi fokozat: IP20
Üzemi magasság: < 5000 m III-as túlfeszültség kategória
