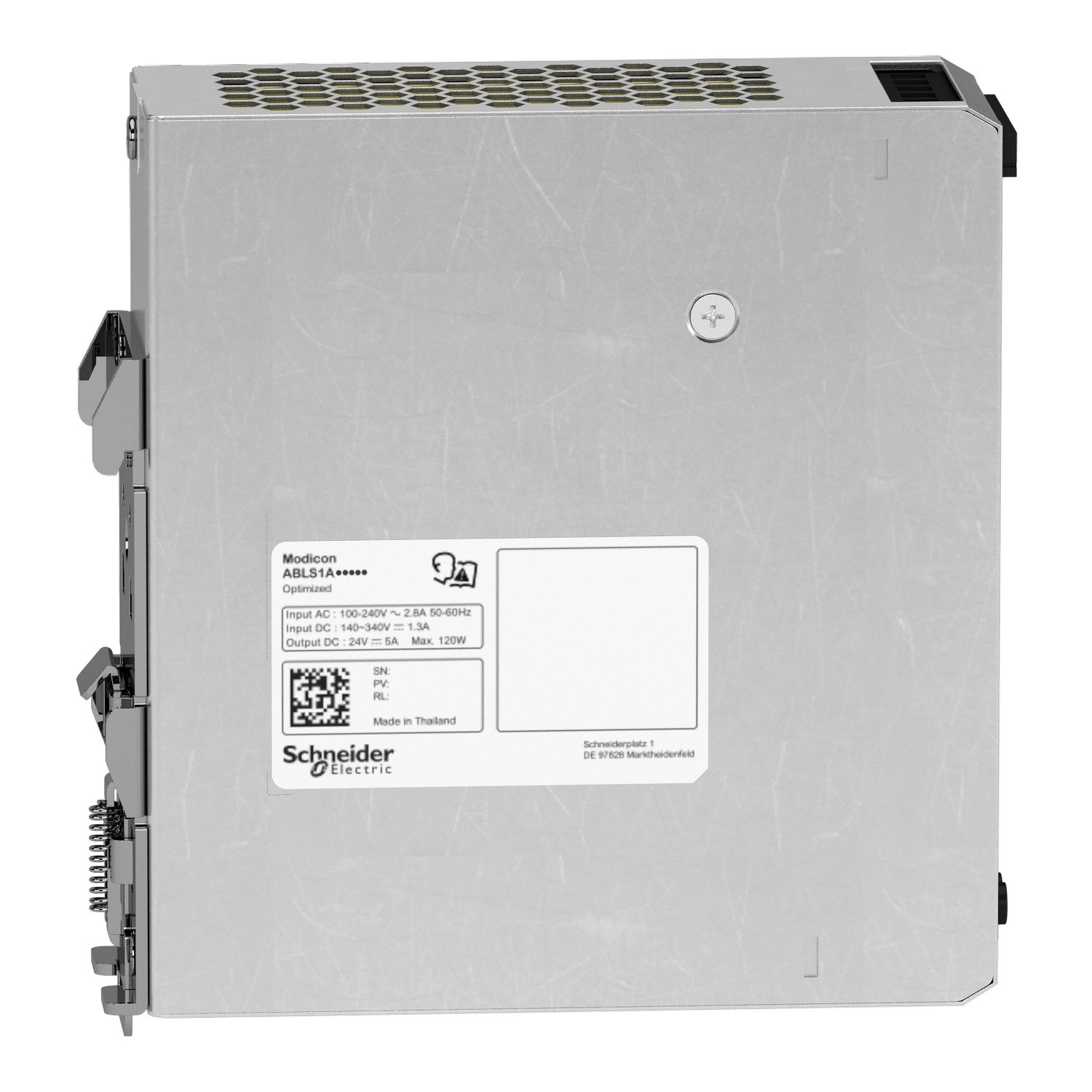

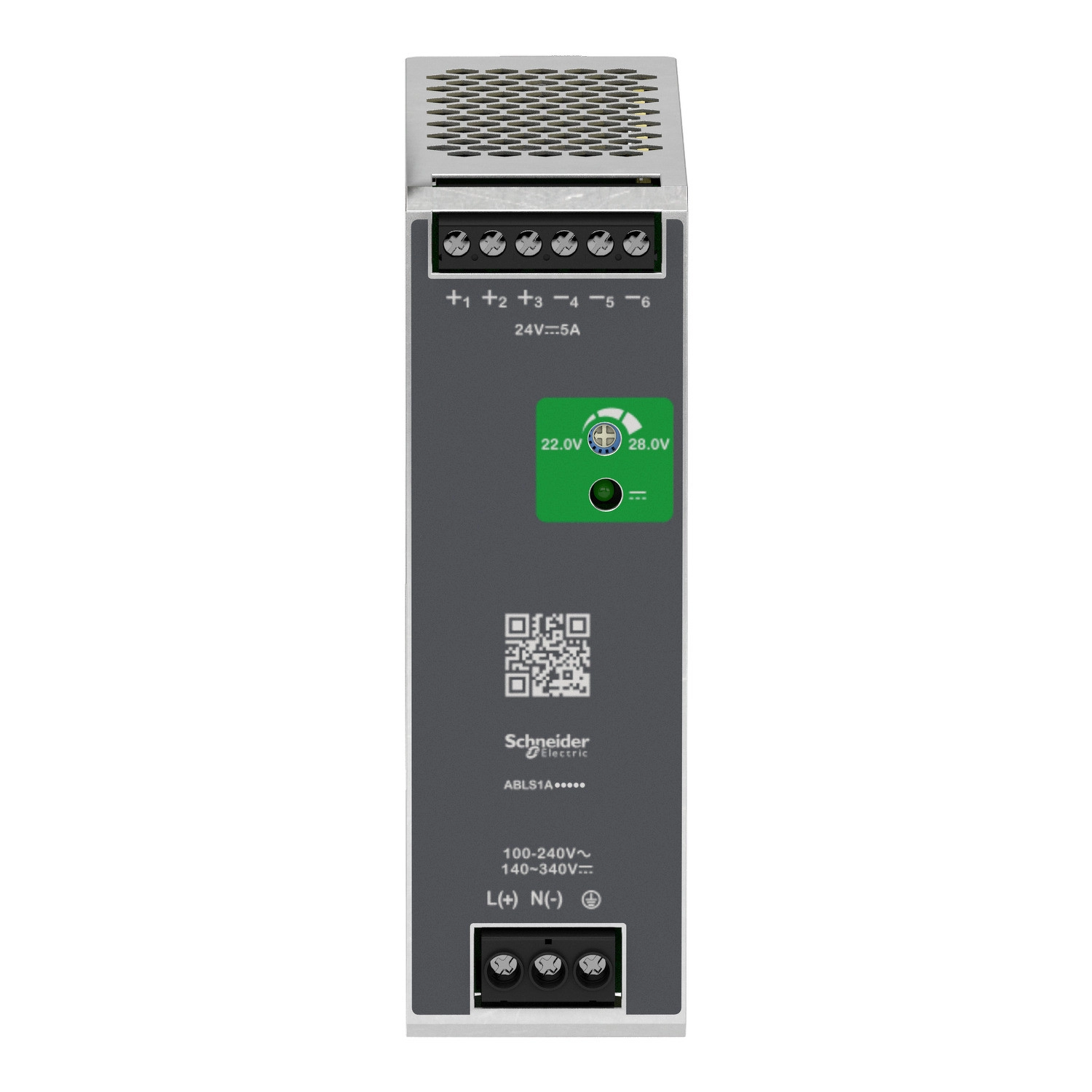

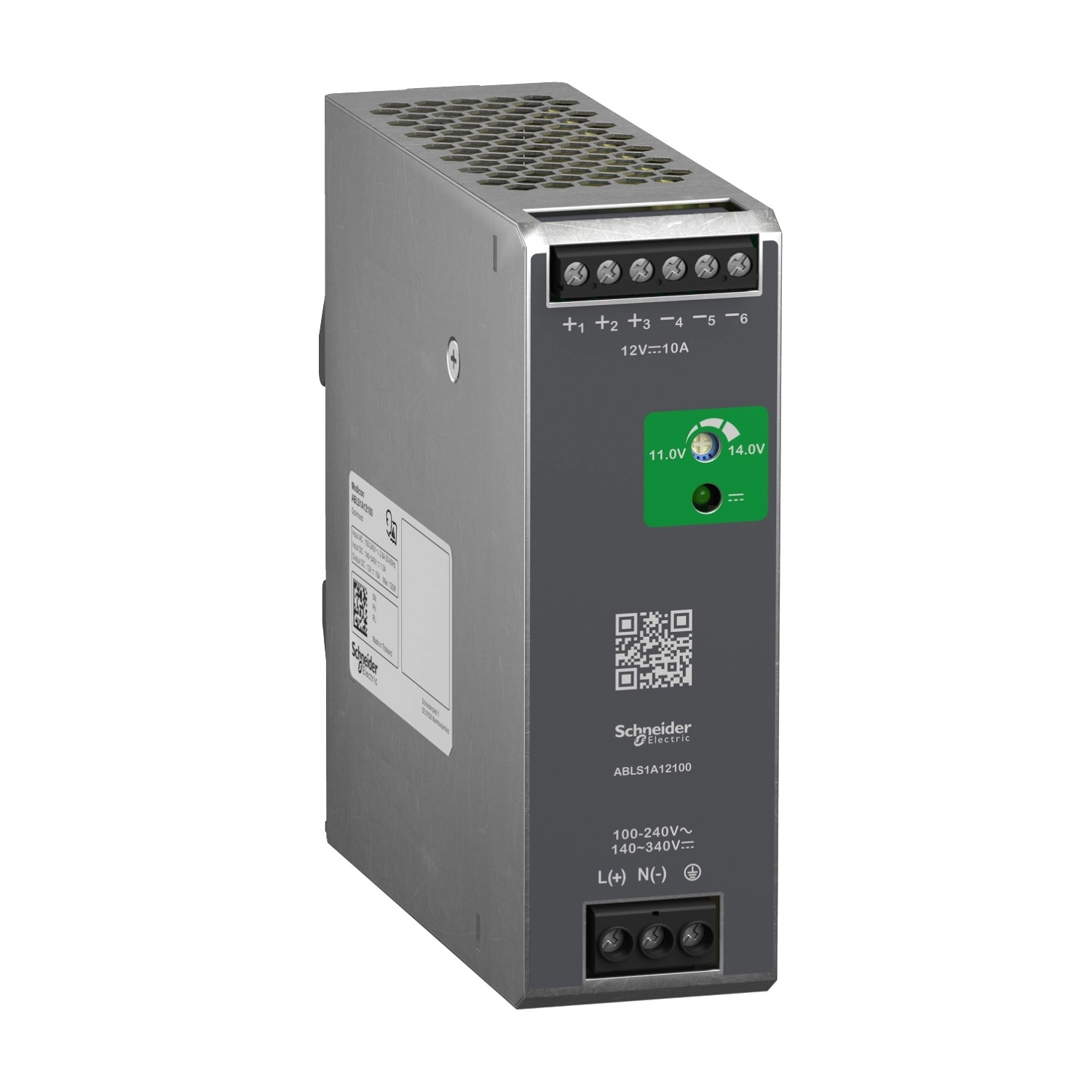

Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12100 - Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 12 VDC, 10 A, 120 W
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A tápegység rendkívül sokoldalú, hiszen széles bemeneti feszültségtartománnyal rendelkezik: 100-240 V AC egyfázisú vagy fázis-fázis közötti hálózatról, illetve 140-340 V DC tápforrásról is működtethető. Ez a rugalmasság lehetővé teszi, hogy különböző hálózati környezetekben is problémamentesen használhasd. A tápegység kompatibilis TN, TT és IT hálózati rendszerekkel egyaránt, így gyakorlatilag bármilyen elektromos infrastruktúrába beilleszthető.

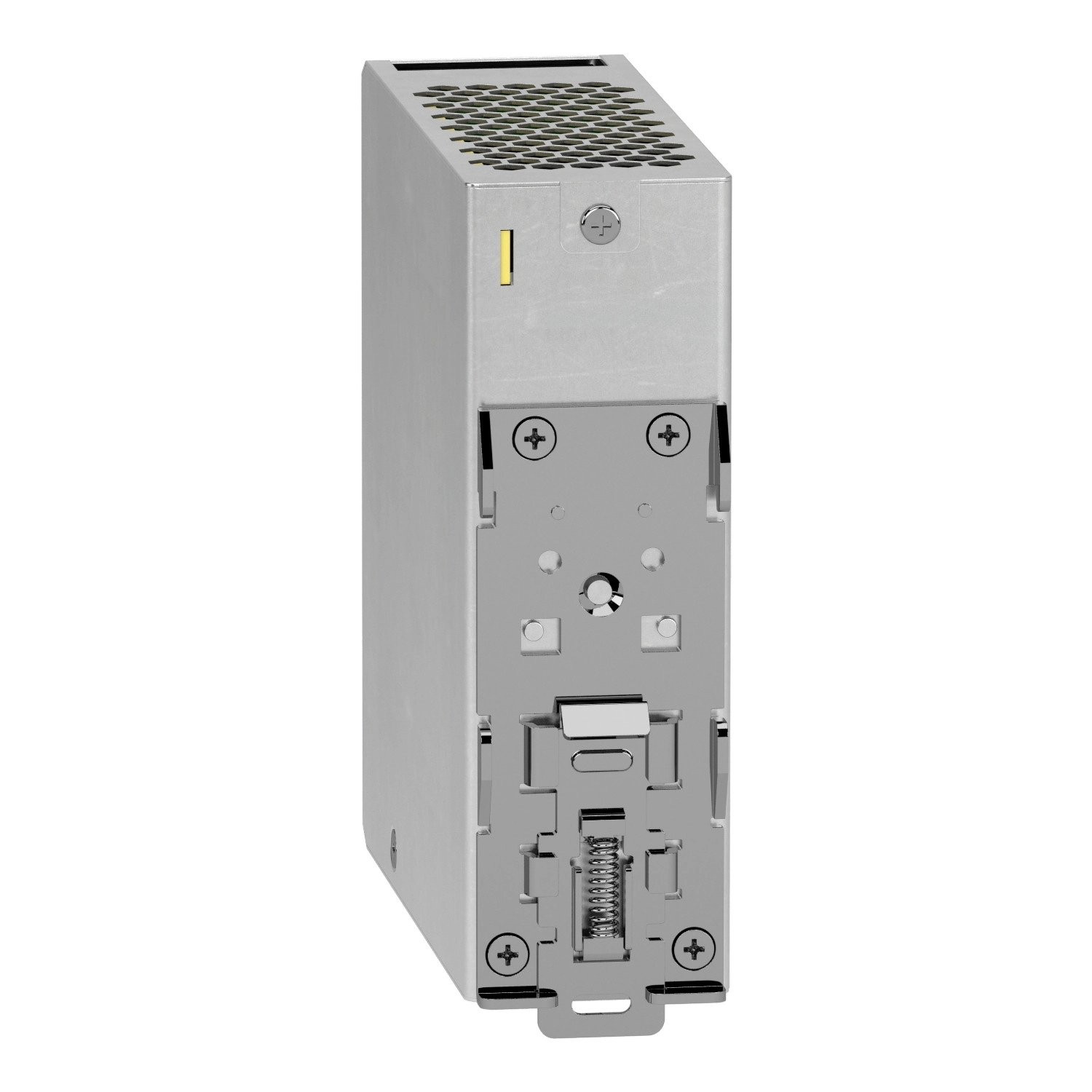

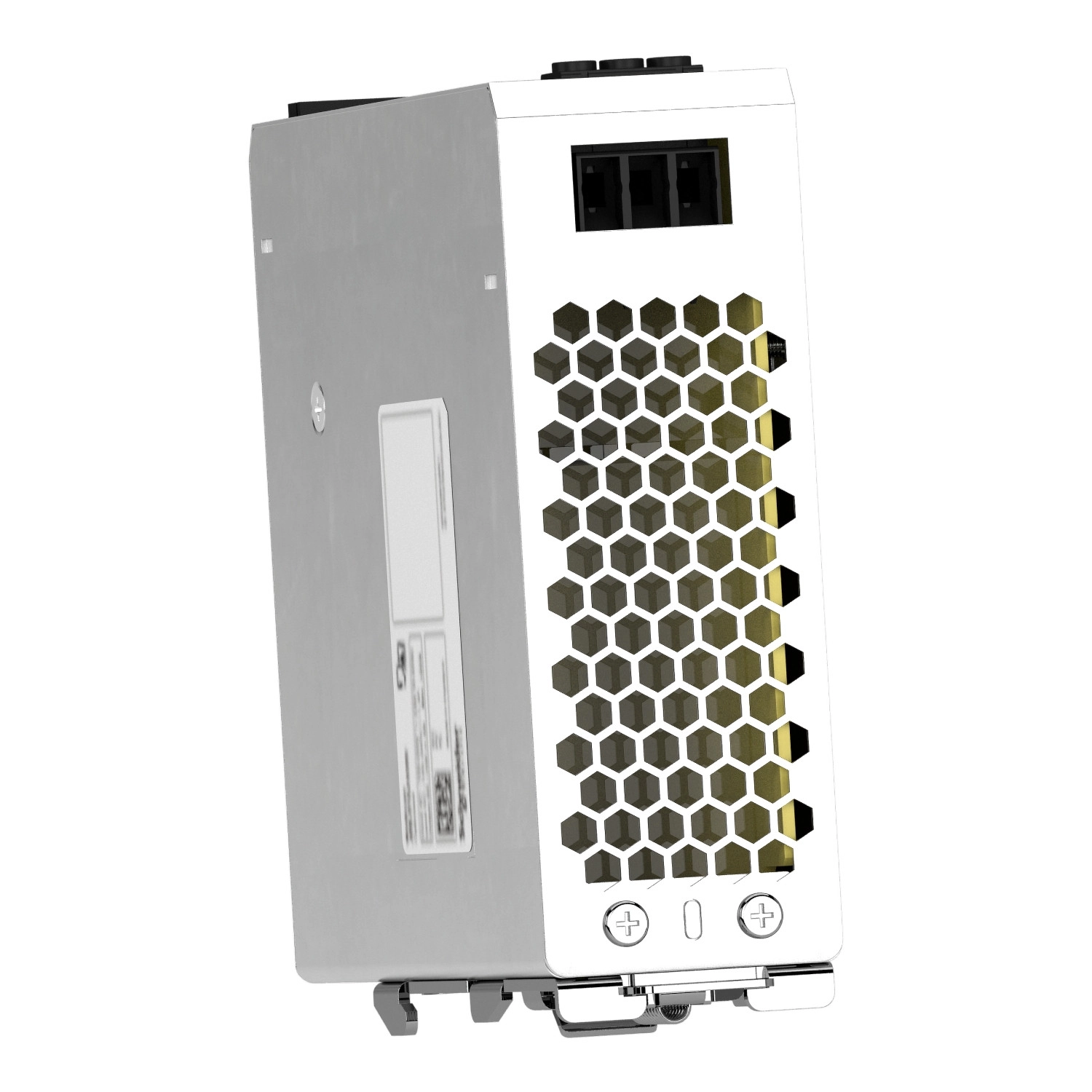

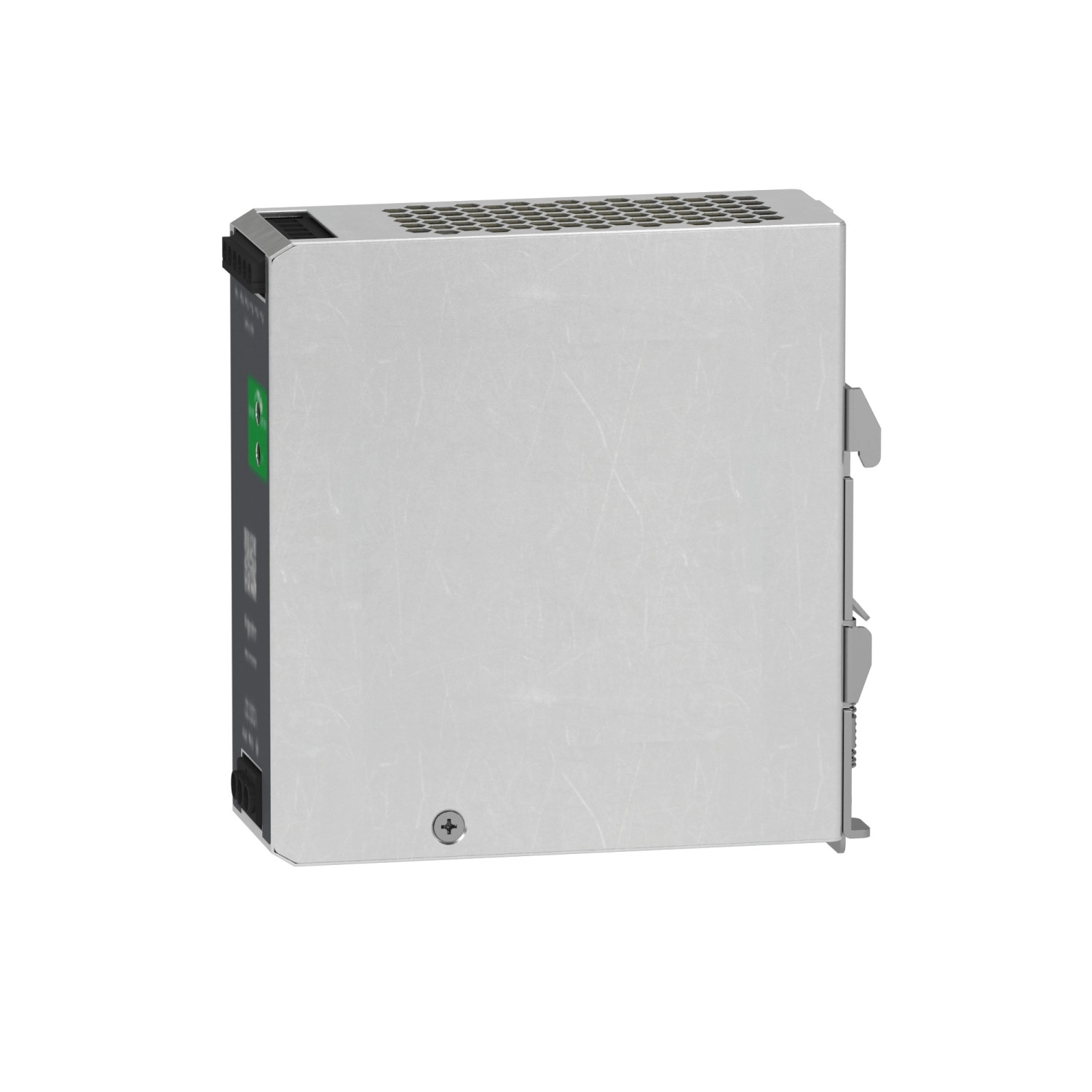

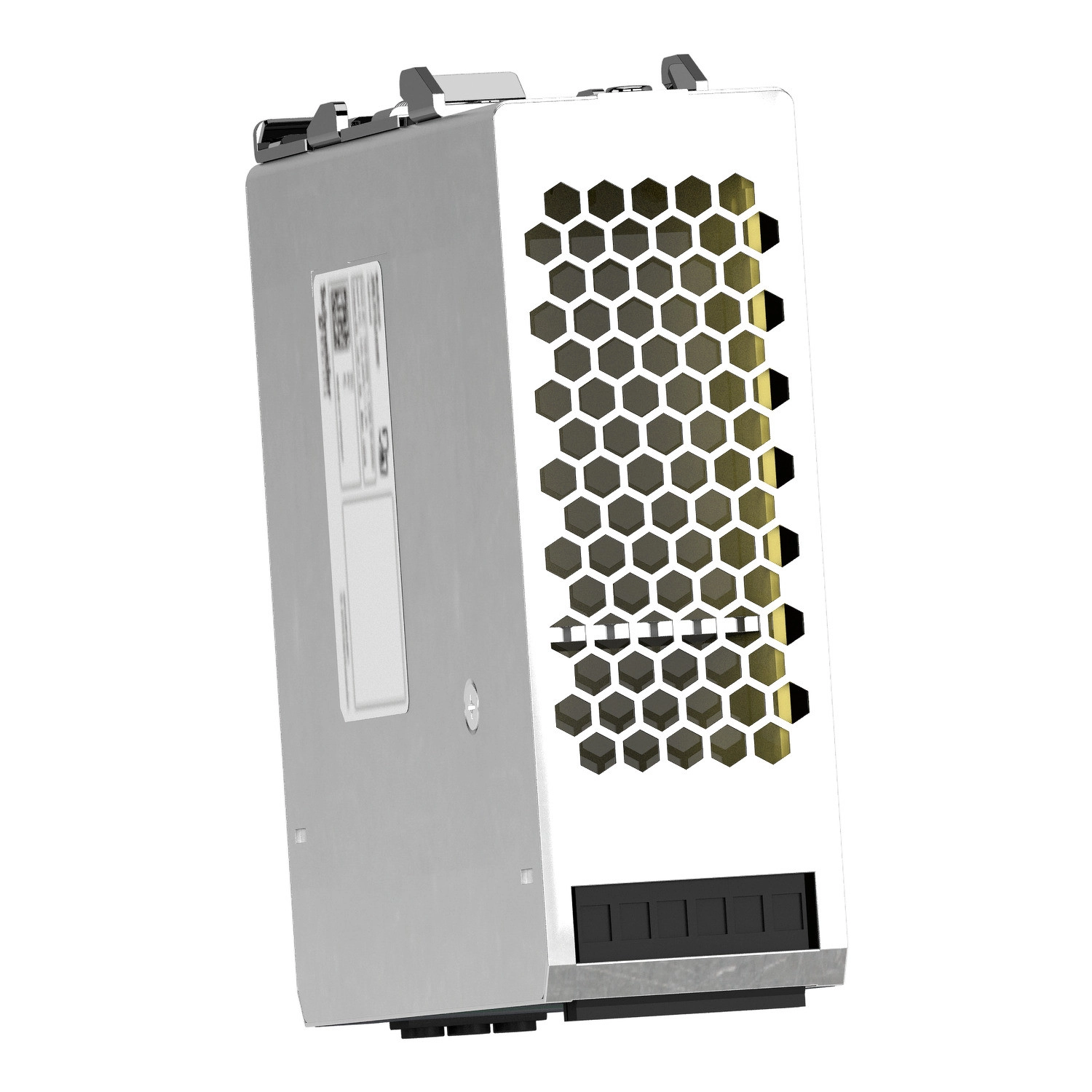

Az alumínium házba épített ABLS1A12100 tápegység 120 W névleges teljesítményt biztosít, miközben kiváló, akár 86%-os hatásfokkal működik 230 V AC bemeneti feszültség mellett. A kimeneti feszültség 11-14 V között állítható, ami lehetővé teszi a pontos beállítást a csatlakoztatott eszközök igényeinek megfelelően. A tápegység kis méretű, mindössze 123,6 mm magas, 40 mm széles és 117,6 mm mély, így könnyen elhelyezhető szűkös helyeken is. Szabványos DIN sínre szerelhető (TH35-15, TH35-7.5 vagy dupla profilú DIN sín), ami megkönnyíti a telepítést kapcsolószekrényekben vagy automatizálási rendszerekben.
A Modicon tápegység számos védelmi funkcióval rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. Beépített túlterhelés és rövidzár elleni védelem található benne automatikus visszaállítással, valamint túlmelegedés és túlfeszültség elleni védelem is, amelyek manuális visszaállítást igényelnek. Integrált, nem cserélhető 4 A-es biztosítékkal rendelkezik, és a dokumentáció 20 A-es C jelleggörbéjű megszakítót javasol külső védelemként. A bekapcsolási áramlökés 115 V-nál 30 A, 230 V-nál 60 A, ami fontos tényező a rendszer méretezésénél. A kapcsolódáshoz csavaros sorkapcsokat használ, amelyek 0,5-4 mm² (AWG 20-12) keresztmetszetű vezetékeket fogadnak be a kimeneti oldalon, és 0,75-4 mm² (AWG 18-12) keresztmetszetű vezetékeket a bemeneti oldalon.
A működési hőmérséklet-tartománya igen széles: -10°C és 70°C között használható, bár 50°C felett teljesítménycsökkentés (derating) szükséges a 230 V AC bemeneti feszültség esetén. A készülék képes akár 5000 m tengerszint feletti magasságon is működni megfelelő teljesítménycsökkentéssel. Figyelemre méltó a magas MTBF értéke: 700000 óra 25°C-on, teljes terhelés mellett, az SR 332 szabványnak megfelelően, ami kiváló megbízhatóságra utal. A tápegység IP20 védelmi fokozattal rendelkezik, tehát ujjak behatolása ellen védett, de nem vízálló. Az ABLS1A12100 számos nemzetközi szabványnak megfelel, többek között az IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3 és számos EMC szabványnak, és rendelkezik CE, CUL, RCM, EAC és KC tanúsítványokkal.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12100 -Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 12 VDC, 10 A, 120 W műszaki adatok
Fő jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Ház anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis, 140...340 V DC
Névleges teljesítmény: 120 W
Kimeneti feszültség: 12 V DC
Kimeneti áram: 10 A
Kiegészítő adatok
Bemeneti feszültséghatárok: 85...264 V AC hőmérséklet-csökkentés nélkül, 120...375 V DC hőmérséklet-csökkentés nélkül
Névleges hálózati frekvencia: 50…60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem: Integrált biztosíték (nem cserélhető) 4 A
Javasolt külső védelem: 20 A C karakterisztika, 13 A C karakterisztika
Bekapcsolási áram: 30.0 A 115 V-nál, 60.0 A 230 V-nál
Teljesítménytényező: 0.55 115 V AC-nál, 0.45 230 V AC-nál
Hatásfok: 84% 115 V AC-nál, 86% 230 V AC-nál
Kimeneti feszültség beállítás: 11...14 V
Teljesítmény disszipáció: 25 W
Áramfelvétel: < 2.5 A 115 V AC, < 1.4 A 230 V AC, < 1.3 A 140 V DC
Bekapcsolási idő: < 1 s
Tartási idő: > 20 ms 115 V AC, > 40 ms 230 V AC
Indítás kapacitív terheléssel: 8000 µF
Maradék hullámosság: < 120 mV
Átlagos meghibásodások közötti idő [MTBF]: 700000 h 25 °C-on, teljes terhelésnél az SR 332 szerint
Védelem
Kimeneti védelem: Túlterhelés és rövidzár ellen, védelem technológia: automatikus visszaállítás
Túlmelegedés ellen, védelem technológia: kézi visszaállítás
Túlfeszültség ellen, védelem technológia: kézi visszaállítás
Csatlakozók
Csavaros csatlakozás: 0.5...4 mm², (AWG 20...AWG 12) vezetékvég hüvely nélkül kimenethez
Csavaros csatlakozás: 0.5...2.5 mm², (AWG 20...AWG 14) vezetékvég hüvellyel kimenethez
Csavaros csatlakozás: 0.75...4 mm², (AWG 18...AWG 12) vezetékvég hüvely nélkül bemenethez
Csavaros csatlakozás: 0.75...4 mm², (AWG 18...AWG 12) vezetékvég hüvellyel bemenethez
Szabályozás
Vonal és terhelés szabályozás: < 0.5% 0-tól 100%-ig terhelésnél 25 °C-on
< 1% teljes feszültségtartományban 25 °C-on
Fizikai jellemzők
Állapot LED: 1 LED (zöld) kimeneti feszültség
Mélység: 117.6 mm
Magasság: 123.6 mm
Szélesség: 40 mm
Szerelés
Kimeneti csatolás: Párhuzamos, Soros
Szerelési tartó: TH35-15 típusú kalapsín az IEC 60715 szerint
TH35-7.5 típusú kalapsín az IEC 60715 szerint
Dupla profilú DIN sín
Megfelelőségek
Ellátás: SELV az IEC 60950-1 szerint
SELV az IEC 60204-1 szerint
SELV az IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet-kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20…-10 °C 2% / °C áramcsökkentéssel A szerelési pozícióban < 2000 m
-10…40 °C csökkentés nélkül A szerelési pozícióban 115 V AC < 2000 m
-10…50 °C csökkentés nélkül A szerelési pozícióban 230 V AC < 2000 m
40…70 °C 1.67% / °C áramcsökkentéssel A szerelési pozícióban 115 V AC < 2000 m
50…70 °C 2.5% / °C áramcsökkentéssel A szerelési pozícióban 230 V AC < 2000 m
Elektromos áramütés elleni védelem: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2…9 Hz) az IEC 60068-2-6 szerint
10 m/s² (f= 9…200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi szint: IP20
Üzemi tengerszint feletti magasság: < 5000 m
