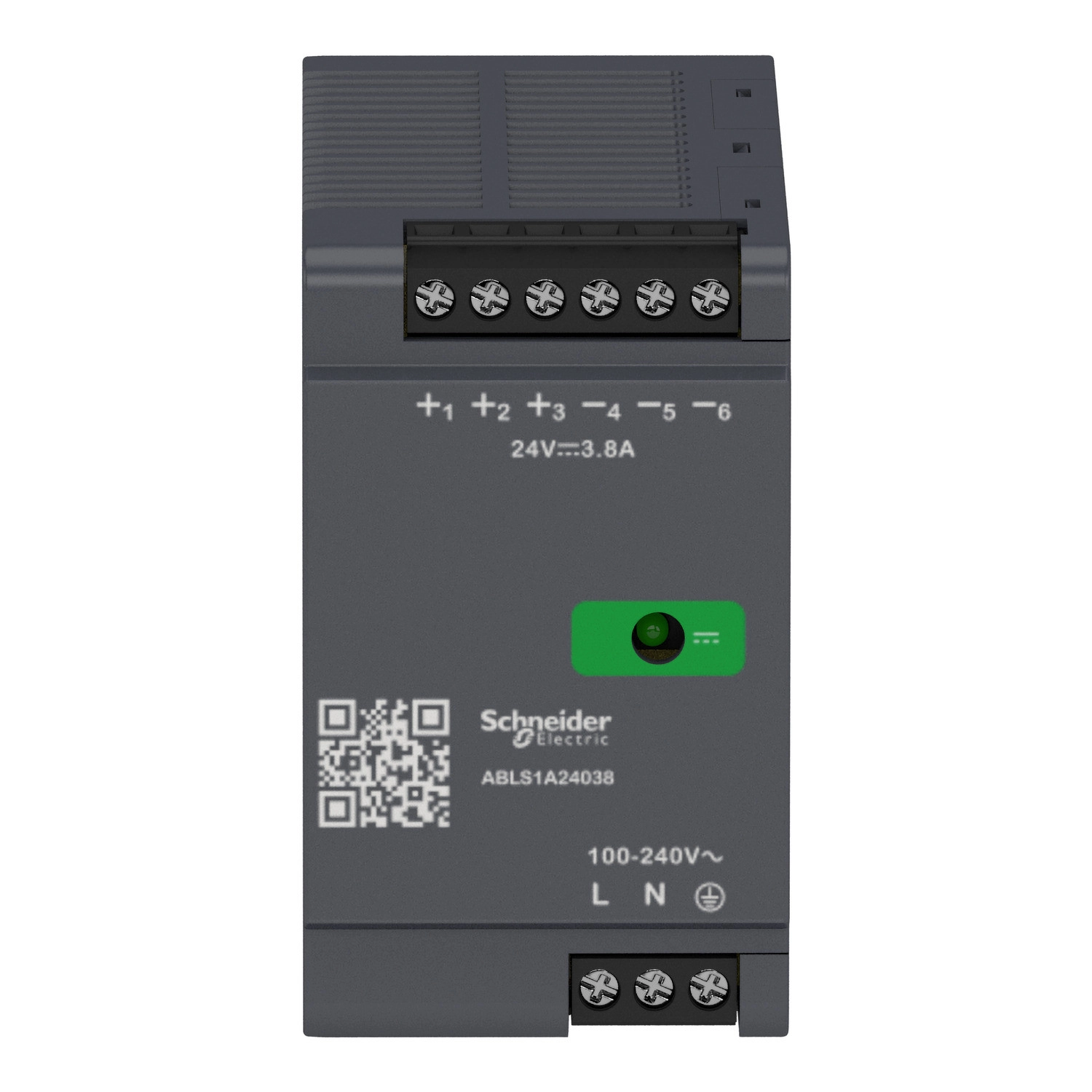

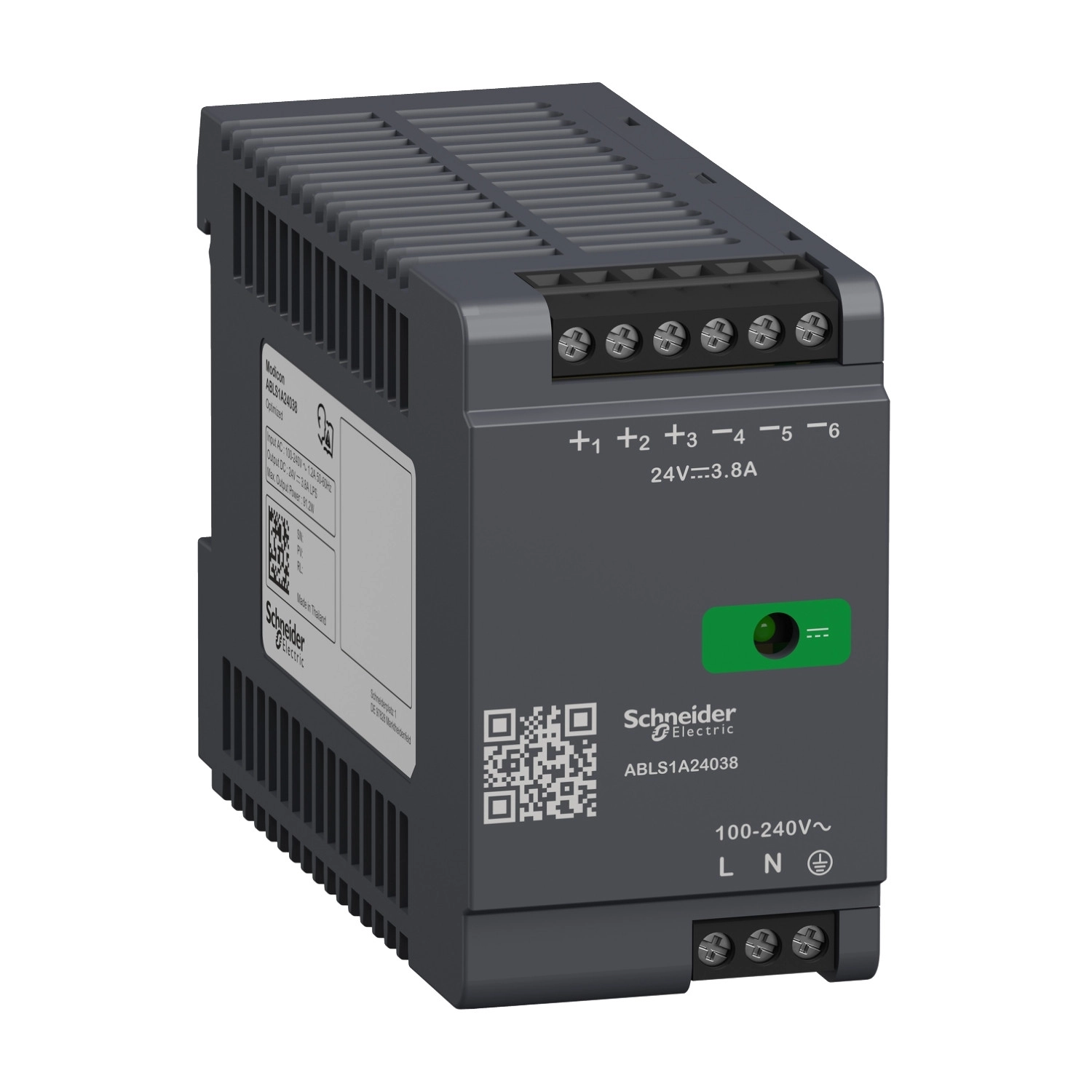

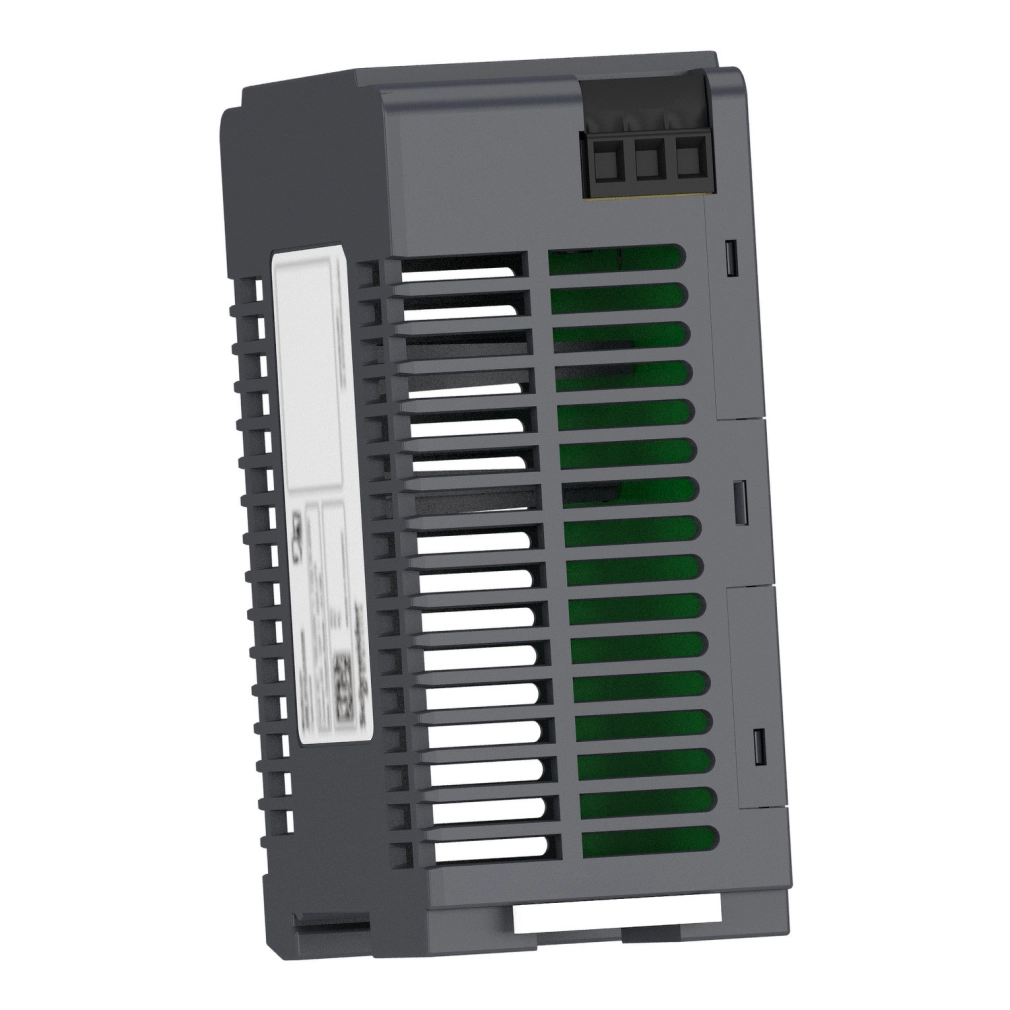

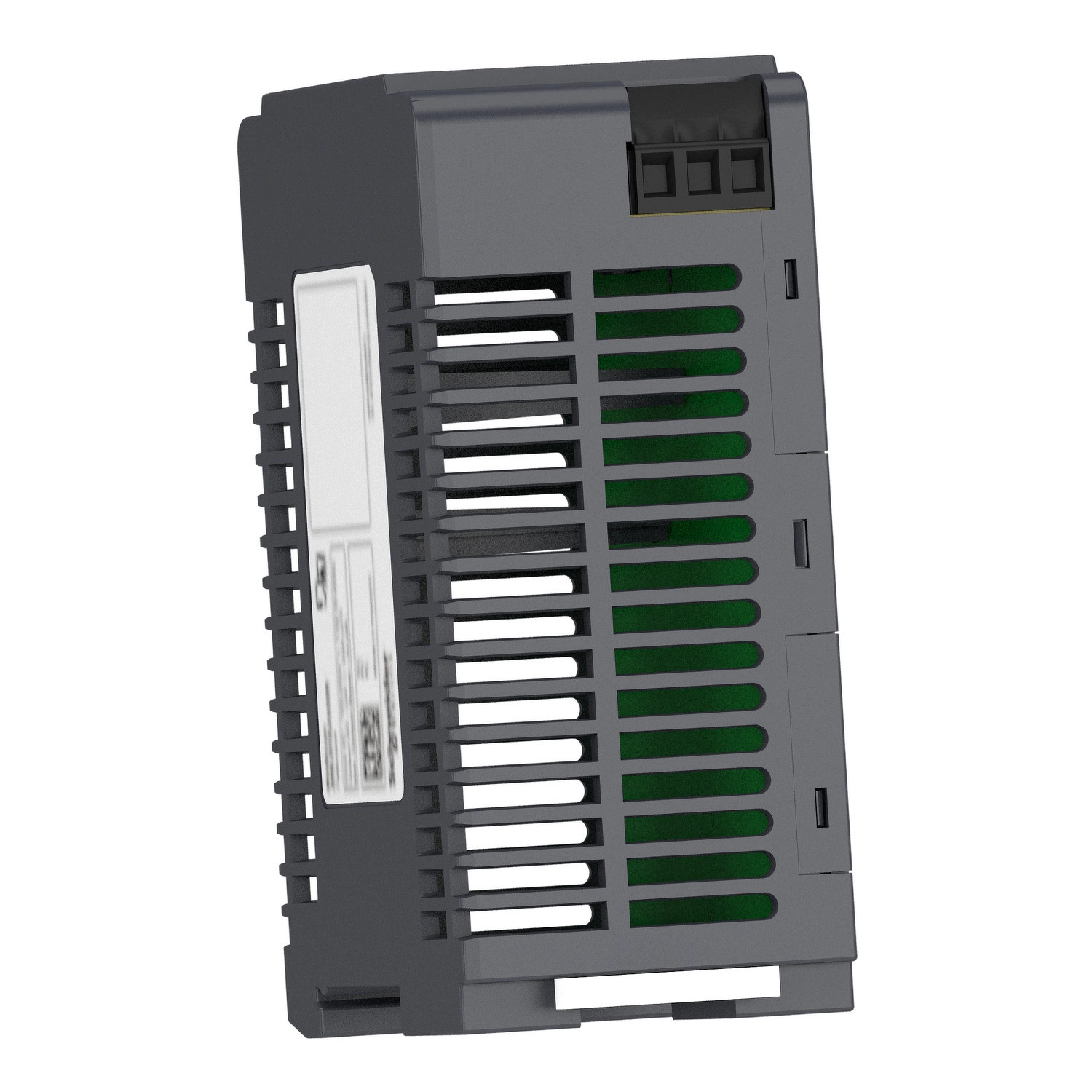

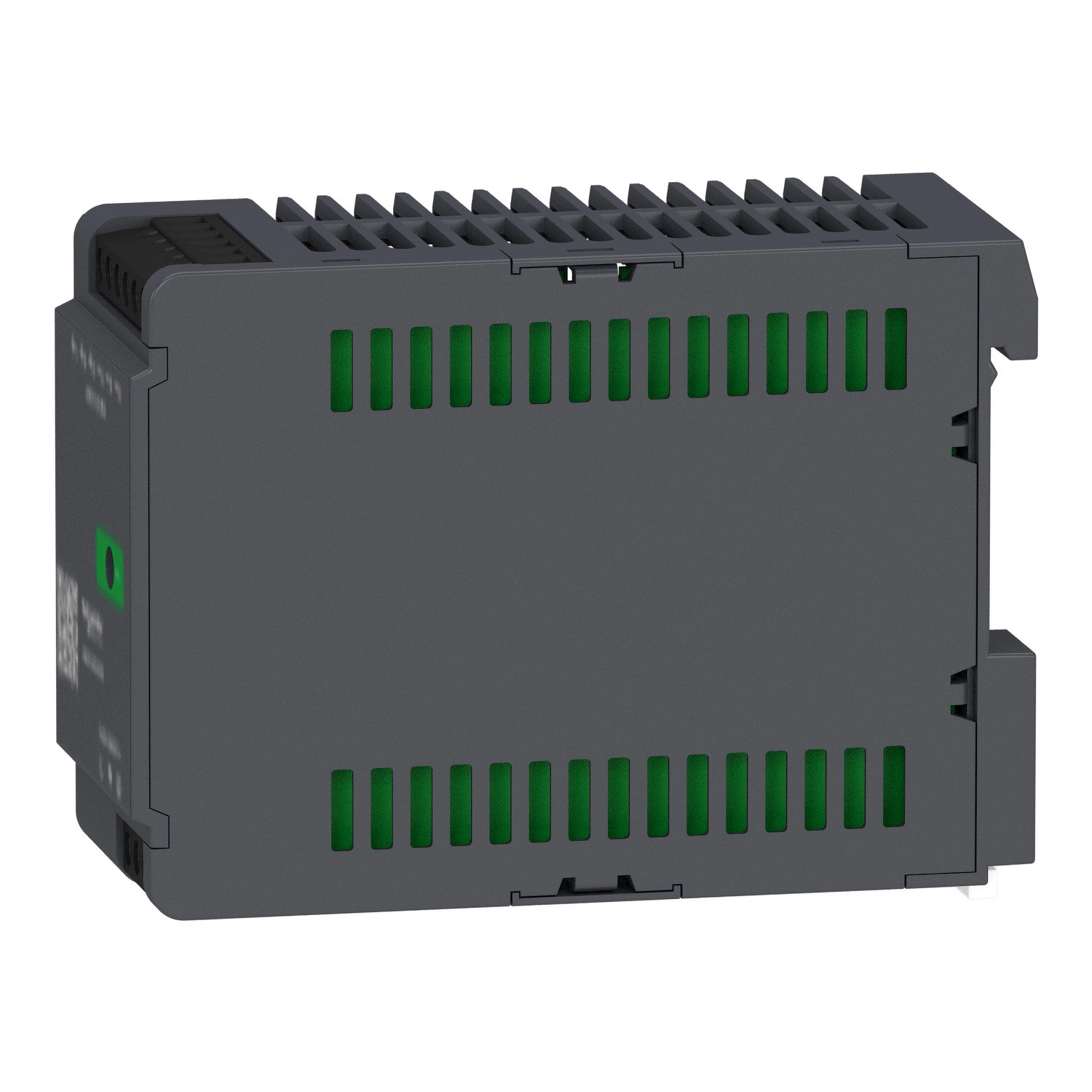

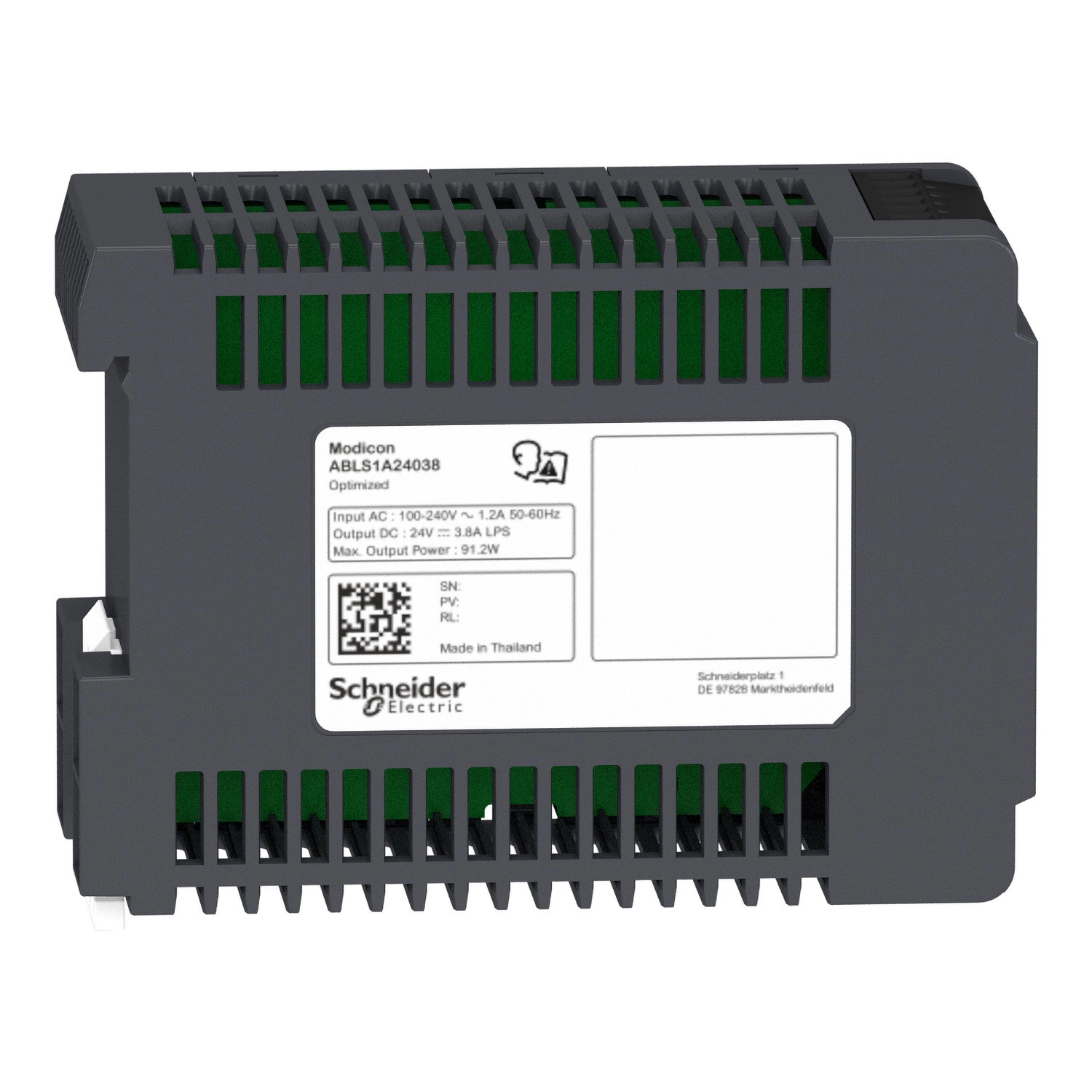

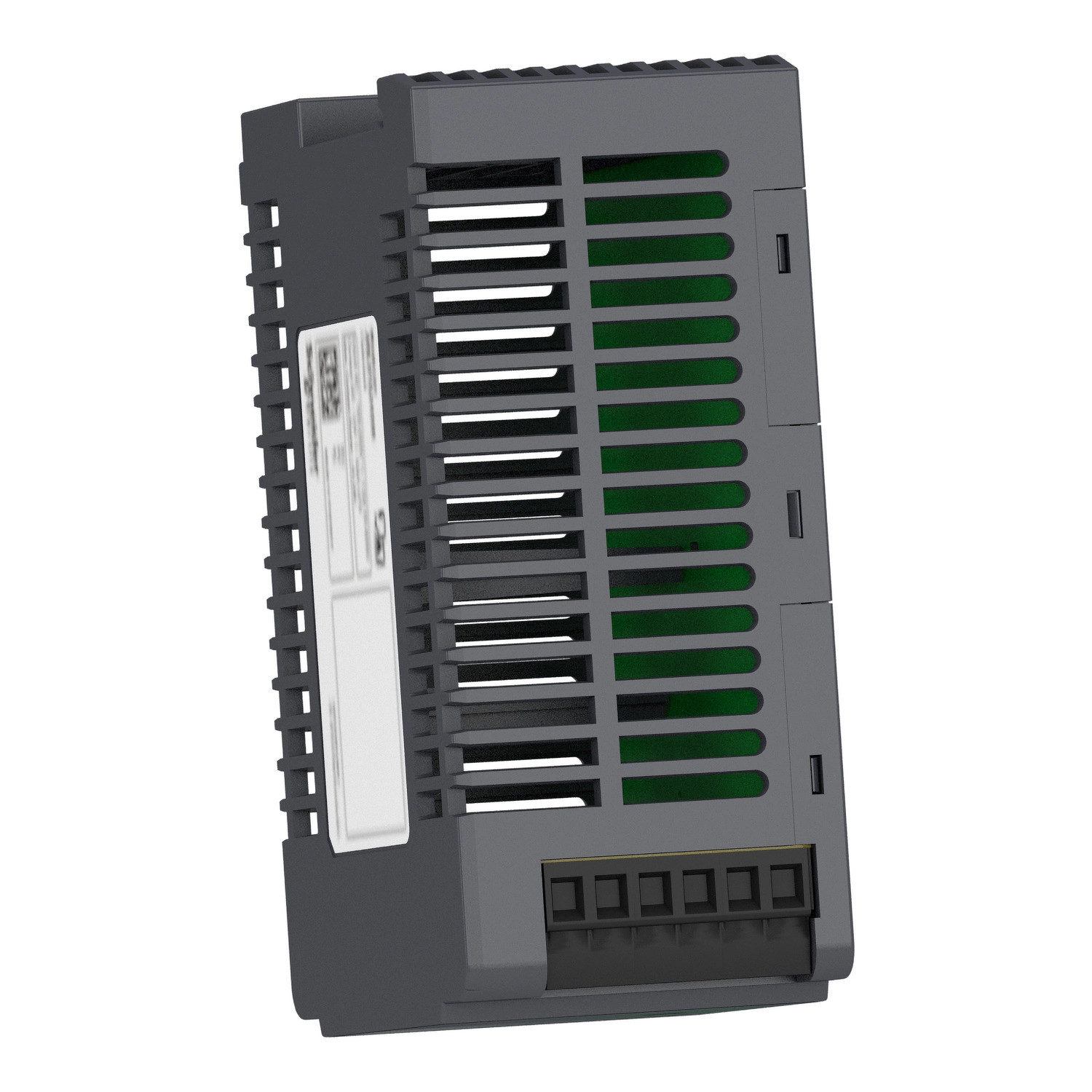

Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24038 - Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 24 VDC, 3,8 A, 90 W
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

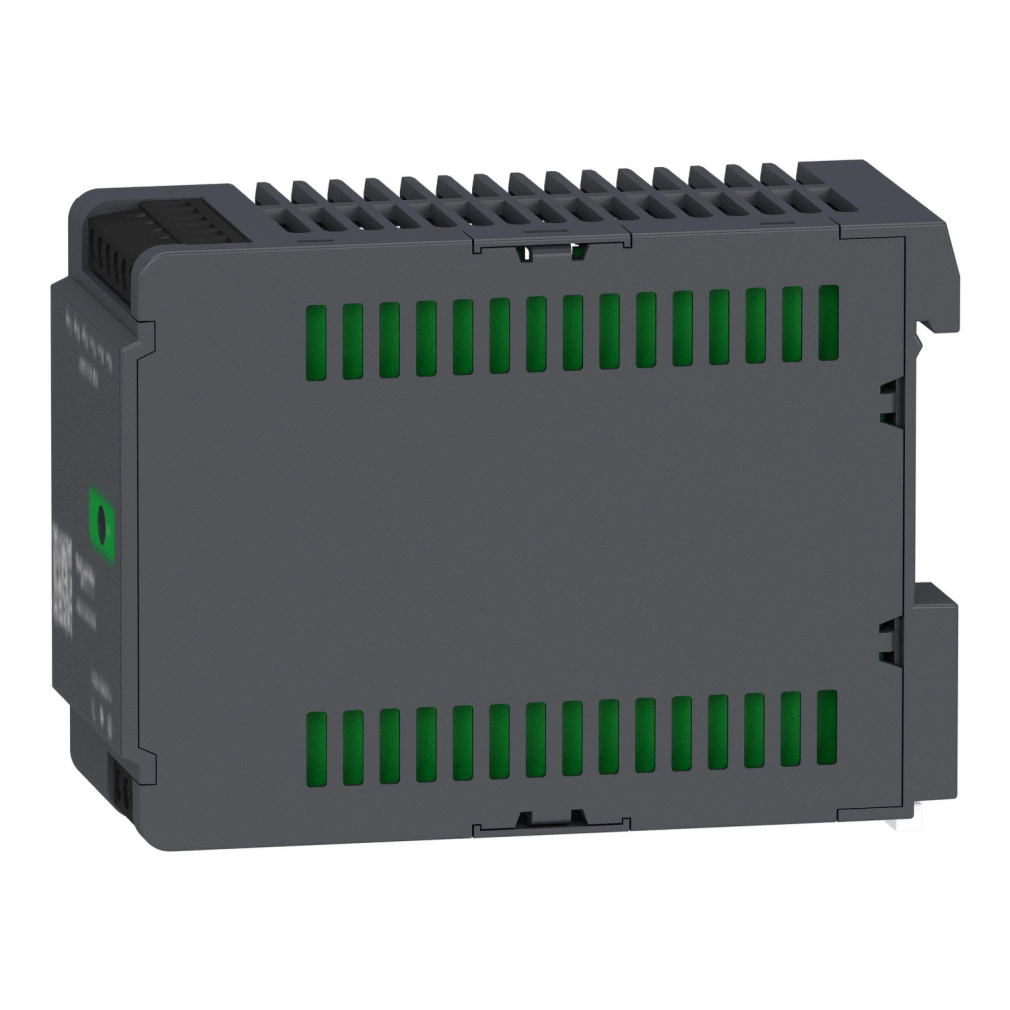

A készülék univerzális bemeneti feszültségtartománnyal rendelkezik (85-264V AC), így világszerte használható különböző hálózati feszültségeken. Kompatibilis TN, TT és IT hálózati rendszerekkel egyaránt. A tápegység kompakt, műanyag házas kivitelben készül, és mindössze 45 mm szélességű, 75 mm magasságú és 100 mm mélységű, ami jelentősen megkönnyíti a helytakarékos beépítést a vezérlőszekrényekbe. DIN sínre szerelhető, a szabvány TH35-15 vagy TH35-7,5 típusú sínek használhatók a rögzítéshez, valamint kettős profilú DIN sín is alkalmazható.
A Modicon ABLS1A24038 tápegység kiemelkedő teljesítményt nyújt 91,2W névleges teljesítménnyel, valamint kiváló, 87%-os (115V AC) és 89%-os (230V AC) hatásfokkal működik. A beépített védelmi funkciók között megtalálható a túlterhelés és rövidzár elleni automatikus visszaállású védelem, túlmelegedés és túlfeszültség elleni manuális visszaállású védelem. A készülék tartalmaz egy 3,15A-es integrált biztosítékot, amely nem cserélhető. Az általánosan ajánlott külső védelem 20A C karakterisztikájú, 10A B karakterisztikájú vagy 6A C karakterisztikájú kismegszakító használata. A bekapcsolási áramlökés 45A 115V AC-nél és 70A 230V AC-nél, amit a hálózat tervezésénél figyelembe kell venni.
A Schneider Electric Modicon ABLS1A24038 tápegység kimagasló megbízhatóságot nyújt, amit a hosszú várható élettartam is bizonyít: 1,5 millió óra MTBF 25°C-on teljes terhelésnél, illetve 600,000 óra 55°C-on 80%-os terhelésnél az SR 332 szabvány szerint. A készülék működési hőmérséklet-tartománya -20°C és 70°C között van, a hőmérsékleti viszonyoknak megfelelő terheléscsökkentéssel. A tápegység rendelkezik egy zöld LED-del, amely jelzi a kimeneti feszültség meglétét, így könnyen ellenőrizhető a megfelelő működés. A tápegység IP20 védettségi fokozattal rendelkezik, ami alapvető védelmet biztosít érintés ellen. Számottevő elektromágneses kompatibilitással (EMC) rendelkezik, teljesítve az IEC 61000 szabványcsalád vonatkozó előírásait, valamint számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, CUL, RCM, CB, EAC, KC jelöléseket és az NEC class 2 minősítést is.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24038 -Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 24 VDC, 3,8 A, 90 W műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Ház anyaga: Műanyag
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis között
Névleges teljesítmény: 91,2 W
Kimeneti feszültség: 24 V DC
Tápegység kimeneti áramerőssége: 3,8 A
Elektromos tulajdonságok
Bemeneti feszültségtartomány: 85...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgó áram: 1 mA 240 V AC
Bemeneti védelem típusa: Integrált biztosíték (nem cserélhető) 3,15 A
Ajánlott külső védelem: 20 A C jelleggörbéjű, 10 A B jelleggörbéjű, 6 A C jelleggörbéjű
Bekapcsolási áram: 45,0 A 115 V-nál, 70,0 A 230 V-nál
Teljesítménytényező: 0,90 115 V AC-nál, 0,85 230 V AC-nál
Hatásfok: 87% 115 V AC-nál, 89% 230 V AC-nál
Kimeneti feszültség beállítása: 24 V
Teljesítmény disszipáció: 13 W
Áramfelvétel: < 1,2 A 115 V AC-nál, < 0,6 A 230 V AC-nál
Bekapcsolási idő: < 3 s
Áthidalási idő: > 20 ms 100 V AC-nál, > 50 ms 230 V AC-nál
Kapacitív terheléssel való indítás: 3000 µF
Maradék hullámosság: < 75 mV
Védelem és megbízhatóság
Átlagos hibamentes működési idő: 1500000 óra 25 °C-on, teljes terhelésnél (SR 332 szerint), 600000 óra 55 °C-on, 80% terhelésnél (SR 332 szerint)
Kimeneti védelem típusa: Túlterhelés és rövidzár ellen, automatikus visszaállás; Túlmelegedés ellen, kézi visszaállítás; Túlfeszültség ellen, kézi visszaállítás
Csatlakozások: Csavaros csatlakozás: 0,5...2,5 mm², (AWG 20...AWG 14) bemenet/kimenet számára
Vonal- és terhelésszabályozás: < 1% 0-100% terhelésnél 25 °C-on, < 2% teljes feszültségtartományban a vonalon 25 °C-on
Állapotjelző LED: 1 LED (zöld) kimeneti feszültség
Mechanikai és környezeti adatok
Mélység: 100 mm
Magasság: 75 mm
Szélesség: 45 mm
Kimeneti csatolás: Soros

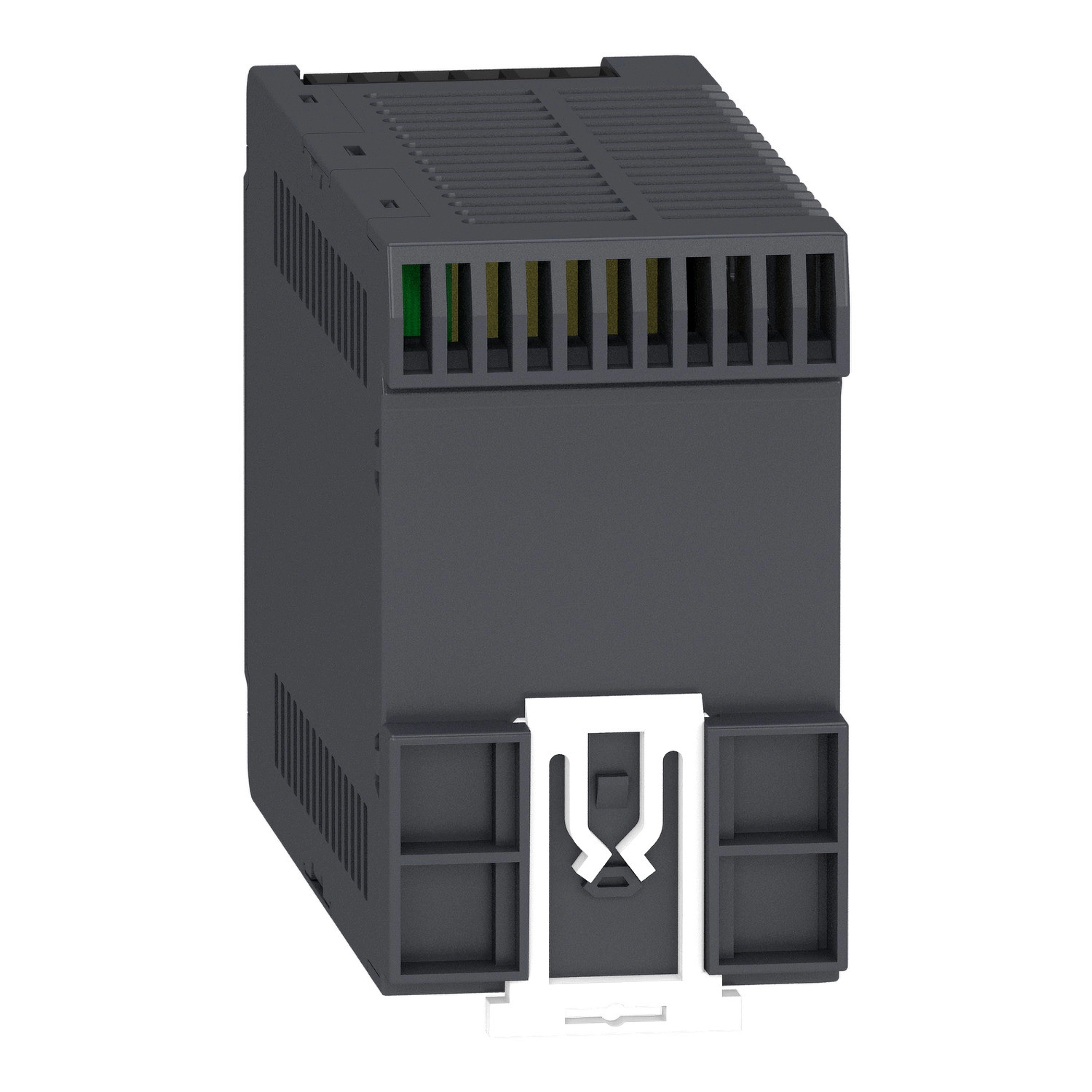

Rögzítés: TH35-15 típusú kalapsín IEC 60715 szerint, TH35-7,5 típusú kalapsín IEC 60715 szerint, Kettős profilú DIN sín
Áramellátás: SELV IEC 60950-1 szerint, SELV IEC 60204-1 szerint, SELV IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet és kimenet között
Élettartam: 10 év
Túlfeszültségi kategória: II
Szabványok és tanúsítványok
Szabványok: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 No 62368-1, UL 508, CSA C22.2 No 107.1
Terméktanúsítványok: CE, CUL listed, CUL recognized, RCM, CB Scheme, EAC, KC, NEC: class 2
Üzemi tengerszint feletti magasság: < 2000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: -20...-10 °C 2% per °C áramcsökkentéssel A szerelési pozícióban < 2000 m, -10...55 °C csökkentés nélkül A szerelési pozícióban < 2000 m, 55...70 °C 3,33% per °C áramcsökkentéssel A szerelési pozícióban < 2000 m
Elektromos áramütés elleni védelem: I. osztály
Szennyezési fokozat: 2
Rezgésállóság: 3 mm (f= 2...9 Hz) IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) IEC 60068-2-6 szerint
