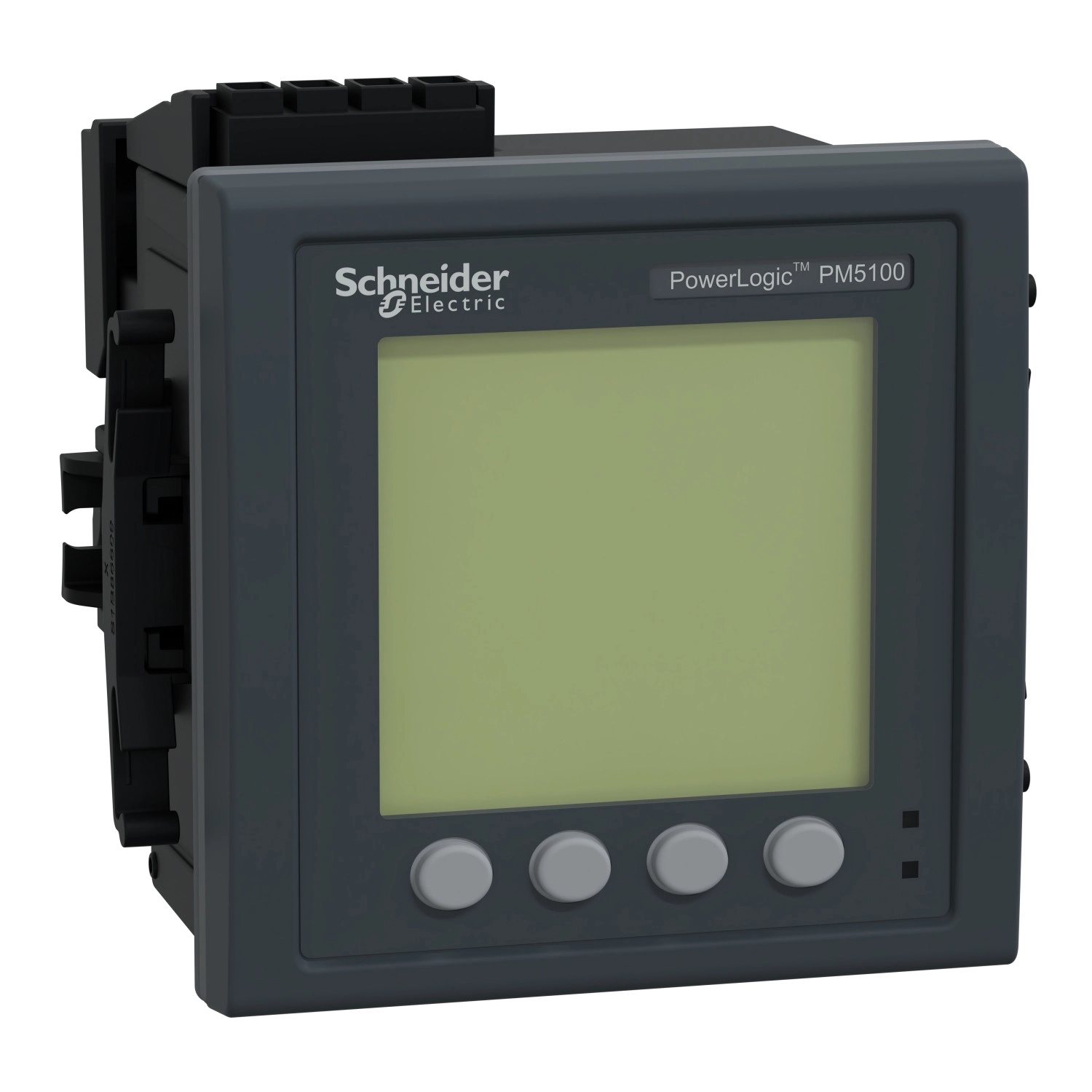

Schneider Electric PM5000 series - METSEPM5110 -PM5110 Teljesítménymérő, RS 485 (Modbus), min/max napló, riasztások, DO (kWh), 100-415 V AC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A METSEPM5110 típusszámú készülék a PowerLogic PM5000 sorozat tagja, amely akár a 15. felharmonikusig képes analizálni a hálózati jellemzőket, lehetővé téve számodra az energiafogyasztás részletes nyomon követését és optimalizálását. A beépített Modbus kommunikációs protokoll biztosítja a problémamentes integrációt meglévő épületfelügyeleti rendszerekkel és energiamenedzsment szoftverekkel.
A PM5110 teljesítménymérő kivételes pontosságot kínál, aktív energia mérése során 0,5% pontosságú, és Class 0.5S minősítésű az IEC 62053-22 szabvány szerint. A készülék átfogó mérési képességekkel rendelkezik: feszültség (±0,5% pontosság), áram (±0,5%), frekvencia (±0,05%), teljesítménytényező (±0,5), aktív és reaktív teljesítmény, valamint energia paraméterek mérésére alkalmas. A monokróm grafikus LCD kijelzőn (128 x 128 pixel felbontás) könnyen leolvashatók a mért értékek és a riasztási információk. A mérő 33 különböző riasztási funkciót támogat, és 1 digitális kimenettel rendelkezik.
Az eszköz rendkívül rugalmas a tápellátás szempontjából, 90-450 V AC (45-65 Hz) vagy 100-300 V DC tápfeszültség tartományban működtethető. Különböző hálózati konfigurációkban használható, beleértve az egyfázisú (1P+N), háromfázisú csillag (3P+N) és háromfázisú delta (3P) rendszereket. A mérőműszer névleges áramerőssége 1A vagy 5A, a feszültségmérési tartománya pedig 35-760 V AC fázisok között, illetve 20-440 V AC fázis és nulla között. A mérési áramtartománya 50-8500 mA.
A PowerLogic PM5110 könnyen telepíthető, a süllyesztett szerelésnek köszönhetően illeszkedik a vezérlőpanel kialakításához. A készülék méretei: 96 x 96 x 72 mm (szélesség x magasság x mélység). A mérőműszert -25 és +70°C közötti környezeti hőmérsékleten lehet használni, a kijelző -20 és +70°C között működik optimálisan. Az IP54 előlapi védettség biztosítja a készülék megbízhatóságát még nehéz környezetben is.
Schneider Electric PM5000 series - METSEPM5110 -PM5110 Teljesítménymérő műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövid neve: PM5110
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő jellemzők
Teljesítmény minőségi analízis: 15. felharmonikusig
Eszköz alkalmazása: Teljesítmény monitorozás
Mérés típusa: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram [In]: 1 A, 5 A
Hálózat típusa: 1P + N, 3P + N, 3P
Maximális teljesítményfelvétel: 11 VA 415 V feszültségen
Áthidalási idő: 80 ms 120 V AC tipikus, 100 ms 230 V AC tipikus, 100 ms 415 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontása: 128 x 128 pixel
Mintavételi arány: 64 minta/ciklus
Mérési áram: 50…8500 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 35…760 V AC 45...65 Hz fázisok között, 20…440 V AC 45...65 Hz fázis és nulla között
Frekvenciamérési tartomány: 45…65 Hz
Bemenetek száma: 0
Mérési pontosság
Aktív energia: +/- 0,5 %
Reaktív energia: +/- 2 %
Aktív teljesítmény: +/- 0,5 %
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Teljesítménytényező: +/- 0,5
Áram: +/- 0,5 %
Feszültség: +/- 0,5 %
Látszólagos energia: +/- 0,5 %
Reaktív teljesítmény: +/- 2 %
Kommunikáció és csatlakozások
Pontossági osztály: Class 0.5S aktív energia IEC 62053-22 szerint
Kimenetek száma: 1 digitális
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezetékes, szigetelés 2500 V, JBUS
Kommunikációs port típusa: RS485
Adatrögzítés: Időbélyegzés, Pillanatnyi értékek min/max értékei
Csatlakozások: Feszültség áramkör: csavaros csatlakozóblokk4, Vezérlő áramkör: csavaros csatlakozóblokk2, Áramváltó: csavaros csatlakozóblokk6, Input/output áramkör: csavaros csatlakozóblokk6, RS485 link: csavaros csatlakozóblokk4
Mechanikai jellemzők
Szerelési mód: Süllyesztett
Szerelési támasz: Keretrendszer
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Környezeti jellemzők
IP védettségi fokozat: IP54 kijelző: IEC 60529 szerint, IP30 hátlap: IEC 60529 szerint
Relatív páratartalom: 5…95 % 50 °C-on, nem kondenzálódó
Szennyezési fok: 2
Üzemi környezeti hőmérséklet: -25…70 °C mérő, -20…70 °C kijelző, -25…-20 °C (csökkentett teljesítménnyel) kijelző
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: 2000 m CAT III
