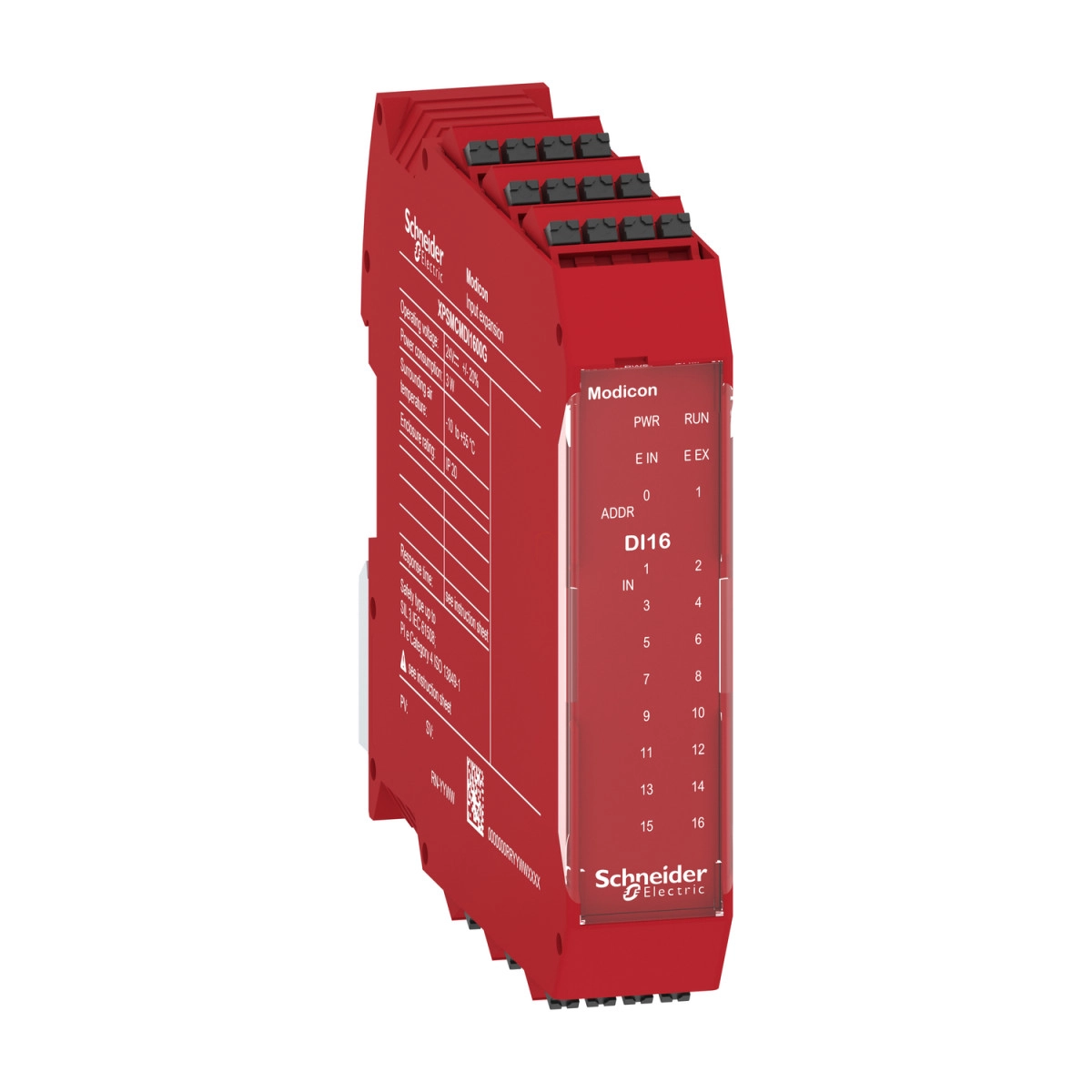

Schneider Electric Preventa Safety – Biztonsági bővítőmodul 16 digitális bemenettel, 4 teszt kimenettel, SIL 3 / PL e, rugós csatlakozással; XPSMCMDI1600G
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A modul főbb műszaki paraméterei között szerepel a 24 V DC névleges tápfeszültség (±20% tűréssel), a 16 szigetelt digitális bemenet, valamint a 4 teszt kimenet a vonal ellenőrzésére. A kimenetek PNP típusúak, míg a modul teljesítményfelvétele és disszipációja egyaránt 3 W. A biztonságtechnikai jellemzők kiemelkedőek: a modul képes elérni az ISO 13849-1 szabvány szerinti 4-es kategóriát és "PL e" teljesítményszintet, valamint az IEC 61508 szabvány szerinti SIL 3 és az IEC 62061 szerinti SILCL 3 biztonsági integritási szintet. Mindez a rendkívül magas, 99% feletti diagnosztikai lefedettséggel (DC) és a kiváló megbízhatósági adatokkal (MTTFd < 100 év, PFHd = 7.09E-9 1/h) párosul, ami hosszú távú, megbízható működést garantál a legkritikusabb alkalmazásokban is.
A XPSMCMDI1600G fizikai kialakítása is átgondolt: a kompakt, 22,5 mm mélységű, 99 mm magasságú és 114,5 mm szélességű ház IP20 védettséggel rendelkezik, és szabványos Omega 35 mm-es DIN sínre szerelhető az EN 50022 szabványnak megfelelően. A modul integrált háttérsíni buszcsatlakozóval rendelkezik a többi modulhoz való csatlakoztatáshoz, továbbá 6 sorkapocs blokkot tartalmaz. A csatlakozások rugós szorítóbilincsekkel vannak kialakítva, amelyek 0,2-2,5 mm² keresztmetszetű (rugalmas vagy tömör) kábeleket fogadnak. A helyi jelzéseket többféle LED biztosítja: zöld LED a tápellátás és az üzemállapot jelzésére, piros LED a belső és külső hibákhoz, narancssárga LED-ek a címzéshez, valamint 16 sárga LED a bemenetek állapotának kijelzésére.
A Modicon MCM sorozatú XPSMCMDI1600G működési környezetre vonatkozó specifikációi is figyelemre méltóak. A modul -10 és +55 °C közötti környezeti hőmérsékleten működtethető, tárolási hőmérséklet-tartománya -20 és +85 °C közötti, miközben a relatív páratartalom 10-95% között lehet. A modul ellenáll az elektromágneses zavaroknak (elektromos kisülések, elektromágneses mezők), valamint a mechanikai igénybevételeknek is: ±0,35 mm vibrációs ellenállás (10-55 Hz frekvenciatartományban) és 10 g-s ütésállóság (16 ms időtartamú, 1000 ütés minden tengelyen). A készülék tervezett élettartama 20 év, ami kiemelkedő érték az ipari automatizálási eszközök között. A termék rendelkezik a szükséges minőségi tanúsítványokkal, többek között CE, TÜV, RCM és cULus jelölésekkel, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric XPSMCMDI1600G biztonsági bővítőmodul műszaki adatok
Főbb jellemzők
Termékcsalád: Preventa Safety automation
Termék típus: Biztonsági bemeneti bővítőmodul
Rövid készüléknév: XPSMCM
Elektromos csatlakozás: Rugós csatlakozós
Névleges tápfeszültség: 24 V DC (-20...+20%)
Bemenet típusa: 16 digitális
Kimenet típusa: 4 teszt a vonal vezérléséhez
Diszkrét bemenet típusa: Szigetelt
Diszkrét kimenet típusa: PNP
Modul funkciója: Biztonsági érzékelés felügyelete diszkrét bemenethez, Biztonsági kommunikáció felügyelete diszkrét bemenethez
Kiegészítő információk
Teljesítményfelvétel: 3 W
Teljesítmény disszipáció: 3 W
Integrált csatlakozási típus: Háttérsíni bővítő busz
Sorkapcsok száma: 6
Csatlakozások - sorkapcsok: 1 rugós szorítóbilincs, eltávolítható sorkapocs, 2 rugós szorítóbilincs, eltávolítható sorkapocs
Biztonsági szint: Elérheti a 4-es kategóriát az ISO 13849-1 szerint, Elérheti a PL = e szintet az ISO 13849-1 szerint, Elérheti a SIL 3 szintet az IEC 61508 szerint, SILCL 3 az IEC 62061 szerint
Minőségi jelölések: CE
Diszkrét bemeneti feszültség: 24 V DC
Helyi jelzések
1 zöld LED PWR jelöléssel a bekapcsolt állapot jelzéséhez
1 zöld LED RUN jelöléssel a futási állapot jelzéséhez
1 piros LED E IN jelöléssel a belső hiba jelzéséhez
1 piros LED E EX jelöléssel a külső hiba jelzéséhez
2 narancssárga LED ADDR jelöléssel a csomópont címzéséhez
16 sárga LED IN jelöléssel a bemeneti állapot jelzéséhez
Kábel keresztmetszet
0,2...2,5 mm² - AWG 24...AWG 14 rugalmas kábel kábelvég nélkül
0,25...2,5 mm² - AWG 23...AWG 14 rugalmas kábel kábelvéggel, gyűrűvel
0,25...2,5 mm² - AWG 23...AWG 14 rugalmas kábel kábelvéggel, gyűrű nélkül
0,2...2,5 mm² - AWG 24...AWG 14 tömör kábel kábelvég nélkül
0,5...1 mm² - AWG 20...AWG 18 rugalmas kábel kábelvéggel, dupla gyűrűvel
Mechanikai jellemzők
Rögzítési mód: Omega 35 mm DIN sín az EN 50022 szerint
Mélység: 22,5 mm
Magasság: 99 mm
Szélesség: 114,5 mm
Terméksúly: 0,25 kg
Környezeti feltételek
Szabványok: ISO 13849-1, IEC 62061, IEC 61508, IEC 61800-5-1
Termék tanúsítványok: RCM, TÜV, cULus
IP védettségi fokozat: IP20 (ház)
Üzemi környezeti hőmérséklet: -10...55 °C
Tárolási környezeti hőmérséklet: -20...85 °C
Relatív páratartalom: 10...95 %
Szennyezettségi fok: 2
Biztonsági megbízhatósági adatok
DC > 99 %
MTTFd < 100 év magas
PFHd = 7.09E-9 1/h
Szigetelés: 250 V AC a tápellátás és a ház között az IEC 61800-5-1 szerint
Túlfeszültségi kategória: II
Elektromágneses kompatibilitás
Elektrosztatikus kisülés immunitási teszt - teszt szint: 6 kV (érintkezésnél) az IEC 61000-4-2 szerint
Elektrosztatikus kisülés immunitási teszt - teszt szint: 20 kV (levegőben) az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni érzékenység - teszt szint: 10 V/m (80...1000 MHz) az IEC 61000-4-3 szerint
Elektromágneses mezőkkel szembeni érzékenység - teszt szint: 30 V/m (1.4 GHz...2 GHz) az IEC 61000-4-3 szerint
Mechanikai ellenállás
Vibrációállóság: +/-0,35 mm (f= 10...55 Hz) az IEC 61496-1 szerint
Ütésállóság: 10 gn (időtartam = 16 ms) tengelyenként 1000 ütésre az IEC 61496-1 szerint
Várható élettartam: 20 év
