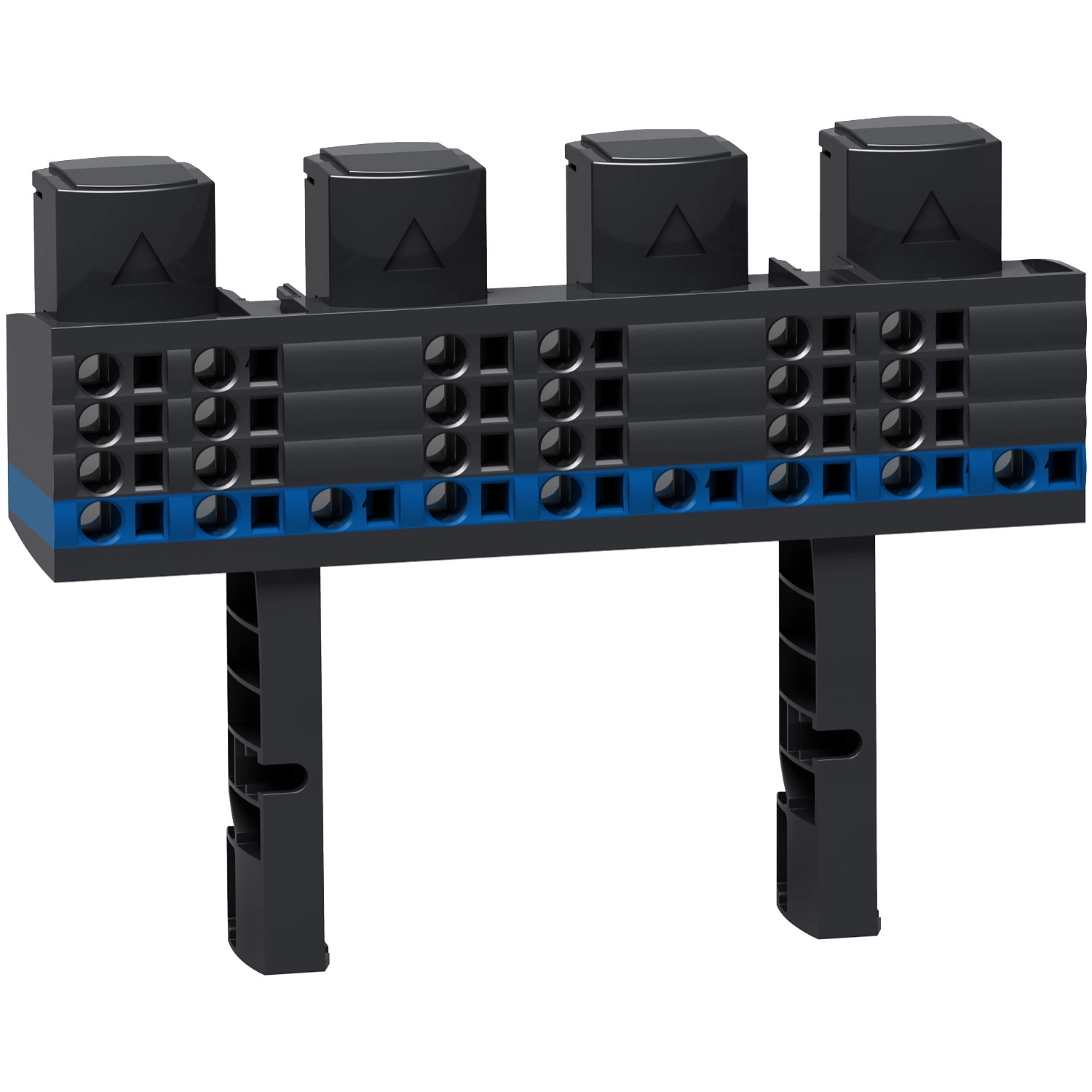

A Schneider Electric Linergy FM elosztóblokk (LVS04018) egy kiváló minőségű, 4 pólusú (3P + N) kialakítású elosztóeszköz, mely kompakt mérete ellenére kiemelkedő teljesítményt biztosít. Ez a 160 amperes névleges áramerősségű elosztóblokk ideális választás villamos elosztórendszerek kiépítéséhez, ahol fontos a megbízhatóság és a szabványos felépítés.
A Linergy FM sorozatú elosztóblokk tökéletesen illeszkedik a Schneider Electric PrismaSeT termékcsaládjához, beleértve a PrismaSeT G, PrismaSeT P, Prisma PH és PrismaSeT Pack 250 szekrényeket, valamint kompatibilis a Spacial burkolatokkal is. A moduláris kialakítás és a 12 modul kapacitás (egyenként 18 mm-es) lehetővé teszi a rugalmas felhasználást különböző villamos elosztórendszerekben. Az eszköz összesen 27 csatlakozási pontot kínál, ami ideálissá teszi összetett rendszerek kialakításához.
Műszaki paramétereit tekintve az LVS04018 modell 690 V AC névleges üzemi feszültséggel, 750 V AC szigetelési feszültséggel és 8 kV impulzus állóképességgel rendelkezik. A 160 A névleges áramerősség 40 °C-on garantált, míg a névleges csúcsáram-állóképesség 20 kA. Az I²t aktiválási érték 6700000 A².s, ami kiváló rövidzárlati védettséget biztosít. A csatlakozások terén az eszköz rendkívül sokoldalú: a betáplálás történhet 50 mm²-es krimpelt kábelsaruval vagy 20 x 3 mm-es rugalmas sínek segítségével, míg az elosztás gyorscsatlakozós sorkapcsokkal megoldott, fázisonként és nullavezetőnként 6-6 csatlakozási ponttal, melyek 4-10 mm² keresztmetszetű rugalmas vagy merev vezetékeket fogadnak.
A termék antracitszürke (RAL 7016) színű, ami jól illeszkedik az ipari környezetbe. Telepítési szempontból rendkívül rugalmas, hiszen többféle rögzítési módot támogat: szerelhető hornyolt hátlapra, DIN sínre vagy sima hátlapra. A kompakt kivitel ellenére az elosztóblokk méretei lehetővé teszik a kényelmes szerelést, a teljes hosszúság 226 mm, a magasság 67,5 mm, a szélesség 47,7 mm. Az összes méret milliméteres pontossággal megtalálható a műszaki dokumentációban.
Szabványok tekintetében az LVS04018 modell megfelel az IEC 61439-1, IEC 61439-2 (burkolaton belül) és IEC 60947-7-1 előírásoknak, valamint rendelkezik ASTA minősítéssel. Ez garantálja a termék megfelelőségét a legszigorúbb nemzetközi biztonsági és minőségi követelményeknek.
Schneider Electric PrismaSeT - LVS04018 -Multiclip 4P, 160A, 1/2 sor műszaki adatok
Főbb jellemzők
Sorozat: Linergy
Terméktípus: Eszköz betáplálás
Terméknév: Linergy FM
Kompatibilitás: PrismaSeT PrismaSeT G szekrény, PrismaSeT PrismaSeT P szekrény, PrismaSeT Prisma PH szekrény, PrismaSeT PrismaSeT Pack 250 szekrény, Spacial szekrények
IP védettség: IPxx B
Műszaki paraméterek
Pólusok: 3P + N
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges impulzus állóképesség [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 160 A
Névleges áram [In]: 160 A 40 °C-on
Névleges csúcsáram-állóképesség [Ipk]: 20 kA
I²t aktiválásnál: 6700000 A².s
Csatlakozások
Betáplálás: krimpelt kábelsaru 50 mm², rugalmas sínek 20 x 3 mm
Elosztás: gyorscsatlakozós sorkapocs (fázis) 6 x 4...10 mm² (rugalmas), gyorscsatlakozós sorkapocs (fázis) 6 x 4...10 mm² (merev), gyorscsatlakozós sorkapocs (nullavezető) 6 x 4...10 mm² (rugalmas), gyorscsatlakozós sorkapocs (nullavezető) 6 x 4...10 mm² (merev)
Mechanikai jellemzők
Rögzítési lehetőségek: Hornyolt hátlap, DIN sín, Sima hátlap
9 mm-es osztások száma: 24
18 mm-es modulok száma összesen: 12
Szín: Antracitszürke (RAL 7016)
Szabványok és minősítések
Szabványoknak való megfelelés: IEC 61439-1 (szekrényen belül), IEC 61439-2 (szekrényen belül), IEC 60947-7-1
Termékminősítések: ASTA
