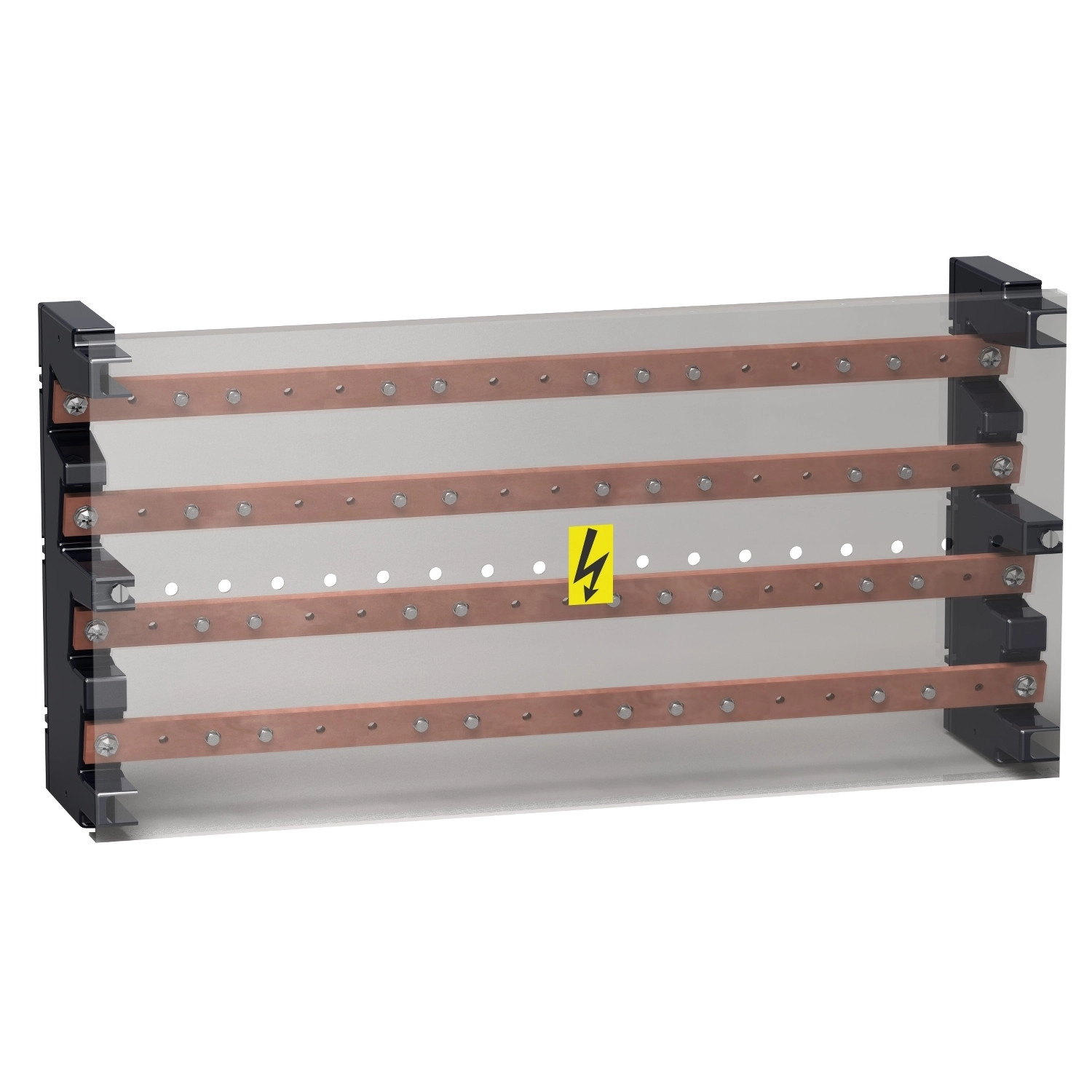

Schneider Electric PrismaSeT - LVS04055 - Lépcsős gyűjtősín, 4P, 630A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A LINERGY BS elosztósín kompatibilis a PrismaSeT G és PrismaSeT P típusú elosztószekrényekkel, valamint a Spacial sorozatú házakkal is. Telepítése rugalmas, mind függőlegesen, mind vízszintesen szerelhető hornyolt hátlapra, Prisma állványzatra vagy sima hátlapra. A 32 x 8 mm keresztmetszetű rézsínek magas terhelhetőséget biztosítanak, miközben a rendszer kompakt méreteivel (235 x 470 x 115 mm) optimális helykihasználást tesz lehetővé.
A Linergy BS elosztósín kiemelkedő villamos tulajdonságokkal rendelkezik. A 630A névleges üzemi áram mellett 40°C környezeti hőmérsékleten is megbízhatóan működik. Az IPxx B védettségi szint megfelelő védelmet nyújt a tervezett alkalmazási környezetben. A 440V AC névleges üzemi feszültség és 750V AC szigetelési feszültség mellett a 8 kV-os névleges lökőfeszültség-állóság is biztosított. A sín rövid idejű zárlati áramállósága (Icw) 25 kA 1 másodpercig, míg a lökőáram-állósága (Ipk) 40 kA. Az aktiválási I²t érték 625 000 000 A².s, ami kiváló túlterhelés-védelmi tulajdonságokat biztosít.
A csatlakoztatási lehetőségek rugalmasságát a tápellátás oldali préselhető kábelsaruk (50 mm²), a rugalmas sínek (32 x 8 mm), valamint az elosztás oldali M6-os furatok (13 x 1...50 mm²) biztosítják. A Linergy BS elosztósínt az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően, házba építve tesztelték, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a biztonságos és szabványos működést bármely kompatibilis rendszerben. A Schneider Electric LVS04055 elosztósín tehát ideális választás olyan professzionális alkalmazásokhoz, ahol a megbízható energiaelosztás mellett a rugalmas telepíthetőség és a magas zárlati áramtűrés is elsődleges szempont.
Schneider Electric PrismaSeT - LVS04055 -Lépcsős gyűjtősín, 4P, 630A műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Termék típusa: Többlépcsős elosztósín
Termék neve: Linergy BS
Kompatibilitás: PrismaSeT G elosztószekrény, PrismaSeT P elosztószekrény, Spacial házak
Védettség: IPxx B
Telepítési jellemzők
Rögzítési felület: Hornyolt hátlap, Prisma állványzat, Sima hátlap
Szerelési mód: Függőleges vagy vízszintes
Pólusok: 4P
Villamos jellemzők
Névleges üzemi feszültség: 440 V AC
Névleges szigetelési feszültség: 750 V AC
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi áram: 630 A
Névleges áram: 630 A (40 °C-on)
Rövid idejű zárlati áramállóság: 25 kA (1 másodpercig)
Lökőáram-állóság: 40 kA
I²t aktiváláskor: 625000000 A².s
Fizikai jellemzők
Gyűjtősín keresztmetszete: 32 x 8 mm
Csatlakozások: Tápellátás: préselhető kábelsaru 50 mm², rugalmas sínek 32 x 8 mm; Elosztás: M6 furatok (fázis), 13 x 1...50 mm²
Magasság: 235 mm
Szélesség: 470 mm
Mélység: 115 mm
Szabványok és tanúsítványok
Szabványok: IEC 61439-1 (házba építve), IEC 61439-2 (házba építve)
Tanúsítványok: ASTA
