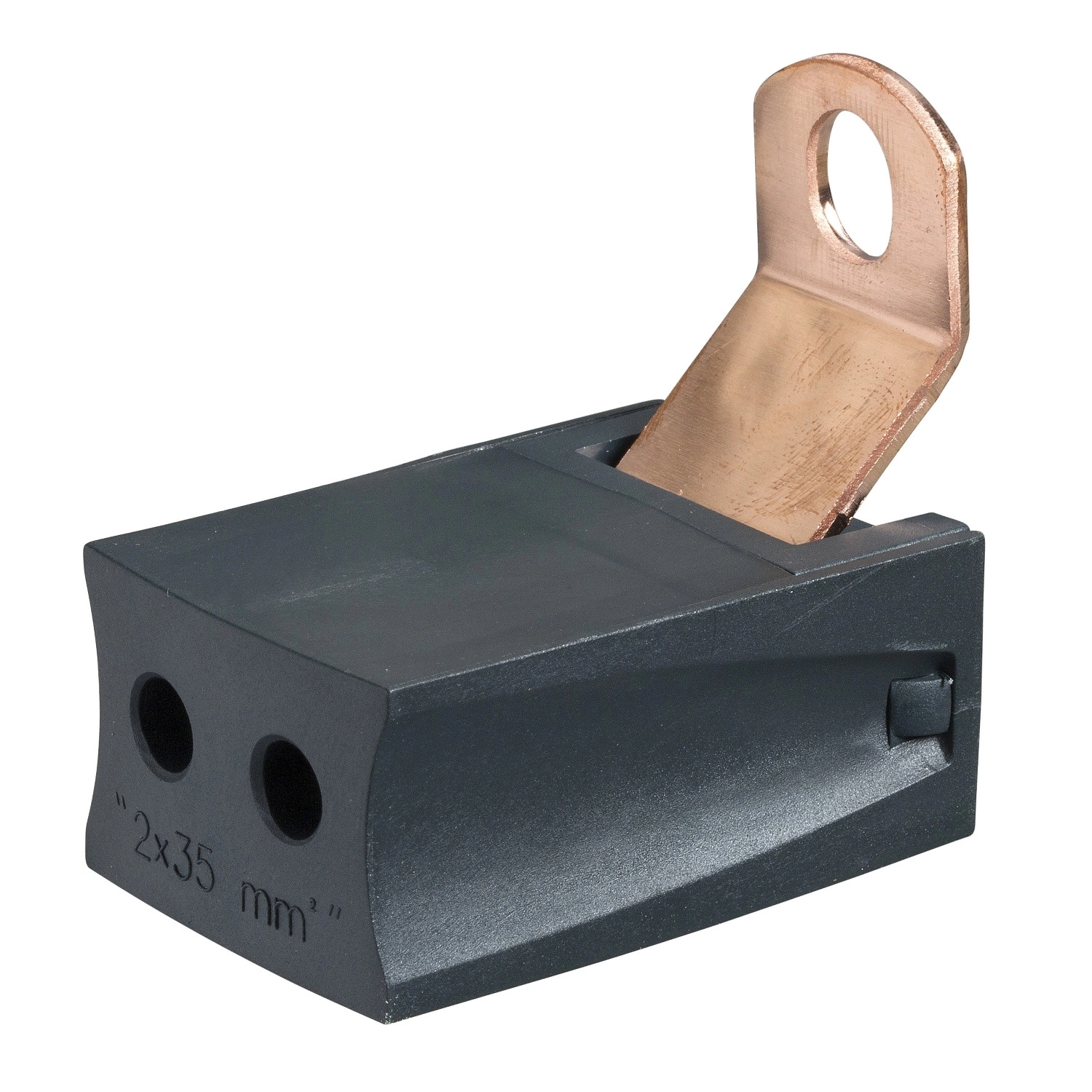

Schneider Electric PrismaSeT - LVS04155 - Kiegészítő csatlakozó blokk 35mm2 3P
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Schneider Electric LVS04155 kiegészítő csatlakozó blokk kompatibilis a PrismaSeT G és P burkolatokkal, valamint számos Schneider Electric megszakítóval, többek között az EasyPact CVS100-250, ComPact NSX100-250, ComPact INV100-250, ComPact INS100-160 és ComPact INS250 típusokkal. A könnyű szerelhetőség érdekében szerelőlapra rögzíthető, így gyorsan és egyszerűen beépíthető a meglévő rendszerekbe.
A termék kiváló villamos paraméterekkel rendelkezik: 690V AC névleges üzemi feszültség, 750V AC névleges szigetelési feszültség és 8 kV névleges lökőfeszültség-állóság. A 250A névleges üzemi áram (40°C-on) mellett 8,5 kA 1 másodperces rövidzárlati áramot és 30 kA névleges csúcs zárlati áramot képes elviselni. A csatlakozások tekintetében a tápellátás oldalon közvetlen csatlakozással 120 mm² vezeték fogadására alkalmas, míg az elosztási oldalon csavaros csatlakozókon keresztül 2 x 35 mm² vezeték csatlakoztatható pólusonként. Az antracitszürke (RAL 7016) színű blokk modern és professzionális megjelenést biztosít.
A Linergy DP kiegészítő csatlakozó blokk tervezésekor a megbízhatóságot és a biztonságot is szem előtt tartották. A termék 3-as szennyezettségi fokozattal és III-as túlfeszültség kategóriával rendelkezik. Az IEC 60695-2-11 szabványnak megfelelően 960 °C-os izzóhuzal-állósággal büszkélkedhet, továbbá megfelel több fontos nemzetközi szabványnak, köztük az IEC 60947-7-1, valamint az IEC 61439-1 és IEC 61439-2 (burkolaton belül) előírásainak. A termék ASTA tanúsítvánnyal rendelkezik, és széles üzemi hőmérséklet-tartományban (-25...55 °C) használható, ami különösen alkalmassá teszi változó környezeti körülmények közötti alkalmazásra.
Schneider Electric PrismaSeT - LVS04155 -Kiegészítő csatlakozó blokk 35mm2 3P műszaki adatok
Alap jellemzők
Termékcsalád: Linergy
Terméktípus: Elosztóblokk
Terméknév: Linergy DP
Pólusok száma: 3P
Névleges áram: 250 A 40 °C-on
Névleges feszültség: 690 V AC
IP védettség: IPxx B
Kompatibilitás
Kompatibilis termékcsaládok: PrismaSeT G burkolat, PrismaSeT P burkolat, Linergy DP elosztóblokk, ComPact NSX, ComPact INS, ComPact INV
Telepíthető eszközök: EasyPact: CVS100...250, ComPact: NSX100...250, ComPact: INV100...250, ComPact: INS100...160, ComPact: INS250
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Rövid idejű zárlati áram [Icw]: 8,5 kA 1 másodpercig
Névleges csúcs zárlati áram [Ipk]: 30 kA
Csatlakozók: Tápellátás: közvetlen csatlakozás 120 mm², Elosztás: csavaros csatlakozó, 2 x 35 mm²
Szín: Antracitszürke (RAL 7016)
Környezeti jellemzők
Szennyezettségi fok: 3
Túlfeszültség kategória: III
Izzóhuzal-állóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -25...55 °C
Szabványok és tanúsítványok
IEC 60947-7-1
IEC 61439-1, burkolaton belül
IEC 61439-2, burkolaton belül
Termék tanúsítványok: ASTA
Méretek
A terméken feltüntetett méretek: 49,8 mm × 23,1 mm × 49,9 mm
