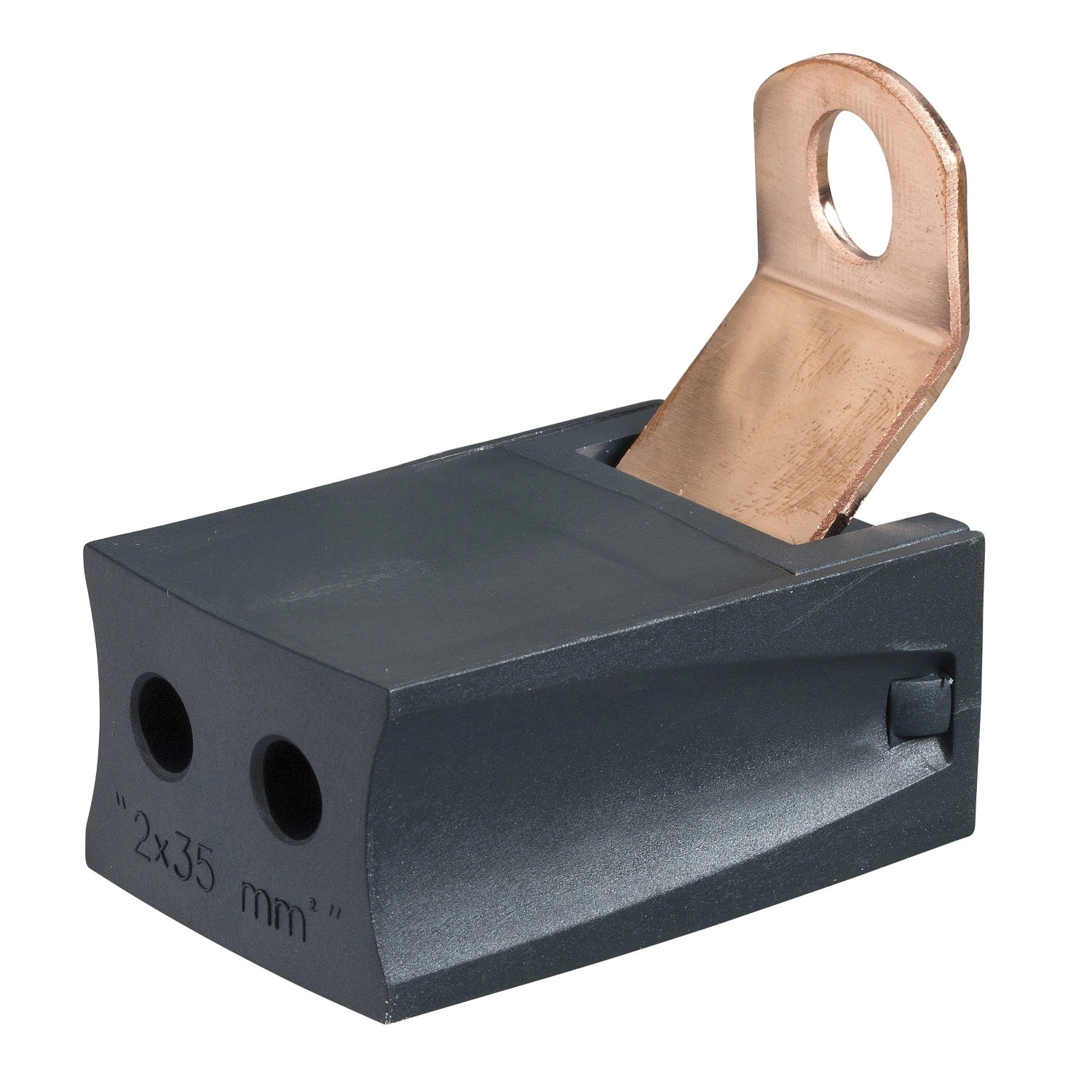

Schneider Electric PrismaSeT - LVS04156 - Kiegészítő csatlakozó blokk 35mm2 4P
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A LVS04156 elosztó blokk kompatibilis a Schneider Electric PrismaSeT G és PrismaSeT P kapcsolószekrényekkel, valamint számos más Schneider termékcsaláddal, beleértve a ComPact NSX, ComPact INS, ComPact INV és az EasyPact CVS készülékeket is. Ez a sokoldalú kompatibilitás lehetővé teszi a villamos szakemberek számára, hogy rugalmasan és költséghatékonyan tervezzenek különböző méretű és komplexitású elosztórendszereket. A termék antracit szürke (RAL 7016) színben készül, ami nem csak esztétikus megjelenést biztosít, hanem jól illeszkedik a legtöbb kapcsolószekrény belső kialakításához is.
A Linergy DP elosztó blokk kiemelkedő műszaki paraméterekkel rendelkezik: 690 V AC névleges üzemi feszültség, 750 V AC névleges szigetelési feszültség és 8 kV névleges lökőfeszültség-állóság jellemzi. A termék 40°C-on 250 A névleges üzemi áramot biztosít, valamint 8,5 kA 1 másodperces rövidzárlati áramot és 30 kA csúcsfeszültség-állóságot kínál, így a legmagasabb biztonsági követelményeknek is megfelel. A csatlakozási lehetőségek tekintetében a betáplálás közvetlen csatlakozással történik 120 mm²-es vezetékkel, míg az elosztáshoz pólusonként 2 darab 35 mm²-es csavaros csatlakozó áll rendelkezésre. A berendezés -25°C és +55°C közötti környezeti hőmérsékleten működőképes, ami különösen fontos a szélsőséges körülmények között üzemelő rendszereknél.
A Schneider Electric LVS04156 elosztó blokk megfelel az IEC 60947-7-1, valamint az IEC 61439-1 és IEC 61439-2 (kapcsolószekrényen belüli alkalmazás) nemzetközi szabványoknak, és rendelkezik ASTA tanúsítvánnyal. A termék telepítése egyszerű, szerelőlapra történik, és többféle készülékkel használható, beleértve az EasyPact CVS100...250, ComPact NSX100...250, ComPact INV100...250, ComPact INS100...160 és ComPact INS250 típusokat. A termék 3-as szennyezettségi fokú és III-as túlfeszültség kategóriájú környezetben használható, valamint 960°C-os izzóhuzal-állósággal rendelkezik az IEC 60695-2-11 szabvány szerint. Mindezek az adatok garantálják a termék hosszú élettartamát és megbízható működését a legigényesebb villamossági alkalmazásokban is.
Schneider Electric PrismaSeT - LVS04156 -Kiegészítő csatlakozó blokk 35mm2 4P műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Termék típus: Elosztó blokk
Terméknév: Linergy DP
Kompatibilitás: PrismaSeT G kapcsolószekrény, PrismaSeT P kapcsolószekrény, Linergy DP elosztó blokk, ComPact NSX, ComPact INS, ComPact INV
Kiegészítő/alkatrész kategória: Áramelosztási kiegészítő
IP védettség: IPxx B
Kiegészítő adatok
Rögzítés: Szerelőlapra
Telepíthető készülékek: EasyPact: CVS100...250, ComPact: NSX100...250, ComPact: INV100...250, ComPact: INS100...160, ComPact: INS250
Pólusok száma: 4P
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A 40 °C-on
Névleges rövid idejű áram [Icw]: 8,5 kA 1 másodpercig
Névleges csúcsfeszültség-állóság [Ipk]: 30 kA
Csatlakozások - terminálok: Tápellátás: közvetlen csatlakozás 120 mm², Elosztás: csavaros csatlakozó, 2 x 35 mm²
Szín: Antracit szürke (RAL 7016)
Környezeti jellemzők
Szennyezettségi fok: 3
Túlfeszültség kategória: III
Izzóhuzal-állóság: 960 °C az IEC 60695-2-11 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-7-1, IEC 61439-1 (kapcsolószekrényen belül), IEC 61439-2 (kapcsolószekrényen belül)
Terméktanúsítványok: ASTA
Üzemi környezeti hőmérséklet: -25...55 °C
