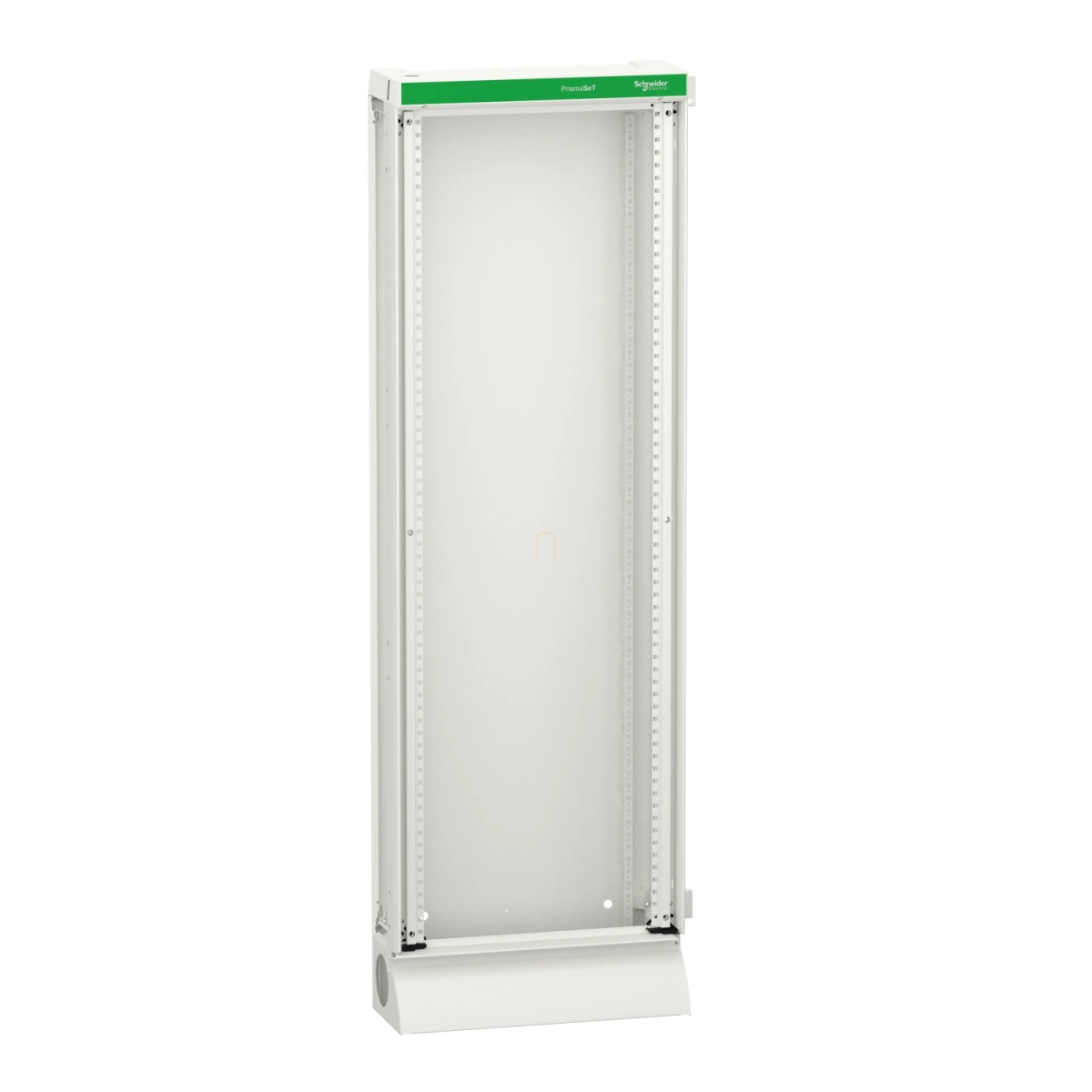

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08214 cikkszámú bővítőszekrény egy professzionális, kisfeszültségű villamos elosztáshoz tervezett álló szekrény, amely tökéletes választás ipari és kereskedelmi létesítmények számára. Ez a padlón álló, IP30 védettségű szekrény oldallap nélkül kerül szállításra, így ideálisan kombinálható egymás mellé helyezett kivitelben, komplex elosztórendszerek kialakításához.
A PrismaSeT G bővítőszekrény 600 mm szélességgel és 1880 mm magassággal (lábazattal együtt) rendelkezik, mélysége 205 mm. A készülékház funkcionális, fém burkolatú, beltéri használatra tervezett, és készletben szállítják, amely tartalmazza a tartóoszlopokat, hátlapot, fedőlapot, alaplapot és lábazatot. Az előlap típusa külön rendelendő, ami lehetővé teszi a testreszabást az egyedi igényeknek megfelelően. A szerkezet 33 db 50 mm-es függőleges modult és soronként 24 db 18 mm-es modult képes befogadni, így jelentős mennyiségű készülék elhelyezésére alkalmas.
A szekrény kiemelkedő villamossági paraméterekkel rendelkezik: 1000 V névleges szigetelési feszültség a fő hátsó síneknél (az IEC 61439-2 szabványnak megfelelően), 50/60 Hz hálózati frekvencia, 630 A névleges áram 40 °C-on, valamint 50 kA rövidzárlati áram. Továbbá 25 kA 1 másodperces névleges rövid idejű áramterhelhetőség és 53 kA névleges csúcstartó áram jellemzi, az IEC 61439-1 szabvány szerint. A szekrény I. érintésvédelmi osztályba tartozik, ami magas szintű elektromos biztonságot garantál.
A PrismaSeT G szekrény különleges felületkezelése elektroforézises kezelés és hőpolimerizált poliészter-epoxi por bevonat, ami tartós, texturált, matt fehér (RAL 9003) felületet biztosít. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, valamint rendelkezik ASTA és EAC tanúsítványokkal is.
A környezeti alkalmazhatóság terén a szekrény különböző IP védettségi szinteket kínál a választott kiegészítőktől függően: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, illetve IP43 védettség érhető el ajtóval, tetővel és IP43 tömítéssel. Az IK ütésállósági fokozat szintén a választott konfigurációtól függ: IK07 előlappal, IK08 átlátszó ajtóval és IK10 tömör ajtóval. A szekrény mechanikai robusztussága kiemelkedő, 2,5G szeizmikus teszteknek is megfelel az IEC 60068-2-57 szabvány szerint, ami különösen fontos lehet földrengésveszélyes területeken történő telepítéseknél.
Schneider Electric PrismaSeT - LVS08214 -Álló G bővítőszekrény IP30 33M műszaki adatok
Alapadatok
Terméktípus: Bővítőszekrény
Termékcsalád: PrismaSeT G
Cikkszám: LVS08214
Alkalmazási terület: Kisfeszültségű villamos elosztás
Fizikai jellemzők
Kivitel: Padlón álló szekrény - 600 mm szélesség
Szekrény típusa: Funkcionális szekrény készlet formában szállítva, fém szekrény, beltéri kivitel
Méretek: Szélesség: 595 mm, Magasság: 1880 mm (lábazattal), Mélység: 205 mm
Súly: 24 kg
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felületminőség: Texturált, matt
Szín: Fehér (RAL 9003)
Készlet tartalma
Tartóoszlopok, hátlap, fedőlap, alaplap, lábazat
Kiegészítő információ: Egymás mellé helyezhető kivitel, előlap típusa külön rendelendő
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcstartó áram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Moduláris kapacitás
Függőleges modulok száma [50 mm]: 33
18 mm-es modulok száma soronként: 24
Védelmi jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
