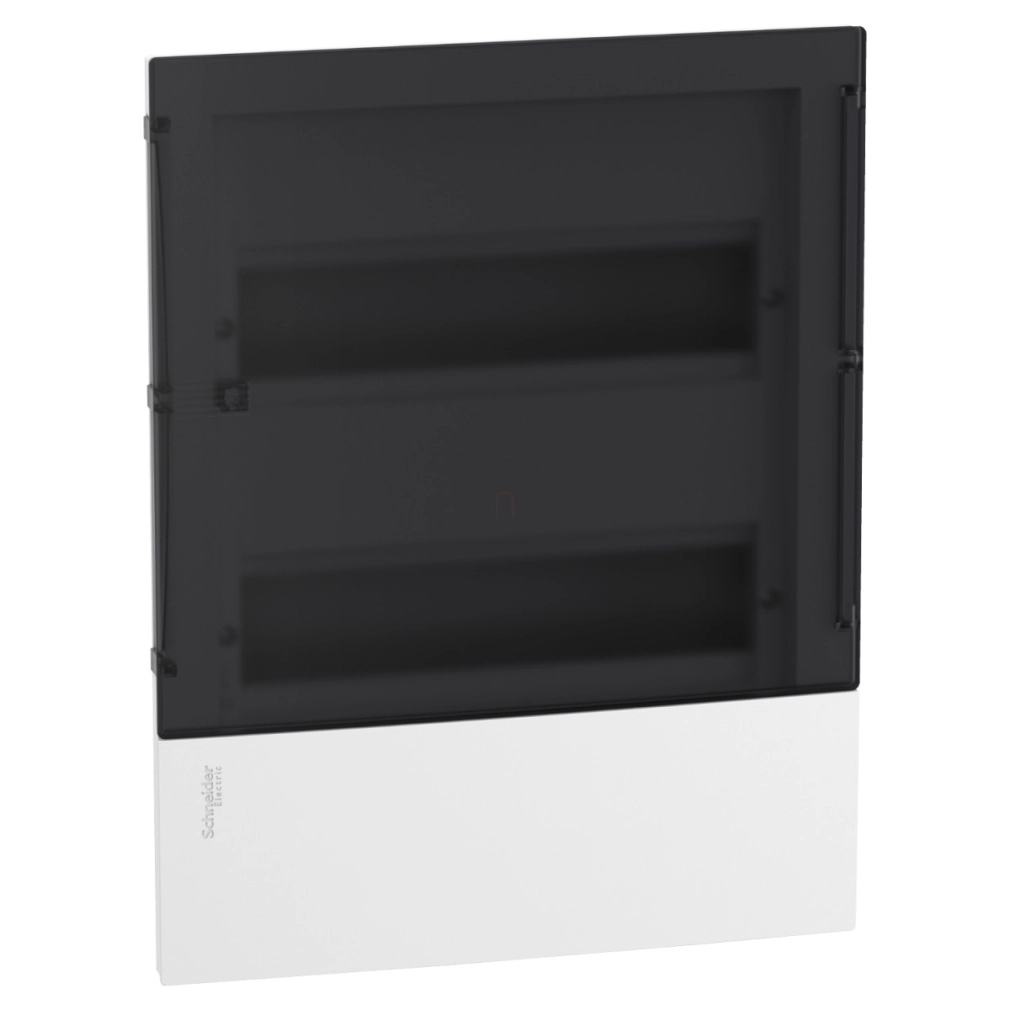

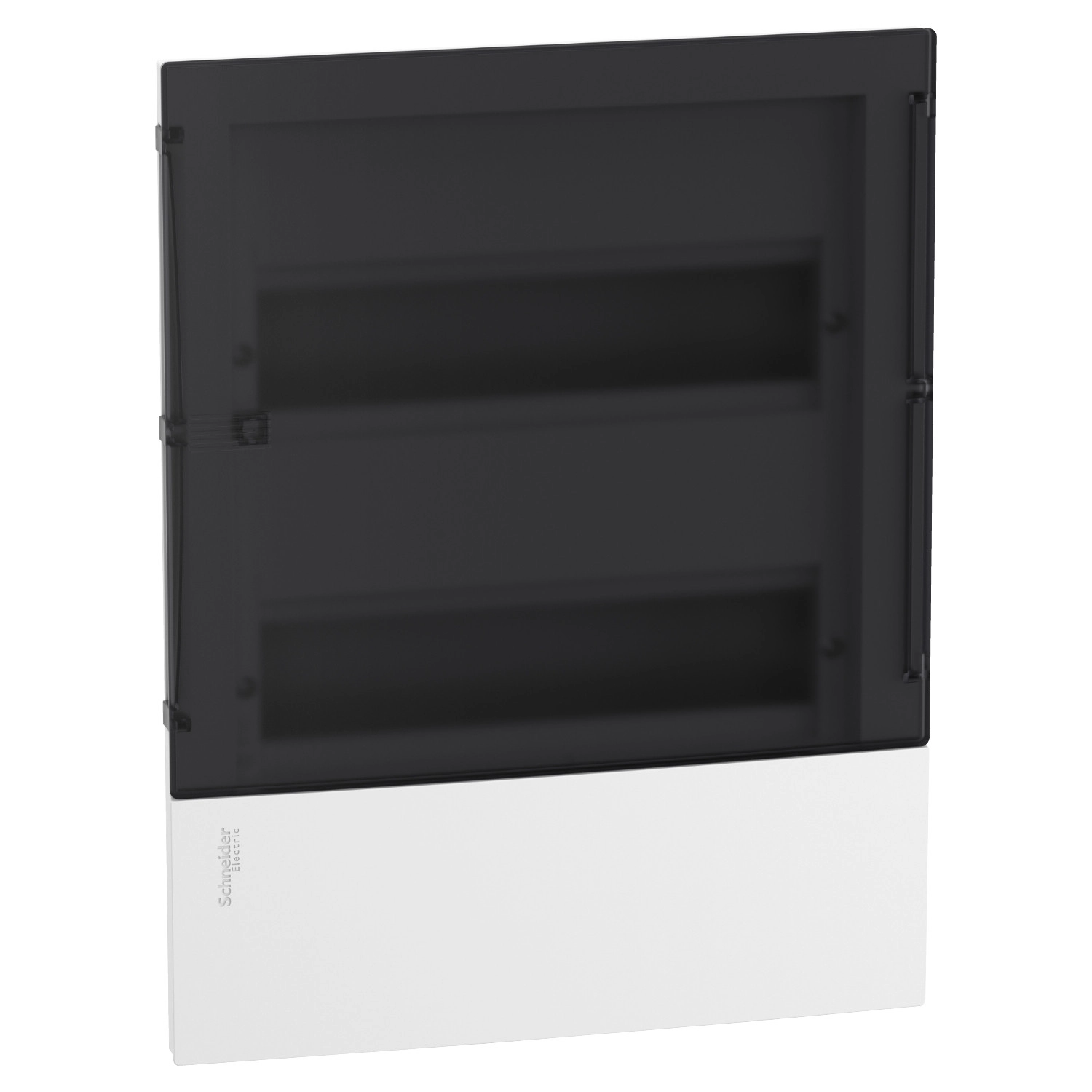

Schneider Electric Resi9 Mini Pragma - MIP22212S - Kiselosztó, füstszínű átlátszó ajtó, süllyesztett, 2x12 modul, PEN sín, komplett, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A MIP22212S kiselosztó 2 vízszintes sorban összesen 24 darab 18 mm-es modult képes befogadni (soronként 12 modult), ami ideálissá teszi közepes méretű elektromos rendszerek kialakításához lakóépületekben vagy kisebb üzleti helyiségekben. Az IP40-es védettségi besorolás megfelelő védelmet nyújt a por és a véletlen érintés ellen, míg az IK07 fokozat kellő mechanikai ellenállóképességet biztosít. A technoplasztik anyagból készült ház (hátsó rész, ajtó és előlap) 650 °C-os izzóhuzalos vizsgálatnak megfelelő tűzállóságot garantál, ami kiemelt biztonságot jelent.

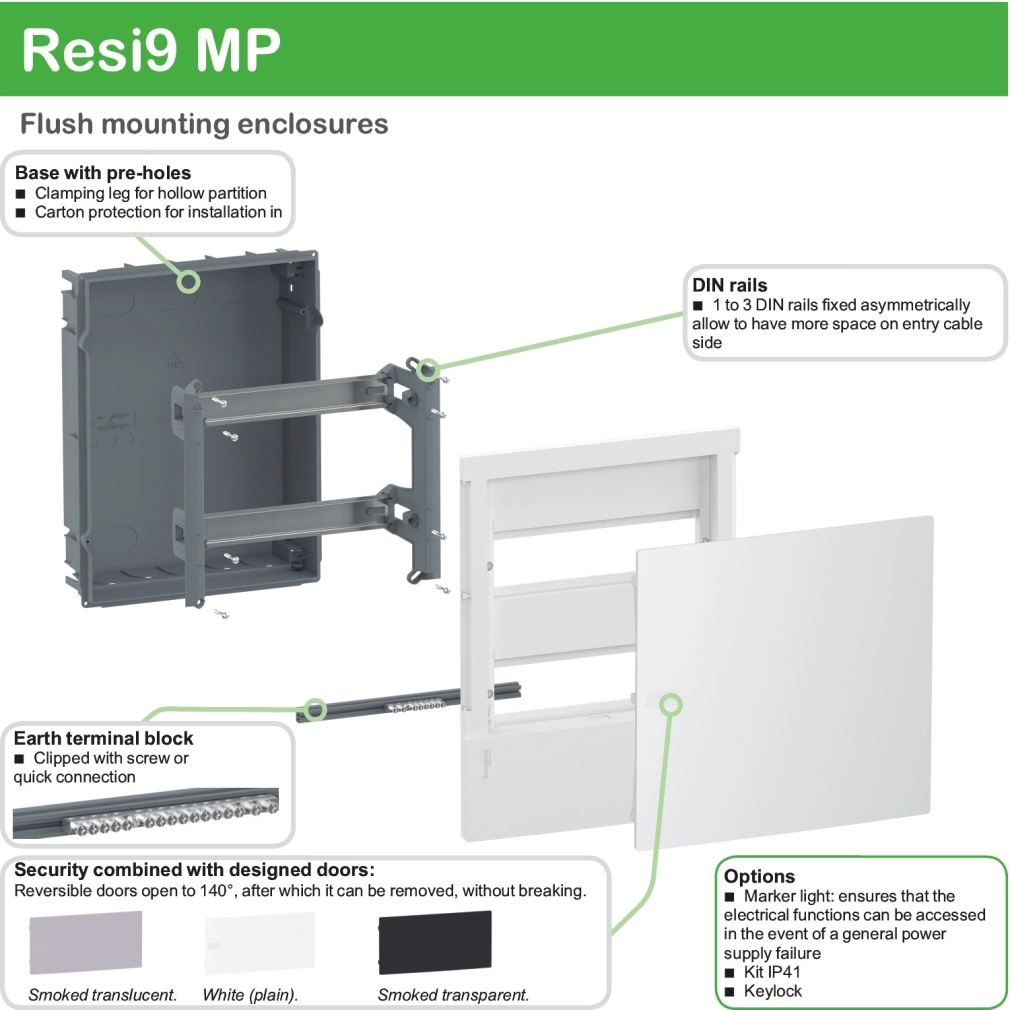

Műszaki szempontból a RESI9 MP kiselosztó 63 A névleges áramerősségre van méretezve, és 35 mm-es aszimmetrikus sínnel rendelkezik. A kiselosztó előre kivágott kábelbevezetési pontokkal érkezik, ami megkönnyíti a telepítési munkálatokat. Különösen hasznos tulajdonsága az 1 db földelő és 1 db nulla sorkapocs, mindkettő csavaros kivitelben, egyenként 16 kivezetéssel. A sorkapcsok változatos méretű vezetékek fogadására alkalmasak: 2 x 16 mm², 8 x 10 mm² és 6 x 6 mm² keresztmetszetű vezetékek mind a föld, mind a nulla esetében.

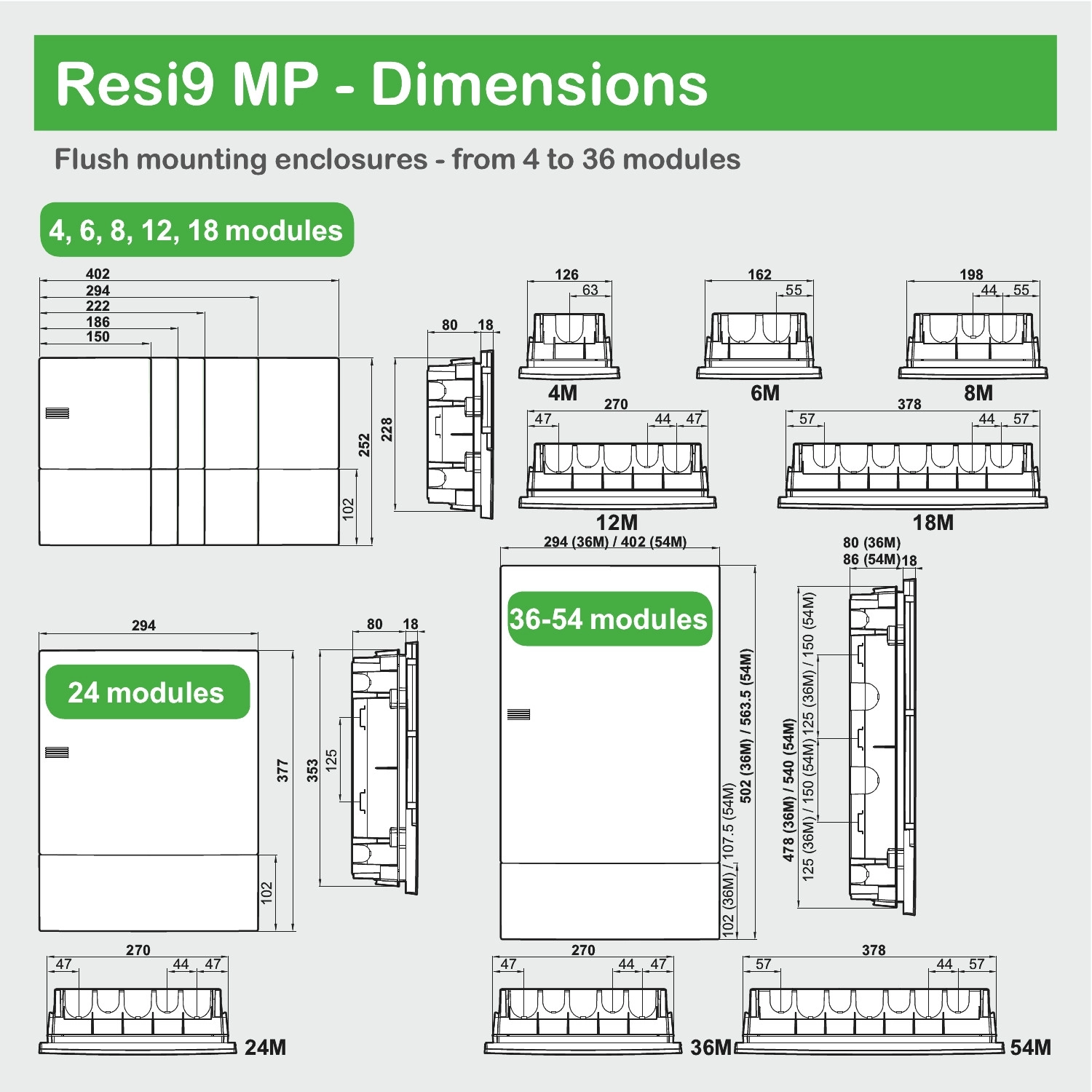

A kiselosztó méretei pontosan illeszkednek a modern épületgépészeti igényekhez: falba süllyesztve 270 mm széles és 353 mm magas, míg a külső méretei 294 mm x 377 mm. A mélysége összesen 98 mm, amiből 80 mm a falba kerül, míg 18 mm kiemelkedik. A 76 mm-es belső mélység elegendő helyet biztosít a vezetékek kényelmes elhelyezésére és a megfelelő kábelezésre. Széles működési hőmérséklet-tartománya (-25...60 °C) lehetővé teszi a változó környezeti feltételek melletti megbízható üzemelést. A Schneider Electric MIP22212S kiselosztó minőségét az IMQ minőségi tanúsítvány és az IEC 60670-1 valamint IEC 60670-24 szabványoknak való megfelelés is garantálja.
Schneider Electric RESI9 Mini Pragma - MIP22212S -Kiselosztó, füstszínű átlátszó ajtó, süllyesztett, 2x12 modul, PEN sín, komplett, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Resi9
Terméknév: Resi9 MP
Termék típus: Kiselosztó
Kiselosztó típus: Moduláris kiselosztó
Modulok száma soronként: 12 db 18 mm-es modul
Vízszintes sorok száma: 2
Ajtó típusa: Füstszínű
Szélesség: Falban: 270 mm, Külső: 294 mm
Magasság: Falban: 353 mm, Külső: 377 mm
Mélység: Külső: 18 mm, Falban: 80 mm, Teljes: 98 mm
Kiegészítő információk
Szerelés módja: Süllyesztett
9 mm-es osztások száma: 24
18 mm-es modulok teljes száma: 24
Névleges áram [In]: 63 A
Sín típusa: 35 mm aszimmetrikus sín
Szerelőlap leírás: Szerelőlap nélkül
Kábelbevezetés: Előre kivágott nyílások
Sorkapocs funkció: Föld / nulla
Sorkapcsok száma: 1 föld (csavaros) 16 kimenettel, 1 nulla (csavaros) 16 kimenettel
Elosztóblokk kimenetek: 2 x 16 mm² föld számára, 2 x 16 mm² nulla számára, 6 x 6 mm² föld számára, 6 x 6 mm² nulla számára, 8 x 10 mm² föld számára, 8 x 10 mm² nulla számára
Kiselosztó anyaga: Hátsó rész: technoplasztik, Ajtó: technoplasztik, Előlap: technoplasztik
Belső mélység: 76 mm
Szín: Előlap: fehér (RAL 9003), Ajtó: füstszínű (RAL 9003)
Környezet
Alkalmazási szegmens: Kiskereskedelmi, Lakossági
Szabványok: IEC 60670-1, IEC 60670-24
Minőségi tanúsítványok: IMQ
Tűzállóság: Ajtó: 650 °C, Hátsó rész: 650 °C, Előlap: 650 °C
IP védettség: IP40
IK védettség: IK07
Működési környezeti hőmérséklet: -25...60 °C
