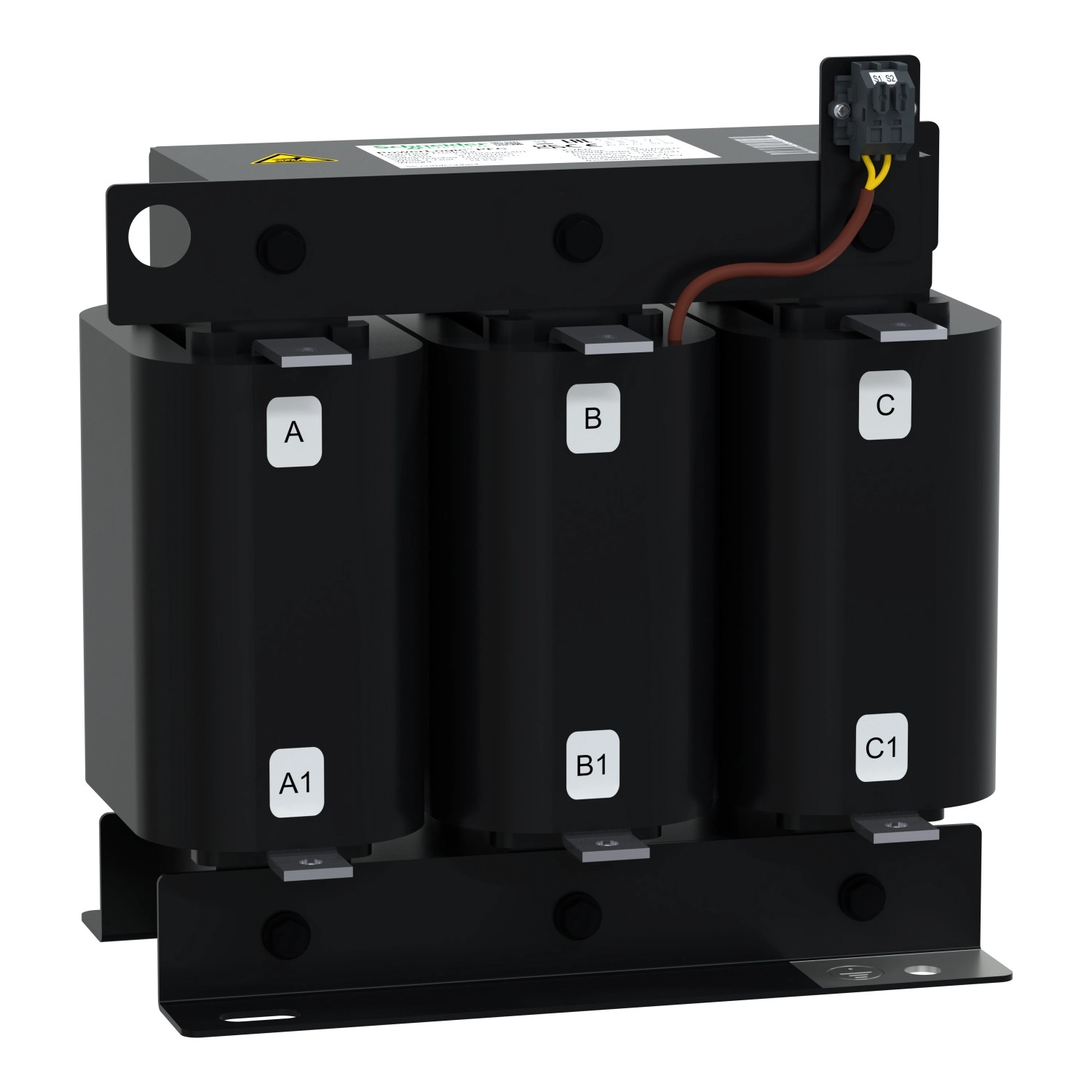

Schneider Electric SAH detuned reactors - LVR05500A40T - Varplus Fojtótekercs 5.7% (215 Hz) 50 kvar 400/415V 50Hz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A PowerLogic sorozatba tartozó, DR (Detuned Reactor) rövidítéssel jelölt eszköz elsődleges feladata a felharmonikusok szűrése és a kondenzátorok védelme. A készülék 0.614 mH induktivitással rendelkezik fázisonként, ±5% tűréshatárral. Maximális teljesítményvesztesége 320 W. Az alapharmonikus névleges árama 72.2 A, míg az effektív áram (RMS) értéke 88 A. A készülék Class H szigetelési osztályba tartozik, névleges szigetelési feszültsége 1.1 kV, és 4 kV dielektromos tesztfeszültséggel rendelkezik (50 Hz, 1 perc). Maximális állandó árama az alap áram 1.3-szorosa lehet. A felharmonikus áramspektrum jellemzői: 2.9% x I3, 67.8% x I5, 18.6% x I7, és 6.2% x I11. Dinamikus áramterhelési képessége 2.2 x Isc, konvencionális szabad levegős termikus árama pedig 2 A 250 V AC 50 Hz esetén.
A PowerLogic PFC fojtótekercs kizárólag beltéri használatra készült, kényszerített légáramlással hűtve. Csatlakozása lapos kivezetésen keresztül történik, rögzítési pontjai 200 x 125 mm távolságban helyezkednek el. Méretei: 270 mm magasság, 260 mm szélesség és 200 mm mélység. A készülék IP00 védettségi fokozattal rendelkezik, ami azt jelenti, hogy nem védett érintés és por ellen, ezért megfelelő szekrényben való elhelyezése szükséges.
A Schneider Electric LVR05500A40T fojtótekercs 2000 méter tengerszint feletti magasságig használható. Működési hőmérséklettartománya 0-55°C 1000 méterig, illetve 0-50°C 1000-2000 méter között. A készülék képes elviselni 20-80% relatív páratartalmat és 250 órás sós köd tesztet (400 V/50 Hz). Az eszköz megfelel az IEC 60068 szabványnak, és kompakt kialakítása ellenére robusztus, ipari környezetben való használatra tervezték. Ez a fojtótekercs ideális választás olyan környezetekbe, ahol jelentős harmonikus torzítás van jelen, és ahol fontos a kondenzátorok védelme és az elektromos hálózat minőségének javítása.
Schneider Electric SAH detuned reactors - LVR05500A40T -Varplus Fojtótekercs 5.7% (215 Hz) 50 kvar 400/415V 50Hz műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Eszköz rövid neve: DR
Termék vagy alkatrész típusa: Fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény érték: 50 kvar (400 V AC 50 Hz)
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 4.2 - 210 Hz - 5.7 % - 50 Hz
Kiegészítő adatok
Maximális teljesítményveszteség: 320 W
Induktivitás értéke: 0.614 mH
Induktivitás tűrése: -5 % és +5 % között fázisonként
Alapharmonikus áramerősség: 72.2 A
RMS áramerősség: 88 A
Elektromos szigetelési osztály: Class H
Névleges szigetelési feszültség: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális állandó áram: 1.3 x I1
Harmonikus áramspektrum: 2.9 % x I3, 67.8 % x I5, 18.6 % x I7, 6.2 % x I11
Dinamikus ellenállási áram: 2.2 x Isc
Konvencionális szabad léghűtéses termikus áram: 2 A (250 V AC 50 Hz)
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerített konvekció
Csatlakozási pontok: Lapos csatlakozó
Rögzítési távolság: 200 x 125 mm
Méretek
Magasság: 270 mm
Szélesség: 260 mm
Mélység: 200 mm
Környezeti adatok
Szabványok: IEC 60068
IP védettségi fok: IP00
Üzemi magasság: <= 2000 m
Környezeti hőmérséklet tartomány: 0-55 °C (<= 1000 m), 0-50 °C (> 1000...2000 m)
Átlagos környezeti hőmérséklet: 50 °C (<= 1000 m, 24 órás átlag), 40 °C (<= 1000 m, 1 éves átlag), 45 °C (> 1000...2000 m, 24 órás átlag), 35 °C (> 1000...2000 m, 1 éves átlag)
Klimatikus ellenállás: Relatív páratartalom: 20-80 %, Sós köd (400 V/50 Hz): 250 óra
