Schneider Electric SAH detuned reactors - LVR14500A40T - Varplus Fojtótekercs 14% (135 Hz) 50 kvar 400/415V 50Hz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

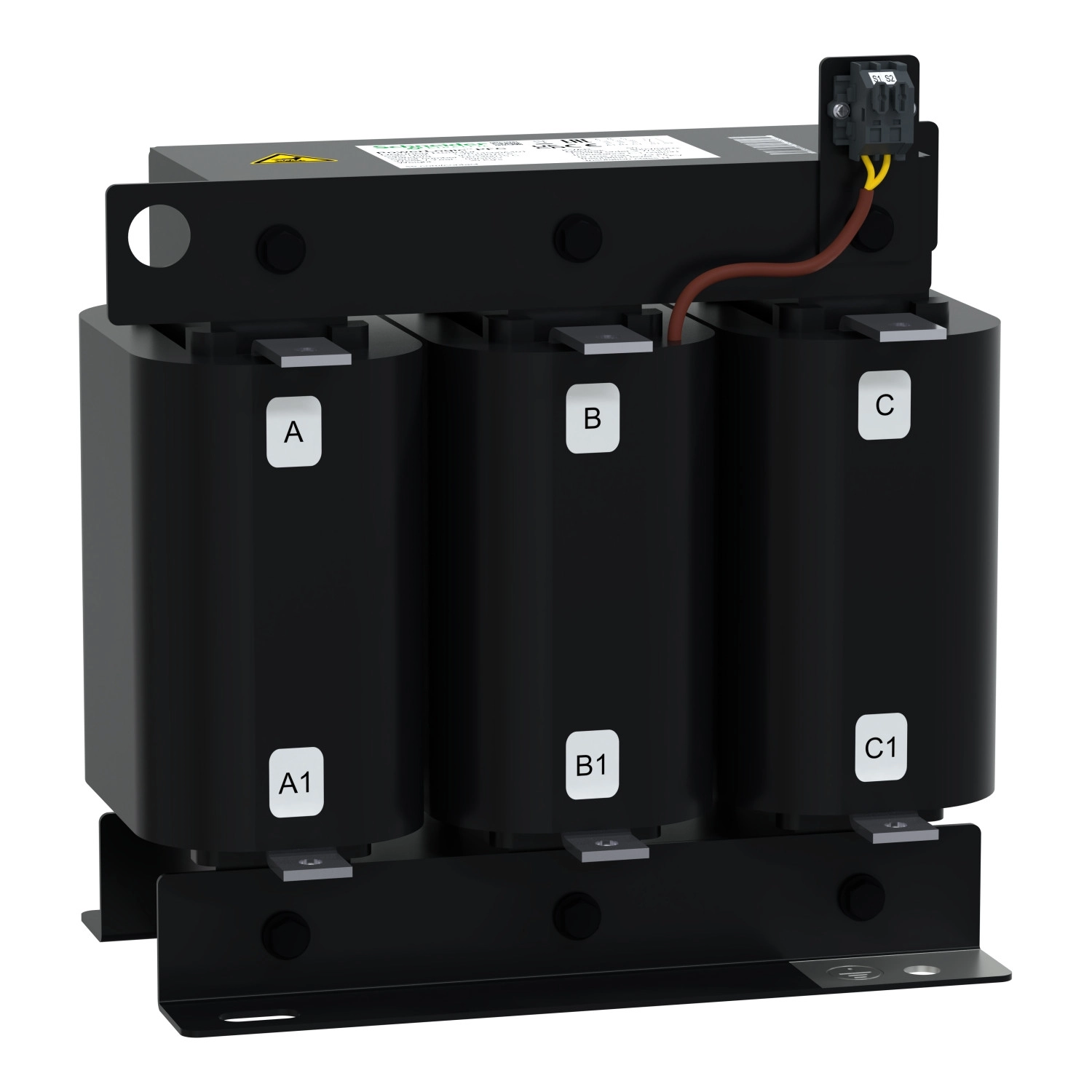

A PowerLogic sorozat részeként ez a DR (Detuned Reactor) típusú komponens tökéletes választás olyan ipari környezetekben, ahol kritikus a harmonikus torzítások kezelése. Műszaki paraméterei között szerepel az 1.598 mH induktivitás érték, amelynek tűrése fázisonként ±5%. A fojtótekercs 72.2A alapharmonikus áramot és 73.6A RMS áramot képes kezelni. Kiemelkedő tulajdonsága a H szigetelési osztály, valamint az 1.1 kV névleges szigetelési feszültség és a 4 kV dielektromos tesztfeszültség (50 Hz, 1 perc). A maximális folyamatos áram a névleges áram 1.12-szerese lehet, miközben a harmonikus áramspektrum összetétele: 5.5% x I3, 10.7% x I5, 5.3% x I7 és 2.1% x I11. A dinamikus áramterhelhetőség 2.2 x Isc, míg a konvencionális szabad légáramú termikus áram 2A (250V AC, 50Hz mellett).
A LVR14500A40T fojtótekercs beltéri telepítésre alkalmas, IP00 védettségi fokozattal rendelkezik, és kényszerített konvekcióval hűthető. A csatlakozás típusa párnás terminál, 200 x 125 mm rögzítési középponttal. Méretei kompaktak: 270 mm magasság, 260 mm szélesség és 200 mm mélység, ami megkönnyíti a beépítést különböző rendszerekbe. A maximális teljesítményveszteség 400W.
Ez a fojtótekercs széles üzemi hőmérséklet-tartománnyal rendelkezik: 0-55°C 1000 m tengerszint feletti magasságig, és 0-50°C 1000-2000 m között. Az átlagos környezeti hőmérséklet 1000 m alatt 50°C (24 órás átlag) és 40°C (éves átlag), míg 1000-2000 m között 45°C (24 órás átlag) és 35°C (éves átlag). Kiváló klimatikus ellenállóképességgel bír, 20-80% relatív páratartalmat képes elviselni, és 250 órán át ellenáll a sós köd hatásának (400 V/50 Hz mellett). A Schneider Electric LVR14500A40T megfelel az IEC 60068 szabványnak, maximális működési magassága 2000 m.
Schneider Electric SAH detuned reactors - LVR14500A40T -Varplus Fojtótekercs 14% (135 Hz) 50 kvar 400/415V 50Hz műszaki adatok
Fő jellemzők
Sorozat: PowerLogic
Eszköz rövidnév: DR
Termék vagy alkatrész típusa: Fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 50 kvar (400 V AC 50 Hz esetén)
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 2.7 - 135 Hz - 14 % - 50 Hz
Kiegészítő adatok
Maximális teljesítményveszteség: 400 W
Induktivitás értéke: 1.598 mH
Induktivitás tűrés: -5 % - +5 % fázisonként
Alapharmonikus áramérték: 72.2 A
RMS áramérték: 73.6 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség [Ui]: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális tartós áram [Imp]: 1.12 x I1
Harmonikus áramspektrum: 5.5 % x I3, 10.7 % x I5, 5.3 % x I7, 2.1 % x I11
Dinamikus terhelhetőségi áram: 2.2 x Isc
Konvencionális szabad légáramú termikus áram [Ith]: 2 A (250 V AC 50 Hz esetén)
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerített konvekció
Csatlakozások - terminálok: Párnás terminál
Rögzítési középpont: 200 x 125 mm
Magasság: 270 mm
Szélesség: 260 mm
Mélység: 200 mm
Környezeti jellemzők
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Működési magasság: <= 2000 m
Környezeti üzemi hőmérséklet: 0-55°C (<= 1000 m), 0-50°C (> 1000-2000 m)
Átlagos környezeti üzemi hőmérséklet: 50°C (<= 1000 m, 24 órás átlag), 40°C (<= 1000 m, 1 éves átlag), 45°C (> 1000-2000 m, 24 órás átlag), 35°C (> 1000-2000 m, 1 éves átlag)
Klimatikus ellenállás: Relatív páratartalom: 20-80%, Sós köd (400 V/50 Hz): 250 óra
