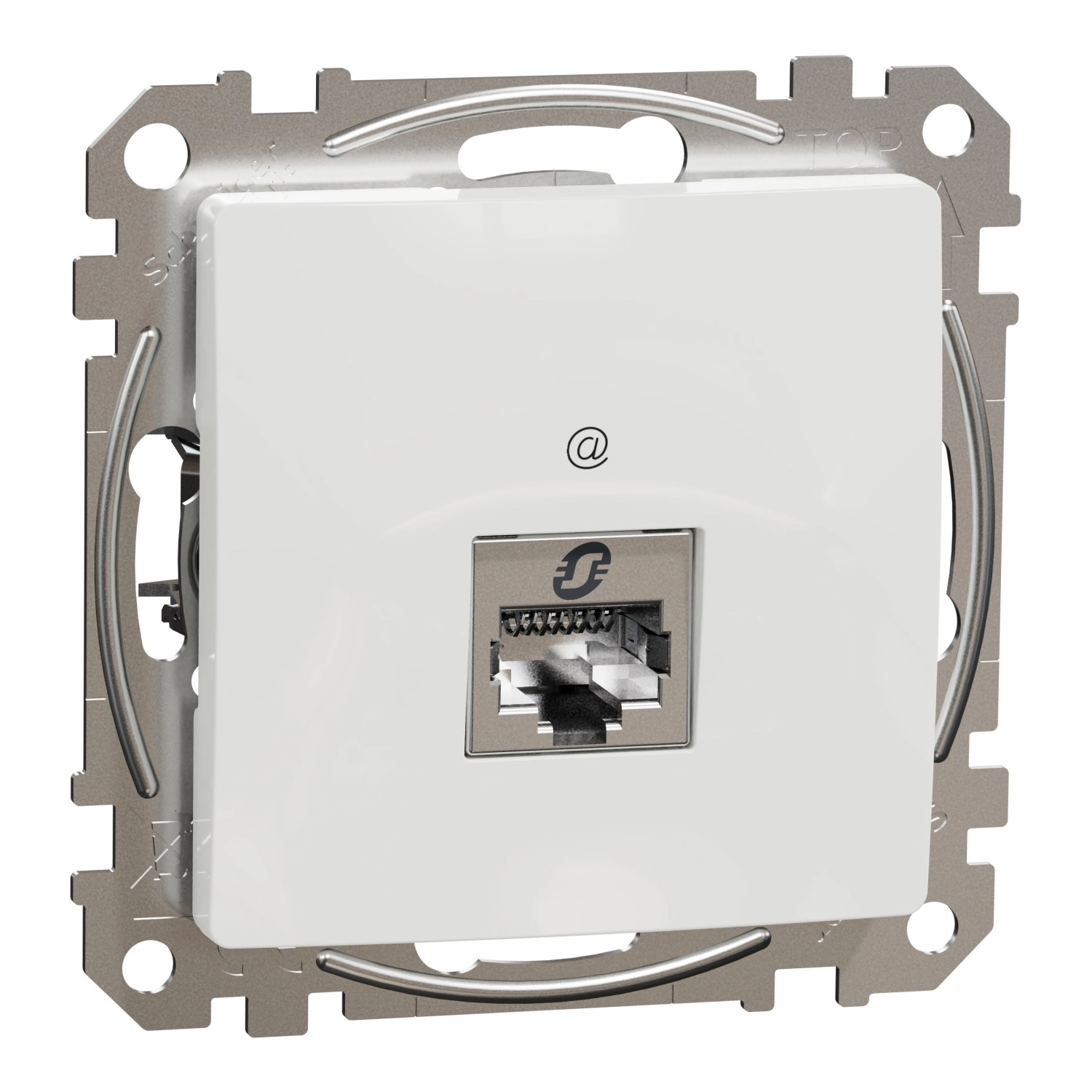

Schneider Electric Sedna Design & Elements - SDD111466S -1xRJ45 Cat6A STP aljzat, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék professzionális felhasználásra készült, amit a CAT6A minősítés is jelez, amely 500 MHz-es átviteli frekvenciát biztosít, így tökéletesen alkalmas a mai nagy sávszélességet igénylő adatkommunikációs alkalmazásokhoz. Az árnyékolt (STP - Shielded Twisted Pair) kivitel hatékony védelmet nyújt az elektromágneses interferencia ellen, ami különösen fontos a megbízható és stabil adatátvitel szempontjából. A csatlakozó IDC típusú bekötési rendszerrel rendelkezik, amely megkönnyíti a merev kábelek csatlakoztatását és biztosítja a tartós, megbízható kapcsolatot.
A Sedna Design & Elements adataljzat süllyesztett szereléssel telepíthető, a csavaros rögzítésű kapcsok 51-80 mm közötti munkaterületen használhatók. A mechanizmus rögzítőkerettel ellátott, ami megkönnyíti a biztonságos és stabil felszerelést. A termék méretei kompakt kialakítást tükröznek: 73 mm széles, 73 mm magas és 35 mm mély, a látható rész mélysége pedig mindössze 13 mm. Az IP20-as védettségi szint megfelelő védelmet biztosít beltéri használat esetén. Az aljzat anyaga UV-stabilizált ABS hőre lágyuló műanyag, amely tartósságot és hosszú élettartamot garantál.
A Schneider Electric SDD111466S adataljzat egyenes bekötési iránnyal rendelkezik, és az EIA-TIA 568B (100Ω) szabvány szerint csatlakoztatható. A termékhez részletes bekötési rajz is tartozik, amely szemlélteti a színkódolt kábelek helyes csatlakoztatási sorrendjét (fehér-kék, fehér-narancs, fehér-zöld, fehér-barna párosításokkal). Fontos megjegyezni, hogy a termék telepítését és bekötését kizárólag szakképzett villanyszerelő végezheti, aki megfelelő ismeretekkel rendelkezik az elektromos szerelésekről, a vonatkozó jogszabályokról és biztonsági előírásokról, valamint rendelkezik a szükséges szerszámokkal és mérőeszközökkel. Ez elengedhetetlen a biztonságos működés és a megbízható teljesítmény érdekében.
Schneider Electric Sedna Design & Elements - SDD111466S -1xRJ45 Cat6A STP aljzat, fehér műszaki adatok
Általános információk
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Termék típusa: Adataljzat
Eszköz kivitel: Mechanizmus rögzítőkerettel
Alkalmazási terület: Kommunikáció
Szín: Fehér (RAL 9003)
Piaci szegmens: Kiskereskedelmi, Lakossági
Műszaki jellemzők
Felszerelési mód: Süllyesztett
Rögzítési mód: Csavaros, kapcsok munkatartománya: 51...80 mm
Aljzatok száma: 1
Vezeték szerkezet: Merev
Szerelési irány: Egyenes
Adataljzat típusa: RJ45 8 érintkezős Cat.6A 500 MHz
Kábel árnyékolás típusa: STP
Felületi kivitel: Fényes
Felületkezelés: Kezeletlen
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozások - terminálok: IDC
IP védettségi fokozat: IP20
Célközönség: Professzionális
Méretek
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 35 mm
Bekötési információk
A termék az EIA-TIA 568B(100Ω) szabványnak megfelelően csatlakoztatható. A bekötés során a következő színpárosításokat kell alkalmazni:
Par 1: Fehér-Kék (5-4 kivezetés)
Par 2: Fehér-Narancs (1-2 kivezetés)
Par 3: Fehér-Zöld (3-6 kivezetés)
Par 4: Fehér-Barna (7-8 kivezetés)
FIGYELEM! ÁRAMÜTÉS, ROBBANÁS VAGY ÍVKISÜLÉS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell telepítenie és bekötnie. A szakképzett villanyszerelőnek bizonyítania kell az alábbiak átfogó ismeretét:
- Elektromos létesítmények kivitelezése az IEC 60364 szabványnak megfelelően
- Az érvényben lévő nemzeti biztonsági szabályok és előírások
- Megfelelő szerszámok és mérőeszközök
