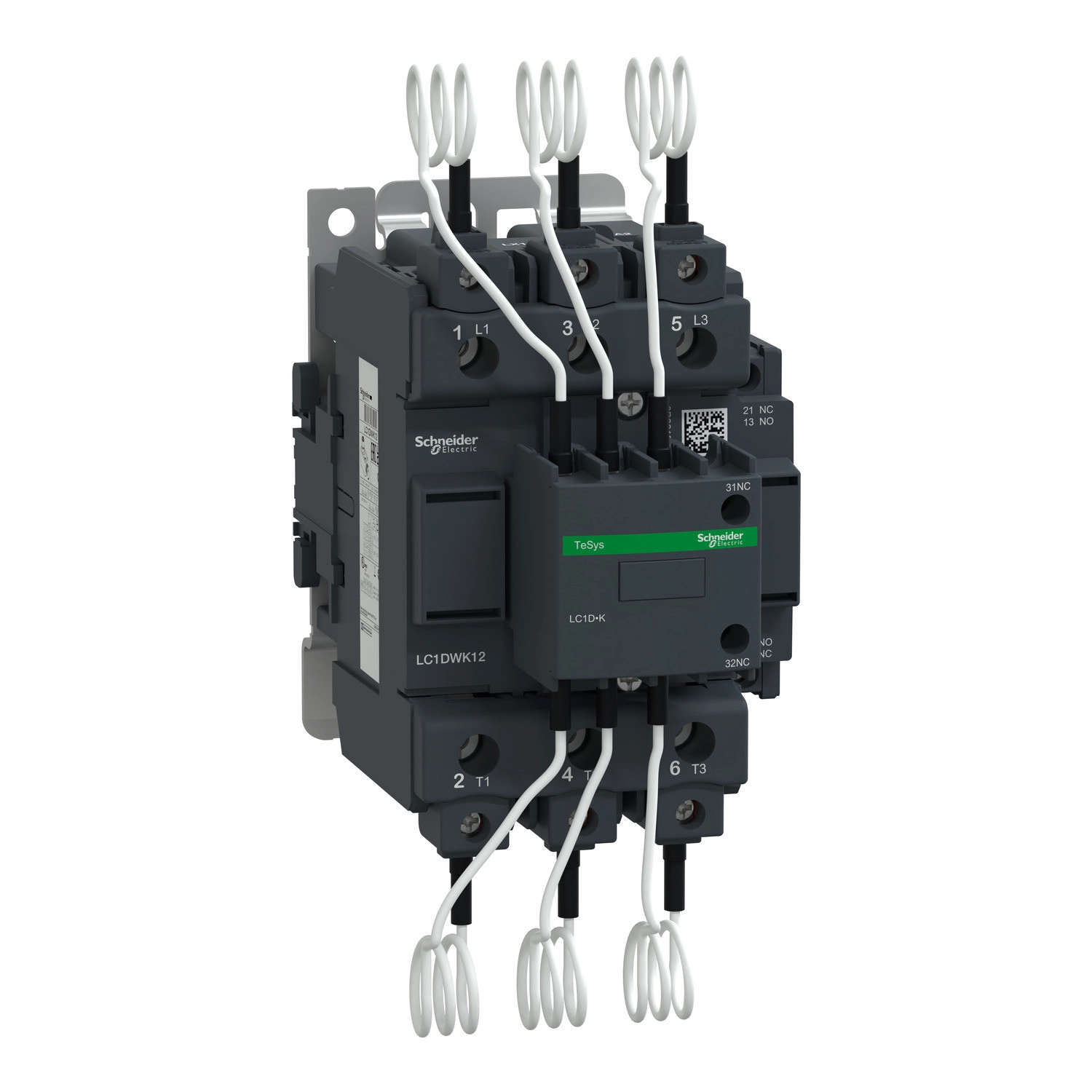

Schneider Electric TeSys D - LC1DWK12M7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A LC1DWK12M7 modell 63 kVAr reaktív teljesítményt képes kapcsolni 400/415V 50Hz hálózaton, míg 230V-on 35 kVAr, 440V-on 67 kVAr, illetve 690V-on akár 104 kVAr teljesítményt is kezelhet. A termék rendkívül sokoldalú, hiszen nemcsak 50Hz-es, hanem 60Hz-es rendszerekben is használható, ahol 230V-on 30 kVAr, 460V-on 60 kVAr és 575V-on 80 kVAr kapcsolási képességgel rendelkezik. A vezérlőtekercs 220V AC feszültséggel működik, amely egyaránt alkalmas 50Hz-es és 60Hz-es rendszerekhez.
A mágneskapcsoló 3 pólusú, 3 NO (záró) teljesítmény érintkezővel rendelkezik, amelyekhez 1 NO + 2 NC (1 záró + 2 nyitó) segédérintkező is társul. Az AC-6b felhasználási kategóriájú kontaktor kivételes megbízhatóságát jelzi a magas villamos élettartam: 400V-on 300.000, 690V-on pedig 200.000 kapcsolási ciklus. Az IP20 védettségű előlap megfelelő védelmet nyújt a készülék számára, miközben a -5°C és +60°C közötti működési hőmérséklettartomány széleskörű alkalmazhatóságot biztosít. Tárolása -60°C és +80°C között biztonságos, és akár 3000 méteres tengerszint feletti magasságban is üzemeltethető.
A csatlakozások tekintetében a TeSys LC1DWK12M7 rendkívül rugalmas: a vezérlőáramkör csavaros sorkapcsokkal van ellátva, amelyek 1-4 mm² tömör vagy hajlékony vezetékek befogadására alkalmasak. Az erőátviteli csatlakozók még nagyobb keresztmetszetű, 4-50 mm² tömör, illetve hajlékony vezetékek fogadására képesek. Az eszköz meghúzási nyomatéka az erőátviteli áramkörben 9 Nm, míg a vezérlőáramkörben 1,7 Nm.
A mágneskapcsoló kompakt méretekkel rendelkezik: 180 mm magasság, 85 mm szélesség és 154 mm mélység, mindössze 1,65 kg nettó tömeg mellett. A szerelés történhet DIN-sínre vagy szerelőlapra is, így könnyen illeszthető meglévő kapcsolószekrényekbe. A készülék megfelel a legszigorúbb nemzetközi szabványoknak (EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1), és számos nemzetközi tanúsítvánnyal rendelkezik (IECEE CB Scheme, UL, CSA, UKCA). A LC1DWK12M7 kondenzátor mágneskapcsoló maximális működési frekvenciája 100 kapcsolás/óra, amely intenzív használat mellett is megfelelő teljesítményt biztosít.
Schneider Electric TeSys D - LC1DWK12M7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok
Termék jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LC1D.K / TeSys Deca
Termék típusa: Kondenzátor mágneskapcsoló
Rövid terméknév: LC1DWK
Alkalmazás: Vezérlés, Teljesítménytényező-javítás
Felhasználási kategória: AC-6b
Műszaki adatok
Pólusok: 3P
Teljesítmény érintkező összetétel: 3 NO
Névleges üzemi feszültség: Erőátviteli áramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény:
35 kvar 230 V AC 50 Hz 60 °C
63 kvar 400 V AC 50 Hz 60 °C
67 kvar 440 V AC 50 Hz 60 °C
104 kvar 690 V AC 50 Hz 60 °C
30 kvar 230 V AC 60 Hz 60 °C
60 kvar 460 V AC 60 Hz 60 °C
80 kvar 575 V AC 60 Hz 60 °C
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 220 V AC 50/60 Hz
Segédérintkező összetétel: 1 NO + 2 NC azonnali
Villamos élettartam: 300000 ciklus 400 V üzemi feszültségen, 200000 ciklus 690 V üzemi feszültségen
Mechanikai adatok
Rögzítés: DIN-sín vagy szerelőlap
IP védettség: IP20 előlap (IEC 60529 szerint)
Üzemi hőmérséklet: -5...60 °C
Tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Méretek: 180 mm magasság, 85 mm szélesség, 154 mm mélység
Nettó tömeg: 1,65 kg
Csatlakozási adatok
Vezérlőáramköri csatlakozás: csavaros sorkapocs, 1...4 mm² (tömör/hajlékony)
Erőátviteli csatlakozás: csatlakozó, 4...50 mm² (tömör/hajlékony)
Meghúzási nyomaték: Erőátviteli áramkör: 9 N.m, Vezérlőáramkör: 1,7 N.m
Egyéb adatok
Maximális működési frekvencia: 100 kapcsolás/óra
Segédérintkező típusa: mechanikusan kapcsolt 1 NO + 2 NC (IEC 60947-5-1 szerint)
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: IECEE CB Scheme, UL, CSA, UKCA
