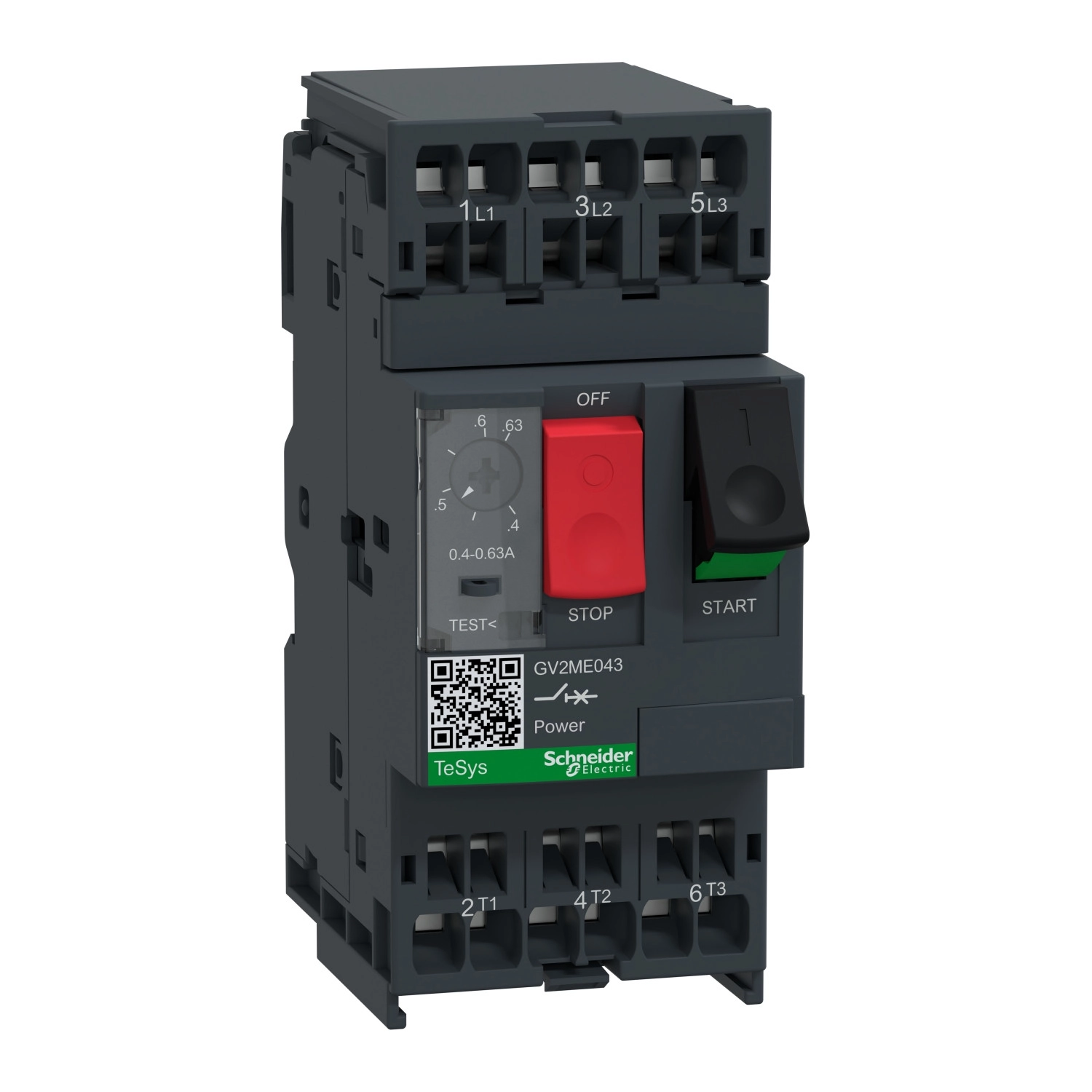

Schneider Electric TeSys - GV2ME043 - Motorvédő kapcsoló 0,4…0,63A, rugós csatlakozás
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV2ME043 motorvédő kapcsoló termál-mágneses kioldóval rendelkezik, amely kettős védelmi funkciót biztosít: a termikus védelem a túlterhelésektől óvja a motort, míg a mágneses védelem a rövidzárlati áramokat szakítja meg rendkívül gyorsan. A beállítható termikus védelmi tartomány 0,4-0,63A között állítható, így pontosan igazítható a védendő motor névleges áramához. A mágneses kioldó árama 9,3A, amely azonnali védelmet biztosít zárlat esetén. A fáziskiesés érzékelésének köszönhetően a készülék akkor is védi a motort, ha az egyik fázis kimarad, megakadályozva így a motor egyenlőtlen terhelésből adódó károsodását.
A TeSys GV2ME043 kiemelkedően magas szakítóképességgel rendelkezik, ami 100 kA értéket jelent 230/240V, 400/415V, 440V, 500V és 690V AC hálózatok esetén is, az IEC 60947-2 szabványnak megfelelően. Ez azt jelenti, hogy a legsúlyosabb rövidzárlati helyzetekben is megbízhatóan működik. A rated service short-circuit breaking capacity (Ics) értéke minden feszültségtartománynál 100%, ami kivételes teljesítményt és hosszú élettartamot biztosít. A kapcsoló névleges szigetelési feszültsége (Ui) és üzemi feszültsége (Ue) egyaránt 690V AC, míg a névleges impulzus-állósági feszültség (Uimp) 6 kV, ami kiemelkedő védelmet nyújt a hálózati tranziens túlfeszültségekkel szemben.
A GV2ME043 kompakt méretekkel rendelkezik: szélessége 45 mm, magassága 101 mm, mélysége pedig 78,5 mm, így könnyen beilleszthető kisebb elosztószekrényekbe is. A készülék többféle módon is rögzíthető: 35 mm-es DIN sínre pattintható, vagy adaptertárcsa (GV2AF02) segítségével panelre csavarozható. A motorvédő kapcsoló nyomógombos kivitelben készült, így a kezelése egyszerű és közvetlen. A rugós csatlakozókapcsok lehetővé teszik 1-6 mm² tömör, valamint 1,5-4 mm² sodrott (érvéghüvely nélküli) és 1-4 mm² sodrott (érvéghüvelyes) vezetékek csatlakoztatását, mindenféle speciális szerszám nélkül.
A GV2ME043 nagy megbízhatóságát bizonyítja a kiemelkedő mechanikai és elektromos élettartam is, amely egyaránt 100 000 kapcsolási ciklus. A készülék IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint, ami megvédi az ujjakat a véletlen érintéstől. A robusztus kivitelt bizonyítja a 30 Gn ütésállóság és az 5 Gn rezgésállóság is. A termék -20°C és +60°C közötti üzemi hőmérséklettartományban használható, így a legtöbb ipari környezetben megbízhatóan működik. A GV2ME043 pólusonkénti teljesítményvesztesége mindössze 2,5 W, ami energiahatékony működést eredményez. A TeSys GV2ME043 széles körű tanúsítványokkal rendelkezik, többek között CCC, UL, CSA, EAC, ATEX és különböző hajózási minősítésekkel, mint LROS, BV, RINA és DNV-GL.
Schneider Electric TeSys - GV2ME043 - Motorvédő kapcsoló 0,4…0,63A, rugós csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Eszköz típusa: Motorvédő kapcsoló
Eszköz rövidneve: GV2ME
Alkalmazás: Motor védelem
Kioldóegység technológia: Termál-mágneses
Műszaki adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motortartomány: 0,12 kW 400/415 V AC 50/60 Hz esetén, 0,18 kW 400/415 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 100 kA Icu 440 V AC 50/60 Hz esetén, 100 kA Icu 500 V AC 50/60 Hz esetén, 100 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 100% minden feszültségtartományban az IEC 60947-2 szerint
Vezérlés típusa: Nyomógomb
Névleges áram: 0,63 A
Termikus védelem beállítási tartomány: 0,4…0,63 A az IEC 60947-2 szerint
Mágneses kioldási áram: 9,3 A
Konvencionális szabad levegőn mért termikus áram: 0,63 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Szerelési adatok
Csatlakozás típusa: Erőátviteli áramkör: rugós kapcsok 2 kábel(ek) 1…6 mm² tömör, Erőátviteli áramkör: rugós kapcsok 2 kábel(ek) 1,5…4 mm² flexibilis érvéghüvely nélkül, Erőátviteli áramkör: rugós kapcsok 2 kábel(ek) 1…4 mm² flexibilis érvéghüvellyel
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintással, Panelre csavarozással (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Környezeti adatok
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40 JJ függelék, IEC/EN 60335-1 30.2 szakasz
Ütésállóság: 30 Gn 11 ms-ig
Rezgésállóság: 5 Gn, 5...150 Hz
IP védettség: IP20 az IEC 60529 szerint
IK védettség: IK04
Tárolási hőmérséklet: -40…80 °C
Üzemi hőmérséklet: -20…60 °C
Üzemi magasság: <= 2000 m
