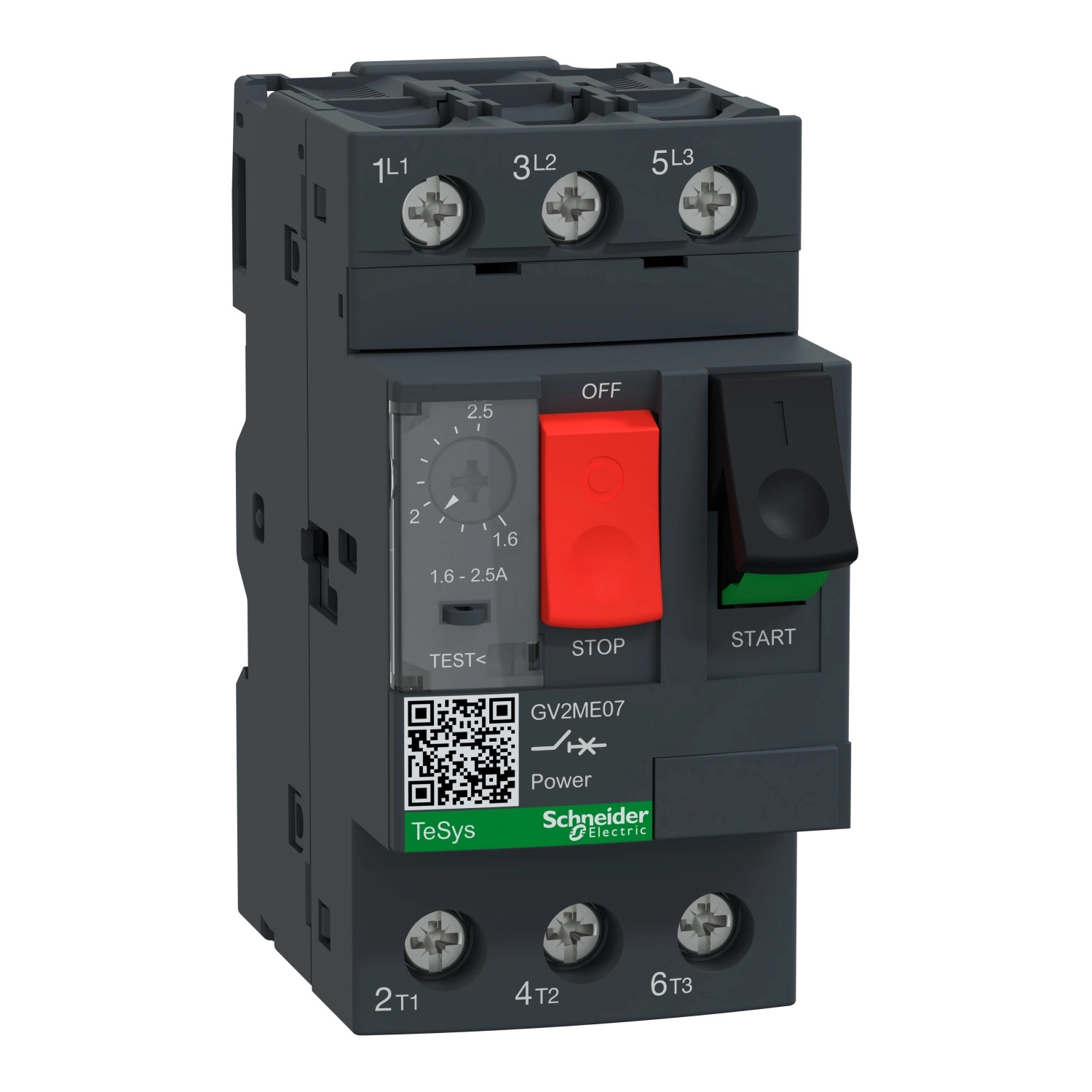

Schneider Electric TeSys - GV2ME07AP - GV2 motorvédő kapcsoló 1,6…2,5A, csavaros csatlakozás AP
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV2ME07AP egy 3-pólusú motorvédő kapcsoló, amely 1,6-2,5A között állítható termikus védelmet biztosít. A hőmágneses kioldóegységgel ellátott készülék nemcsak túlterhelés, hanem rövidzárlat elleni védelmet is nyújt. A mágneseskioldó 39A áramnál aktiválódik, ami megfelelő védelmet biztosít a hirtelen fellépő nagyáramú hibák esetén. A push-button vezérlési típus könnyű és egyszerű kezelhetőséget tesz lehetővé a mindennapi használat során. A készülék kiemelkedő szakadóképességgel rendelkezik: 230/240V, 400/415V, 440V és 500V feszültségszinteken 100 kA, míg 690V-on 3 kA Icu értékkel bír az IEC 60947-2 szabvány szerint. Névleges üzemi árama (In) 2,5A, és a termikus védelmi tartománya 1,6-2,5A között állítható, ami lehetővé teszi a pontos beállítást a védeni kívánt motor jellemzőihez.
A GV2ME motorvédő különböző teljesítményű motorokhoz alkalmazható: 400/415V esetén 0,75 kW, 500V esetén 1,1 kW, 690V esetén pedig 1,5 kW teljesítményig. Ez a sokoldalúság teszi a GV2ME07AP modellt kitűnő választássá különböző ipari alkalmazásokhoz. A készülék rendelkezik fáziskiesés-érzékenységgel, ami további védelmet biztosít a motorok számára az aszimmetrikus tápellátás okozta károsodások ellen. A szigetelési feszültség (Ui) 690V AC 50/60 Hz, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV, ami megfelel az IEC 60947-2 szabvány előírásainak. A kapcsoló alkalmas leválasztásra (szigetelésre) is, az IEC 60947-1 szabvány szerint. A készülék pólusonkénti teljesítményleadása 2,5W, ami alacsony üzemeltetési költségeket jelent.
A GV2ME07AP kiemelkedő élettartammal rendelkezik: mechanikai tartóssága 100 000 kapcsolási ciklus, míg villamos élettartama AC-3 és AC-3e kategóriában egyaránt 100 000 ciklus 415V feszültségnél. A csatlakoztatás csavaros kapcsokkal történik, melyek 2 kábelt fogadhatnak: tömör vezetékeknél 1-6 mm², sodrott vezetékeknél kábelvég nélkül 1,5-6 mm², valamint kábelvéggel 1-4 mm² keresztmetszetig. A meghúzási nyomaték 1,7 Nm. A termék rögzítése 35 mm-es szimmetrikus DIN sínre pattintással, vagy adapter lemezzel panelre csavarozással történhet, és mind vízszintesen, mind függőlegesen szerelhető. A készülék méretei: 45 mm széles, 89 mm magas és 78,5 mm mély, tömege mindössze 0,26 kg. A sötétszürke színű kompakt kialakítás könnyen integrálható bármilyen kapcsolószekrénybe.
Schneider Electric TeSys - GV2ME07AP - GV2 motorvédő kapcsoló 1,6…2,5A, csavaros csatlakozás AP műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Hőmágneses
Műszaki adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória (IEC 60947-2 szerint), AC-3 és AC-3e (IEC 60947-4-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Motorteljesítmény: 0,75 kW (400/415V AC 50 Hz), 1,1 kW (500V AC 50 Hz), 1,5 kW (690V AC 50 Hz)
Szakadóképesség: 100 kA Icu (230/240V, 400/415V, 440V, 500V AC 50 Hz), 3 kA Icu (690V AC 50 Hz) IEC 60947-2 szerint
Névleges üzemi szakadóképesség (Ics): 100% (230/240V, 400/415V, 440V, 500V AC 50 Hz), 75% (690V AC 50 Hz) IEC 60947-2 szerint
Vezérlés típusa: Nyomógomb
Névleges áram (In): 2,5 A
Termikus védelem beállítási tartománya: 1,6...2,5 A (IEC 60947-2 szerint)
Mágneses kioldóáram: 39 A
Hagyományos szabad levegőben mérhető termikus áram (Ith): 2,5 A (IEC 60947-2 szerint)
Névleges üzemi feszültség (Ue): 690V AC 50 Hz (IEC 60947-2 szerint)
Névleges szigetelési feszültség (Ui): 690V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság (Uimp): 6 kV (IEC 60947-2 szerint)
Fáziskiesés érzékenység: Igen (IEC 60947-4-1 szerint)
Leválasztásra való alkalmasság: Igen (IEC 60947-1 szerint)
Fizikai jellemzők
Teljesítmény-disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Villamos élettartam: 100000 ciklus AC-3 és AC-3e kategóriában 415V In-nél
Névleges üzemidő: Megszakítatlan (IEC 60947-4-1 szerint)
Csatlakozók: Tápáramkör: csavaros kapocs, 2 kábel(es) 1...6 mm² tömör, 1,5...6 mm² sodrott kábelvég nélkül, 1...4 mm² sodrott kábelvéggel
Meghúzási nyomaték: 1,7 Nm a csavaros kapcsokon
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintható vagy panelre csavarozható (adapter lemezzel)
Szerelési helyzet: Vízszintes vagy függőleges
Méretek: Szélesség: 45 mm, magasság: 89 mm, mélység: 78,5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Klímaállóság: IACS E10 szerint
Környezeti hőmérséklet: -20...60 °C (üzemeltetés), -40...80 °C (tárolás)
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
