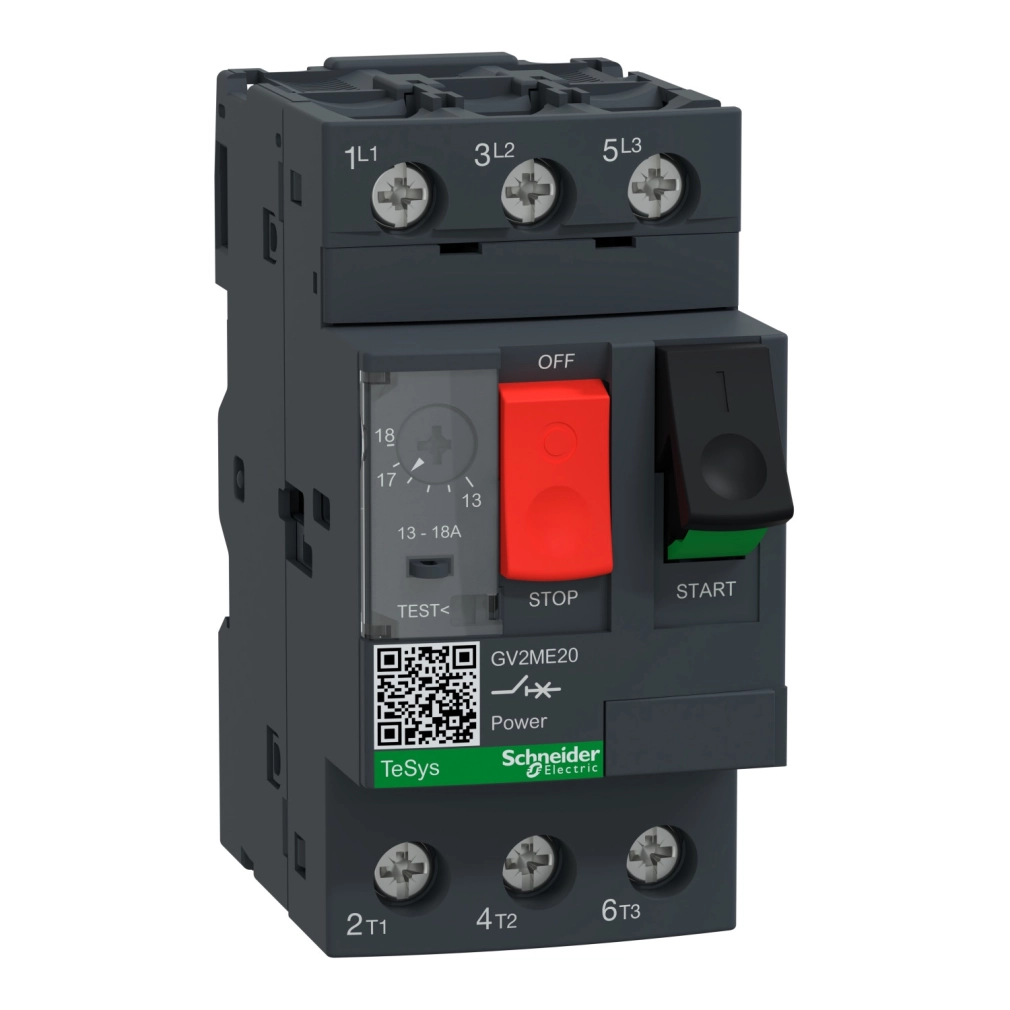

Schneider Electric TeSys - GV2ME20AP - GV2 motorvédő kapcsoló 13…18A, csavaros csatlakozás AP
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV2ME20AP kiemelkedő szakítóképességgel rendelkezik, amely 230/240V AC esetén eléri a 100 kA értéket, míg 400/415V AC esetén 15 kA, 500V AC esetén 6 kA, valamint 690V AC esetén 3 kA teljesítményre képes az IEC 60947-2 szabványnak megfelelően. A termék alkalmazási kategóriái között megtalálható az IEC 60947-2 szerinti A kategória, valamint az IEC 60947-4-1 szabvány szerinti AC-3 és AC-3e kategória. Ez a motorvédő kapcsoló kiválóan alkalmas különböző teljesítményű motorok védelmére: 400/415V AC esetén 7,5 kW, 500V AC esetén 9 kW, míg 690V AC feszültségnél akár 15 kW teljesítményű motorok működtetésére is. A készülék hatékony fáziskiesés-érzékeléssel is rendelkezik az IEC 60947-4-1 szabványnak megfelelően, így fokozott védelmet nyújt a motor számára.
A GV2ME20AP műszaki paraméterei között szerepel a 18 Amper névleges áramerősség, 13-18 Amper közötti termikus védelmi beállítási tartomány, valamint 341 Amper mágneses kioldási áram. A készülék nyomógombos vezérléssel rendelkezik, névleges üzemi feszültsége 690V AC 50 Hz az IEC 60947-2 szabvány szerint, névleges szigetelési feszültsége pedig 690V AC 50/60 Hz. A motorvédő kapcsoló névleges lökőfeszültség-állósága 6 kV az IEC 60947-2 szabványnak megfelelően, és alkalmas leválasztásra is az IEC 60947-1 szabvány szerint. A termék pólusonkénti teljesítménydisszipációja 2,5 W, mechanikai élettartama 100000 ciklus, elektromos élettartama pedig 100000 ciklus AC-3 és AC-3e esetén 415V In értéknél.
A termék csatlakozási lehetőségei rugalmasak: a tápáramkör csavaros csatlakozó terminálja 2 kábel esetén 1-6 mm² tömör, 1,5-6 mm² flexibilis kábelvég nélkül, illetve 1-4 mm² flexibilis kábelvéggel használható. A csavaros csatlakozó terminál meghúzási nyomatéka 1,7 N.m. A rögzítési mód lehet 35 mm-es szimmetrikus DIN-sínre pattintható, vagy panelre csavarozható (adapter lemezzel). A termék elhelyezhető vízszintesen vagy függőlegesen is. Méretei kompaktak: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm. A készülék színe sötétszürke, védelmi osztálya IP20 az IEC 60529 szabvány szerint, ütésállósági fokozata IK04. Működési hőmérséklet-tartománya -20...60 °C, tárolási hőmérséklet-tartománya pedig -40...80 °C között van.
Schneider Electric TeSys - GV2ME20AP - GV2 motorvédő kapcsoló 13…18A, csavaros csatlakozás AP műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Termék neve: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 7,5 kW 400/415 V AC 50 Hz esetén, 9 kW 500 V AC 50 Hz esetén, 15 kW 690 V AC 50 Hz esetén
Szakítóképesség: 100 kA Icu 230/240 V AC 50 Hz esetén az IEC 60947-2 szerint, 15 kA Icu 400/415 V AC 50 Hz esetén az IEC 60947-2 szerint, 8 kA Icu 440 V AC 50 Hz esetén az IEC 60947-2 szerint, 6 kA Icu 500 V AC 50 Hz esetén az IEC 60947-2 szerint, 3 kA Icu 690 V AC 50 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség (Ics): 100 % 230/240 V AC 50 Hz esetén az IEC 60947-2 szerint, 50 % 400/415 V AC 50 Hz esetén az IEC 60947-2 szerint, 50 % 440 V AC 50 Hz esetén az IEC 60947-2 szerint, 75 % 500 V AC 50 Hz esetén az IEC 60947-2 szerint, 75 % 690 V AC 50 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Nyomógomb
Névleges áram (In): 18 A
Termikus védelem beállítási tartománya: 13…18 A az IEC 60947-2 szerint
Mágneses kioldási áram: 341 A
Konvencionális szabad levegős hőáram (Ith): 18 A az IEC 60947-2 szerint
Névleges üzemi feszültség (Ue): 690 V AC 50 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség (Ui): 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Leválasztásra való alkalmasság: Igen az IEC 60947-1 szerint
Fizikai jellemzők
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások - sorkapcsok: Tápáramkör: csavaros csatlakozó terminál 2 kábel(ek) 1…6 mm²tömör, Tápáramkör: csavaros csatlakozó terminál 2 kábel(ek) 1,5…6 mm²flexibilis kábelvég nélkül, Tápáramkör: csavaros csatlakozó terminál 2 kábel(ek) 1…4 mm²flexibilis kábelvéggel
Meghúzási nyomaték: 1,7 N.m - a csavaros csatlakozó terminálon
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozott (adapter lemezzel)
Felszerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állóság: az IACS E10 szerint
Környezeti levegő hőmérséklete tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete működéshez: -20…60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
