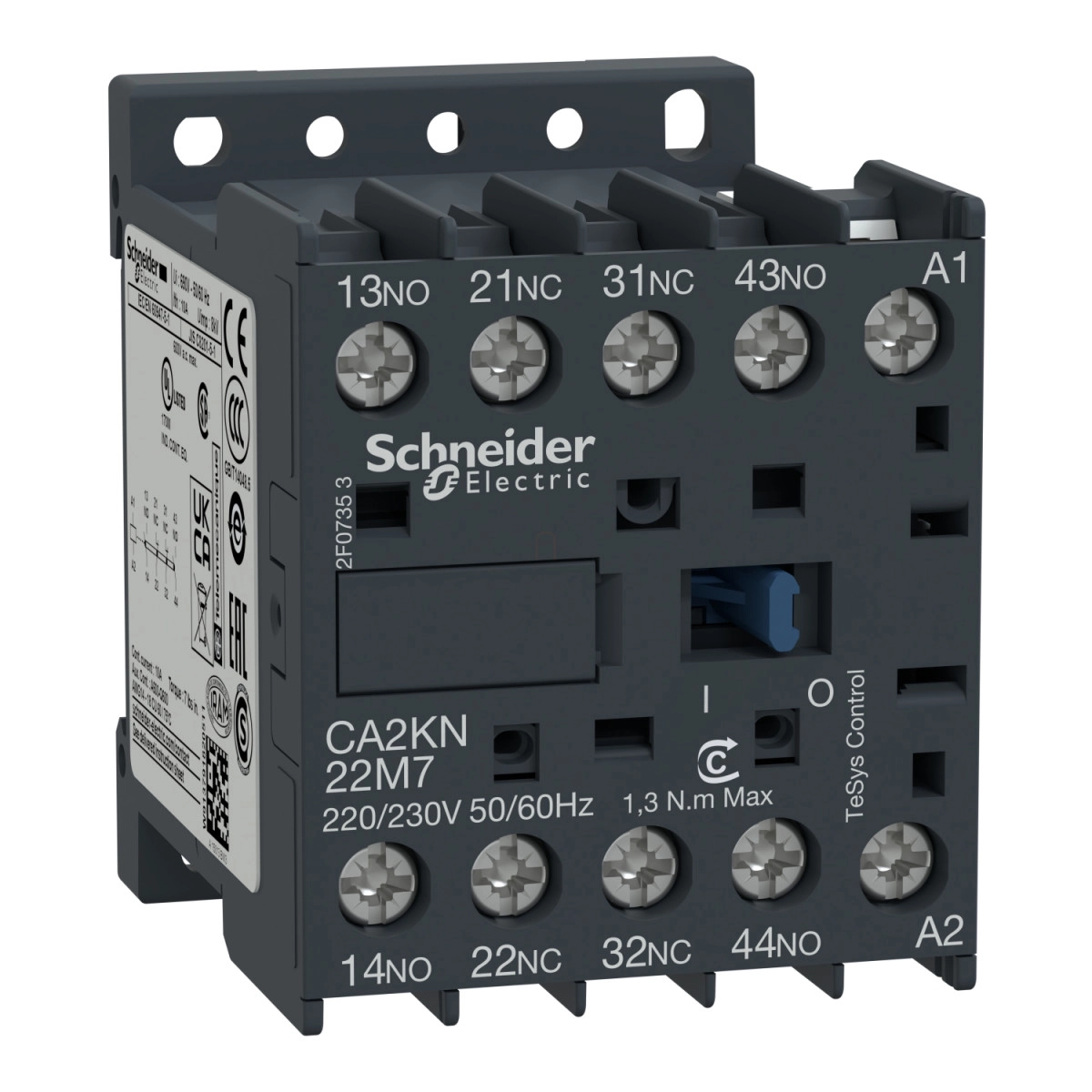

A Schneider Electric TeSys K sorozatú CA2KN22M7 típusú segédkapcsoló a professzionális ipari vezérlőrendszerek megbízható és hatékony alkotóeleme. Ez a 4-pólusú (2NO+2NC) konfiguráció rugalmas vezérlési megoldást nyújt különböző automatizálási feladatokhoz, legyen szó gyártósori berendezésekről, épületgépészetről vagy más ipari alkalmazásokról.
A CA2KN22M7 modell 220...230V AC 50/60 Hz-es vezérlőtekerccsel van felszerelve, amely széles körben kompatibilis a legtöbb ipari vezérlőrendszerrel. A relé névleges üzemi feszültsége legfeljebb 690V ≤ 400 Hz, amely megfelel a modern ipari környezetek követelményeinek. A készülék AC-15 és DC-13 felhasználási kategóriákba sorolható, így mind váltakozó-, mind egyenáramú vezérlőáramkörökben alkalmazható. A 10A-es konvencionális szabad levegős hőáram (50°C-on mérve) megfelelő teljesítményt biztosít a legtöbb vezérlési alkalmazásban, míg a 110A-es névleges bekapcsolási képesség (IEC 60947 szerint) garantálja a biztonságos működést különböző terhelési feltételek mellett.
A TeSys K relé kompakt kialakítása, 58 mm magasság, 45 mm szélesség és 57 mm mélység, lehetővé teszi a helytakarékos telepítést a kapcsolószekrényekben. A készülék rugalmasan szerelhető sínre vagy lapra is. A csatlakoztatás csavaros kapcsokkal történik, amelyek különböző kábelméretekkel kompatibilisek: tömör vezetékekhez 1,5-4 mm², rugalmas, érvéghüvelyes vezetékekhez 0,75-4 mm², valamint vékonyabb, érvéghüvelyes kábelekhez 0,34-1,5 mm² keresztmetszettel. A csatlakozók meghúzási nyomatéka 1,3 Nm, ami biztosítja a megfelelő elektromos kapcsolatot a hosszú távú megbízható működéshez. A CA2KN22M7 fokozott mechanikai ellenálló képességgel rendelkezik: nyitott érintkezőkkel 2 Gn, zárt érintkezőkkel 4 Gn vibrációt képes elviselni az IEC 60068-2-6 szabvány szerint, valamint nyitott érintkezőkkel 10 Gn, zárt érintkezőkkel 15 Gn ütést az IEC 60068-2-27 szabvány szerint.
A működési jellemzők tekintetében a CA2KN22M7 segédkapcsoló kiemelkedő teljesítményt nyújt: a maximum működési frekvencia 10000 kapcsolás/óra, a mikroszakadásokkal szembeni immunitás 2 ms. A készülék bekapcsolási teljesítménye 30 VA (20°C-on), míg a tartási teljesítmény mindössze 4,5 VA (20°C-on), ami energiahatékony működést biztosít. A minimális kapcsolási feszültség 17V, a minimális kapcsolási áram 5 mA. Az átfedés nélküli távolság 0,5 mm, a szigetelési ellenállás pedig meghaladja a 10 MOhm-ot. A vezérlőáramkör feszültséghatárai: elengedési 0,2...0,75 Uc (<50°C esetén), működési: 0,8...1,15 Uc (<50°C esetén), ami széles működési tartományt tesz lehetővé. A működési időparaméterek pontos vezérlést biztosítanak: tekercs feszültségmentesítés és NO nyitás 10...20 ms, tekercs gerjesztés és NO zárás 10...20 ms, tekercs feszültségmentesítés és NC zárás 15...25 ms, tekercs gerjesztés és NC nyitás 5...15 ms. A mechanikai élettartam 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál a legigényesebb ipari környezetekben is.
Schneider Electric TeSys K - CA2KN22M7 - Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys CAK
Terméktípus: Segédkapcsoló
Készülék rövid neve: CA2K
Mágneskapcsoló alkalmazás: Vezérlőáramkör
Felhasználási kategória: AC-15, DC-13
Pólusok konfigurációja: 2 NO + 2 NC
Névleges üzemi feszültség: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültség: 220...230 V AC 50/60 Hz
Részletes specifikációk
Konvencionális szabad levegős hőáram: 10 A (50 °C-on)
Névleges bekapcsolási képesség: 110 A (IEC 60947 szerint)
Kapcsolódó biztosíték érték: 10 A gG (IEC 60947 szerint), 10 A gG (VDE 0660 szerint)
Névleges szigetelési feszültség: 690 V (IEC 60947 szerint), 750 V (VDE 0110 group C szerint), 690 V (BS 5424 szerint), 600 V (CSA C22.2 No 14 szerint)
Rögzítési mód: Sín, Lap
Csatlakozás
Csatlakozók: Csavaros kapcsok 1 kábel(ek) 1,5…4 mm²tömör, Csavaros kapcsok 2 kábel(ek) 1,5…4 mm²tömör, Csavaros kapcsok 1 kábel(ek) 0,75…4 mm²rugalmas érvéghüvellyel, Csavaros kapcsok 2 kábel(ek) 0,75…4 mm²rugalmas érvéghüvely nélkül, Csavaros kapcsok 1 kábel(ek) 0,34…1,5 mm²rugalmas érvéghüvellyel, Csavaros kapcsok 2 kábel(ek) 0,34…1,5 mm²rugalmas érvéghüvely nélkül
Meghúzási nyomaték: 1,3 N.m - csavaros kapcsokon - lapos Ø 6 mm csavarhúzóval, 1,3 N.m - csavaros kapcsokon - Philips No 26 mm csavarhúzóval, 1,3 N.m - csavaros kapcsokon - pozidriv No 2 csavarhúzóval
Működési jellemzők
Vezérlőáramkör feszültséghatárai: Elengedési: 0,2...0,75 Uc (< 50 °C-on), Működési: 0,8...1,15 Uc (< 50 °C-on)
Működési idő: 10...20 ms tekercs feszültségmentesítés és NO nyitás, 10...20 ms tekercs gerjesztés és NO zárás, 15...25 ms tekercs feszültségmentesítés és NC zárás, 5...15 ms tekercs gerjesztés és NC nyitás
Mechanikai élettartam: 10 millió ciklus
Maximum működési frekvencia: 10000 ciklus/óra
Mikroszakadásokkal szembeni immunitás: 2 ms
Bekapcsolási teljesítmény: 30 VA (20 °C-on)
Tartási teljesítményfogyasztás: 4,5 VA (20 °C-on)
Hőleadás: 1,3 W
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Átfedés nélküli távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Védőkezelés: TC (IEC 60068 szerint)
Működési környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemi magasság: 2000 m besorolás nélkül
Lángállóság: V1 (UL 94 szerint), 2-es követelmény (NF F 16-101 szerint), 2-es követelmény (NF F 16-102 szerint)
Mechanikai robusztusság
Vibráció: Kontaktor nyitva: 2 Gn, 5...300 Hz (IEC 60068-2-6 szerint), Kontaktor zárva: 4 Gn, 5...300 Hz (IEC 60068-2-6 szerint)
Ütés: Kontaktor nyitva: 10 Gn 11 ms-ig (IEC 60068-2-27 szerint), Kontaktor zárva: 15 Gn 11 ms-ig (IEC 60068-2-27 szerint)
