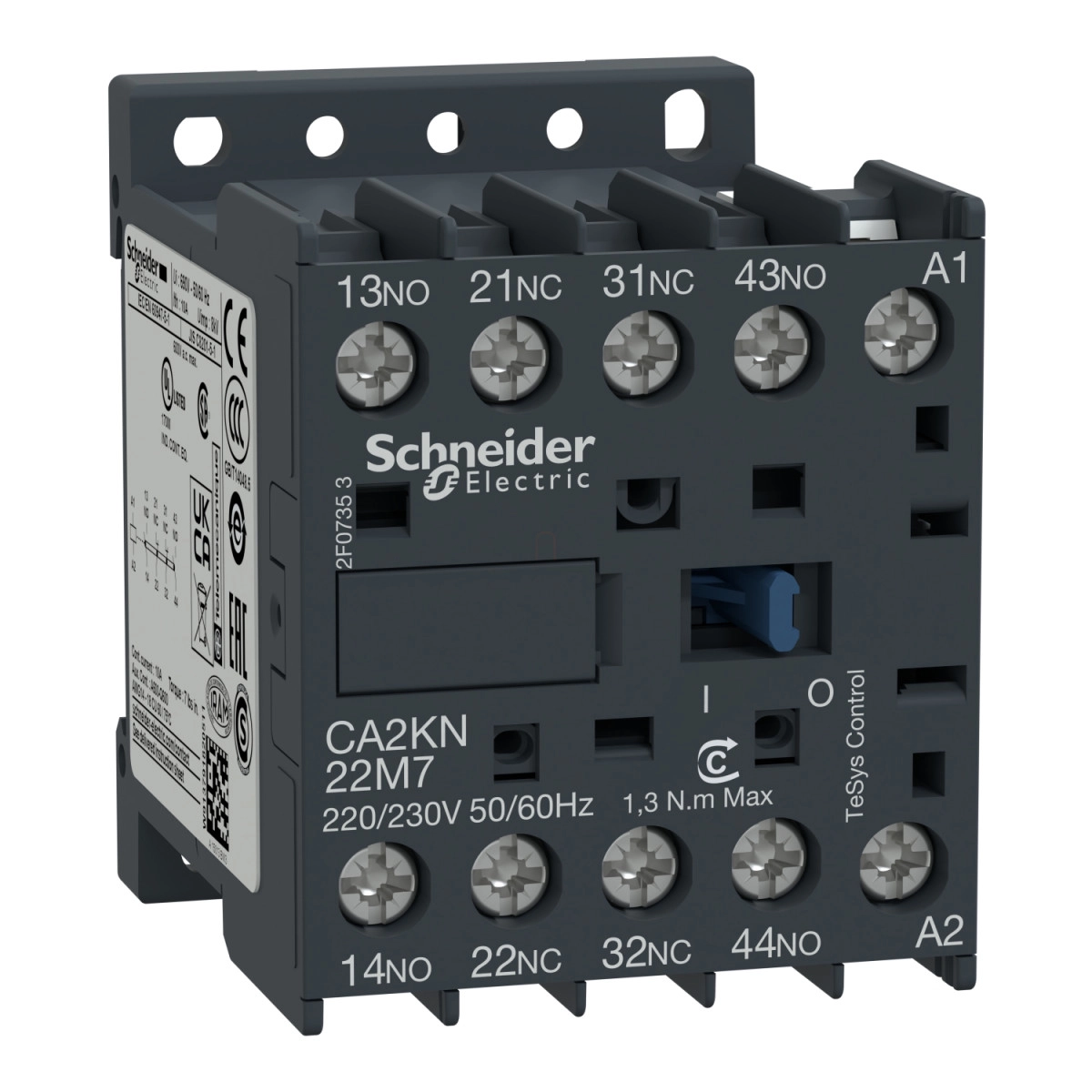

A Schneider Electric TeSys K sorozatú CA2KN22P7 típusú vezérlőrelé kiváló választás ipari automatizálási és vezérlési feladatokhoz, ahol megbízható működésre és hosszú élettartamra van szükség. Ez a 4 pólusú (2NO+2NC) kontaktus konfigurációval rendelkező segédkapcsoló az iparban széles körben alkalmazott technológiát képviseli a minőségi vezérlési feladatok megoldására.
A CA2KN22P7 típusú relé 230V AC 50/60 Hz tápfeszültséggel működik, és akár 690V-os üzemi feszültségig alkalmazható, 400 Hz frekvenciáig. Az AC-15 és DC-13 felhasználási kategóriák szerinti besorolása biztosítja, hogy megfelelően teljesítsen mind váltakozó áramú, mind egyenáramú vezérlőkörökben. A relé 10A-es hagyományos hőáram terhelhetősége (50°C környezeti hőmérsékleten) és 110A-es névleges zárókapacitása garantálja a stabil működést még nagy terhelések mellett is. A kapcsolódó biztosítékok 10A gG típusúak, amelyek megfelelnek az IEC 60947 és VDE 0660 szabványoknak. Szigetelési feszültsége (Ui) 690V az IEC 60947 szerint, 750V a VDE 0110 C csoport szerint, 690V a BS 5424 szerint, és 600V a CSA C22.2 No 14 szerint.
A relé rendkívül sokoldalú telepítési lehetőségeket kínál, mivel sínre és lapra egyaránt rögzíthető. A csavaros kapcsok különböző kábelezési opciókat tesznek lehetővé: 1,5-4 mm² tömör, 0,75-4 mm² hajlékony érvéghüvely nélküli, valamint 0,34-1,5 mm² hajlékony érvéghüvelyes kábelekhez, akár 1 vagy 2 vezetékkel is. A megfelelő meghúzási nyomaték 1,3 Nm, amely lapos, Philips vagy pozidriv csavarhúzóval is elérhető. A vezérlőáramkör feszültségi határértékei: 0,2-0,75 Uc megszólalási és 0,8-1,15 Uc működési tartományban. A működési idők rendkívül precízek: tekercs gerjesztéskor és NO záráskor 10-20 ms, tekercs gerjesztés megszűnésekor és NO nyitáskor 10-20 ms, tekercs gerjesztés megszűnésekor és NC záráskor 15-25 ms, valamint tekercs gerjesztéskor és NC nyitáskor 5-15 ms.
A Schneider Electric CA2KN22P7 műszaki paraméterei között szerepel a kiemelkedő, 10 millió ciklus mechanikai élettartam és a 10000 ciklus/óra maximális kapcsolási gyakoriság. A 2 ms-os mikroszakadás-immunitás, a 30 VA induktív teljesítményfelvétel, a 4,5 VA tartó teljesítményfelvétel és az 1,3 W hődisszipáció jellemzi a készüléket. A minimum kapcsolási feszültség 17V, a minimum kapcsolási áram 5 mA. A relé 58 mm magas, 45 mm széles és 57 mm mély kompakt mérete lehetővé teszi a helytakarékos telepítést. Az IP2X védettségi fokozat, a -25...50°C üzemi hőmérséklet-tartomány, a 2000 méter maximális üzemelési magasság és a többféle nemzetközi tanúsítvány (CB, CCC, UL, CSA, EAC, CE, UKCA) garantálja, hogy a termék a világ szinte bármely pontján használható, különböző környezeti feltételek mellett. A TeSys K sorozat hatékonyságával, sokoldalúságával és kompakt méretével tűnik ki a piacon, így ideális választás olyan ipari alkalmazásokhoz, ahol fontos a megbízható teljesítmény és a magas minőségi standardoknak való megfelelés.
Schneider Electric TeSys K - CA2KN22P7 - Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz műszaki adatok
Fő jellemzők
Sorozat: TeSys
Termék neve: TeSys CAK
Termék vagy komponens típusa: Vezérlőrelé
Eszköz rövid neve: CA2K
Kontaktor alkalmazása: Vezérlőkör
Felhasználási kategória: AC-15, DC-13
Pólus kontaktus összetétel: 2 NO + 2 NC
[Ue] névleges üzemi feszültség: <= 690 V <= 400 Hz
Vezérlőkör típusa: AC 50/60 Hz
[Uc] vezérlőkör feszültség: 230 V AC 50/60 Hz
Kiegészítő jellemzők
[Ith] konvencionális szabad levegőn termikus áram: 10 A (50 °C-on)
Irms névleges zárási kapacitás: 110 A az IEC 60947 szerint
Kapcsolódó biztosíték értékelés: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
[Ui] névleges szigetelési feszültség: 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 No 14 szerint
Rögzítési támogatás: Sín, Lap
Csatlakozások - terminálok: Csavaros kapocs terminálok 1 kábel(ek) 1,5…4 mm²tömör, Csavaros kapocs terminálok 2 kábel(ek) 1,5…4 mm²tömör, Csavaros kapocs terminálok 1 kábel(ek) 0,75…4 mm²hajlékony érvéghüvellyel, Csavaros kapocs terminálok 2 kábel(ek) 0,75…4 mm²hajlékony érvéghüvely nélkül, Csavaros kapocs terminálok 1 kábel(ek) 0,34…1,5 mm²hajlékony érvéghüvellyel, Csavaros kapocs terminálok 2 kábel(ek) 0,34…1,5 mm²hajlékony érvéghüvely nélkül
Meghúzási nyomaték: 1,3 N.m - csavaros kapocs terminálokon - lapos csavarhúzóval Ø 6 mm, 1,3 N.m - csavaros kapocs terminálokon - Philips csavarhúzóval No 2 6 mm, 1,3 N.m - csavaros kapocs terminálokon - pozidriv csavarhúzóval No 2
Vezérlő áramkör feszültségi határok: Leesési: 0,2...0,75 Uc (50 °C-nál), Működési: 0,8...1,15 Uc (50 °C-nál)
Működési idő: 10...20 ms tekercs gerjesztés megszűnésekor és NO nyitáskor, 10...20 ms tekercs gerjesztéskor és NO záráskor, 15...25 ms tekercs gerjesztés megszűnésekor és NC záráskor, 5...15 ms tekercs gerjesztéskor és NC nyitáskor
Mechanikai élettartam: 10 Mciklus
Maximális működési sebesség: 10000 cikl/h
Mikroszakadás immunitás: 2 ms
Bekapcsolási teljesítmény VA-ban: 30 VA (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 4,5 VA (20 °C-on)
Hőleadás: 1,3 W
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Nem átfedési távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Védő kezelés: TC az IEC 60068 szerint
Környezeti levegő hőmérséklete működés közben: -25…50 °C
Környezeti levegő hőmérséklete tároláskor: -50…80 °C
Üzemelési magasság: 2000 m leértékelés nélkül
Lángállóság: V1 az UL 94 szerint, 2. követelmény az NF F 16-101 szerint, 2. követelmény az NF F 16-102 szerint
Mechanikai robusztusság: Rezgések nyitott kontaktornál: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Rezgések zárt kontaktornál: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Ütések nyitott kontaktornál: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, Ütések zárt kontaktornál: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
