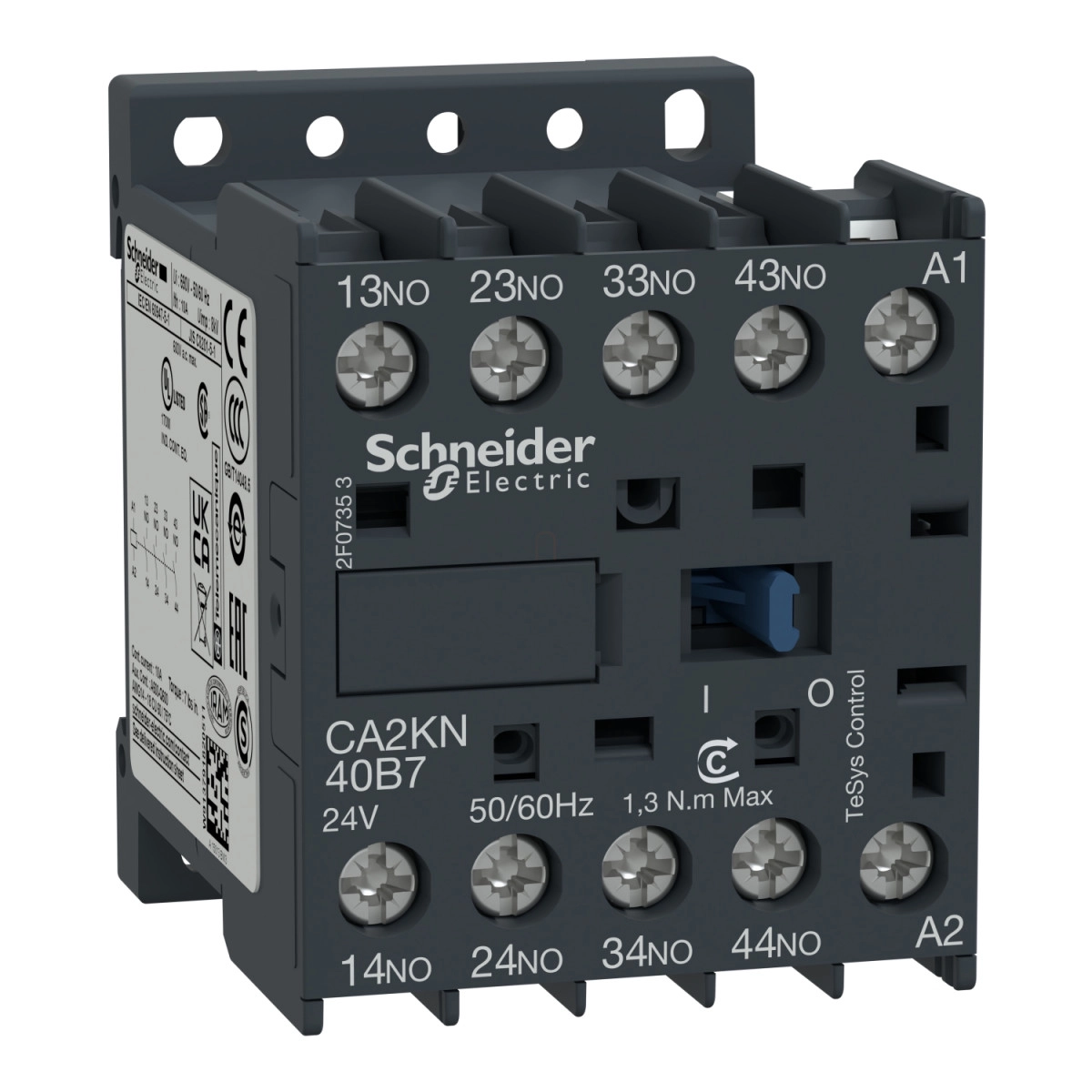

Schneider Electric TeSys K - CA2KN40M7 - Segédkapcsoló 220/230VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CA2KN40M7 vezérlőrelé legfőbb jellemzője a 220...230V AC 50/60 Hz vezérlőfeszültség, amely a legtöbb ipari környezetben könnyen elérhető. A készülék névleges üzemi feszültsége akár 690V-ig terjedhet, maximum 400 Hz frekvencián, így széles alkalmazási területet fed le. A relé AC-15 és DC-13 felhasználási kategóriákba sorolható, ami azt jelenti, hogy kiválóan alkalmazható mind váltakozó áramú, mind egyenáramú vezérlőáramkörökben. Az eszköz konvencionális szabad levegőben mért hőárama 10A (50°C-on mérve), míg névleges bekapcsolási árama 110A az IEC 60947 szabványnak megfelelően.
A TeSys K sorozat számos műszaki előnnyel rendelkezik, amelyek kiemelkedővé teszik a vezérlőrelék piacán. Az eszköz IP2X védettségi fokozatú, ami alap szintű védelmet biztosít a por és szilárd testek behatolása ellen. A telepítés rendkívül rugalmas, mivel mind szerelőlapra, mind DIN sínre szerelhető. A bekötés csavaros sorkapcsokkal történik, amelyek különböző vezeték-keresztmetszetekhez illeszkednek: tömör vezetéknél 1,5-4 mm², hajlékony vezetéknél érvéghüvellyel 0,75-4 mm², illetve érvéghüvely nélkül 0,34-1,5 mm². A sorkapcsok meghúzási nyomatéka 1,3 Nm, amely lapos-, kereszt- vagy pozidriv csavarhúzóval érhető el.
Az eszköz kompakt méretekkel rendelkezik (58 mm magasság, 45 mm szélesség, 57 mm mélység), ami lehetővé teszi a helytakarékos beépítést. Működési szempontból fontos megemlíteni, hogy a vezérlőrelé működési tartománya 0,8...1,15 Uc (50°C alatt), míg elengedési feszültsége 0,2...0,75 Uc (50°C alatt). A kapcsolási idők rendkívül gyorsak: mind a bekapcsolási (NO záródás), mind a kikapcsolási (NO nyitás) idő mindössze 10...20 ms. A mechanikai élettartam kiemelkedően magas, 10 millió kapcsolási ciklus, a maximális működési frekvencia pedig 10000 kapcsolás/óra. Mindezek mellett a készülék 2 ms-os mikroszünetre is immunitással rendelkezik, ami növeli a megbízhatóságot zajos ipari környezetben is. Kezdeti bekapcsolási teljesítménye 30 VA (20°C-on), tartó teljesítménye pedig 4,5 VA (20°C-on). A hődisszipáció értéke 1,3 W. A relé minimális kapcsolási feszültsége 17 V, míg minimális kapcsolási árama 5 mA, a szigetelési ellenállás értéke pedig nagyobb, mint 10 MOhm.
Schneider Electric TeSys K - CA2KN40M7 - Segédkapcsoló 220/230VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys CAK
Termék vagy alkatrész típusa: Vezérlőrelé
Eszköz rövid neve: CA2K
Mágneskapcsoló alkalmazás: Vezérlőáramkör
Felhasználási kategória: AC-15, DC-13
Pólusok érintkező összetétele: 4 NO
Névleges üzemi feszültség: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 220...230 V AC 50/60 Hz
Kiegészítő jellemzők
Konvencionális szabad levegőben mért hőáram: 10 A (50 °C-on)
Névleges bekapcsolási áram: 110 A az IEC 60947 szerint
Kapcsolódó biztosíték névleges értéke: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Névleges szigetelési feszültség: 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 14. sz. szerint
Szerelési támogatás: Szerelőlap, Sín
Csatlakozások
Sorkapcsok: Csavaros sorkapcsok 1 vezeték(ek) 1,5…4 mm² tömör, Csavaros sorkapcsok 2 vezeték(ek) 1,5…4 mm² tömör, Csavaros sorkapcsok 1 vezeték(ek) 0,75…4 mm² hajlékony érvéghüvellyel, Csavaros sorkapcsok 2 vezeték(ek) 0,75…4 mm² hajlékony érvéghüvely nélkül, Csavaros sorkapcsok 1 vezeték(ek) 0,34…1,5 mm² hajlékony érvéghüvellyel, Csavaros sorkapcsok 2 vezeték(ek) 0,34…1,5 mm² hajlékony érvéghüvely nélkül
Meghúzási nyomaték: 1,3 Nm - csavaros sorkapcsoknál - lapos csavarhúzóval Ø 6 mm, 1,3 Nm - csavaros sorkapcsoknál - Philips csavarhúzóval No 2, 1,3 Nm - csavaros sorkapcsoknál - pozidriv csavarhúzóval No 2
Üzemi jellemzők
Vezérlőáramkör feszültséghatárok: Elengedés: 0,2...0,75 Uc (50 °C-nál), Működési: 0,8...1,15 Uc (50 °C-nál)
Működési idő: 10...20 ms tekercs feszültségmentesítése és NO nyitása, 10...20 ms tekercs feszültség alá helyezése és NO zárása
Mechanikai élettartam: 10 millió ciklus
Maximális működési gyakoriság: 10000 ciklus/óra
Környezeti feltételek
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 60947-5-1 sz., JIS C8201-5-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Védőkezelés: TC az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemi magasság: 2000 m névleges érték csökkentés nélkül
Lángállóság: V1 az UL 94 szerint, 2. követelmény az NF F 16-101 szerint, 2. követelmény az NF F 16-102 szerint
Mechanikai jellemzők
Mechanikai robusztusság: Rezgések nyitott mágneskapcsolónál: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Rezgések zárt mágneskapcsolónál: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Ütések nyitott mágneskapcsolónál: 10 Gn 11 ms-ra az IEC 60068-2-27 szerint, Ütések zárt mágneskapcsolónál: 15 Gn 11 ms-ra az IEC 60068-2-27 szerint
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
