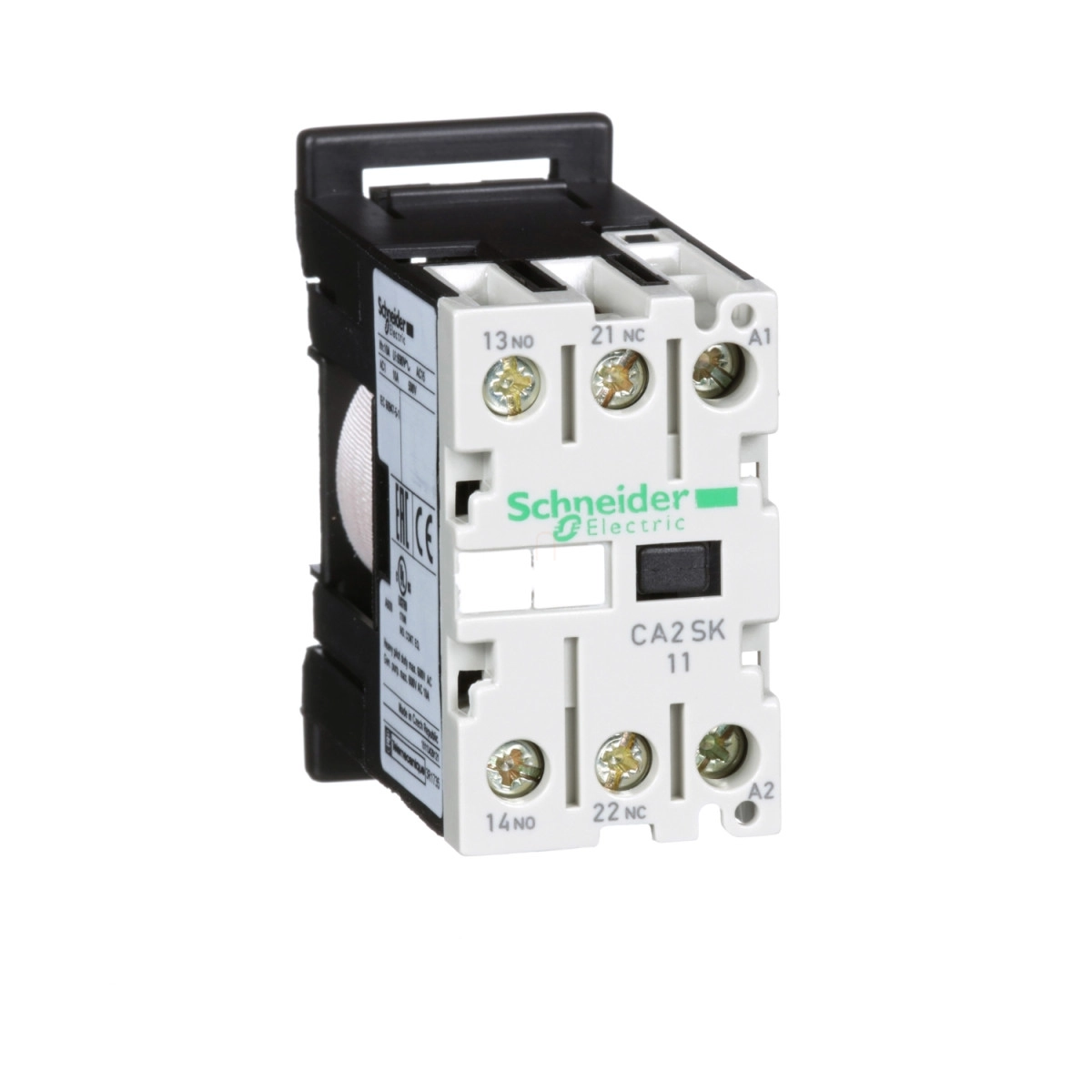

Schneider Electric TeSys K - CA2SK11P7 - Mini kontrol relé 230VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CA2SK11P7 relé 1NO+1NC (1 záró + 1 nyitó) érintkezőkonfigurációval rendelkezik, amely sokoldalú felhasználást tesz lehetővé. A készülék maximum 690V-os üzemi feszültségen működhet, akár 400 Hz frekvenciáig, így széles alkalmazási területen bevethető. A relé DC-13 és AC-15 felhasználási kategóriákba sorolható, ami jelzi, hogy egyenáramú és váltakozó áramú vezérlőáramkörökben egyaránt alkalmazható. A vezérlőáramkör típusa AC 50/60 Hz, a vezérlőfeszültség pedig 230V AC 50/60 Hz.
A relé műszaki paraméterei között kiemelendő a 10A-es konvencionális szabad levegőn történő hőáram (55°C-on), valamint a hozzá ajánlott 10A gL biztosíték, amely megfelel a VDE 0660 és IEC 60947 szabványoknak. A 690V-os névleges szigetelési feszültség összhangban van számos nemzetközi szabvánnyal, beleértve az IEC 60947, VDE 0110 group C, BS 5424, UL 508 és CSA C22.2 No 14 előírásokat. A relé szerelése történhet lapra vagy sínre, ami rugalmas telepítési lehetőséget biztosít különböző környezetekben.
A CA2SK11P7 csatlakozási lehetőségei rendkívül sokoldalúak: a csavaros kapocsterminálok alkalmasak 1 darab 1,5-6 mm² tömör kábel, 2 darab 1,5-4 mm² tömör kábel, 1 darab 0,5-6 mm² rugalmas kábel kábelvég nélkül, 1 darab 0,35-6 mm² rugalmas kábel kábelvéggel, 2 darab 0,35-1,5 mm² rugalmas kábel kábelvéggel, valamint 2 darab 0,35-2,5 mm² rugalmas kábel kábelvég nélkül fogadására. A csavaros kapocsterminálok meghúzási nyomatéka 0,8 Nm, a csavarfej típusa pedig pozidriv No 1.
A relé vezérlőáramkörének feszültséghatárai a következők: elengedési 0,2-0,75 Uc (50°C alatt), működési 0,85-1,1 Uc (50°C alatt). A működési idők tekintetében a tekercs gerjesztés megszűnése és NO nyitása között 6-8 ms, a tekercs gerjesztése és NO zárása között 7-14 ms, a tekercs gerjesztés megszűnése és NC zárása között 8-10 ms, míg a tekercs gerjesztése és NC nyitása között 8-16 ms telik el. A relé mechanikai élettartama impresszív, 10 millió ciklus, maximális működési sebessége pedig 1200 ciklus/óra. A bekapcsolási teljesítmény 16 VA (20°C-on), míg a tartó teljesítményfelvétel 4,2 VA (20°C-on). A hődisszipáció 1,4 W.
A CA2SK11P7 kompakt méretekkel rendelkezik: magassága 56 mm, szélessége 27 mm, mélysége pedig 55,5 mm. A nettó súlya mindössze 0,132 kg. A relé üzemi hőmérséklettartománya -20°C és 50°C között van, tárolási hőmérséklettartománya pedig -50°C és 70°C között. Az eszköz IP2X védettséggel rendelkezik, és védelmi kezelése megfelel az IEC 60068 szerinti TC előírásoknak. Az üzemeltetési magasság 2000 m lehet teljesítménycsökkenés nélkül. A relé számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1 szabványokat, valamint rendelkezik CB Scheme, cULus, EAC, CE és UKCA tanúsítványokkal.
Schneider Electric TeSys K - CA2SK11P7 - Mini kontrol relé 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys CASK
Termék vagy komponens típusa: Kontrol relé
Eszköz rövid neve: CA2SK
Kontaktor alkalmazás: Vezérlőáramkör
Felhasználási kategória: DC-13, AC-15
Pólusok összetétele: 1 NO + 1 NC
Névleges üzemi feszültség [Ue]: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 230 V AC 50/60 Hz
Kiegészítő jellemzők
Konvencionális szabad levegőn történő hőáram [Ith]: 10 A (55 °C-on)
Ajánlott biztosíték: 10 A gL a VDE 0660 szerint, 10 A gL az IEC 60947 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947, VDE 0110 group C, BS 5424, UL 508 és CSA C22.2 No 14 szerint
Rögzítési felület: Lap, Sín
Csatlakozások - kapcsok: Csavaros kapocsterminálok 1 kábel(ek) 1,5…6 mm²tömör, Csavaros kapocsterminálok 2 kábel(ek) 1,5…4 mm²tömör, Csavaros kapocsterminálok 1 kábel(ek) 0,5…6 mm²rugalmas kábelvég nélkül, Csavaros kapocsterminálok 1 kábel(ek) 0,35…6 mm²rugalmas kábelvéggel, Csavaros kapocsterminálok 2 kábel(ek) 0,35…1,5 mm²rugalmas kábelvéggel, Csavaros kapocsterminálok 2 kábel(ek) 0,35…2,5 mm²rugalmas kábelvég nélkül
Meghúzási nyomaték: 0,8 N.m - csavaros kapocsterminálokon pozidriv No 1 csavarfej
Vezérlőáramkör feszültséghatárai: Elengedési: 0,2...0,75 Uc (50 °C alatt), Működési: 0,85...1,1 Uc (50 °C alatt)
Működési idő: 6...8 ms tekercs gerjesztés megszűnése és NO nyitása, 7...14 ms tekercs gerjesztése és NO zárása, 8...10 ms tekercs gerjesztés megszűnése és NC zárása, 8...16 ms tekercs gerjesztése és NC nyitása
Mechanikai élettartam: 10 Mciklus
Maximális működési sebesség: 1200 ciklus/óra
Bekapcsolási teljesítmény VA-ban: 16 VA (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 4,2 VA (20 °C-on)
Hődisszipáció: 1,4 W
Méretek
Magasság: 56 mm
Szélesség: 27 mm
Mélység: 55,5 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1
Terméktanúsítványok: CB Scheme, cULus, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Védelmi kezelés: TC az IEC 60068 szerint
Környezeti levegő hőmérséklet üzemeléskor: -20…50 °C
Környezeti levegő hőmérséklet tároláskor: -50…70 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkenés nélkül
