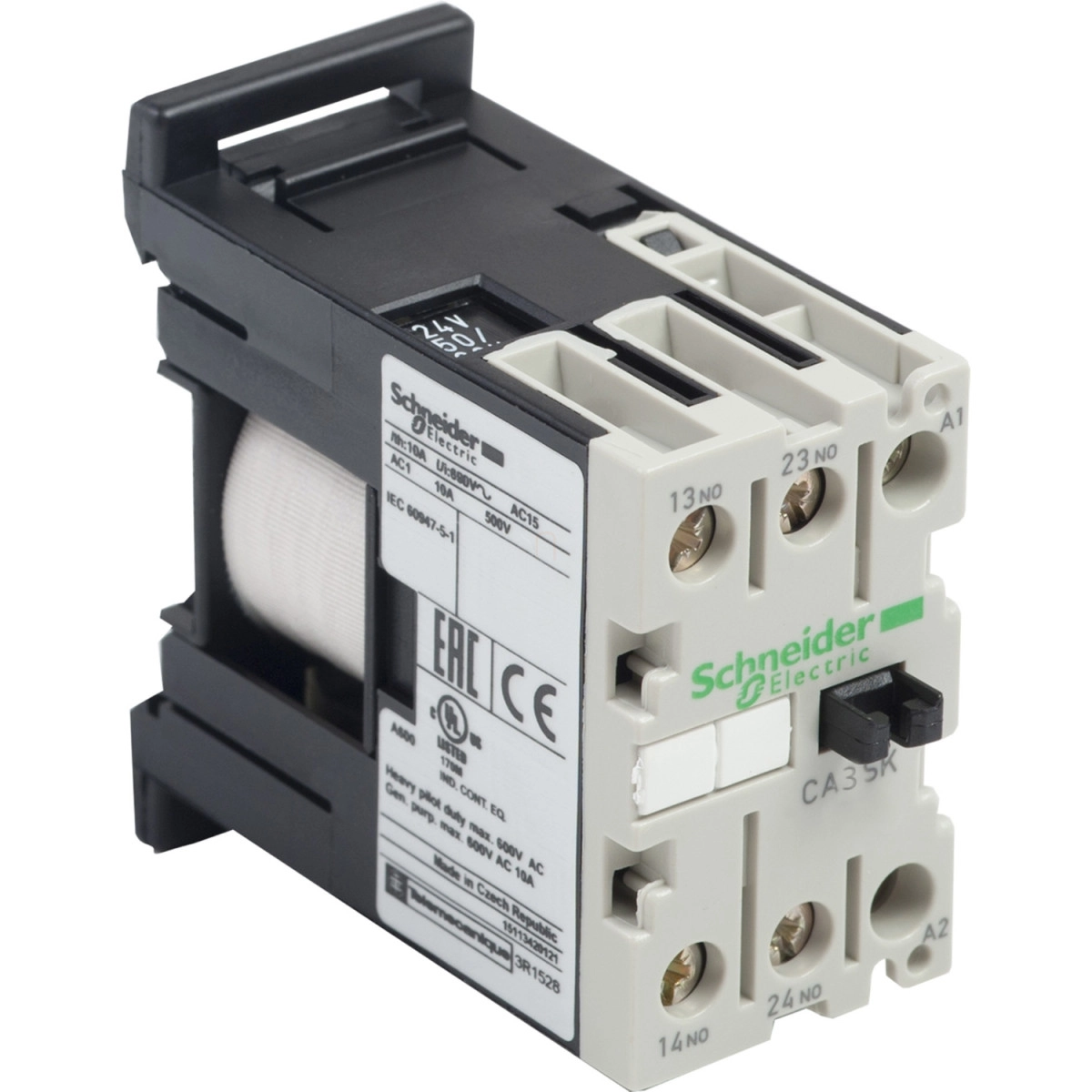

Schneider Electric TeSys K - CA3SK11BD - Segédkapcsoló 24V DC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CA3SK11BD vezérlőrelé legfőbb jellemzője a 24V DC standard tekercsfeszültség, amely széles körben alkalmazható ipari környezetben. A készülék maximális üzemi feszültsége 690V (legfeljebb 400 Hz frekvencián), így kiválóan alkalmazható mind alacsony, mind közepes feszültségű rendszerekben. A relé DC-13 és AC-15 felhasználási kategóriákban alkalmazható, ami lehetővé teszi mind egyenáramú, mind váltóáramú vezérlőkörökben történő használatát. A konvencionális szabad levegőn mért hőáram értéke 10A (55°C-on), ehhez 10A gL biztosíték használata javasolt a VDE 0660 és az IEC 60947 szabványoknak megfelelően.
A CA3SK termékek műszaki paraméterei kiemelkedőek: a szigetelési feszültség 690V az IEC 60947, VDE 0110 C csoport, BS 5424, UL 508 és CSA C22.2 No 14 szabványoknak megfelelően. A relé mind sínre, mind lapra szerelhető, ami rugalmasságot biztosít a telepítés során. A csatlakozások csavaros kapcsokkal történnek, amelyek különböző kábelméreteket fogadnak: 1 kábel esetén 1,5-6 mm² tömör vagy 0,5-6 mm² hajlékony kábel vég nélkül, illetve 0,35-6 mm² hajlékony kábel véggel; 2 kábel esetén 1,5-4 mm² tömör vagy 0,35-2,5 mm² hajlékony kábel vég nélkül, illetve 0,35-1,5 mm² hajlékony kábel véggel. A csatlakozókapcsok meghúzási nyomatéka 0,8 Nm (pozidriv No 1 csavarfejjel).
A vezérlőkör feszültséghatárai: működési tartomány 0,85-1,1 Uc (50°C alatt) és elengedési tartomány 0,1-0,75 Uc (50°C alatt). A relé működési ideje is figyelemre méltó: tekercs áramtalanítás és NO nyitás 4-6 ms, tekercs gerjesztés és NO zárás 8-12 ms, tekercs áramtalanítás és NC zárás 6-8 ms, tekercs gerjesztés és NC nyitás 10-18 ms. A mechanikai élettartam kiemelkedő, 10 millió kapcsolási ciklus, maximális működési frekvencia 1200 kapcsolás/óra. A bekapcsolási teljesítmény 2,2W (20°C-on), ugyanennyi a tartó teljesítményfelvétel és a hőleadás is. A CA3SK11BD kompakt méretekkel rendelkezik: magassága 56 mm, szélessége 27 mm, mélysége 55,5 mm, nettó tömege pedig mindössze 0,132 kg.
A termék megfelel a legfontosabb nemzetközi szabványoknak (EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1) és rendelkezik a szükséges tanúsítványokkal (CB Scheme, cULus, EAC, CE, UKCA). Védettségi szintje IP2X, védelmi kezelése TC az IEC 60068 szerint. Üzemi hőmérséklet-tartománya -20...50°C, tárolási hőmérséklet-tartománya -50...70°C, üzemi magassága pedig 2000 m korlátozás nélkül. A Schneider Electric TeSys K CA3SK11BD vezérlőrelé olyan professzionális termék, amely tökéletes választás ipari vezérlőrendszerek tervezéséhez és kivitelezéséhez, ahol a megbízhatóság és a hosszú élettartam kiemelt fontosságú.
Schneider Electric TeSys K - CA3SK11BD - Segédkapcsoló 24V DC műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys
Terméknév: TeSys CASK
Termék vagy komponens típus: Vezérlőrelé
Eszköz rövid neve: CA3SK
Mágneskapcsoló alkalmazás: Vezérlő áramkör
Felhasználási kategória: DC-13, AC-15
Pólusok érintkező összetétel: 1 NO + 1 NC
Névleges üzemi feszültség [Ue]: <= 690 V <= 400 Hz
Vezérlőkör típusa: DC standard
Vezérlőkör feszültség [Uc]: 24 V DC
Kiegészítő információk
Konvencionális szabad levegőn mért hőáram [Ith]: 10 A (55 °C-on)
Társított biztosíték: 10 A gL az VDE 0660 szerint, 10 A gL az IEC 60947 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947, VDE 0110 group C, BS 5424, UL 508, CSA C22.2 No 14 szerint
Szerelési támogatás: Sín, Lap
Csatlakozások - terminálok: Csavaros kapocs 1 kábel(ek) 1,5…6 mm² tömör, Csavaros kapocs 2 kábel(ek) 1,5…4 mm² tömör, Csavaros kapocs 1 kábel(ek) 0,5…6 mm² rugalmas kábelvég nélkül, Csavaros kapocs 1 kábel(ek) 0,35…6 mm² rugalmas kábelvéggel, Csavaros kapocs 2 kábel(ek) 0,35…1,5 mm² rugalmas kábelvéggel, Csavaros kapocs 2 kábel(ek) 0,35…2,5 mm² rugalmas kábelvég nélkül
Meghúzási nyomaték: 0,8 N.m - csavaros kapcsoknál pozidriv No 1 csavarfej
Vezérlőkör feszültség határértékek: Működési: 0,85...1,1 Uc (< 50 °C-nál), Elengedési: 0,1...0,75 Uc (< 50 °C-nál)
Működési idő: 4...6 ms tekercs áramtalanítás és NO nyitás, 8...12 ms tekercs gerjesztés és NO zárás, 6...8 ms tekercs áramtalanítás és NC zárás, 10...18 ms tekercs gerjesztés és NC nyitás
Mechanikai élettartam: 10 Mciklus
Maximális működési frekvencia: 1200 kapcsolás/óra
Bekapcsolási teljesítmény W-ban: 2,2 W (20 °C-on)
Tartó teljesítményfelvétel W-ban: 2,2 W 20 °C-on
Hőleadás: 2,2 W
Magasság: 56 mm
Szélesség: 27 mm
Mélység: 55,5 mm
Nettó tömeg: 0,132 kg
Környezet
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1
Terméktanúsítványok: CB Scheme, cULus, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Védelmi kezelés: TC az IEC 60068 szerint
Környezeti levegő hőmérséklet működés közben: -20…50 °C
Környezeti levegő hőmérséklet tároláskor: -50…70 °C
Üzemi magasság: 2000 m korlátozás nélkül
