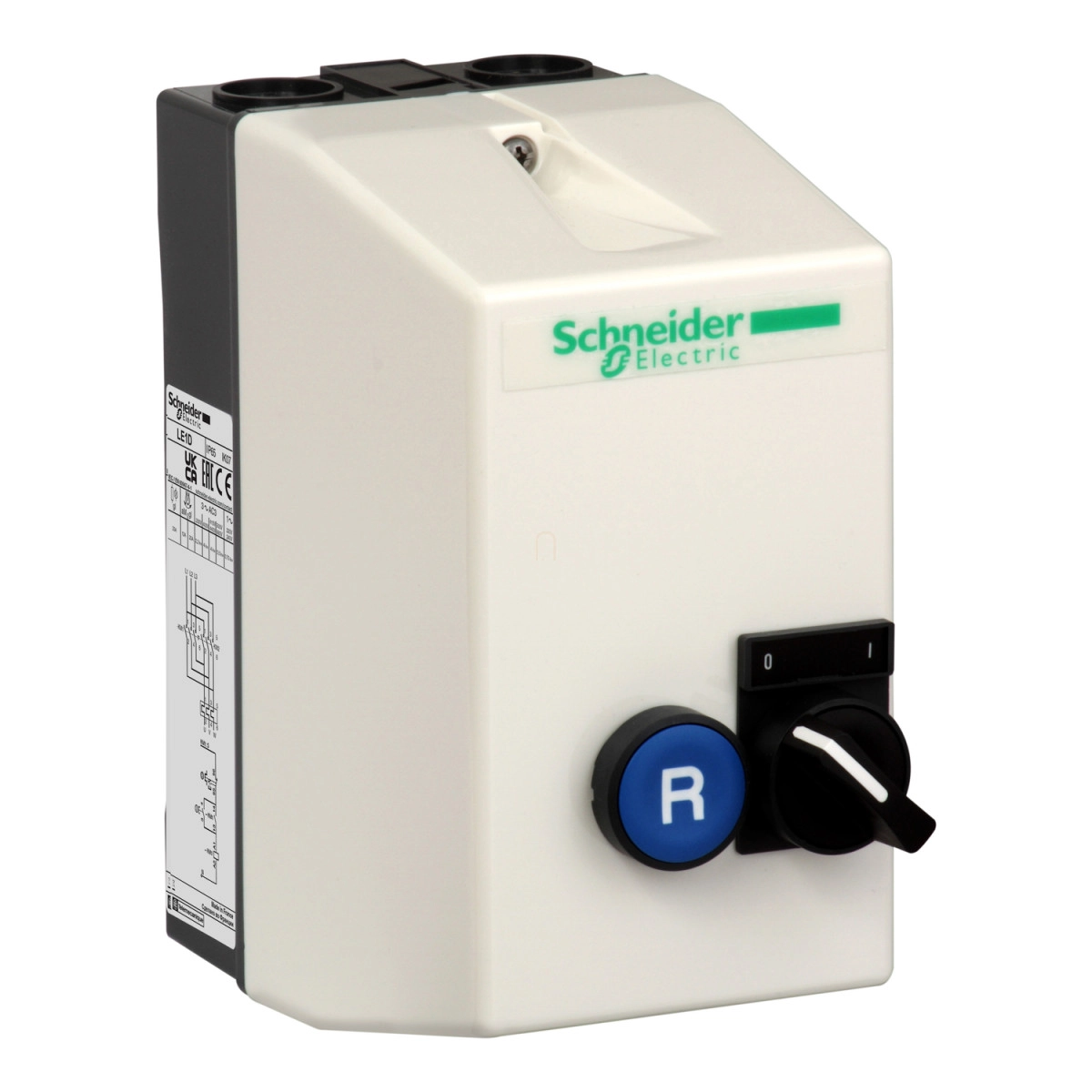

A Schneider Electric TeSys LE sorozatához tartozó LE1D09P7A13 tokozott közvetlen motorindító egy kompakt és hatékony megoldás ipari motorok vezérlésére. Ez a professzionális vezérlőegység tökéletes választás olyan környezetben, ahol megbízható motorindításra és védelemre van szükség, miközben a könnyű telepíthetőség és a robusztus kialakítás is fontos szempont.
A TeSys LE1D09P7A13 motorindító alapvetően egy tokozott, közvetlen indítású (DOL - Direct On Line) vezérlőrendszer, amely 9A névleges áramerősséggel rendelkezik, és 230V AC vezérlőfeszültséggel működik. A készülék tartalmaz egy LC1D kontaktort, egy kétpozíciós kapcsolót (start/stop O-I) és egy kék színű, nyomógombos visszaállító (reset) gombot. A termék AC-3 felhasználási kategóriába tartozik, ami azt jelenti, hogy kalickás motorok indítására és megállítására alkalmas normál üzemi körülmények között. Érdemes megjegyezni, hogy a hővédelmi relét külön kell megrendelni a teljes motorvédelem érdekében.
A TeSys LE1D09P7A13 különböző teljesítményű motorok működtetésére alkalmas: 220/230V AC feszültségen 2,2 kW, 380/400V AC feszültségen 4 kW, 415V AC feszültségen 4 kW, 440V AC feszültségen 4 kW, 500V AC feszültségen 5,5 kW, valamint 660/690V AC feszültségen szintén 5,5 kW motorteljesítményig használható. Ez a sokoldalúság lehetővé teszi, hogy különböző ipari alkalmazásokban, változatos feszültségszinteken is hatékonyan működjön. A konvencionális szabad levegőn mért hőáram (Ith) értéke 9A. A készülékház polikarbonátból készült, és IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porvédelmet és vízsugár elleni védelmet biztosít. Az IK07 ütésállósági védettség további biztonságot nyújt a mechanikai behatásokkal szemben. A készülék -5°C és +40°C közötti környezeti hőmérséklet-tartományban üzemeltethető, ami lefedi a legtöbb ipari alkalmazás igényeit.
A TeSys LE1D09P7A13 motorindító méretei kompaktak: szélessége 88 mm, magassága 166 mm, mélysége 135 mm. A termék két-két ISO20 méretű kábelbevezetéssel rendelkezik a tetején és az alján, ami rugalmas telepítési lehetőségeket biztosít. Az eszköz megfelel az IEC 60947-4-1 szabványnak, és UKCA terméktanúsítvánnyal rendelkezik. A kompakt méret és a robusztus kialakítás különösen előnyös olyan ipari környezetekben, ahol korlátozott a telepítési tér, de szükség van a megbízható motorvédelemre és vezérlésre. A polkarbonát ház ellenáll a korróziónak és a legtöbb kémiai anyagnak, így hosszú élettartamot biztosít még nehéz körülmények között is.
Schneider Electric TeSys LE - LE1D09P7A13 - Tokozott motorindító 9A 230V 50/60 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LE
Eszköz rövid neve: LE1D
Termék típusa: Tokozott közvetlen motorindító
Eszköz alkalmazása: Standard
Felhasználási kategória: AC-3
Eszköz összetétele
Hőkioldó relé külön rendelendő
Kontaktor
Vezérlési típus
Nyomógombos kék reset gomb R
Választókapcsoló 2 pozíció start/stop O-I
Motorteljesítmény
2.2 kW 220/230 V AC 50/60 Hz mellett
4 kW 380/400 V AC 50/60 Hz mellett
4 kW 415 V AC 50/60 Hz mellett
4 kW 440 V AC 50/60 Hz mellett
5.5 kW 500 V AC 50/60 Hz mellett
5.5 kW 660/690 V AC 50/60 Hz mellett
Elektromos jellemzők
Konvencionális szabad levegőn termikus áram [Ith]: 9 A
Vezérlő áramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Fizikai jellemzők
Kábelbevezetés száma: 2 ISO20 felül, 2 ISO20 alul
Szélesség: 88 mm
Magasság: 166 mm
Mélység: 135 mm
Környezeti adatok
Anyag: Polikarbonát
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 60529 szerint
Szabványok: IEC 60947-4-1
Működési környezeti hőmérséklet: -5...40 °C
Környezeti jellemző: Standard környezet
Termék tanúsítványok: UKCA
