A Schneider Electric TeSys LE termékcsalád LE1M35P708 típusú tokozott közvetlen motorindítója egy kompakt, professzionális megoldás kisméretű villamos motorok indítására és védelmére. Ez a könnyen telepíthető, IP65 védettségi fokozatú eszköz ideális választás olyan alkalmazásokban, ahol szükség van a motor megbízható kapcsolására és a túlterhelés elleni védelemre.

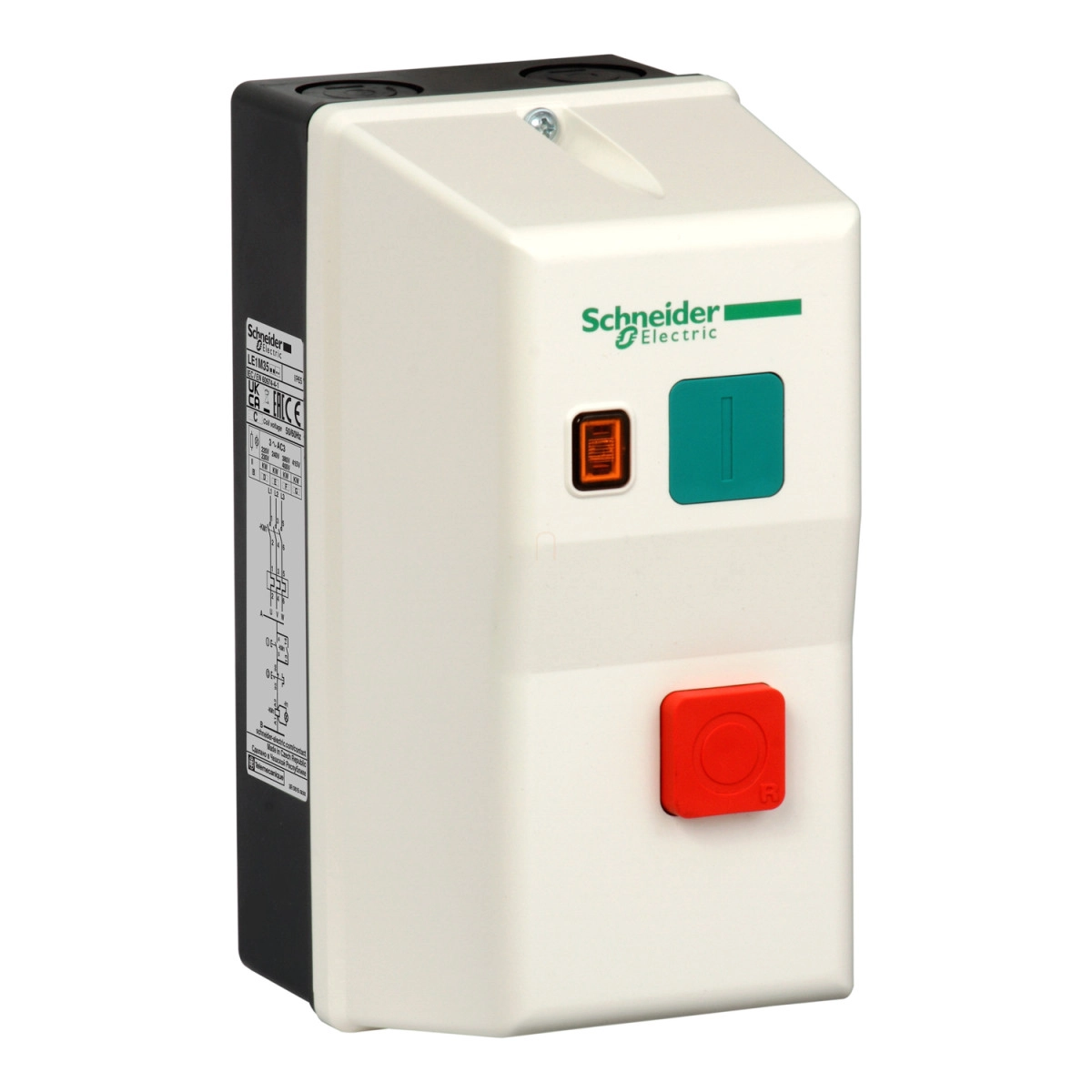

A TeSys LE tokozott DOL (Direct On Line) motorindító család ezen tagja integrált védelmi és vezérlési funkciókkal rendelkezik. Az LE1M35P708 egy komplett rendszer, amely tartalmaz egy kontaktort (LC1K), egy termikus túlterhelés-relét (LR2K), földelő és nulla sorkapcsot, valamint két nyomógombot a motor indításához és leállításához. Az indítás a zöld színű (I) gomb megnyomásával, míg a leállítás/visszaállítás a piros színű (O) nyomógombbal történik. A működési állapotot egy sárga LED jelzi, így a felhasználó mindig tisztában lehet a motor aktuális állapotával.
Az LE1M35P708 motorindító technikai paraméterei kifejezetten a kis teljesítményű motorok működtetésére optimalizáltak. A beállítható termikus védelem tartománya 1,8-2,6A közötti értékre állítható be, ami különösen alkalmassá teszi 0,37kW (240V AC esetén) vagy akár 1,1kW (380/400V AC esetén) teljesítményű motorok vezérlésére. Az AC-3 felhasználási kategóriába tartozó készülék vezérlő áramköre 230V AC 50/60Hz feszültséggel működik. A kompakt kialakítás - 78mm szélesség, 160mm magasság és 108mm mélység - lehetővé teszi a helytakarékos telepítést, akár szűkebb helyeken is.
A Schneider Electric gondoskodott a termék rugalmas telepíthetőségéről is, így az eszköz számos kábelbevezetési lehetőséggel rendelkezik mind a felső, mind az alsó részén. A felhasználók választhatnak ISO20, ISO25, Pg13, Pg16 vagy Pg21 méretű kábelbevezetések között, összesen 2-2 darab található mindkét oldalon. A tokozat anyaga tartós ABS (akrilnitril-butadién-sztirol), amely biztosítja az IP65 védettséget az IEC 60529 szabvány szerint, így a készülék védett a por és a vízsugár ellen. A termék megfelel az IEC 60947-4-1 szabványnak, valamint rendelkezik UKCA tanúsítvánnyal. Működési hőmérséklet-tartománya -5°C és +40°C között van, ami a legtöbb standard környezetben történő alkalmazást lehetővé teszi.
Schneider Electric TeSys LE - LE1M35P708 - Tokozott motorindító 1,1kW vez.f.230V műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys
Terméknév: TeSys LE
Rövid eszköznév: LE1M
Termék típusa: Tokozott közvetlen (DOL) motorindító
Alkalmazás: Standard
Felhasználási kategória: AC-3
Összetétel és funkciók
Eszköz összetétele: Kontaktor, Földelő sorkapocs, Nulla sorkapocs, Termikus túlterhelés relé
Termikus védelem beállítási tartomány: 1,8...2,6 A
Motorteljesítmény: 0,37 kW 240 V AC 50/60 Hz esetén, 0,75 kW 415 V AC 50/60 Hz esetén, 0,37 kW 220/230 V AC 50/60 Hz esetén, 1,1 kW 380/400 V AC 50/60 Hz esetén
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
Vezérlés típusa: Zöld I nyomógomb indításhoz, Piros O nyomógomb leállításhoz/visszaállításhoz
Helyi jelzés: Sárga LED működésjelzés
Fizikai jellemzők
Kábelbevezetések száma: 2 ISO20 felül, 2 ISO25 felül, 2 Pg 13 felül, 2 Pg 21 felül, 2 ISO20 alul, 2 ISO25 alul, 2 Pg 13 alul, 2 Pg 21 alul, 2 Pg 16 felül, 2 Pg 16 alul
Szélesség: 78 mm
Magasság: 160 mm
Mélység: 108 mm
Környezeti jellemzők
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-4-1
Működési környezeti hőmérséklet: -5...40 °C
Környezeti jellemzők: Standard környezet
Tanúsítványok: UKCA
