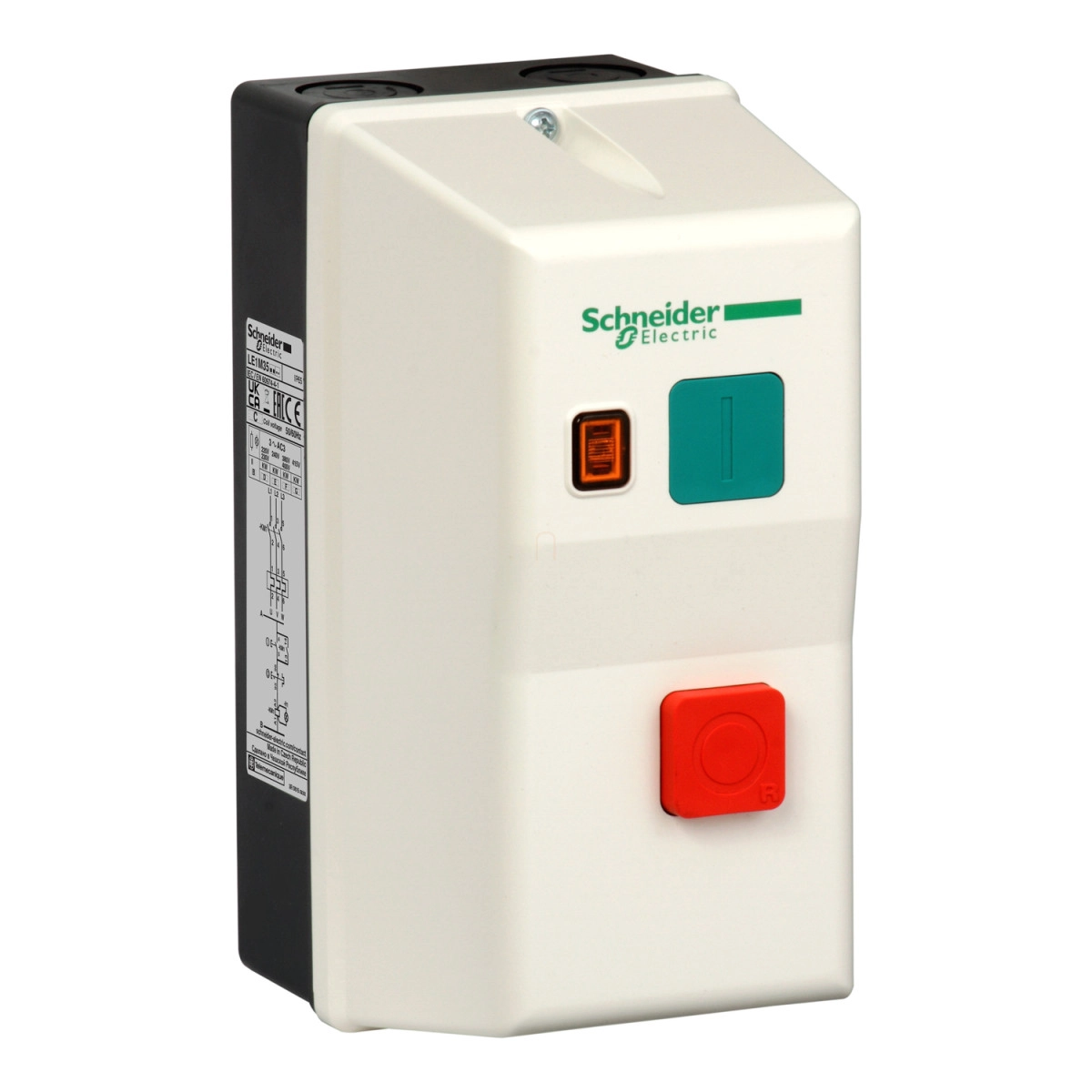

A Schneider Electric TeSys LE sorozatú LE1M35P712 tokozott közvetlen motorindítója egy kompakt, előre összeállított megoldást kínál kisebb motorok vezérléséhez. Ez a típus kifejezetten a 2,2 kW teljesítményig terjedő motorokhoz lett kifejlesztve, ami ideálissá teszi különböző ipari és épületautomatizálási alkalmazásokban.
A tokozott motorindító tartalmaz egy LC1K típusú kontaktort, LR2K termikus túlterhelésvédelmi relét, zöld indító és piros leállító/visszaállító nyomógombokat, valamint sárga működésjelző LED-et. A termikus túlterhelésvédelmi relé 3,7-5,5 A tartományban állítható, így pontosan az adott motor névleges áramához igazítható. A vezérlőáramkör 230 V AC 50/60 Hz feszültséggel működik.
A TeSys LE1M35P712 kompakt méretekkel rendelkezik (78 mm széles, 160 mm magas, 108 mm mély), mégis rendkívül strapabíró, IP65-ös védettségi szinttel, ami a por és víz elleni teljes védelmet biztosít a készüléknek. Ez a védettség lehetővé teszi, hogy a motorindítót akár olyan környezetben is használhasd, ahol por, nedvesség vagy víz van jelen. A ház anyaga ABS (akrilnitril-butadién-sztirol), amely kiváló mechanikai és hőállósági tulajdonságokkal rendelkezik.
A TeSys LE1M35P712 sokoldalúan alkalmazható, különböző teljesítményszinteken: 0,75 kW 240 V AC, 1,1 kW 220/230 V AC, valamint 2,2 kW 380/400 V AC és 415 V AC feszültségen, 50/60 Hz frekvencián. Az AC-3 felhasználási kategóriába tartozik, ami a kalickás motorok indítására és leállítására vonatkozik. A készülék standard alkalmazásra tervezett, megfelel az IEC 60947-4-1 szabványnak, és UKCA tanúsítvánnyal rendelkezik. A telepítés megkönnyítésére a termék felső és alsó részén is több kábelbevezetési lehetőséggel rendelkezik, beleértve az ISO20, ISO25, Pg 13, Pg 16 és Pg 21 méretű kábelbevezetőket. A készülék tartalmaz földelő és nullavezetéki csatlakozókat is, így biztosítva a teljes elektromos biztonságot. A működési hőmérséklet-tartomány -5°C és +40°C között van, ami lehetővé teszi a különböző környezeti feltételek melletti használatot.
TeSys LE1M35P712 műszaki adatok
Alapvető adatok
Gyártó: Schneider Electric
Termékcsalád: TeSys
Termék neve: TeSys LE
Eszköz rövid neve: LE1M
Termék típusa: Tokozott közvetlen motorindító
Alkalmazás: Standard
Felhasználási kategória: AC-3
Összetétel és funkciók
Eszköz összetétele: Kontaktor, Földelő csatlakozó, Nullavezető csatlakozó, Termikus túlterhelésvédelmi relé
Termikus védelem beállítási tartománya: 3,7...5,5 A
Motorteljesítmény:
0,75 kW 240 V AC 50/60 Hz esetén
2,2 kW 415 V AC 50/60 Hz esetén
1,1 kW 220/230 V AC 50/60 Hz esetén
2,2 kW 380/400 V AC 50/60 Hz esetén
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Vezérlés típusa: Zöld I indítógomb, Piros O leállító/visszaállító gomb
Helyi jelzés: Működést jelző sárga LED
Fizikai jellemzők
Kábelbevezető nyílások száma:
2 ISO20 felül, 2 ISO25 felül, 2 Pg 13 felül, 2 Pg 21 felül, 2 Pg 16 felül
2 ISO20 alul, 2 ISO25 alul, 2 Pg 13 alul, 2 Pg 21 alul, 2 Pg 16 alul
Szélesség: 78 mm
Magasság: 160 mm
Mélység: 108 mm
Környezeti paraméterek
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP65 az IEC 60529 szabványnak megfelelően
Szabványok: IEC 60947-4-1
Üzemi környezeti hőmérséklet: -5...40 °C
Környezeti jellemzők: Standard környezet
Terméktanúsítványok: UKCA
