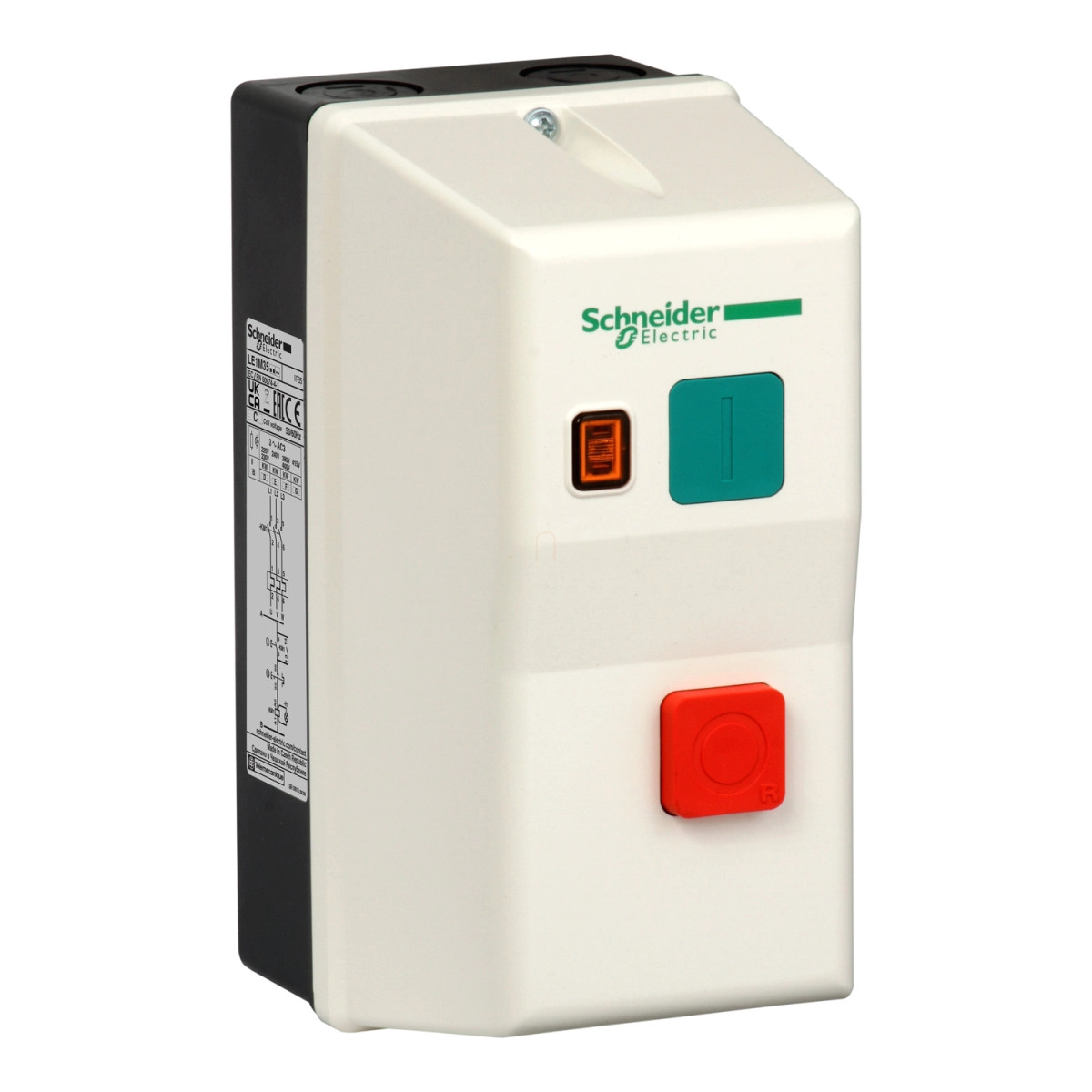

A Schneider Electric TeSys LE sorozatú LE1M35Q714 típusú tokozott közvetlen indítású motorindító egy rendkívül kompakt és megbízható ipari kapcsolóberendezés, mely ideális megoldást kínál akár 3 kW teljesítményű háromfázisú motorok biztonságos indításához és védelméhez. Ez a TeSys LE termékcsaládba tartozó eszköz tökéletes választás olyan alkalmazásokhoz, ahol fontos a kis helyigény melletti maximális védelem.
Az LE1M35Q714 motorindító egy komplett, előre összeszerelt egység, amely számos előnnyel rendelkezik. A készülék magában foglalja a kontaktort (LC1K), a termikus túlterhelés-relét (LR2K), a földelőkapcsot, a semleges kapcsot, valamint két nyomógombot - egy zöld színű indító (I) és egy piros színű leállító/reset (O) gombot. A működési állapot visszajelzésére sárga LED szolgál, amely egyértelmű vizuális információt nyújt a készülék üzemállapotáról.
A motorindító IP65-ös védettségi fokozatú, ABS (akrilnitril-butadién-sztirol) házba van szerelve, amely kiváló védelmet biztosít por és vízsugár ellen, így mostoha környezeti körülmények között is megbízhatóan működik. Az üzemeltetési hőmérséklettartomány -5°C és +40°C között van, ami lehetővé teszi a különböző ipari környezetekben való alkalmazást. A készülék megfelel az IEC 60947-4-1 szabványnak, és rendelkezik UKCA tanúsítvánnyal.
Műszaki szempontból az LE1M35Q714 modell 5,5-8A közötti termikus védelem beállítási tartománnyal rendelkezik, és 380V AC 50/60 Hz vezérlőkör feszültséggel működik. Motorteljesítmény szempontjából 3 kW-os motort képes működtetni 380/400V AC 50/60 Hz hálózaton, illetve 1,5 kW-os motort 220/230V AC 50/60 Hz esetén. Magasabb feszültségszinten 3 kW-ot biztosít 415V AC mellett, illetve 1,1 kW-ot 240V AC esetén. A termék AC-3 felhasználási kategóriába tartozik, ami kifejezetten rövidrezárt forgórészű motorok indítására, fékezésére alkalmas.
A készülék kábelbevezetési lehetőségei rendkívül rugalmasak: mind a felső, mind az alsó részen 2-2 db ISO20, ISO25, Pg13, Pg16 és Pg21 méretű kábelbevezetővel rendelkezik, így különböző kábelezési igényekhez igazítható. A kompakt méreteknek köszönhetően - szélesség 78 mm, magasság 160 mm, mélység 108 mm - kis helyen is könnyen elhelyezhető. A Schneider Electric LE1M35Q714 cikkszámú tokozott motorindító kiváló választás olyan szakemberek számára, akik egy megbízható, kompakt és többféle védelmi funkcióval ellátott motorindító megoldást keresnek ipari alkalmazásokhoz.
Schneider Electric TeSys LE - LE1M35Q714 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LE
Eszköz rövid neve: LE1M
Termék vagy komponens típusa: Tokozott közvetlen motorindító
Eszköz alkalmazás: Standard
Felhasználási kategória: AC-3
Eszköz összetétele
Kontaktor
Földelő kapocs
Semleges kapocs
Termikus túlterhelés relé
Elektromos jellemzők
Termikus védelem beállítási tartomány: 5,5...8 A
Motorteljesítmény kW: 3 kW 415 V AC 50/60 Hz esetén
1,1 kW 240 V AC 50/60 Hz esetén
3 kW 380/400 V AC 50/60 Hz esetén
1,5 kW 220/230 V AC 50/60 Hz esetén
[Uc] vezérlőkör feszültsége: 380 V AC 50/60 Hz
Vezérlés típusa: Nyomógomb indítás zöld I
Nyomógomb leállítás/reset piros O
Kiegészítők
Helyi jelzés: Működés: LED (sárga)
Kábelbemenetek száma: 2 ISO20 felül
2 ISO25 felül
2 Pg 13 felül
2 Pg 21 felül
2 ISO20 alul
2 ISO25 alul
2 Pg 13 alul
2 Pg 21 alul
2 Pg 16 felül
2 Pg 16 alul
Fizikai jellemzők
Szélesség: 78 mm
Magasság: 160 mm
Mélység: 108 mm
Környezeti jellemzők
Anyag: ABS (akrilnitril butadién-sztirol)
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-4-1
Környezeti üzemi hőmérséklet: -5...40 °C
Környezeti jellemző: Standard környezet
Termék tanúsítványok: UKCA
