Schneider Electric TeSys LR.D - LRD05 - Hőkioldó 10 - es osztályú, 0,63..1A, D09…D38 - hoz, csavaros csatlakozás
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

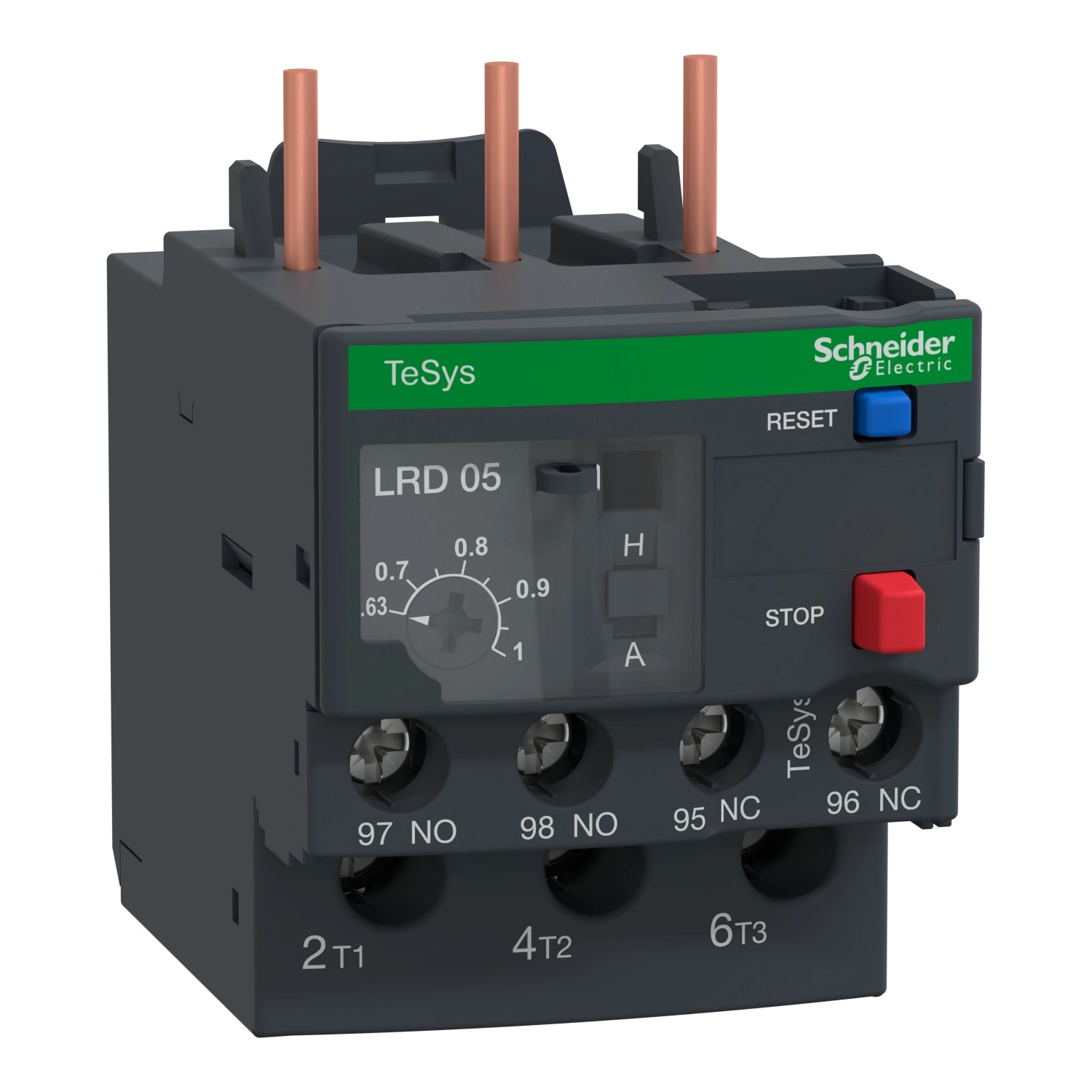

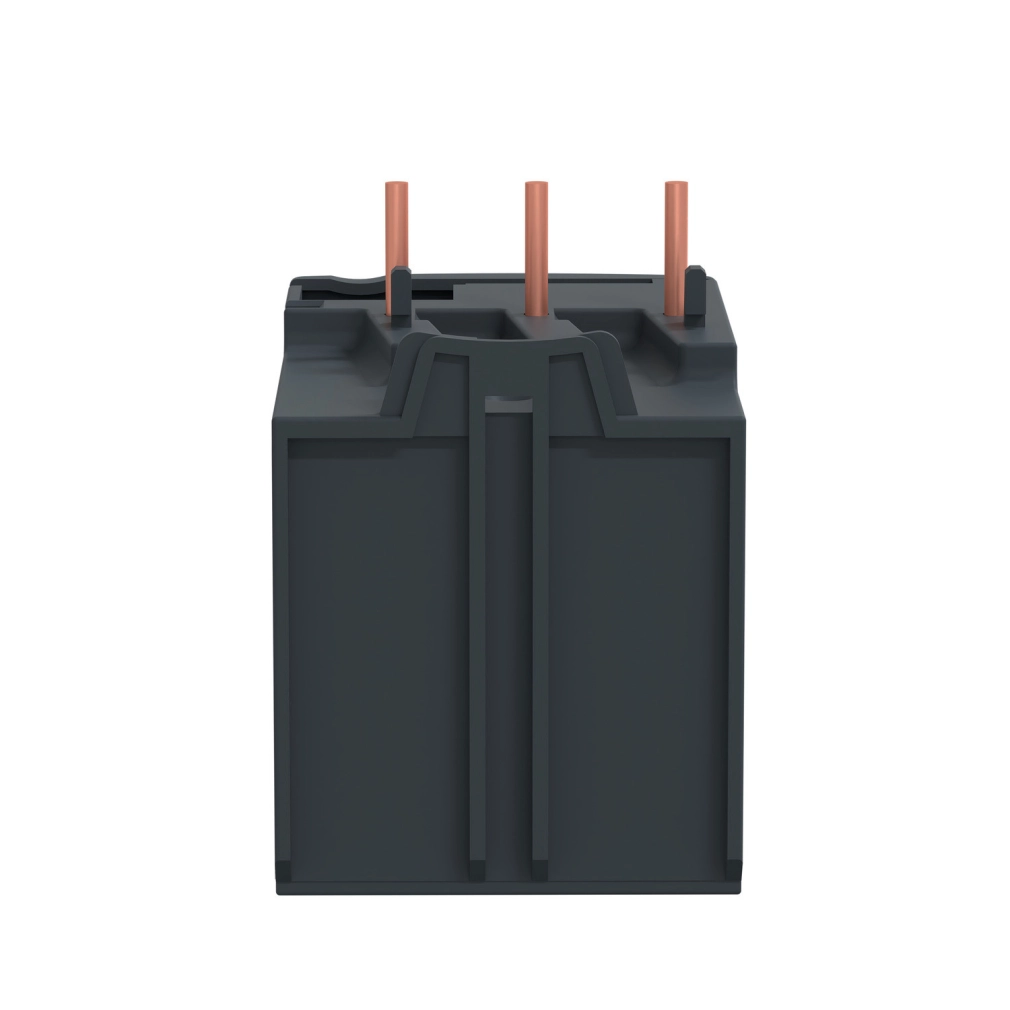

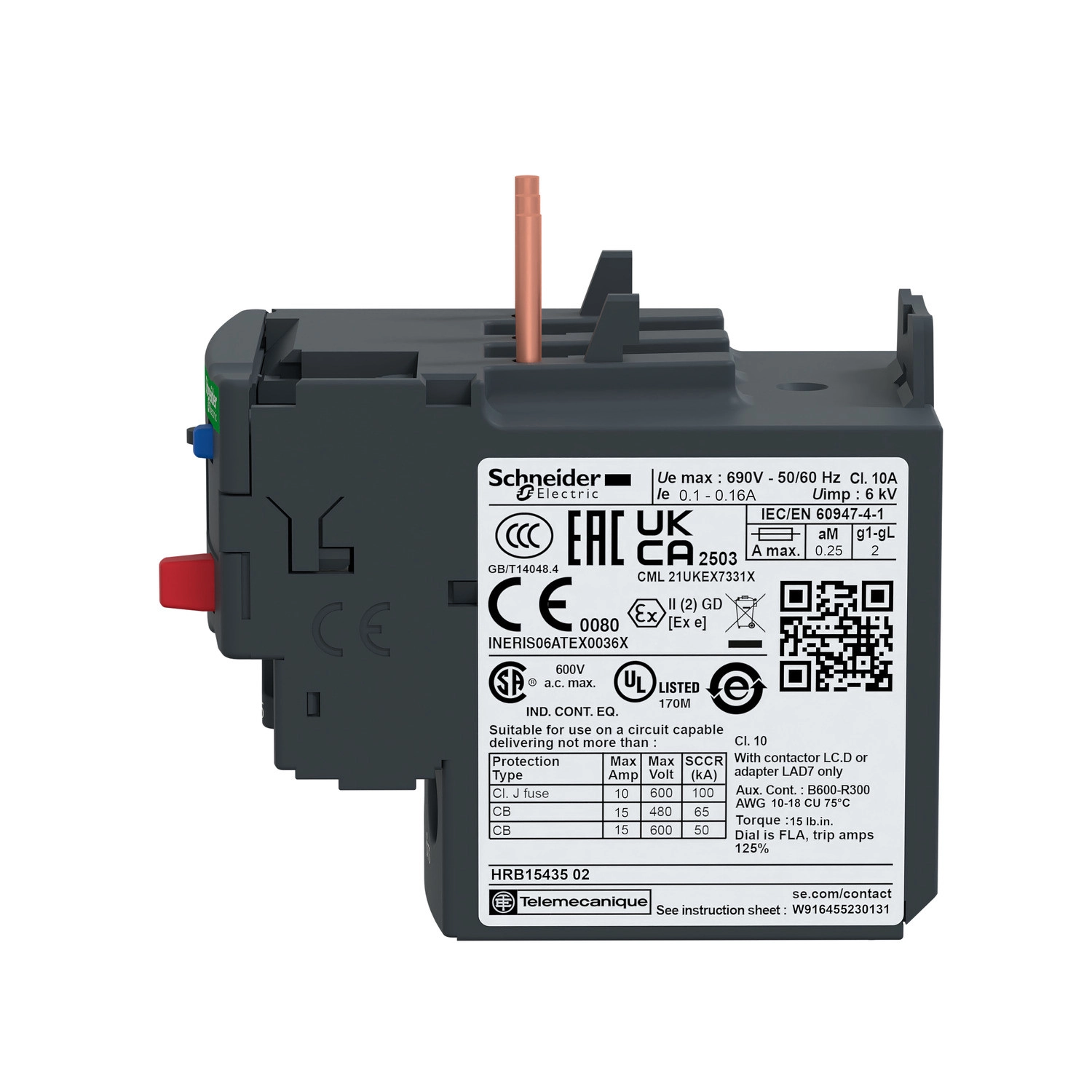

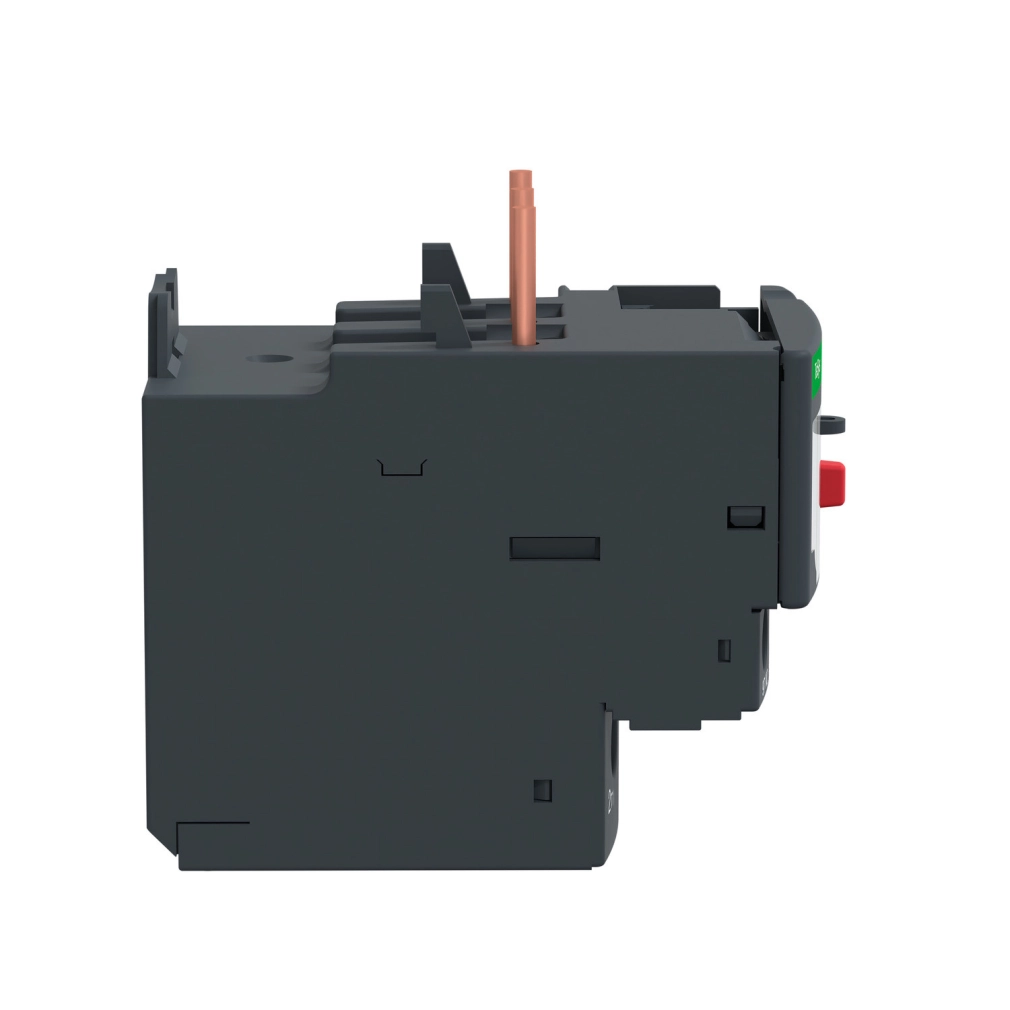

Az LRD05 modell a TeSys Deca termékcsalád tagja, amely kompatibilis a széles körben elterjedt LC1D sorozatú mágneskapcsolókkal, mint például LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 típusokkal. A relé közvetlenül a kontaktor alá szerelhető, de szükség esetén külön lapon vagy sínen is elhelyezhető a megfelelő kiegészítőkkel. A készülék tápfeszültség tartománya rendkívül rugalmas, hiszen AC és DC hálózatban egyaránt használható, 690V AC üzemi feszültségig. A hálózati frekvencia tekintetében is kiemelkedően sokoldalú, mivel 0-400 Hz tartományban megbízhatóan működik.
A relé műszaki jellemzői között fontos megemlíteni a magas névleges szigetelési feszültségét, amely a tápáramkörben 690V (IEC 60947-4-1 szerint), illetve 600V (UL és CSA szabványok szerint). Rendelkezik egy NO és egy NC segédérintkezővel, amelyek 5A konvencionális szabad levegőn értékű hőáramot képesek vezetni. A jelzőáramkörök vezérléséhez 3A 120V AC-15, illetve 0,22A 125V DC-13 megengedett áramokkal számolhatunk. A készülék túlterhelés-érzékelése rendkívül pontos, a névleges áram 1,14-szeresénél ±0,06 tűréssel old ki, az IEC 60947-4-1 szabványnak megfelelően. A fázisvédelem érzékenységét jól mutatja, hogy két fázis terhelésénél, ha a harmadik fázis terhelése nulla, akkor a készülék a névleges áram 130%-ánál kapcsol le. Kezelését a piros leállító és kék visszaállító nyomógombok teszik egyszerűvé.
A készülék robusztus kialakítását jelzi kiemelkedő mechanikai szilárdsága: 6 Gn rezgésállóság az IEC 60068-2-6 szerint, valamint 15 Gn ütésállóság 11 ms időtartamra az IEC 60068-2-7 szabványnak megfelelően. Az LRD05 modell IP20-as védettséggel rendelkezik az IEC 60529 szabvány alapján, és -20...+60 °C környezeti hőmérsékleten működtethető teljesítménycsökkenés nélkül. Mindemellett -60...+70 °C között tárolható. Számos nemzetközi tanúsítvánnyal rendelkezik, többek között IEC, UL, CSA, CCC, EAC, valamint a tengerészeti alkalmazásokhoz BV, RINA, DNV-GL és LROS minősítésekkel, továbbá robbanásveszélyes környezethez ATEX INERIS és UKCA jóváhagyással.
Schneider Electric TeSys LR.D - LRD05 - Hőkioldó 10 - es osztályú, 0,63..1A, D09…D38 - hoz, csavaros csatlakozás műszaki adatok
Általános jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys LRD, TeSys Deca
Terméktípus: Differenciális termikus túlterhelésrelé
Eszköz rövid neve: LRD
Relé alkalmazás: Motorvédelem
Kompatibilitás
Kompatibilis termékek: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
Elektromos jellemzők
Hálózat típusa: AC, DC
Termikus túlterhelésvédelmi osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 0,63...1 A
Névleges szigetelési feszültség [Ui]: Tápáramkör: 600 V CSA szerint
Tápáramkör: 600 V UL szerint
Tápáramkör: 690 V IEC 60947-4-1 szerint
Hálózati frekvencia: 0...400 Hz
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőn termikus áram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 3 A 120 V AC-15-nél jelzőáramkörhöz
0,22 A 125 V DC-13-nál jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz tápáramkörhöz az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz
4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Kioldási áram a névleges áram 130%-a két fázison, a harmadikon 0
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Kezelés és csatlakoztatás
Vezérlési mód: Piros nyomógomb: leállítás
Kék nyomógomb: visszaállítás
Csatlakozások - kapcsok: Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül
Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel
Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül
Tápáramkör: csavaros kapcsok 1 kábel(ek) 1,5...10 mm² rugalmas kábelvég nélkül
Tápáramkör: csavaros kapcsok 1 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Tápáramkör: csavaros kapcsok 1 kábel(ek) 1...6 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros kapcsokon
Tápáramkör: 1,7 N.m - csavaros kapcsokon
Szerelés és környezeti feltételek
Felszerelési támogatás: Lap, speciális tartozékokkal
Sín, speciális tartozékokkal
Kontaktor alatt
Hőmérséklet-kompenzáció: -20...60 °C
Magasság: 66 mm
Szélesség: 45 mm
Mélység: 70 mm
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai szilárdság
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint
Ütések: 15 Gn 11 ms-ra az IEC 60068-2-7 szerint
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
Klímaállóság
Klímaállóság: megfelel az IACS E10-nek
