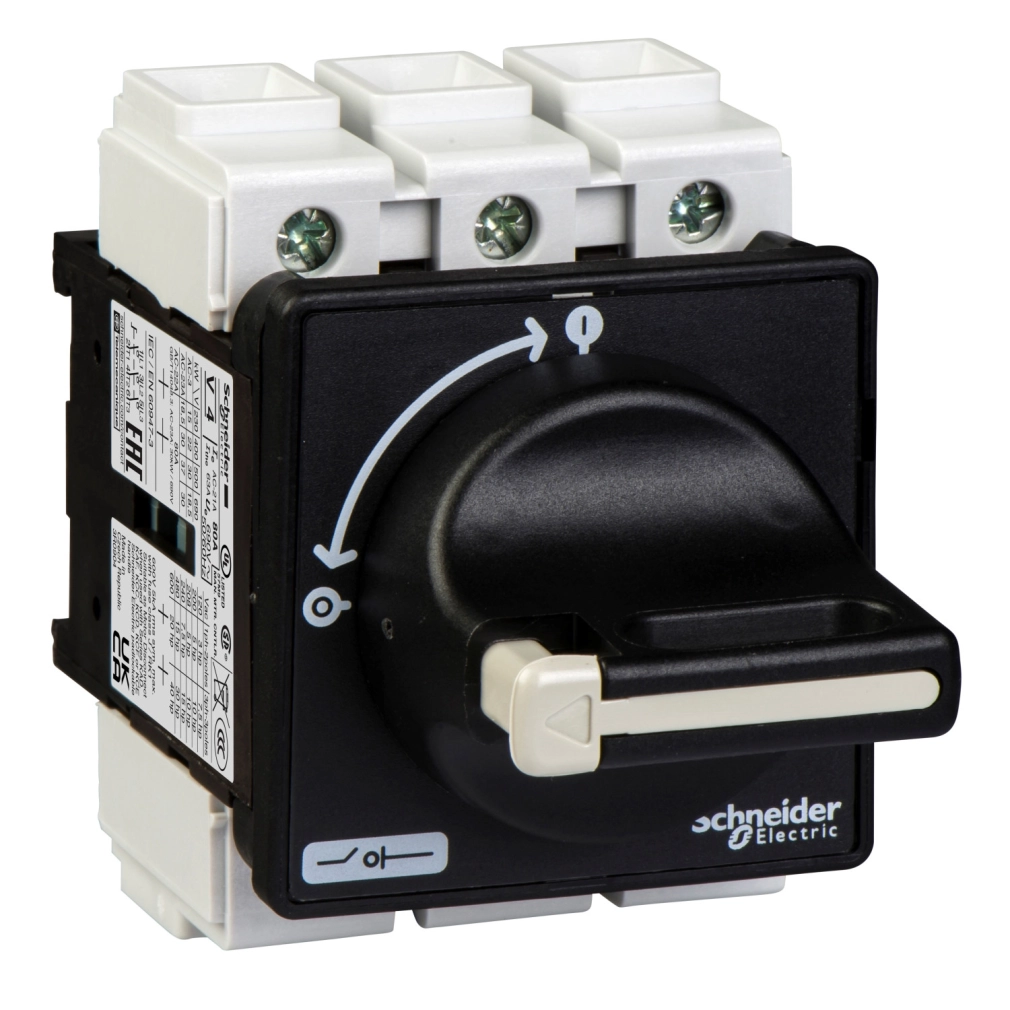

Schneider Electric TeSys Mini-Vario - VBF4 - Komplett főkapcsoló 80A, ajtóra, csavaros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VBF4 modell 3 pólusú, 3 NO kontaktus konfigurációval rendelkezik, és magas teljesítményszintű kapcsoló-leválasztóként van besorolva. Névleges üzemi árama 80A, mely 690V AC feszültségen, 50/60 Hz frekvencián működtethető. A termék kiemelkedő műszaki paraméterei közé tartozik a 18,5 kW-os teljesítmény 690V-on (AC-3 kategóriában), illetve különböző feszültségszinteken eltérő teljesítményadatok: 15 kW 230-240V-on, 22 kW 400-415V-on, valamint 30 kW 500V-on (AC-3 kategóriában). Az AC-23A kategóriában még magasabb értékek érhetők el: 30 kW 690V-on, 37 kW 500V-on, 18,5 kW 230-240V-on, és 30 kW 400-415V-on. A névleges üzemi áram (Ie) 57A AC-23 kategóriában 400V feszültségen, míg a hagyományos szabad levegős termikus áram (Ith) 80A, a zárt termikus áram (Ithe) pedig 63A.
A VBF4 modell kiemelkedő kapcsolási képességekkel rendelkezik: 800A bekapcsolási kapacitással (I Rms) 400V-on különböző kategóriákban (AC-21A, AC-22A, AC-23A), valamint 640A megszakítási kapacitással szintén 400V-on ugyanezen kategóriákban. A névleges feltételes rövidzárlati áram 10 kA 400V-on, 80A aM vagy 80A gG biztosítékkal társítva. A névleges rövidzárlati bekapcsolási kapacitás (Icm) 2,1 kA 400V-on csúcsértékben, míg a névleges rövid idejű zárlati áram (Icw) 960A 400V-on 1 másodperc időtartamig. A névleges impulzus-állósági feszültség (Uimp) 8 kV, és a termék alkalmas leválasztásra (szigetelésre). A kapcsoló használható AC és DC hálózatokban egyaránt, 30-as megszakítási osztállyal. A vezérlés típusa forgófogantyús, közvetlen szerelési stílussal, fekete színű fogantyúval és fekete előlappal. A forgófogantyú 1-3 lakattal lezárható (4-8 mm), a jelölés 0-1.
A VBF4 modell kiemelkedő mechanikai és elektromos tartóssággal rendelkezik, mindkét esetben 30000 ciklus élettartammal (AC-21 és DC-1...5 kategóriákban). A csatlakoztatáshoz csavaros kapcsokat biztosít a termék, mely tömör vezeték esetén 25 mm², hajlékony vezeték esetén kábelvéggel 16 mm² keresztmetszetig használható. A meghúzási nyomaték a tápáramkörben 4 Nm. A kapcsoló alapmérete 60 x 60 mm, magassága 83 mm, szélessége 60 mm. A termék IEC 60947-3 szabványnak megfelelő, és számos tanúsítvánnyal rendelkezik: CSA, GL, UL, CCC, UKCA. A védettségi szint IP20 az IEC 60529 szerint, illetve IP65. A termék mechanikai robusztussága kiemelkedő: 10-150 Hz (1 gn) rezgésállóság az IEC 60068-2-6 szerint, valamint 11 ms (30 Gn) ütésállóság az IEC 60068-2-27 szerint. Az üzemi környezeti hőmérséklet-tartomány -20...+50 °C.
Schneider Electric TeSys Mini-Vario - VBF4 - Komplett főkapcsoló 80A, ajtóra, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBF
Eszköz alkalmazása: Megelőző karbantartás
Terméktípus: Kapcsoló-leválasztó
Szerkezeti tulajdonságok
Eszköz összetétele: Kapcsoló és fogantyú
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési módszer: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 18,5 kW 690 V-nál (AC-3), 15 kW 230...240 V-nál (AC-3), 22 kW 400...415 V-nál (AC-3), 30 kW 500 V-nál (AC-3), 30 kW 690 V-nál (AC-23A), 37 kW 500 V-nál (AC-23A), 18,5 kW 230...240 V-nál (AC-23A), 30 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 57 A AC-23 Ue: 400 V
Hagyományos szabad levegős termikus áram: 80 A
Hagyományos zárt termikus áram: 63 A
Bekapcsolási kapacitás (I Rms): 800 A 400 V-nál AC-21A, 800 A 400 V-nál AC-22A, 800 A 400 V-nál AC-23A
Megszakítási kapacitás: 640 A 400 V-nál (AC-21A), 640 A 400 V-nál (AC-22A), 640 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - társított biztosíték 80 A aM, 10 kA 400 V-nál - társított biztosíték 80 A gG
Névleges rövidzárlati bekapcsolási kapacitás: 2,1 kA 400 V-nál csúcsértéknél
Névleges rövid idejű zárlati áram: 960 A 400 V-nál időtartam: 1 s
Névleges impulzus-állósági feszültség: 8 kV
Alkalmas leválasztásra: Igen
Hálózat típusa: AC, DC
Megszakítási osztály: 30
Működtetés
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgófogantyú lakattal zárhatósága: 1-től 3 lakatig 4...8 mm
Jelölés: 0 - 1
Tartósság
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozó kapocs: Tápáramkör: csavaros kapcsok 25 mm² - tömör, Tápáramkör: csavaros kapcsok 16 mm² - hajlékony - kábelvéggel
Meghúzási nyomaték: Tápáramkör: 4 N.m - csavaros kapcsokon
Méretek
Alapméret: 60 x 60 mm
Magasság: 83 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CSA, GL, UL, CCC, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-leválasztó
