Schneider Electric TeSys Mini-Vario - VCF2GE - Komplett tokozott fő - és vészleállító kapcsoló 32A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

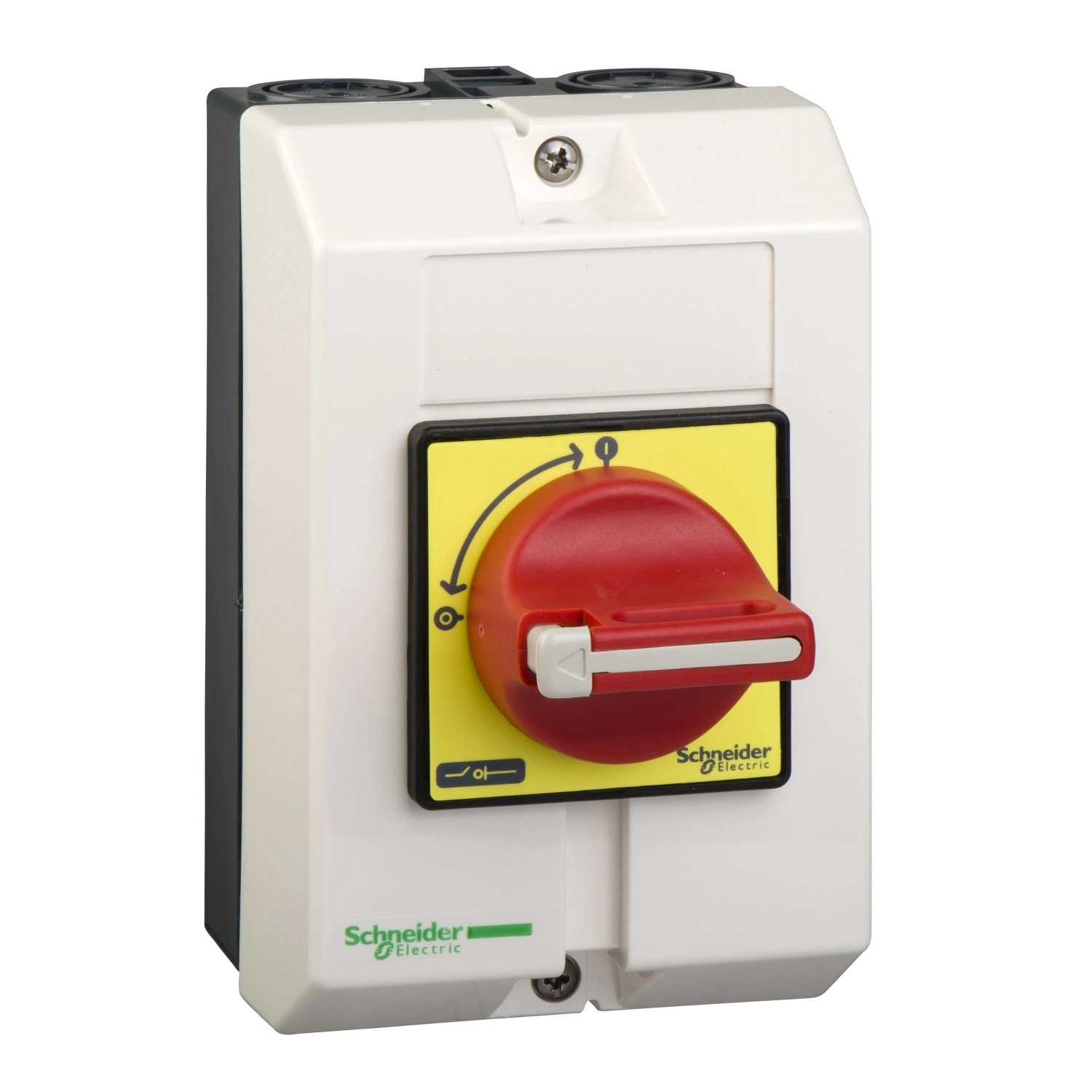

A VCF2GE tokozott kapcsoló 3-pólusú kialakítással rendelkezik, és IP65 védettségi szinttel büszkélkedhet, ami kiváló védelmet biztosít por és víz ellen. A piros színű, sárga előlappal ellátott forgókapcsoló kiemelkedik a környezetéből, így vészhelyzetben könnyen észrevehető és gyorsan működtethető. A kapcsoló 1-3 darab 4-8 mm átmérőjű lakattal lezárható, ami további biztonságot nyújt karbantartási munkálatok során, megakadályozva a berendezés véletlen bekapcsolását.
A TeSys VARIO VCF2GE kiemelkedő műszaki paraméterekkel rendelkezik. Névleges üzemi feszültsége 690V AC, impulzus-állósága 8 kV. A hagyományos zárt hőáram értéke 32A, míg névleges üzemi árama 29A (AC-23A) 400V-on. Teljesítmény tekintetében 15 kW (AC-23) és 11 kW (AC-3) 400V-on. A kapcsoló bekapcsolási kapacitása 400A 400V-on (AC-21A, AC-22A, AC-23A kategóriákban), míg megszakítási kapacitása 320A ugyanezen feltételek mellett. A névleges rövidzárlati bekapcsolási kapacitás értéke 1 kA 400V-on csúcsértéken, a névleges rövid idejű árammegszakítási képessége pedig 480A 400V-on 1 másodperc időtartamig. A feltételes rövidzárlati áram értéke 10 kA 400V-on 50A aM vagy 50A gG biztosítékkal társítva.
Mechanikai élettartama 100 000 ciklus, míg elektromos élettartama 100 000 ciklus AC-21 kategóriában és 30 000 ciklus DC-1...5 kategóriában. A kapcsoló megfelel az IEC 60204 és IEC 60947-4-1 szabványoknak, és alkalmas szigetelésre. A csatlakozás csavaros kapcsokkal történik, amelyek 10 mm² tömör és 6 mm² hajlékony, érvéghüvelyes vezetékek fogadására alkalmasak. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm.
A VCF2GE kompakt méretekkel rendelkezik: magassága 146 mm, szélessége 90 mm, mélysége 131 mm. Tűzállósága 960 °C az IEC 60595-2-1 szabvány szerint. A kapcsoló elülső lapjának mérete 60 x 60 mm. Mechanikai robusztussága kiváló, ellenáll a 10-150 Hz frekvenciájú, 1 gn erősségű rezgéseknek és a 30 Gn erősségű, 11 ms időtartamú ütéseknek az IEC 60068 szabványoknak megfelelően. Üzemi hőmérséklet-tartománya -20 és +50 °C között van.
Schneider Electric TeSys Mini-Vario - VCF2GE - Komplett tokozott fő - és vészleállító kapcsoló 32A műszaki adatok
Főbb jellemzők
Terméktípus: Tokozott vészleállító kapcsoló
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Eszköz rövid neve: VCF
Teljesítményszint: Magas teljesítményű
Pólusok leírása: 3P
Vezérlési típus: Forgókapcsoló
Kapcsolófogantyú színe: Piros
Előlap színe: Sárga
Lakattal zárható: 1-3 lakat, 4-8 mm
Villamos jellemzők
Jelölés: 0 - 1
Névleges üzemi feszültség: 690 V AC
Névleges impulzus-állóság: 8 kV
Hagyományos zárt hőáram: 32 A
Névleges üzemi áram: 29 A (AC-23A) 400 V-on
Névleges üzemi teljesítmény: 15 kW 400 V-on (AC-23), 11 kW 400 V-on (AC-3)
Szakaszos üzem osztály: 30
Bekapcsolási kapacitás: 400 A 400 V-on (AC-21A, AC-22A, AC-23A)
Névleges rövidzárlati bekapcsolási kapacitás: 1 kA 400 V-on csúcsértéken
Névleges rövid idejű árammegszakítási képesség: 480 A 400 V-on, 1 s időtartamig
Feltételes rövidzárlati áram: 10 kA 400 V-on - társított biztosíték 50 A aM, 10 kA 400 V-on - társított biztosíték 50 A gG
Megszakítási kapacitás: 320 A 400 V-on (AC-21A, AC-22A, AC-23A)
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Alkalmas szigetelésre: Igen
Csatlakozás: Csavaros kapcsok 10 mm² - tömör, Csavaros kapcsok 6 mm² - hajlékony, érvéghüvelyes
Meghúzási nyomaték: 2,1 Nm a csavaros kapcsoknál
Tűzállóság: 960 °C az IEC 60595-2-1 szerint
Előlap mérete: 60 x 60 mm
Méretek (Ma x Sz x Mé): 146 x 90 x 131 mm
Környezeti feltételek
Szabványok: IEC 60204, IEC 60947-4-1
Védőkezelés: TC
IP védelmi fokozat: IP65 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérsékleti tartomány: -20…50 °C
