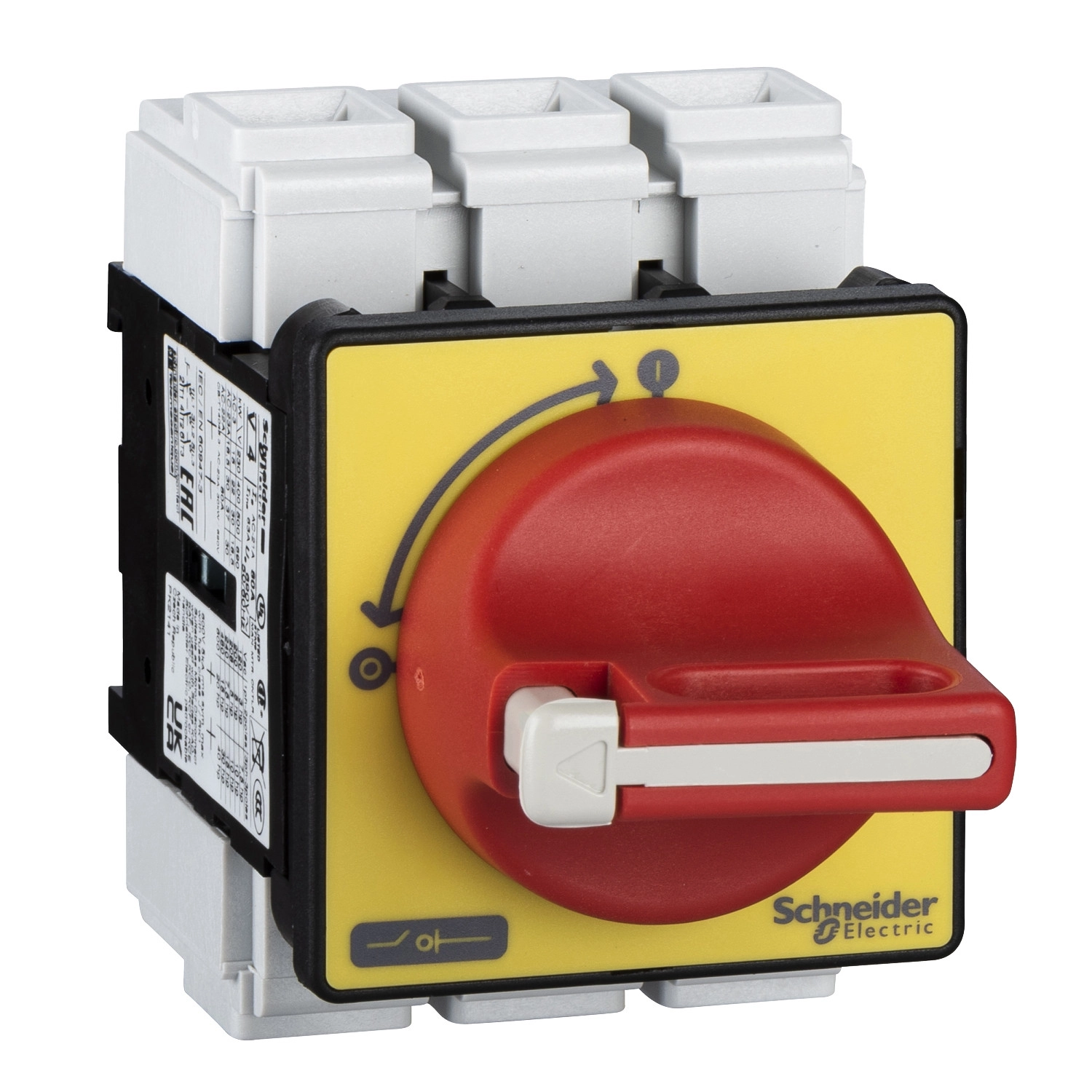

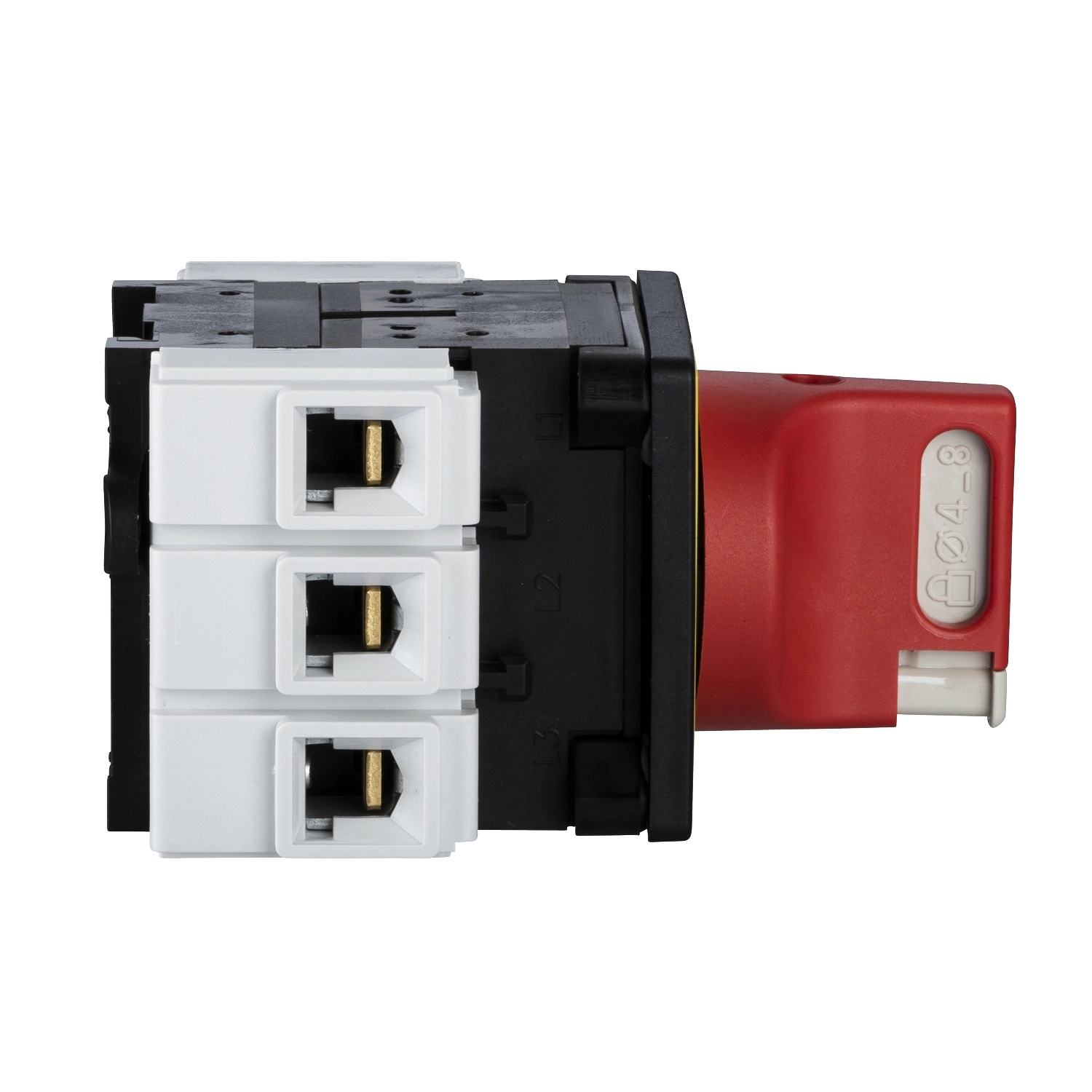

Schneider Electric TeSys Mini-Vario - VCF4 - Komplett fő - és vészleállító kapcsoló 80A, ajtóra, csavaros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VCF4 modell a TeSys termékcsalád részeként kiemelkedő műszaki paraméterekkel rendelkezik. A 3 pólusú kivitel 3 NO (normál nyitott) érintkezővel biztosítja a biztonságos leválasztást. A készülék névleges üzemi feszültsége 690V AC 50/60 Hz, ami lehetővé teszi a széles körű alkalmazást különböző ipari környezetekben. Teljesítmény szempontjából impresszív értékeket kínál: 18,5 kW 690V-on AC-3 üzemmódban, 22 kW 400-415V-on, valamint 30 kW 500V-on. Az AC-23A kategóriában még ennél is magasabb értékeket produkál, például 37 kW 500V-on. A névleges üzemi áram (Ie) 57A 400V-on AC-23 üzemmódban, míg a hagyományos szabad levegőben mért hőáram (Ith) 80A.
A VCF4 kapcsoló kiváló villamos tulajdonságokkal rendelkezik. Zárlati bekapcsolási képessége 800A 400V-on különböző üzemmódokban (AC-21A, AC-22A, AC-23A), míg megszakítási képessége 640A ugyanezen feszültségen és üzemmódokban. A feltételes rövidzárlati áram 10 kA 400V-on, 80A-es aM vagy gG biztosítékkal társítva. A készülék impulzus-állósági feszültsége 8 kV, ami kiváló védelmet biztosít feszültséglökések ellen. A VCF4 alkalmas leválasztásra, és mind egyenáramú (DC), mind váltakozó áramú (AC) hálózatokhoz használható. A beépített forgófogantyú közvetlenül az ajtóra szerelhető, színe piros, míg az előlapi rész sárga, ami megfelel a vészleállítók szabványos színkódjainak. A fogantyú 1-3 lakattal lezárható (4-8 mm átmérőjű), és 0-1 pozíciókkal rendelkezik. A mechanikai és elektromos élettartama egyaránt 30.000 ciklus, ami hosszú távú, megbízható működést garantál.
A VCF4 kapcsoló csatlakozási lehetőségei is figyelemre méltóak: csavaros csatlakozókapcsokkal rendelkezik, amelyek 25 mm² tömör vagy 16 mm² rugalmas, érvéghüvelyes vezeték fogadására alkalmasak. A meghúzási nyomaték a tápáramköri csatlakozóknál 4 Nm. A készülék méretei kompaktak: 60 x 60 mm-es alap, 83 mm magasság és 60 mm szélesség. A kapcsoló IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, de az előlapi rész IP65-ös, ami kiváló védelmet biztosít a por és a nedvesség ellen. A készülék -20 és +50 °C közötti környezeti hőmérsékleten használható, és megfelel az IEC 60947-3 szabványnak. Nemzetközi tanúsítványokkal rendelkezik, többek között CCC, GL, UL, CSA és UKCA minősítésekkel. A mechanikai robusztusságot az IEC 60068-2-6 szerinti 10-150 Hz (1 gn) rezgésállóság és az IEC 60068-2-27 szerinti 11 ms (30 Gn) ütésállóság biztosítja, ami alkalmassá teszi még a legigényesebb ipari környezetekben való használatra is.
Schneider Electric TeSys Mini-Vario - VCF4 - Komplett fő - és vészleállító kapcsoló 80A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Terméktípus: Vészleállító szakaszoló kapcsoló
Részletes specifikáció
Eszköz összetétele: Kapcsoló és fogantyú
Szerelési mód: Fogantyú: ajtóra, Kapcsoló: ajtóra
Szerelési módszer: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
Teljesítmény jellemzők
IEC névleges üzemi teljesítmény: 18,5 kW 690 V-on (AC-3)
15 kW 230...240 V-on (AC-3)
22 kW 400...415 V-on (AC-3)
30 kW 500 V-on (AC-3)
30 kW 690 V-on (AC-23A)
37 kW 500 V-on (AC-23A)
18,5 kW 230...240 V-on (AC-23A)
30 kW 400...415 V-on (AC-23A)
Névleges üzemi áram: 57 A AC-23 Ue: 400 V
Hagyományos szabad levegőben mért hőáram: 80 A
Hagyományos zárt térben mért hőáram: 63 A
Elektromos jellemzők
Bekapcsolási képesség: 800 A 400 V-on AC-21A
800 A 400 V-on AC-22A
800 A 400 V-on AC-23A
Megszakítási képesség: 640 A 400 V-on (AC-21A)
640 A 400 V-on (AC-22A)
640 A 400 V-on (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-on - társított biztosíték 80 A aM
10 kA 400 V-on - társított biztosíték 80 A gG
Névleges rövidzárlati bekapcsolási képesség: 2,1 kA 400 V-on csúcsértéknél
Névleges rövid idejű zárlati áram: 960 A 400 V-on időtartam: 1 s
Névleges lökőfeszültség-állóság: 8 kV
Mechanikai jellemzők
Alkalmasság leválasztásra: Igen
Hálózati típus: DC és AC
Szakaszos működési osztály: 30
Vezérlés típusa: Forgatható fogantyú
Forgatható fogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapi színe: Sárga
Forgatható fogantyú lakattal zárható: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21
30000 ciklus DC-1...5
Csatlakozások
IEC csatlakozási terminál: Tápáramkör: csavaros kapcsok 25 mm² - tömör
Tápáramkör: csavaros kapcsok 16 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 4 N.m - csavaros kapcsoknál
Méretek
Alap méret: 60 x 60 mm
Magasság: 83 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CCC, GL, UL, CSA, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint
IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő szakaszoló kapcsoló
