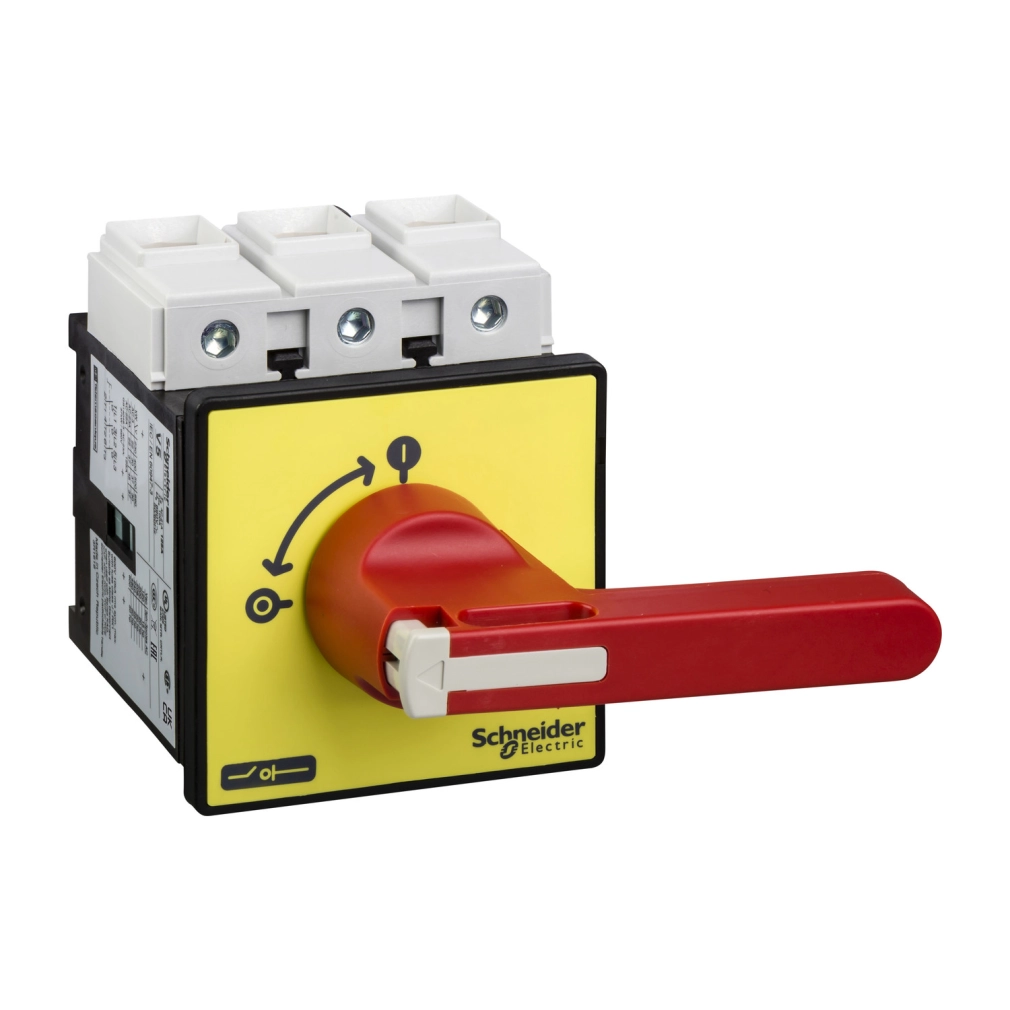

Schneider Electric TeSys Mini-Vario - VCF6 - Komplett fő - és vészleállító kapcsoló 175A, ajtóra, csavaros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VCF6 készülék egy komplett megoldás, amely mind a fogantyút, mind a kapcsolót tartalmazza, és mindkettő ajtóra szerelhető kivitelben készül. A szerelés 4 csavarral történik a fogantyú esetében, így gyors és egyszerű a telepítés. A készülék 3P (3 pólusú) kialakítású, 3 NO (alapállapotban nyitott) érintkezővel, és alkalmas akár 690 V AC 50/60 Hz feszültségen történő működésre. A kapcsoló különösen hasznos ipari környezetben, ahol a megbízható leválasztás és vészleállítás kritikus fontosságú lehet.
A TeSys Mini-Vario VCF6 széles teljesítménytartományban használható: 230-240V-on 30 kW, 400-415V-on 37 kW, illetve 690V-on is 37 kW teljesítményt képes kapcsolni AC-3 alkalmazásban. Még AC-23A kategóriában is kiváló értékeket mutat: 230-240V-on 30 kW, 400-415V-on 45 kW, 500V-on 55 kW, és 690V-on 45 kW kapcsolóképességgel rendelkezik. A névleges üzemi árama (Ie) 83A AC-23 kategóriában 400V-on, míg a hagyományos szabad levegős hőárama (Ith) 175A, zárt berendezésben pedig (Ithe) 140A.
A készülék bekapcsolási képessége (I RMS) 1750A 400V-on AC-21A, AC-22A és AC-23A kategóriákban, míg a kikapcsolási képessége 1400A 400V-on ugyanezen kategóriákban. A feltételes rövidzárlati áramerőssége 10 kA 400V-on, 200A aM vagy gG biztosítóval társítva. A névleges rövidzárlat-bekapcsolási képessége (Icm) 2,8 kA 400V-on csúcsértékben, a névleges rövid idejű wihstand árama (Icw) pedig 2100A 400V-on 1 másodperc időtartamra.
A VCF6 szigetelésre is alkalmas, és mind AC, mind DC hálózattípushoz használható. A készülék forgófogantyús kezelésű, közvetlen rögzítésű, piros fogantyúval és sárga előlappal rendelkezik. A forgófogantyú 1-3 lakattal lezárható (4-8 mm), és 0-1 jelöléssel van ellátva. A mechanikai élettartama 30000 ciklus, míg az elektromos élettartama 30000 ciklus AC-21 és 30000 ciklus DC-1...5 kategóriákban.
A csatlakozás csavaros kapcsokkal történik: a teljesítményáramkörhöz tömör vezeték esetén 95 mm², flexibilis vezeték esetén 70 mm² (érvéghüvellyel) csatlakoztatható. A meghúzási nyomaték a csavaros kapcsoknál 22,6 Nm. A készülék alapmérete 90 x 90 mm, magassága 125 mm, szélessége 90 mm. Az IP20-as védettség alapkivitelben biztosított az IEC 60529 szabvány szerint, de IP65 védettség is elérhető. A működési hőmérséklet-tartomány -20°C és +50°C között van, amely a legtöbb ipari környezetben megfelelő működést tesz lehetővé.
Schneider Electric TeSys Mini-Vario - VCF6 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Terméktípus: Vészleállító kapcsoló-leválasztó
Kiegészítő információk
Eszköz összetétele: Fogantyú, Kapcsoló
Szerelési alap: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési mód: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítményű
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban:
30 kW 230...240 V-nál (AC-3)
37 kW 400...415 V-nál (AC-3)
37 kW 690 V-nál (AC-3)
45 kW 500 V-nál (AC-3)
45 kW 690 V-nál (AC-23A)
55 kW 500 V-nál (AC-23A)
30 kW 230...240 V-nál (AC-23A)
45 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 83 A AC-23 Ue: 400 V
Hagyományos szabad levegős hőáram [Ith]: 175 A
Hagyományos zárt hőáram [Ithe]: 140 A
Bekapcsolási képesség (I Rms):
1750 A 400 V-nál AC-21A
1750 A 400 V-nál AC-22A
1750 A 400 V-nál AC-23A
Kikapcsolási képesség:
1400 A 400 V-nál (AC-21A)
1400 A 400 V-nál (AC-22A)
1400 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram:
10 kA 400 V-nál - társított biztosító 200 A aM
10 kA 400 V-nál - társított biztosító 200 A gG
Névleges rövidzárlat bekapcsolási képesség [Icm]: 2,8 kA 400 V-nál csúcsértéken
Névleges rövid idejű withstand áram [Icw]: 2100 A 400 V-nál időtartam: 1 s
Névleges impulzus withstand feszültség [Uimp]: 8 kV
Működési jellemzők
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílus: Közvetlen
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgófogantyú lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozás:
Teljesítmény áramkör: csavaros kapcsok 95 mm² - tömör
Teljesítmény áramkör: csavaros kapcsok 70 mm² - flexibilis - érvéghüvellyel
Meghúzási nyomaték: Teljesítmény áramkör: 22,6 Nm - csavaros kapcsoknál
Méretek és tömeg
Alap mérete: 90 x 90 mm
Magasság: 125 mm
Szélesség: 90 mm
Termék tömege: 1,2 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: GL, UL, CSA, CCC, UKCA
Védettségi fokozat: IP20 megfelel IEC 60529-nek, IP65
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel IEC 60068-2-6-nak, Ütések 11 ms (30 Gn) megfelel IEC 60068-2-27-nek
Környezeti levegő hőmérséklet működéshez: -20…50 °C
Tűzállóság: 960 °C megfelel IEC 60695-2-1-nek
Kompatibilitási kód: Fő kapcsoló-leválasztó
