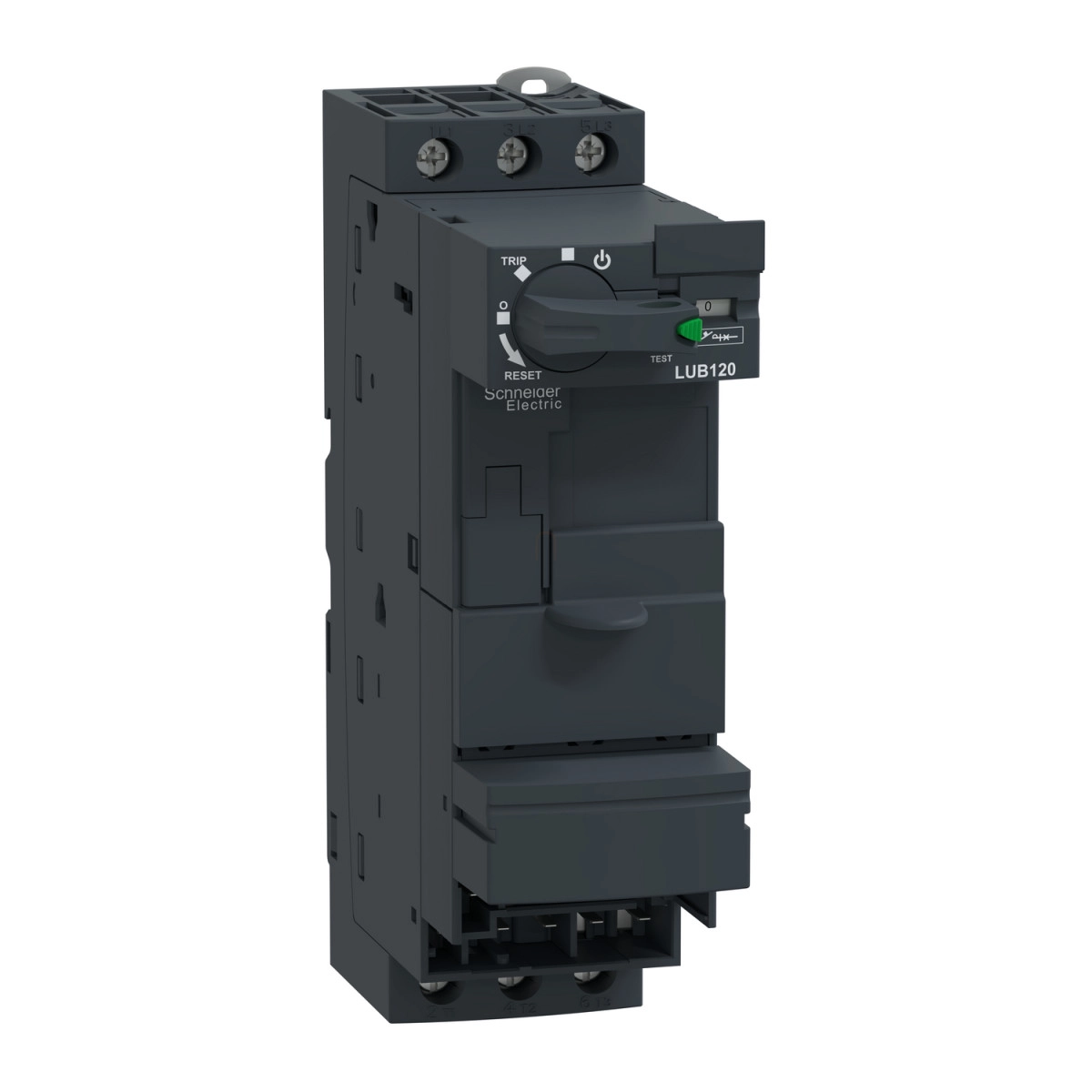

A Schneider Electric TeSys Ultra LUB120 egy innovatív, nem irányváltó teljesítmény alapmodul, amely kifejezetten motorvezérlési és motorvédelmi alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú (3P) eszköz 1NO + 1NC segédérintkezővel rendelkezik, és akár 12A névleges áramerősséget is képes kezelni 690V-os üzemi feszültség mellett.
A TeSys Ultra sorozat LUB120 alapmoduljai szigetelésre alkalmasak, és 40-60 Hz hálózati frekvenciával használhatók. A konvencionális szabad levegős hőáram (Ith) 12A, míg a névleges üzemi áram (Ie) 12A ≤440V esetén, 12A 500V esetén, illetve 9A 690V esetén. Az eszköz különböző alkalmazási kategóriákban használható, beleértve az AC-41, AC-43 és AC-44 kategóriákat is. A névleges szolgáltatási megszakítási kapacitás (Ics) 50 kA 230V-on, 50 kA 440V-on, 10 kA 500V-on és 4 kA 690V-on.
Az LUB120 alapmodul a segédérintkezők tekintetében különleges kialakítással rendelkezik: IEC 60947-4-1 szabványnak megfelelő összekapcsolt érintkezőket (1 NO + 1 NC) és IEC 60947-1 szabványnak megfelelő tükörérintkezőt (1 NC) tartalmaz. A vezérlőáramkör feszültsége széles tartományban állítható: 24V AC/DC, 48-72V AC/DC vagy 110-240V AC/110-220V DC. Az eszköz működési ideje változó a használt kontaktor típusától függően, általában 35-75 ms közötti érték. A mechanikai élettartam kiemelkedően magas, 15 millió kapcsolási ciklus, maximális működési frekvenciája pedig 3600 ciklus/óra.
A TeSys Ultra LUB120 rendelkezik számos nemzetközi tanúsítvánnyal (CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine) és megfelel az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 No 60947-4-1 szabványoknak. A névleges szigetelési feszültség (Ui) 690V az IEC 60947-6-2 szerint (3-as szennyezettségi fokozat), valamint 600V a UL 60947-4-1 és CSA C22.2 No 60947-4-1 szerint. A névleges lökőfeszültség-állóság (Uimp) 6 kV.
A rögzítés kétféleképpen történhet: DIN sínre pattintással vagy csavaros rögzítéssel (lemezre). A teljesítményáramkörhöz való csatlakoztatást csavaros kapcsokkal lehet megoldani, különböző méretű kábelekhez (1-10 mm² merev, 1-6 mm² rugalmas kábelvéggel, 2,5-10 mm² rugalmas kábelvég nélkül, illetve két kábel esetén 1-6 mm² rugalmas kábelvéggel vagy merev, illetve 1,5-6 mm² rugalmas kábelvég nélkül). A vezérlőáramkör csatlakoztatása nélküli. A meghúzási nyomaték értékei: vezérlőáramkörnél 0,8-1,2 Nm, teljesítményáramkörnél 1,9-2,5 Nm.
A készülék méretei: 45 mm széles, 154 mm magas és 126 mm mély, nettó súlya pedig 0,865 kg. A kompatibilitási kódja LUB. Környezeti szempontból az LUB120 IP20 védettségű az előlap és a bekötött kapcsok esetén, IP20 egyéb felületeken és IP40 az előlap csatlakozási zónán kívül. TH védőkezeléssel rendelkezik az IEC 60068 szerint. A működési hőmérséklet-tartomány -25...70°C LUCA, LUCB, LUCC, LUCD használata esetén, illetve -25...60°C LUCM esetén. A tárolási hőmérséklet-tartomány -40...85°C. Tűzállósága kimagasló: 960°C az élő alkatrészeket tartó részek esetén (IEC 60695-2-12) és 650°C az IEC 60695-2-12 szerint. Működési magassága 2000 m-ig garantált.
Schneider Electric TeSys U - LUB120 - Teljesítmény alapmodul 12A, csatlakozó nélkül műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Ultra
Eszköz rövid neve: LUB
Termék vagy komponens típusa: Nem irányváltó teljesítmény alapmodul
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Pólusok leírása: 3P
Alkalmasság szigetelésre: Igen
Villamos jellemzők
[Ue] névleges üzemi feszültség: 690 V AC teljesítményáramkör esetén
Hálózati frekvencia: 40...60 Hz
[Ith] hagyományos szabad levegős hőáram: 12 A
[Ie] névleges üzemi áram: 12 A <= 440 V, 12 A 500 V-nál, 9 A 690 V-nál
Felhasználási kategória: AC-43, AC-44, AC-41
[Ics] névleges üzemi megszakítási kapacitás: 50 kA 230 V-nál, 50 kA 440 V-nál, 10 kA 500 V-nál, 4 kA 690 V-nál
Segédérintkezők összetétele: 1 NO + 1 NC
Segédérintkezők típusa: típus összekapcsolt érintkezők (1 NO + 1 NC) IEC 60947-4-1 szerint, típus tükör érintkező (1 NC) IEC 60947-1 szerint
[Uc] vezérlőáramköri feszültség: 24 V AC 50/60 Hz, 24 V DC, 48...72 V AC 50/60 Hz, 48...72 V DC, 110...240 V AC 50/60 Hz, 110...220 V DC
Mechanikai jellemzők
Működési idő: 35 ms nyitás, 50-75 ms zárás (feszültségtől és kontaktor típusától függően)
Mechanikai élettartam: 15 millió ciklus
Maximális működési sebesség: 3600 ciklus/óra
Rögzítési mód: Bepattintós (DIN sín), Csavaros rögzítés (lemez)
Méretek (Sz x Ma x Mé): 45 x 154 x 126 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 (előlap és bekötött kapcsok), IP20 (egyéb felületek), IP40 (előlap csatlakozási zónán kívül)
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25...60 °C LUCM-mel, -25...70 °C LUCA, LUCB, LUCC, LUCD-vel
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Tanúsítványok és szabványok
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fáziskorláttal), CSA C22.2 No 60947-4-1 (fáziskorláttal)
