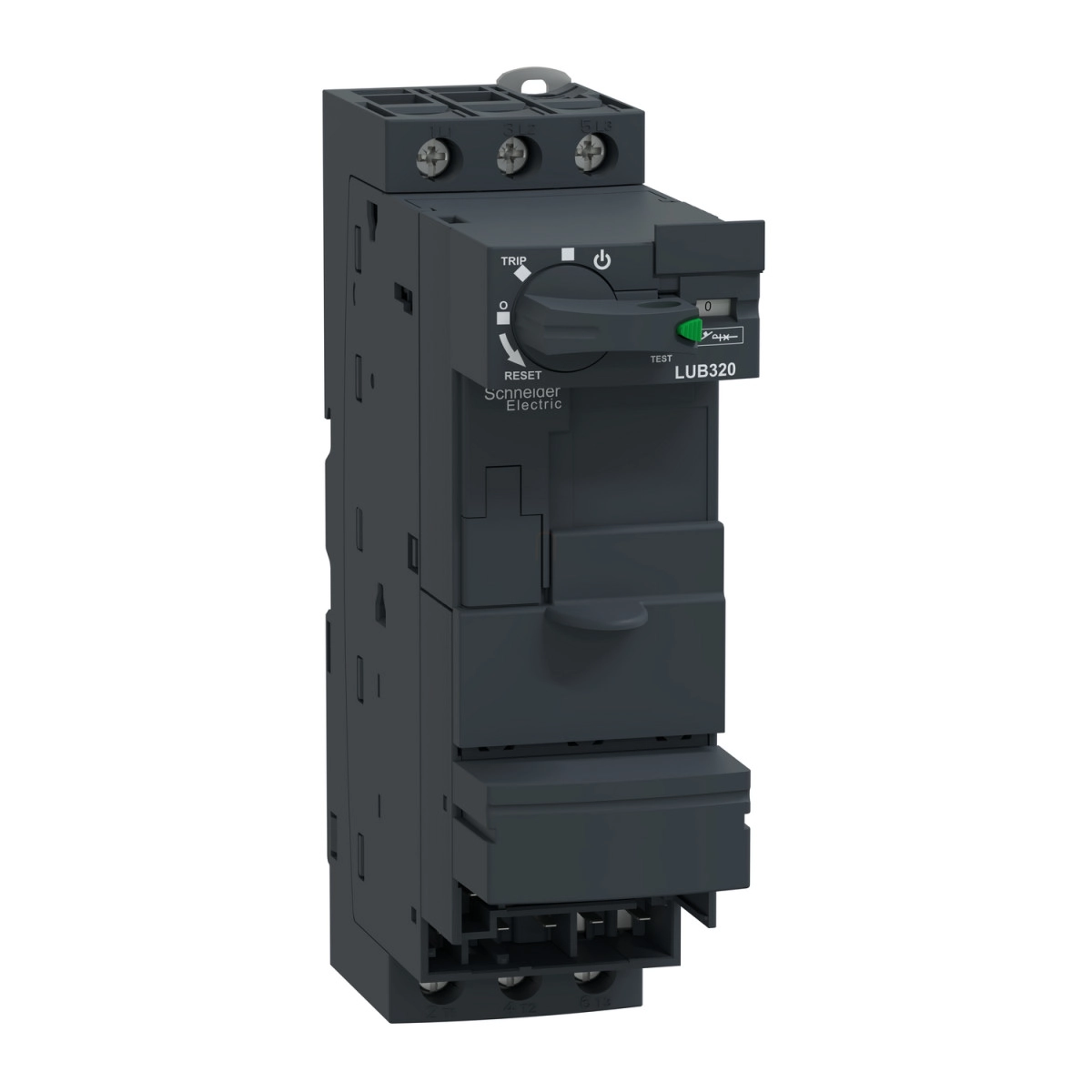

A Schneider Electric TeSys Ultra sorozatának LUB320 típusú, nem irányváltó teljesítmény alapmodulja kiváló választás professzionális ipari alkalmazásokhoz, ahol megbízható motorvezérlésre és motorvédelemre van szükség. Ez a 3 pólusú (3P) kapcsolóeszköz egyesíti a modern technológiát a Schneider Electric által biztosított megbízhatósággal, amit a számos nemzetközi tanúsítvány (CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine) is alátámaszt.
A TeSys Ultra LUB320 teljesítmény alapmodul maximális 690 V AC üzemi feszültségen működik, és 32 A-es névleges áramerősséget kínál 440 V-ig. Magasabb feszültségértékeknél fokozatosan csökken a megengedett áramerősség: 500 V-nál 23 A, míg 690 V-nál 21 A. A 40-60 Hz-es hálózati frekvencián működő eszköz széles felhasználási területen alkalmazható, amit az AC-43, AC-44 és AC-41 felhasználási kategóriák is jeleznek. A berendezés megszakítóképessége különösen impozáns: 50 kA 230 V-on és 440 V-on, 10 kA 500 V-on, valamint 4 kA 690 V-on.
A LUB320 modul 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) segédérintkezővel rendelkezik, amelyek megfelelnek az IEC 60947-4-1 szabványnak. Az eszköz tükör-érintkezővel (1 NC) is rendelkezik az IEC 60947-1 szabványnak megfelelően. A vezérlőáramkör feszültség-tartománya rendkívül rugalmas, támogatja a 24 V AC/DC, 48-72 V AC/DC és 110-240 V AC / 110-220 V DC vezérlőfeszültségeket. Ez a sokoldalúság lehetővé teszi a különböző vezérlőrendszerekhez való problémamentes illesztést. A készülék rövid működési időt biztosít: 35 ms nyitás esetén, valamint a vezérlőfeszültségtől függően 50-70 ms zárás esetén. Ez a gyors reagálás kritikus lehet a motor védelmének szempontjából vészhelyzetekben.
A TeSys Ultra LUB320 kiváló mechanikai tartóssággal rendelkezik, akár 15 millió kapcsolási ciklust is kibír, és maximum 3600 ciklus/óra működési sebességet támogat. A készülék IP20 védettséggel rendelkezik az előlapon és a bekötött csatlakozóknál, míg a csatlakozási zónán kívüli előlap IP40 védelmet nyújt. Szélsőséges környezeti körülmények között is megbízhatóan működik: -25°C és +60/70°C közötti üzemi hőmérsékleten, valamint akár 2000 m-es tengerszint feletti magasságon. Kiemelkedő rezgésállóságát a 2-4 gn (5-300 Hz) értékek jelzik, míg ütésállósága 10-15 gn közötti. A telepítés rugalmasan megoldható: az eszköz DIN-sínre pattintható vagy csavarokkal rögzíthető. A teljesítmény áramkör csatlakoztatása csavaros kapcsokkal történik, amelyek 1-10 mm² merev vagy 1-6 mm² rugalmas kábeleket fogadnak, kábelbilinccsel vagy anélkül.
Schneider Electric TeSys U - LUB320 - Teljesítmény alapmodul 32A, csatlakozó nélkül műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Ultra
Eszköz rövid neve: LUB
Termék vagy komponens típusa: Nem irányváltó teljesítmény alapmodul
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Pólusok leírása: 3P
Szigetelésre alkalmasság: Igen
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC teljesítmény áramkörnél
Hálózati frekvencia: 40-60 Hz
Hagyományos szabad levegőáramlású termikus áram [Ith]: 32 A
Névleges üzemi áram [Ie]: 32 A ≤ 440 V esetén, 23 A 500 V esetén, 21 A 690 V esetén
Felhasználási kategória: AC-43, AC-44, AC-41
Névleges megszakítóképesség [Ics]: 50 kA 230 V-nál, 50 kA 440 V-nál, 10 kA 500 V-nál, 4 kA 690 V-nál
Segédérintkező összetétele: 1 NO + 1 NC
Segédérintkező típusa: típus kapcsolt érintkezők (1 NO + 1 NC) az IEC 60947-4-1 szabványnak megfelelően, típus tükör érintkező (1 NC) az IEC 60947-1 szabványnak megfelelően
Vezérlő áramkör feszültsége [Uc]: 24 V AC 50/60 Hz, 24 V DC, 48-72 V AC 50/60 Hz, 48-72 V DC, 110-240 V AC 50/60 Hz, 110-220 V DC
Működési idő
Nyitási idő: 35 ms LUCA, LUCB, LUCC, LUCD, LUCM esetén a vezérlő áramkörre
Zárási idő: 50 ms ≥ 72 V-nál, 60 ms 48 V-nál, 70 ms 24 V-nál LUCA, LUCB, LUCC, LUCD esetén a vezérlő áramkörre, 65 ms LUCM esetén a vezérlő áramkörre
Mechanikai jellemzők
Mechanikai élettartam: 15 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra
Méretek (szélesség x magasság x mélység): 45 mm x 154 mm x 126 mm
Rögzítési mód: Bepattintható (DIN sín), Csavarral rögzíthető (lemez)
Tanúsítványok
CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Szabványok
EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázisválasztóval), CSA C22.2 No 60947-4-1 (fázisválasztóval)
Környezeti feltételek
IP védelmi fokozat: IP20 az IEC 60947-1 szerint (előlap és bekötött csatlakozók), IP20 az IEC 60947-1 szerint (egyéb oldalak), IP40 az IEC 60947-1 szerint (előlap csatlakozási zónán kívül)
Környezeti üzemi hőmérséklet: -25...60°C LUCM esetén, -25...70°C LUCA, LUCB, LUCC, LUCD esetén
Környezeti tárolási hőmérséklet: -40...85°C
Üzemeltetési magasság: 2000 m
Ütésállóság: 10 gn nyitott teljesítményérintkezők esetén az IEC 60068-2-27 szerint, 15 gn zárt teljesítményérintkezők esetén az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f=5-300 Hz) nyitott teljesítményérintkezők esetén az IEC 60068-2-27 szerint, 4 gn (f=5-300 Hz) zárt teljesítményérintkezők esetén az IEC 60068-2-27 szerint
