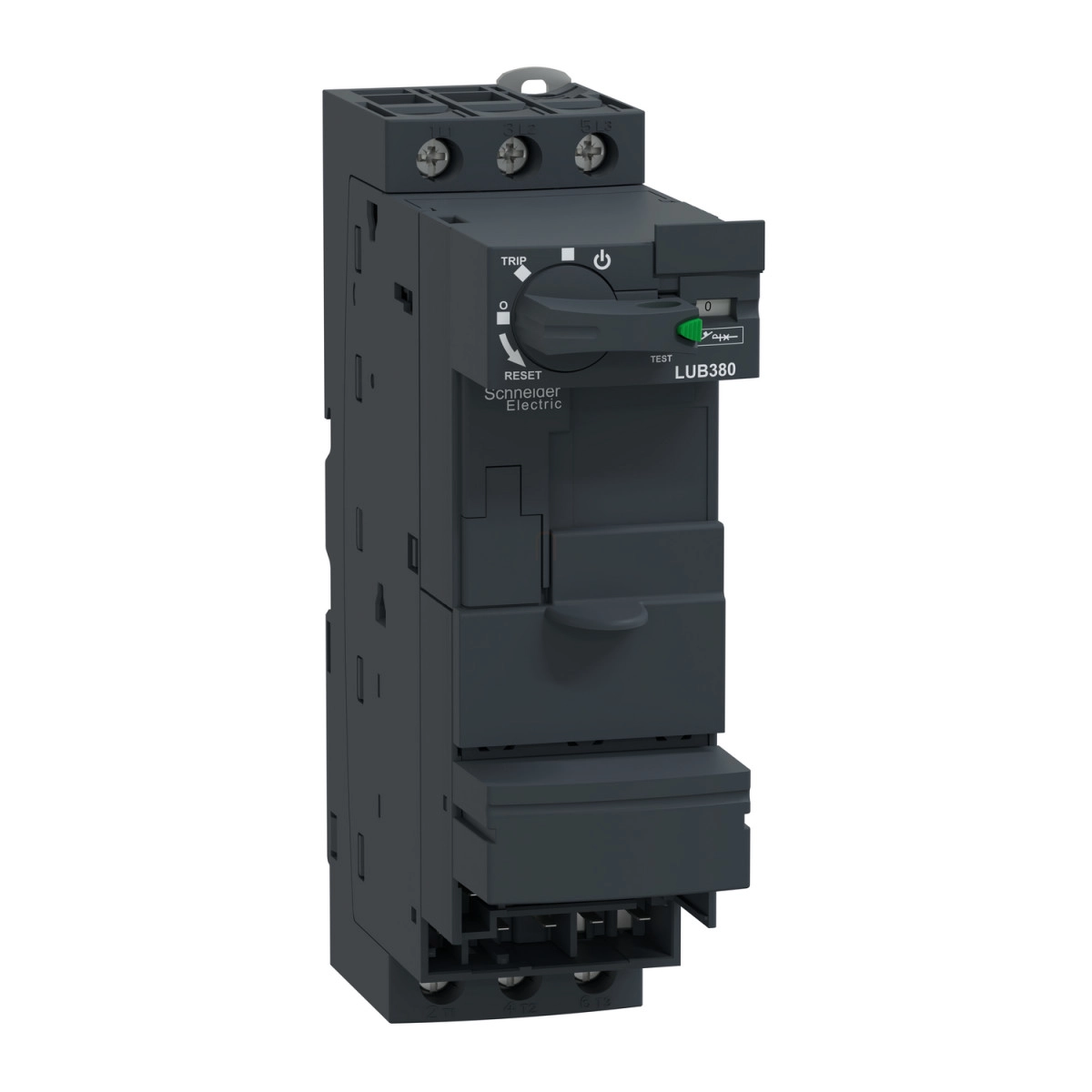

Schneider Electric TeSys U - LUB380 - teljesítmény alapmodul 38A, sorkapocsblokk nélkül

Szélesség méret: 138 mm

Hosszúság méret: 168,999999999999 mm

Magasság méret: 55 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric TeSys U - LUB380 - teljesítmény alapmodul 38A, sorkapocsblokk nélkül

Name: Schneider Electric TeSys U - LUB380 - teljesítmény alapmodul 38A, sorkapocsblokk nélkül
Brand: Schneider Electric
SKU: 3389111493695
Price: 32655 HUF
Availability: InStock

32 655 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

A Schneider Electric TeSys Ultra sorozatának LUB380 típusú nem-irányváltó teljesítmény alapmodulját mutatjuk be, amely kifejezetten motorvezérlési és motorvédelmi alkalmazásokra lett tervezve. Ez a 3 pólusú (3P) eszköz 38A konvencionális szabad levegőben mérhető termikus árammal rendelkezik, és akár 690V AC üzemi feszültségen is használható a tápáramkörben.

Az LUB380 kiváló műszaki paraméterekkel büszkélkedhet: 35A névleges üzemi áram 440V-ig, 28A 500V-on, valamint 24A 690V-on. Az eszköz AC-43 és AC-41 felhasználási kategóriákba sorolható. Kiemelkedő szolgáltatást nyújt a névleges megszakítási kapacitás terén is: 25 kA 230V és 440V esetén, 10 kA 500V-nál, valamint 4 kA 690V-on. A segédérintkező-összetétel 1 NO (záró) + 1 NC (nyitó), amelyek megfelelnek az IEC 60947-4-1 szabványnak, valamint tükörkapcsolatként is működnek az IEC 60947-1 szabvány szerint.

A vezérlőáramkör feszültsége rendkívül rugalmasan megválasztható: 24V AC/DC, 48-72V AC/DC, vagy 110-240V AC/110-220V DC tartományban. A berendezés kiemelkedő mechanikai élettartamot biztosít a maga 15 millió kapcsolási ciklusával, miközben maximálisan 3600 kapcsolás/óra sebességre képes. Az eszköz szigetelési szilárdsága 690V az IEC 60947-6-2 szabvány szerint (3-as szennyezettségi fokozat), valamint 600V az UL 60947-4-1 és a CSA C22.2 No 60947-4-1 szabványok szerint. A lökőfeszültség-állóság 6 kV az IEC 60947-6-2 szerint.

Az LUB380 rendkívül sokoldalú rögzítési lehetőségekkel rendelkezik: DIN sínre pattintható vagy csavarozással lapra szerelhető. A tápáramköri csatlakozások csavaros kapcsokkal történnek, amelyek 1-10 mm² merev, 1-6 mm² rugalmas kábelvéggel ellátott, valamint 2,5-10 mm² rugalmas kábelvég nélküli kábelekhez használhatók. A meghúzási nyomaték a tápáramkörnél 1,9-2,5 Nm, míg a vezérlőáramkörnél 0,8-1,2 Nm. A kompakt méreteknek köszönhetően (szélesség 45 mm, magasság 154 mm, mélység 126 mm) kis helyen is könnyedén elhelyezhető.

Schneider Electric TeSys U - LUB380 - teljesítmény alapmodul 38A, sorkapocsblokk nélkül műszaki adatok

Fő jellemzők

Termékcsalád: TeSys

Terméknév: TeSys Ultra

Eszköz rövid neve: LUB

Termék vagy alkatrész típusa: Nem-irányváltó teljesítmény alapmodul

Alkalmazás: Motorvezérlés, Motorvédelem

Pólusok leírása: 3P

Szigetelési alkalmasság: Igen

Elektromos jellemzők

Névleges üzemi feszültség [Ue]: 690 V AC tápáramkörnél

Hálózati frekvencia: 40...60 Hz

Konvencionális szabad levegőben mérhető termikus áram [Ith]: 38 A

Névleges üzemi áram [Ie]: 35 A <= 440 V esetén, 28 A 500 V esetén, 24 A 690 V esetén

Felhasználási kategória: AC-43, AC-41

Névleges megszakítási kapacitás [Ics]: 25 kA 230 V esetén, 25 kA 440 V esetén, 10 kA 500 V esetén, 4 kA 690 V esetén

Segédérintkező összetétele: 1 NO + 1 NC

Segédérintkező típusa: kapcsolt érintkezők (1 NO + 1 NC) az IEC 60947-4-1 szerint, tükörkapcsolat (1 NC) az IEC 60947-1 szerint

Vezérlőáramköri feszültség [Uc]: 24 V AC 50/60 Hz, 24 V DC, 48...72 V AC 50/60 Hz, 48...72 V DC, 110...240 V AC 50/60 Hz, 110...220 V DC

Mechanikai jellemzők

Működési idő: 35 ms nyitás LUCA, LUCB, LUCC, LUCD, LUCM esetén a vezérlőáramkörnél, 50 ms >= 72 V zárás LUCA, LUCB, LUCC, LUCD esetén a vezérlőáramkörnél, 60 ms 48 V zárás LUCA, LUCB, LUCC, LUCD esetén a vezérlőáramkörnél, 70 ms 24 V zárás LUCA, LUCB, LUCC, LUCD esetén a vezérlőáramkörnél, 65 ms zárás LUCM esetén a vezérlőáramkörnél

Mechanikai élettartam: 15 millió ciklus

Maximális működési sebesség: 3600 kapcsolás/óra

Rögzítési mód: Bepattintható (DIN sín), Csavarozható (lap)

Csatlakozások - kapcsok: Tápáramkör: csavaros kapcsok 1 kábel(ek) 1...10 mm² merev, Tápáramkör: csavaros kapcsok 1 kábel(ek) 1...6 mm² rugalmas kábelvéggel, Tápáramkör: csavaros kapcsok 1 kábel(ek) 2,5...10 mm² rugalmas kábelvég nélkül, Tápáramkör: csavaros kapcsok 2 kábel(ek) 1...6 mm² rugalmas kábelvéggel, Tápáramkör: csavaros kapcsok 2 kábel(ek) 1...6 mm² merev, Tápáramkör: csavaros kapcsok 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Vezérlőáramkör: csatlakozás nélkül

Meghúzási nyomaték: Vezérlőáramkör: 0,8...1,2 Nm lapos csavarhúzó 5 mm, Vezérlőáramkör: 0,8...1,2 Nm Philips 1-es csavarhúzó 5 mm, Tápáramkör: 1,9...2,5 Nm lapos csavarhúzó 6 mm, Tápáramkör: 1,9...2,5 Nm Philips 2-es csavarhúzó 6 mm, Tápáramkör: 1,9...2,5 Nm pozidriv 2-es csavarhúzó 6 mm

Méretek

Szélesség: 45 mm

Magasság: 154 mm

Mélység: 126 mm

Környezeti jellemzők

IP védettségi fokozat: IP20 az IEC 60947-1 szerint (előlap és bekötött kapcsok), IP20 az IEC 60947-1 szerint (egyéb oldalak), IP40 az IEC 60947-1 szerint (előlap csatlakozási zónán kívül)

Védőkezelés: TH az IEC 60068 szerint

Környezeti hőmérséklet üzemelés közben: -25...60 °C LUCM esetén, -25...70 °C LUCA, LUCB, LUCC, LUCD esetén

Környezeti hőmérséklet tároláskor: -40...85 °C

Üzemeltetési magasság: 2000 m

Tanúsítványok és megfelelőségek

Terméktanúsítványok: CE, UL, CSA, CCC, EAC

Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, fázishatárolóval, CSA C22.2 No 60947-4-1, fázishatárolóval

Termék adatok

Szélesség méret

138 mm

Hosszúság méret

168,999999999999 mm

Magasság méret

55 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389111493695

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP20

Gyártó/Márka

Schneider Electric

Mélység

126 mm

Tömeg

824 g/db

Cikkszám

3389111493695
