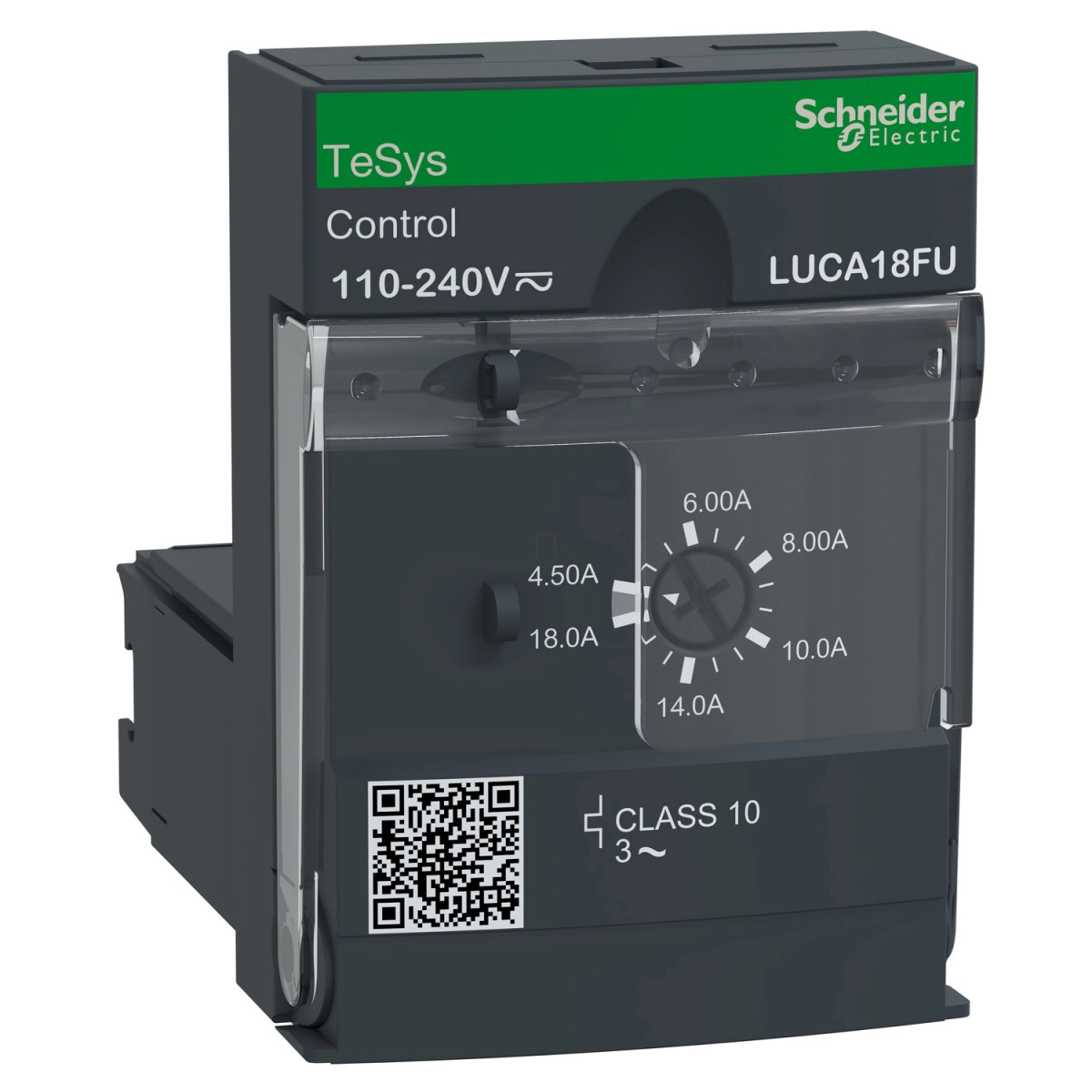

A Schneider Electric TeSys Ultra LUCA18FU egy kiváló minőségű, univerzális standard vezérlőegység, amely hatékony motorvédelmi megoldást biztosít a modern ipari alkalmazások számára. Az eszköz egy kompakt, funkcionális egység, mely egyesíti a termikus és mágneses védelmet, lehetővé téve a teljes motorkontrollt egy készülékben.
Ez a 3-fázisú, 4,5-től 18A-ig állítható áramtartományú vezérlőegység 690V AC üzemi feszültségen működik, és 10-es osztályú hőkioldással rendelkezik. A termék 110-240V AC vagy 110-220V DC vezérlőfeszültséggel működtethető, így rugalmasan alkalmazható különböző rendszerekben. A TeSys Ultra termékcsalád részeként ez a vezérlőegység plug-in rendszerű, ami rendkívül egyszerűvé teszi a beszerelést és karbantartást.
A LUCA18FU számos védőfunkcióval rendelkezik, amelyek együttesen biztosítják a motorok maximális biztonságát. Ezek között megtalálható a földzárlat elleni védelem, a manuális visszaállítás lehetősége, a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, valamint a túlterhelés és rövidzárlat elleni védelem. A készülék kioldási küszöbértéke 14,2-szerese az Ir értéknek, ±20% tűréssel. Az eszköz kompatibilis a LUB32, LUB38, LUB320, LUB380 tápbázisokkal, valamint a LU2B32FU és LU2B38FU irányváltós megszakítókkal, így univerzálisan alkalmazható különböző rendszerkonfigurációkban.
A termék alkalmas 3-fázisú, önhűtéses motorok vezérlésére, és különböző motorteljesítményeket támogat: 7,5 kW 400-440V AC 50/60 Hz mellett, 9 kW 500V AC 50/60 Hz mellett, és akár 15 kW 690V AC 50/60 Hz mellett. Az AC-41, AC-43 és AC-44 felhasználási kategóriákhoz ajánlott, így széles körű ipari alkalmazásokban használható.
A Schneider Electric TeSys Ultra LUCA18FU vezérlőegység megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat, és rendelkezik a szükséges minősítésekkel: CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine. Az eszköz kifejezetten ellenálló a környezeti hatásokkal szemben, és széles működési hőmérséklettartománnyal (-25°C és 70°C között) rendelkezik, ami lehetővé teszi a különböző ipari környezetekben történő alkalmazást.
Méreteit tekintve a készülék 45 mm széles, 66 mm magas és 60 mm mély, ami kompakt kialakítást biztosít a kapcsolószekrényben való elhelyezéshez. A LUCA18FU előlapi rögzítéssel (plug-in) rendelkezik, ami megkönnyíti a telepítést és a karbantartást. Az eszköz IP20 védelmet biztosít az előlapi panel és a bekötött csatlakozók esetében, valamint IP40 védelmet az előlapi panel csatlakozási zónán kívüli részein, az IEC 60947-1 szabványnak megfelelően.
Schneider Electric TeSys U - LUCA18FU - Vezérlőegység, 4,5 - 18A, 110 - 240VAC/DC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános műszaki adatok
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Termék neve: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy komponens típusa: Standard vezérlőegység
Eszköz alkalmazása: Motor vezérlés, Motor védelem
Termék speciális alkalmazása: Motorindítók alapvető védelmi követelményei: túlterhelés és rövidzárlat
Fő funkciók
Elérhető fő funkciók: Földzárlat védelem, Manuális visszaállítás, Fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, Túlterhelés és rövidzárlat elleni védelem
Termék kompatibilitás: LUB32, LUB38, LUB320, LUB380 tápbázisok, LU2B32FU és LU2B38FU irányváltós megszakítók
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terheléstípus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-44, AC-43
Motorteljesítmény: 7.5 kW 400...440 V AC 50/60 Hz, 9 kW 500 V AC 50/60 Hz, 15 kW 690 V AC 50/60 Hz
Névleges motoráram beállítási tartomány: 4,5...18 A
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöbérték: 14.2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 110...240 V AC, 110...220 V DC
Mechanikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi panel és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlapi panel csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegőhőmérséklet működés közben: -25...70 °C
Környezeti levegőhőmérséklet tárolás során: -40...85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C feszültség alatt álló alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
