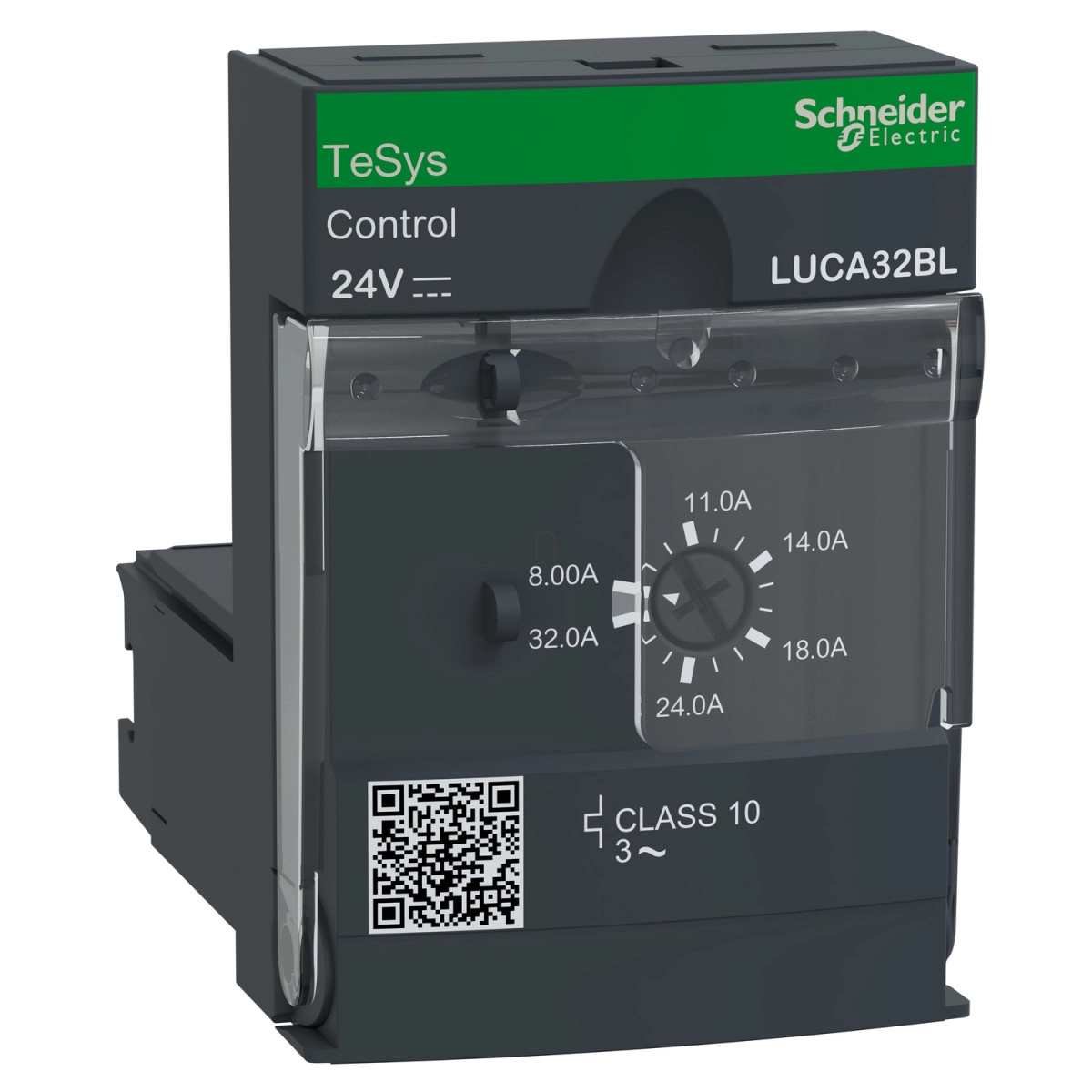

A Schneider Electric TeSys Ultra sorozatú LUCA32BL standard vezérlőegysége egy komplett megoldás a 3-fázisú motorok védelmére és irányítására, amely kimagasló műszaki jellemzőkkel rendelkezik az ipari alkalmazások széles körében. Ez a professzionális eszköz a TeSys Ultra termékcsaládba tartozik, és kifejezetten motorvédelmi célokra tervezték, biztosítva a motorok megbízható és biztonságos működését.
A LUCA32BL vezérlőegység 8-32 Amper közötti névleges motoráram tartományban működik, és 690 V AC névleges üzemi feszültséggel rendelkezik. A készülék 10-es osztályú termikus túlterhelés védelmet biztosít 40-60 Hz frekvenciatartományban, -25 és +70 °C közötti hőmérséklet-kompenzációval, ami megfelel az IEC 60947-6-2 és UL 508 szabványoknak. A védelmi funkciók között megtalálható a földzárlat elleni védelem, a túlterhelés és rövidzárlat elleni védelem, kézi visszaállítás lehetősége, valamint a fáziskimaradás és fázis-aszimmetria elleni védelem. A vezérlőkör 24 V DC tápfeszültséggel működik, az üzemi tartomány 20-27 V, míg a kiejtési feszültség 14,5 V.
A LUCA32BL különösen alkalmas olyan alkalmazásokhoz, ahol 3-fázisú, önhűtésű motorok vezérlése szükséges. Teljesítmény szempontjából a vezérlőegység 15 kW-os motorokhoz ajánlott 400-440 V AC feszültségen, 15 kW-os motorokhoz 500 V AC feszültségen, illetve 18,5 kW-os motorokhoz 690 V AC feszültségen, 50/60 Hz frekvencián. A kapcsolási kategóriák között megtalálható az AC-43, AC-44 és AC-41, így különböző típusú terhelésekhez is alkalmazható.
A vezérlőegység kompatibilis számos power base-zel, mint például LUB32, LUB38, LUB320, LUB380, valamint reversing contactor breaker-ekkel, mint az LU2B32BL és LU2B38BL. A LUCA32BL plug-in megoldással rögzíthető, méretei: 45 mm szélesség, 66 mm magasság, 60 mm mélység. A beépített védelmi rendszere 14,2 x Ir +/- 20% kioldási küszöbértékkel működik. Üzemeltetési szempontból fontos, hogy a készülék 2000 m tengerszint feletti magasságig használható, valamint -25 és +70 °C közötti környezeti hőmérsékleten üzemeltethető.
A LUCA32BL számos tanúsítvánnyal rendelkezik, többek között CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine minősítésekkel, így nemzetközi környezetben is biztonsággal alkalmazható. A készülék megfelel az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázisválasztóval) és CSA C22.2 No 60947-4-1 (fázisválasztóval) szabványoknak. Védettségi szintje IP20 az előlapon és a bekötött csatlakozóknál, IP40 az előlapon a csatlakozási zónán kívül, így megfelelő védelmet nyújt a por és érintés ellen az ipari környezetben. A készülék ellenáll az elektrosztatikus kisüléseknek (8 kV), a sugárzott mezőknek (10 V/m), valamint a gyors tranzienseknek (2-4 kV), így zajos elektromos környezetben is megbízhatóan működik.
Schneider Electric TeSys U - LUCA32BL - Vezérlőegység, 8 - 32A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy komponens típusa: Standard vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Főbb funkciók
Elérhető főbb funkciók: Földzárlat elleni védelem, Túlterhelés és rövidzárlat elleni védelem, Kézi visszaállítás, Fáziskimaradás és fázis-aszimmetria elleni védelem
Termék kompatibilitás: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Reversing contactor breaker LU2B32BL, Reversing contactor breaker LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43, AC-44, AC-41
Motor teljesítmény kW: 15 kW 400...440 V AC 50/60 Hz esetén, 15 kW 500 V AC 50/60 Hz esetén, 18.5 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 8…32 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határérték: 40…60 Hz - hőmérséklet kompenzáció: -25…70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határérték: 40…60 Hz - hőmérséklet kompenzáció: -25…70 °C az UL 508 szerint
Kioldási küszöbérték: 14.2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőkör feszültsége [Uc]: 24 V DC
Kiegészítő információk
Vezérlőkör feszültséghatárai: 20...27 V DC áramkör 24 V üzemi, 14.5 V DC áramkör 24 V kiejtési
Jellemző áramfelvétel: 220 mA 24 V DC I maximum zárásakor LUB32 esetén, 220 mA 24 V DC I maximum zárásakor LUB38 esetén, 80 mA 24 V DC I rms zárt állapotban LUB32 esetén, 80 mA 24 V DC I rms zárt állapotban LUB38 esetén
Hőleadás: 3 W vezérlőkör esetén LUB32-vel, 3 W vezérlőkör esetén LUB38-cal
Működési idő: 35 ms nyitás LUB32 esetén vezérlőkörnél, 35 ms nyitás LUB38 esetén vezérlőkörnél, 70 ms zárás LUB32 esetén vezérlőkörnél, 70 ms zárás LUB38 esetén vezérlőkörnél
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Fizikai jellemzők
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCA
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklet üzemeltetésnél: -25…70 °C
Környezeti levegő hőmérséklet tároláskor: -40…85 °C
Üzemeltetési magasság: 2000 m
Tűzállóság: 960 °C feszültség alatt álló alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn teljesítménypólusok nyitva az IEC 60068-2-27 szerint, 15 gn teljesítménypólusok zárva az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5…300 Hz, teljesítménypólusok nyitva az IEC 60068-2-6 szerint, 4 gn, 5…300 Hz, teljesítménypólusok zárva az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV 3-as szint nyílt levegőben az IEC 61000-4-2 szerint, 8 kV 4-es szint érintkezéskor az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m 3 az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as osztályú soros kapcsolat az IEC 61000-4-4 szerint, 4 kV 4-es osztályú minden áramkör kivéve soros kapcsolat az IEC 61000-4-4 szerint
Rádióelektromos mezőkkel szembeni immunitás: 10 V az IEC 61000-4-6 szerint
Mikromegszakításokkal szembeni immunitás: 3 ms
Feszültségletörésekkel szembeni immunitás: 70 % / 500 ms az IEC 61000-4-11 szerint
